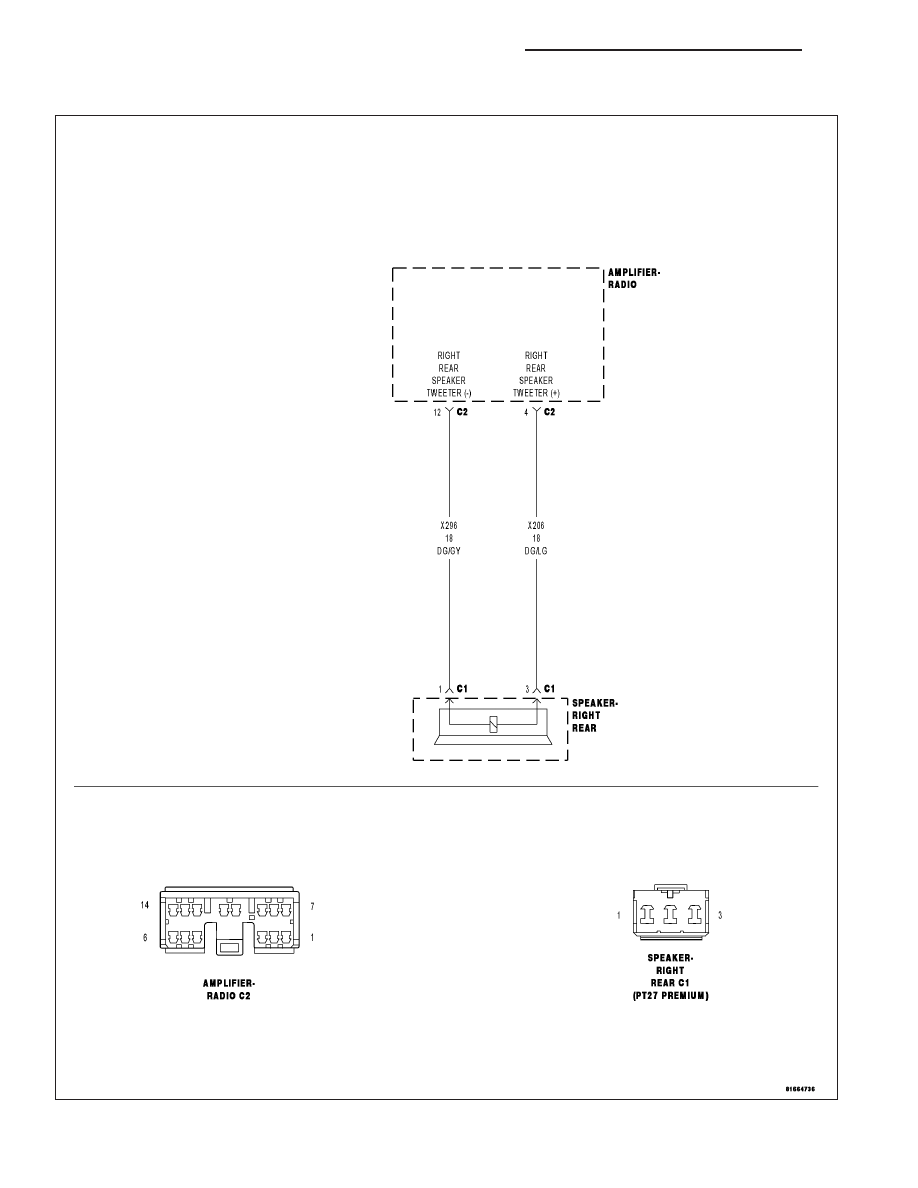

B147C-CHANNEL 6 AUDIO SPEAKER OUTPUT CIRCUIT OPEN

For a complete wiring diagram Refer to Section 8W.

PM

AUDIO/VIDEO SYSTEMS- ELECTRICAL DIAGNOSIS

8A - 109

•

When Monitored:

•

Amplifier BUS wake-up. Amplifier reset with scan tool.

•

Set Condition:

•

The amplifier detects an open condition on the speaker output circuit.

Possible Causes

(X206) AMPLIFIED RIGHT REAR SHELF SPEAKER (+) CIRCUIT OPEN

(X296) AMPLIFIED RIGHT REAR SHELF SPEAKER (-) CIRCUIT OPEN

RIGHT REAR SHELF SPEAKER

AMPLIFIER

Diagnostic Test

1.

CHECK FOR AN INTERMITTENT CONDITION

Turn the ignition on.

Turn the radio on.

With the scan tool, erase Amplifier DTCs.

With the scan tool, reset the amplifier.

With the scan tool, read Amplifier DTCs.

Does the scan tool display active: B147C-CHANNEL 6 AUDIO SPEAKER OUTPUT CIRCUIT OPEN?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST VER-1.

2.

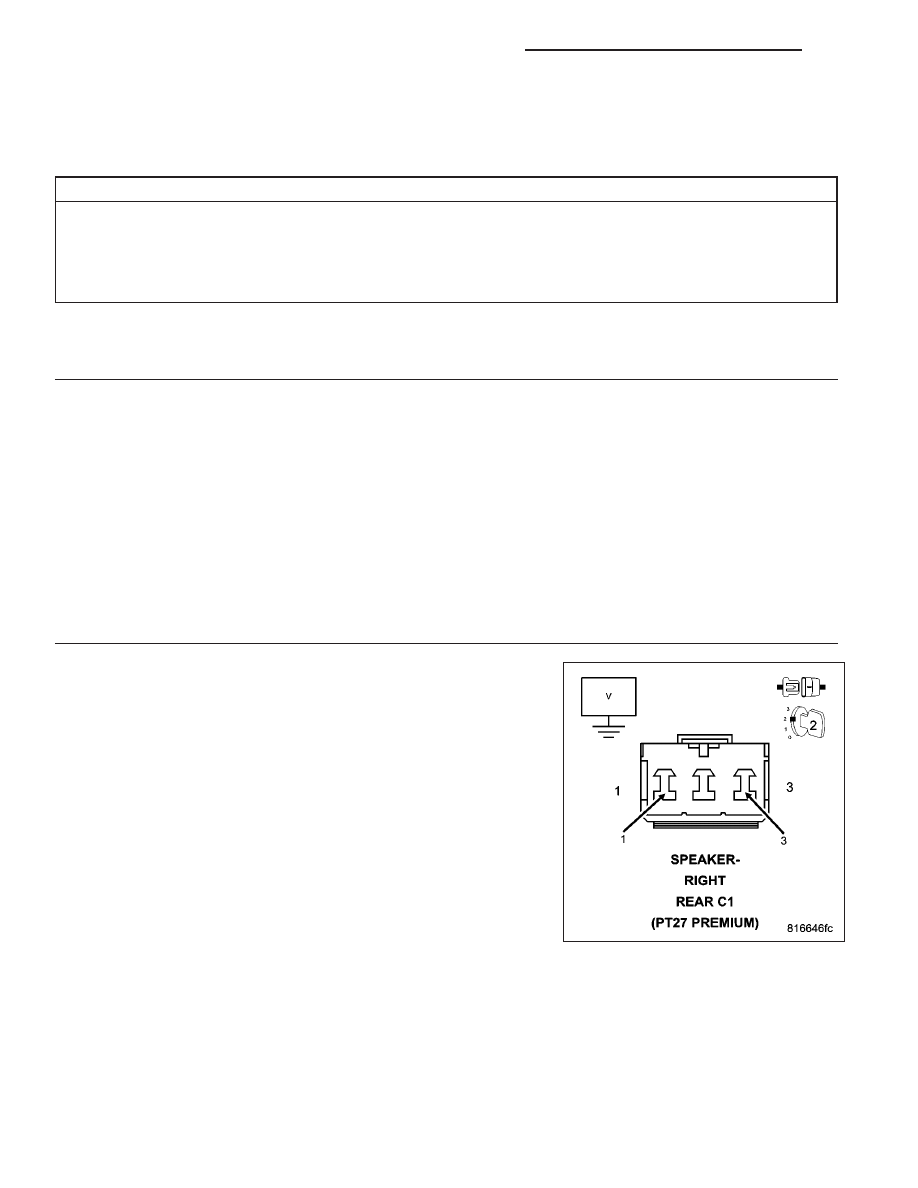

CHECK THE OPERATION OF THE RIGHT REAR SHELF SPEAKER

Disconnect the Right Rear Shelf Speaker harness connector.

Turn the radio on and turn the volume to mid level.

With a voltmeter set to read in A/C voltage, measure the voltage of the
Amplified Right Rear Shelf Speaker circuits in the Amplified Right Rear
Shelf Speaker harness connector.

Is the voltage present greater than 1 volt?

Yes

>> Replace the Amplified Right Rear Shelf Speaker in accor-

dance with the service information.

Perform BODY VERIFICATION TEST VER-1.

No

>> Go To 3

8A - 110

AUDIO/VIDEO SYSTEMS- ELECTRICAL DIAGNOSIS

PM

3.

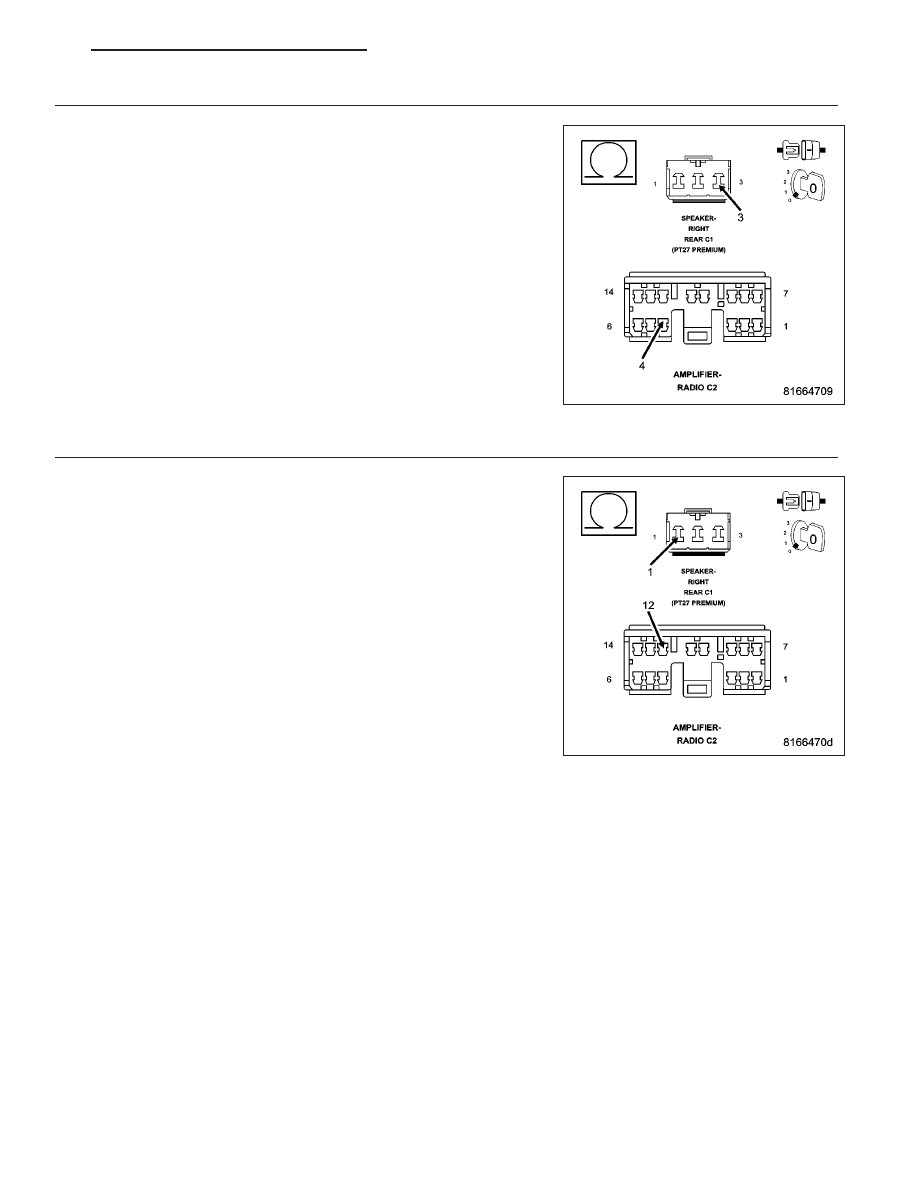

CHECK THE (X206) AMPLIFIED RIGHT REAR SHELF SPEAKER (+) CIRCUIT FOR AN OPEN

Turn the ignition off.

Disconnect the Amplifier C2 harness connector.

Measure the resistance of the (X206) Amplified Right Rear Shelf
Speaker (+) circuit between the Amplifier C2 harness connector and the
Amplified Right Rear Shelf Speaker harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the (X206) Amplified Right Rear Shelf Speaker (+)

circuit for an open.

Perform BODY VERIFICATION TEST VER-1.

4.

CHECK THE (X296) AMPLIFIED RIGHT REAR SHELF SPEAKER (-) CIRCUIT FOR AN OPEN

Turn the ignition off.

Disconnect the Amplifier C2 harness connector.

Measure the resistance of the (X296) Amplified Right Rear Shelf
Speaker (-) circuit between the Amplifier C2 harness connector and the
Amplified Right Rear Shelf Speaker harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the amplifier in accordance with the service infor-

mation.

Perform BODY VERIFICATION TEST VER-1.

No

>> Repair the (X296) Amplified Right Rear Shelf Speaker (-)

circuit for an open.

Perform BODY VERIFICATION TEST VER-1.

PM

AUDIO/VIDEO SYSTEMS- ELECTRICAL DIAGNOSIS

8A - 111

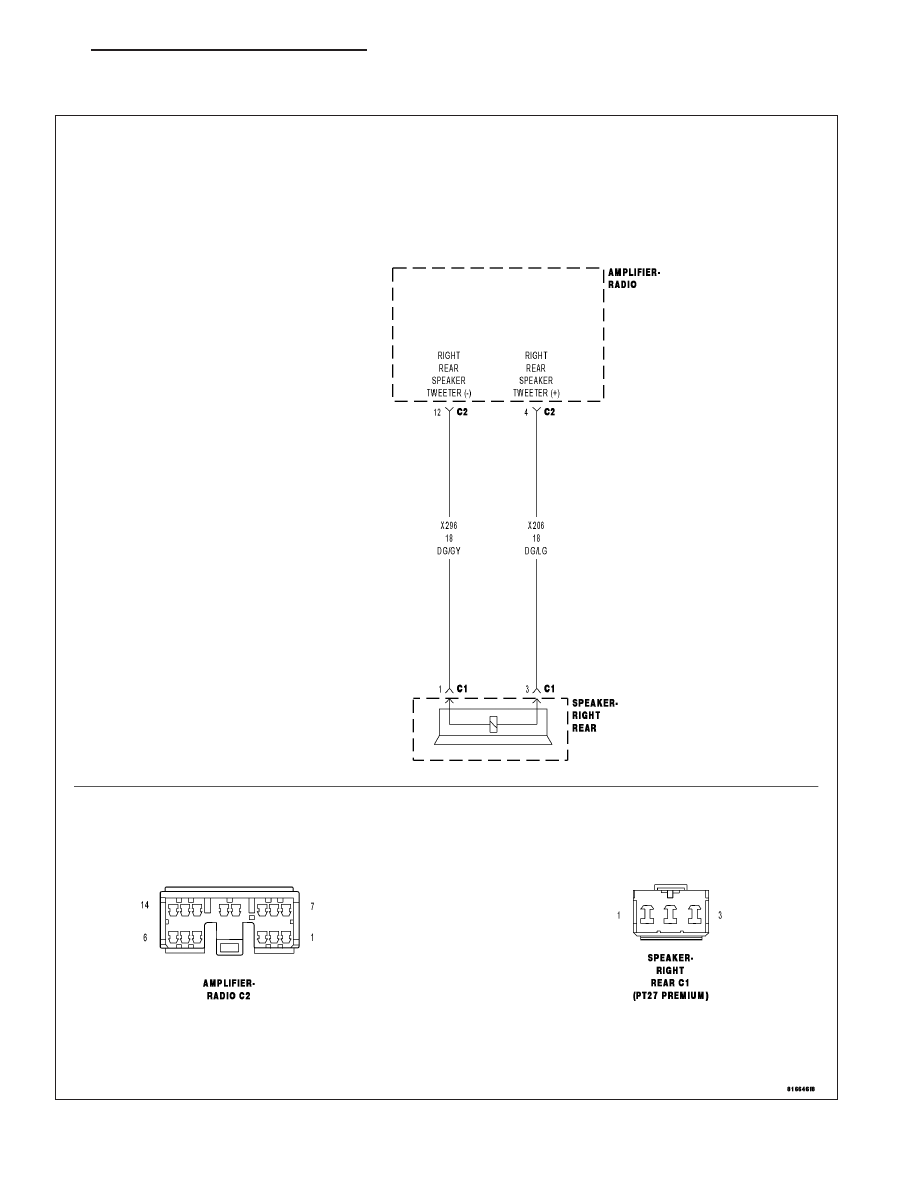

B147D-CHANNEL 6 AUDIO SPEAKER OUTPUT CIRCUIT SHORTED TOGETHER

For a complete wiring diagram Refer to Section 8W.
