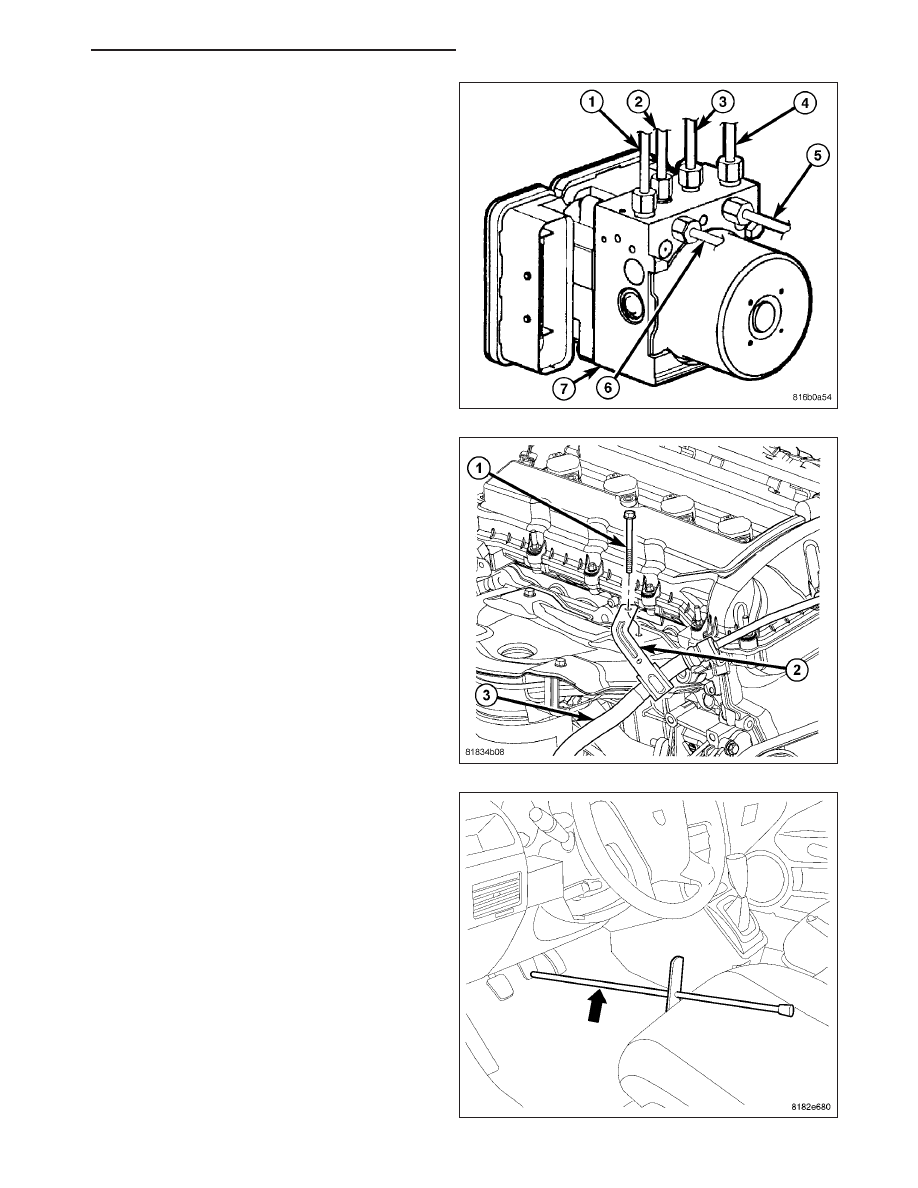

4. Install the four chassis brake tubes (2, 3, 5, 6)

brake tubes at the ICU hydraulic control unit (7).
Tighten the tube nuts to 17 N·m (150 in. lbs.).

5. Install the primary (4) and secondary (1) brake

tubes at the ICU hydraulic control unit (7). Tighten
the tube nuts to 17 N·m (150 in. lbs.).

6. Position the power steering pressure hose routing

clamp (2) on the exhaust manifold and install the
mounting screw (1). Tighten the mounting screw to
9 N·m (80 in. lbs.).

7. Push the brake tube bundle routing clips (with

tubes) onto the studs on the dash panel.

8. Install the heat shield on the dash panel and

tighten the lower and upper mounting nuts.

9. Remove the brake pedal holding tool.

10. Install the engine appearance cover.

11. Connect the battery negative cable to the battery

post. It is important that this be performed prop-
erly. (Refer to 8 - ELECTRICAL/BATTERY SYS-
TEM - STANDARD PROCEDURE)

PM

BRAKES - ABS SERVICE INFORMATION

5 - 337

12. Hook up the scan tool to initialize the ABM and

perform the following:

a. Clear any faults.

b. Fill the master cylinder to the proper fill level

and bleed the base and ABS hydraulic sys-
tems. (Refer to 5 - BRAKES - ABS - STAN-
DARD PROCEDURE)

c. Check for leaks.

d. Perform the ABS Verification Test and road test

the vehicle.

DIESEL ENGINE

NOTE: Before installation, be sure the mounting pins are installed in the ICU block, but do not install the
mounting bracket.

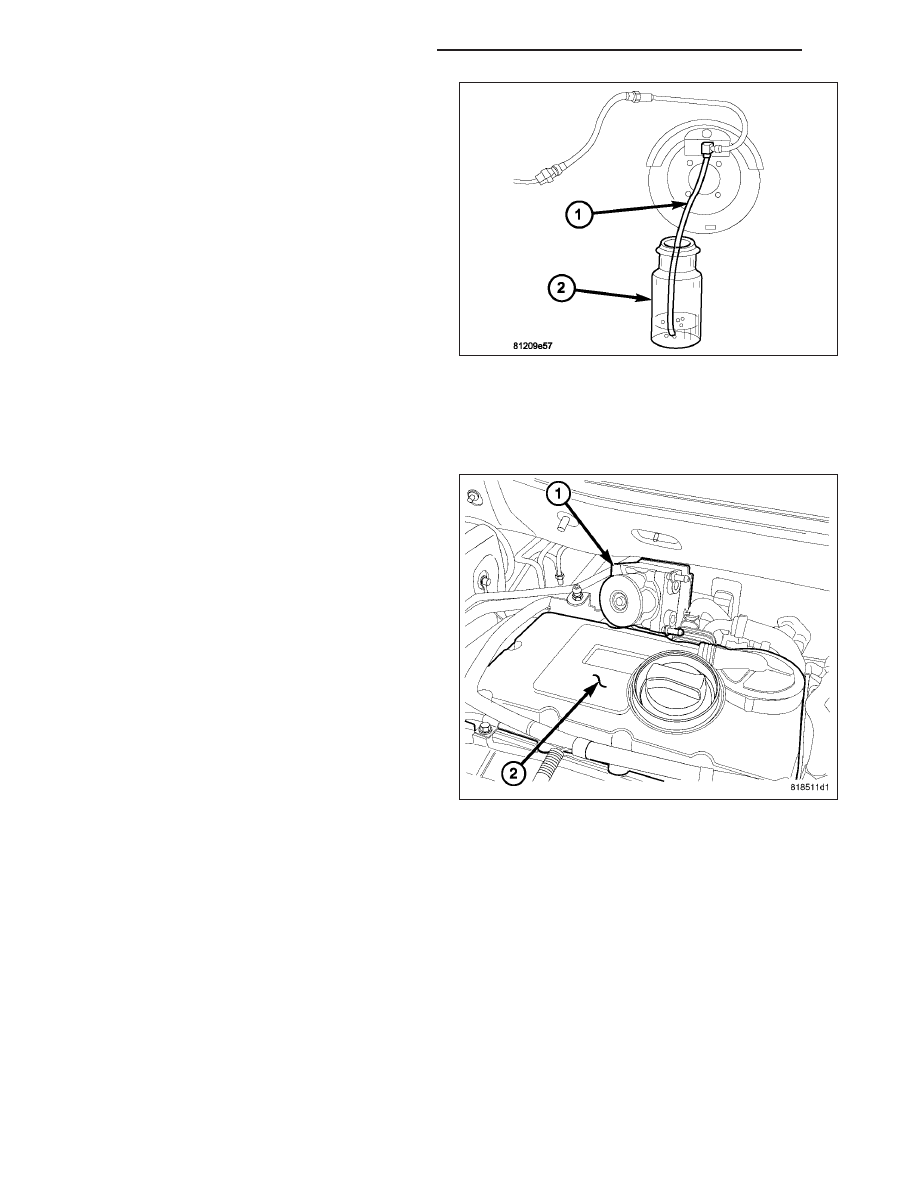

1. Install the ICU (1) into the engine compartment

over the top of the engine cylinder head cover (2)
as shown.

5 - 338

BRAKES - ABS SERVICE INFORMATION

PM

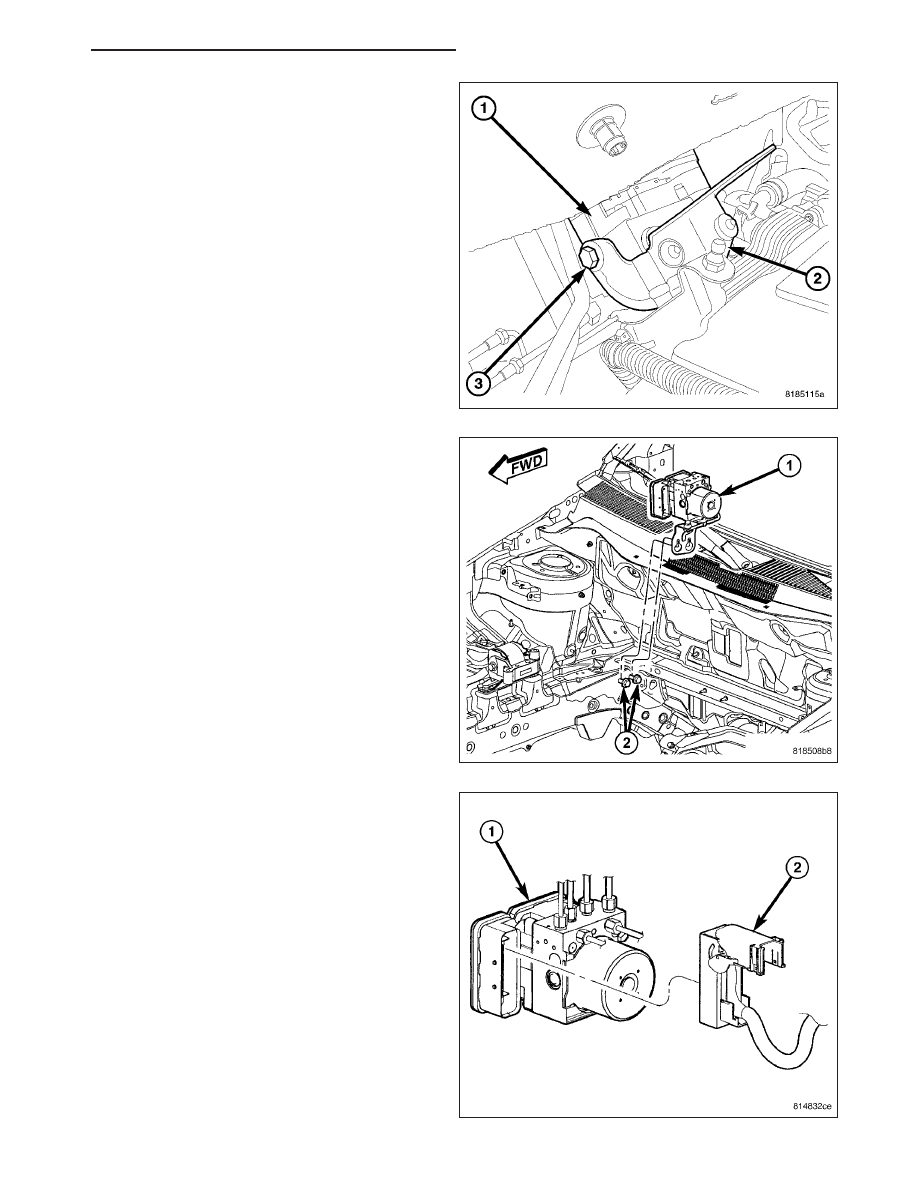

2. Rotate the ICU (1) around behind the engine until

the mounting bracket (2) can be installed.

3. Install the mounting bracket (2) onto the ICU (1).

Push the bracket mounting grommets onto the
mounting pins of the ICU. Install the single mount-
ing bolt (3). Tighten the mounting bolt to 11 N·m
(97 in. lbs.).

4. Place mounting bracket for the ICU (1) over the

mounting screws (2) and hang the assembly in
place.

CAUTION: Before installing the ABM harness con-
nector on the ABM, be sure the seal is properly
installed in the connector.

5. Insert the ABM wiring harness connector (2) into

the socket of the ABM (1) and close the cover,
locking the connector in place.

PM

BRAKES - ABS SERVICE INFORMATION

5 - 339

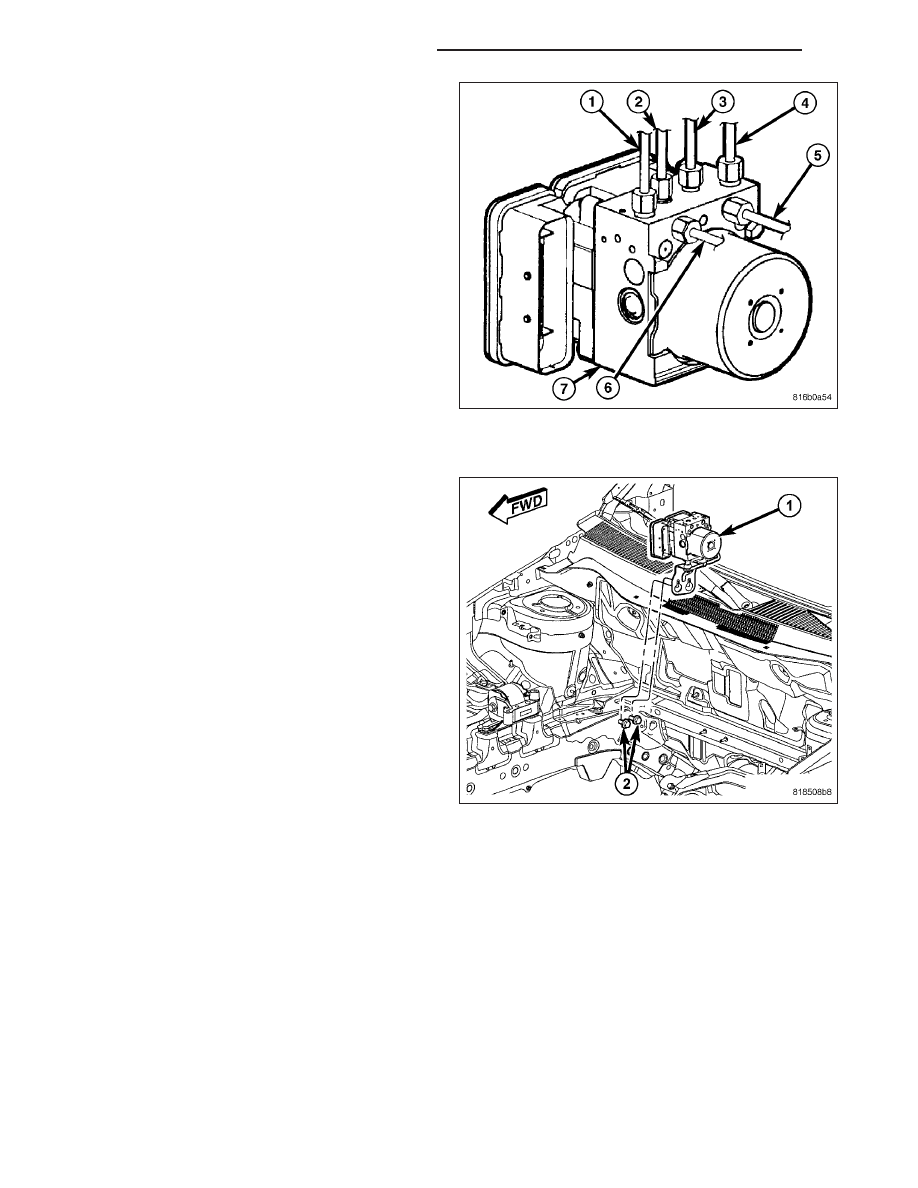

6. Install the four chassis brake tubes (2, 3, 5, 6)

brake tubes at the ICU hydraulic control unit (7).
Tighten the tube nuts to 17 N·m (150 in. lbs.).

7. Install the primary (4) and secondary (1) brake

tubes at the ICU hydraulic control unit (7). Tighten
the tube nuts to 17 N·m (150 in. lbs.).

8. Push the brake tube bundle routing clips (with

tubes) onto the studs on the dash panel.

9. Install the heat shield on the dash panel and

tighten the lower and upper mounting nuts.

10. Install the air inlet tube at the air cleaner and

engine cylinder head cover.

11. Raise and support the vehicle. (Refer to LUBRICATION & MAINTENANCE/HOISTING - STANDARD PROCE-

DURE)

12. Tighten the two mounting screws (2) attaching the

ICU (1) mounting bracket to the body. Tighten the
mounting screws to 23 N·m (17 ft. lbs.).

13. Tighten the air inlet tube at the turbocharger.

14. Lower the vehicle.
