DEFLECTOR-WIND

REMOVAL

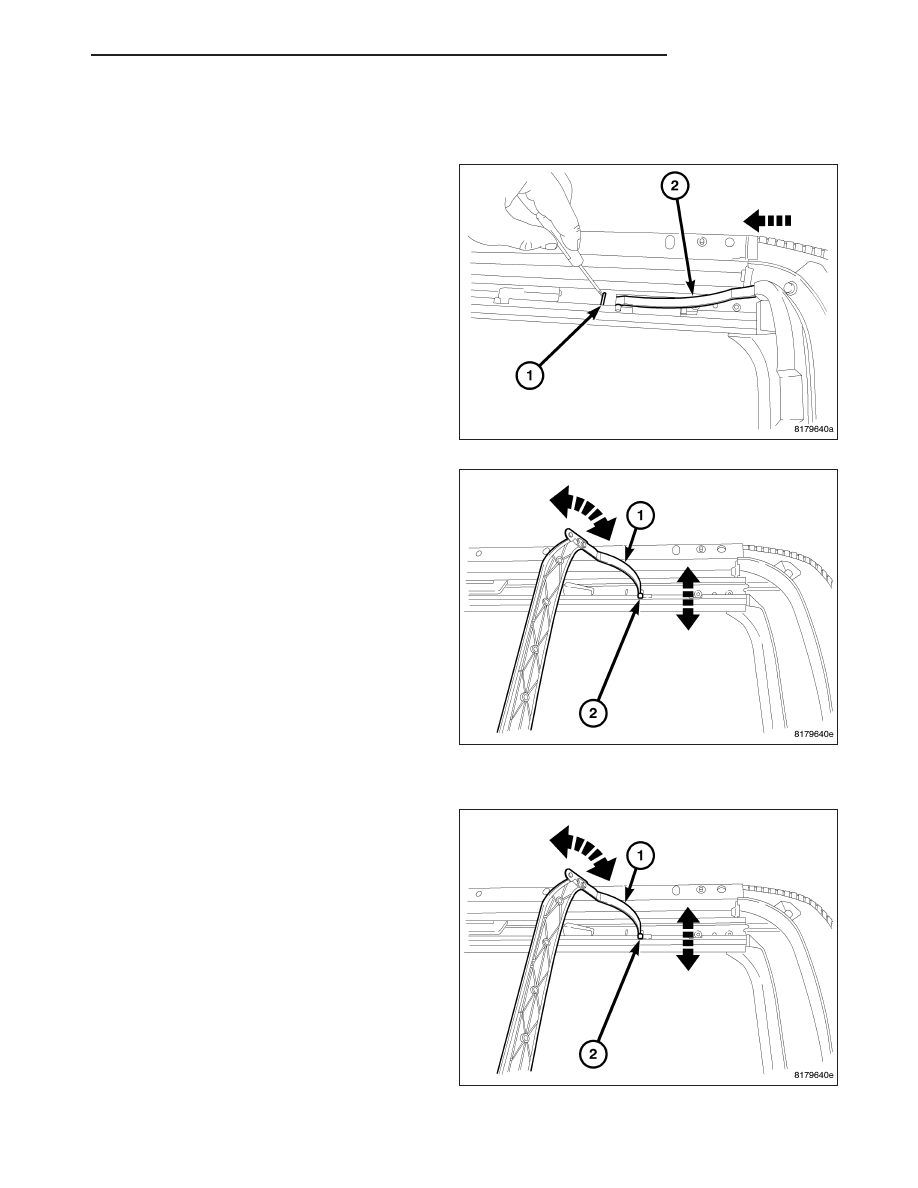

1. Open the sunroof glass to the full open position.

2. Press the spring lock (1) with a small flat bladed

tool and push the wind deflector (2) reward to
release from the car top opening.

3. Repeat the previous step on the opposite side.

4. Rotate the wind deflector (1) up and release from

the mounting hole (2) in the sunroof frame.

INSTALLATION

1. Position the wind deflector springs (1) into the

mounting holes (2) in the sunroof frame.

2. Rotate forward and down into position.

PM

SUNROOF

23 - 197

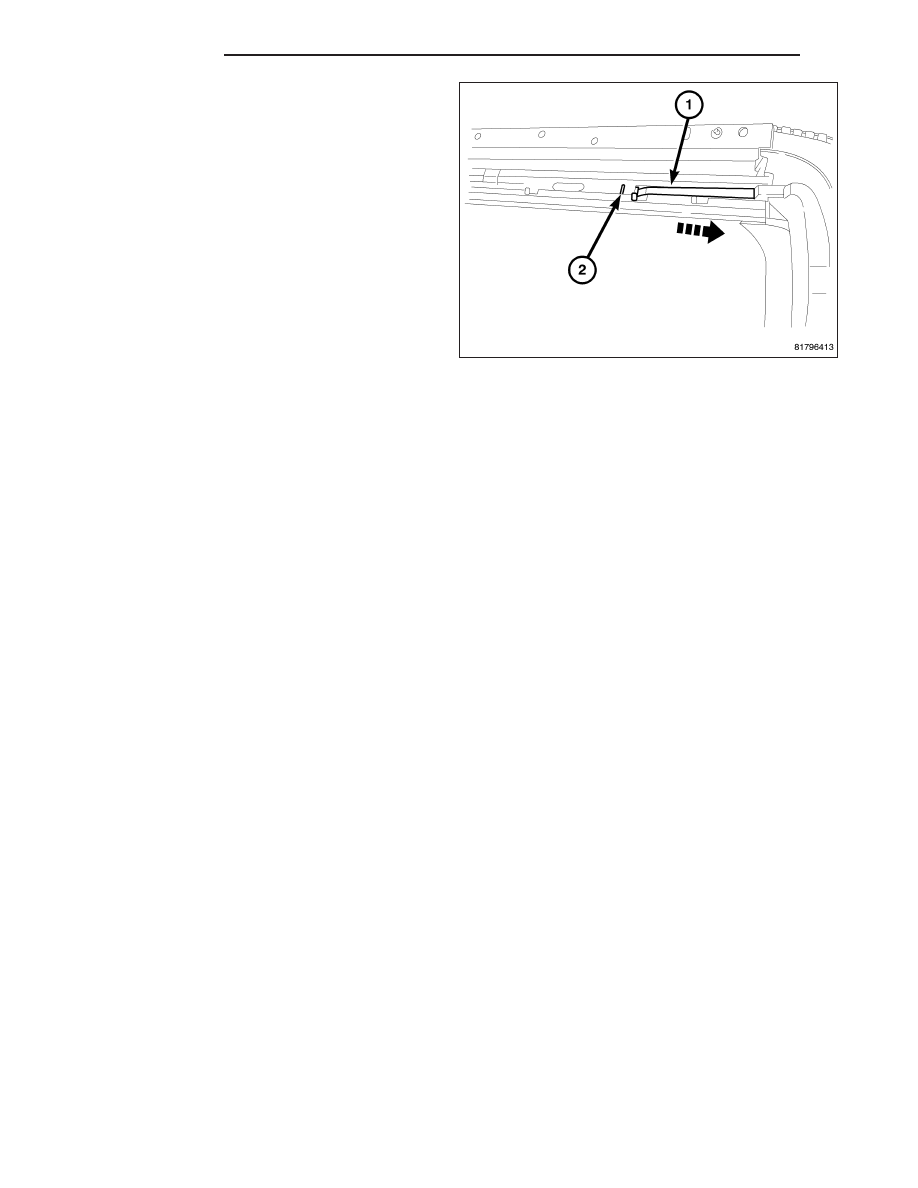

3. Slide the wind deflector and spring (1) forward

under the car top lip and make sure the spring lock
snaps into place (2) fully.

23 - 198

SUNROOF

PM

GLASS

REMOVAL

1. Slide sunshade rearward to the open position.

2. Move the glass panel to the closed position.

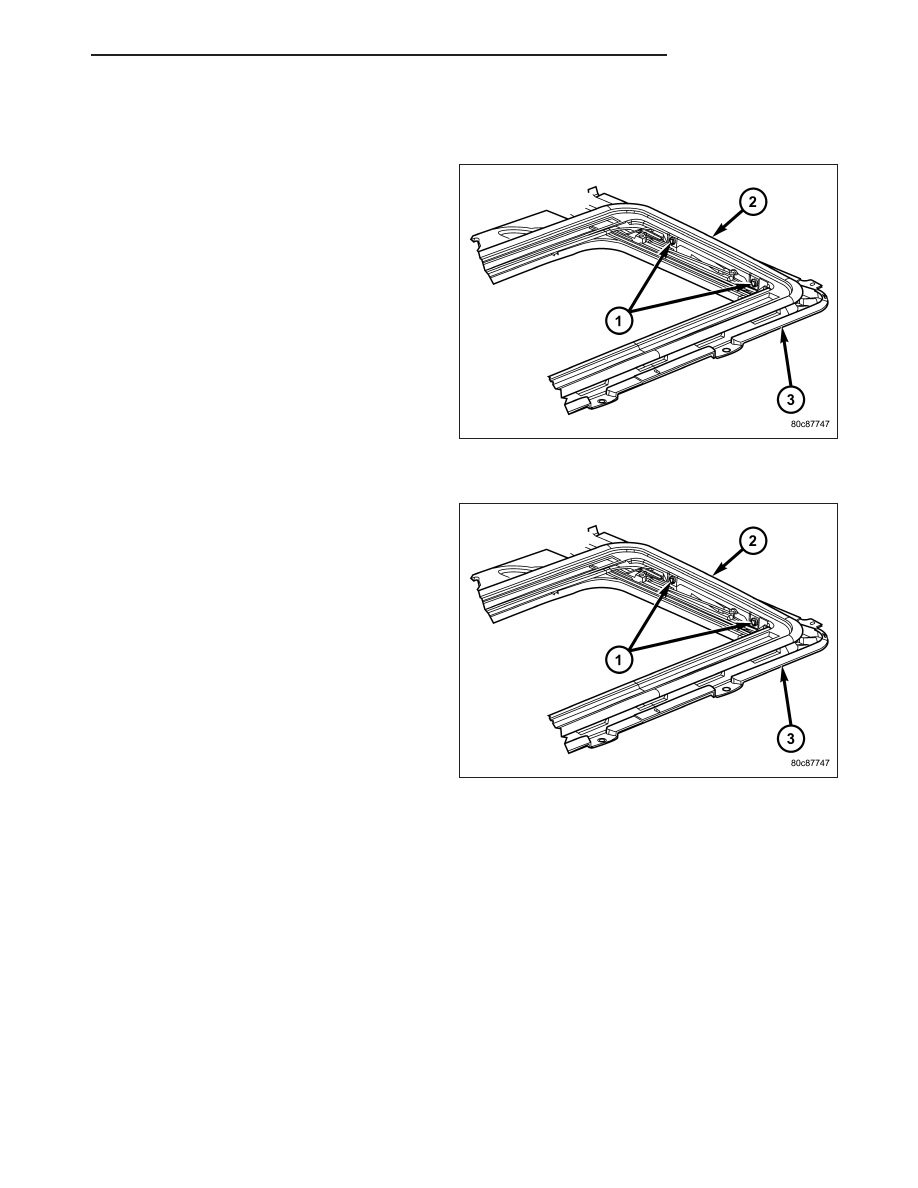

3. Remove the four glass panel screws (1).

4. Lift off glass panel and remove from vehicle.

INSTALLATION

1. Position glass panel (2) on to mechanism lift arm.

2. Start the four attaching screws (1).

3. Center glass in opening by running a business card

around the glass.

4. Adjust glass panel. (Refer to 23 - BODY/SUN-

ROOF/GLASS PANEL - ADJUSTMENTS)

PM

SUNROOF

23 - 199

ADJUSTMENTS

SUNROOF GLASS PANEL ADJUSTMENT

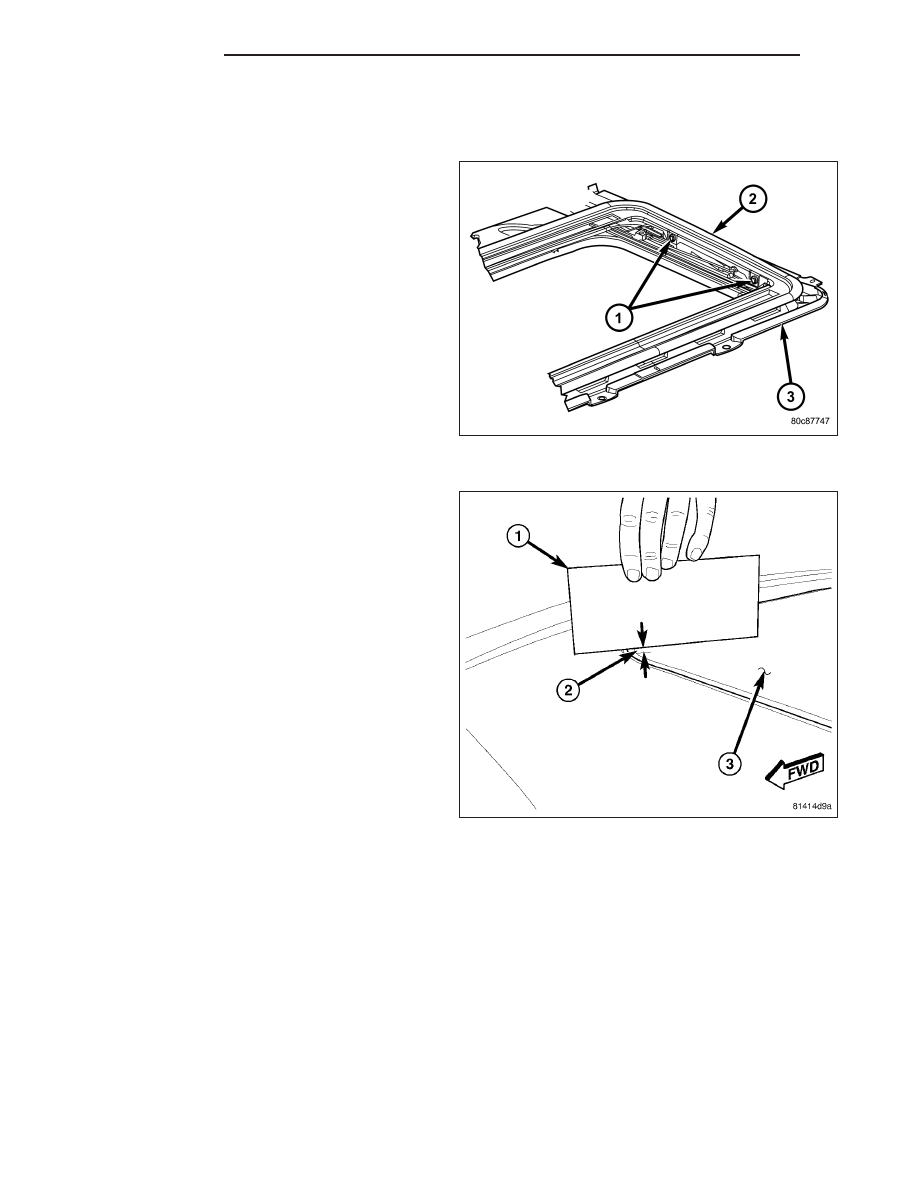

1. Move the sunshade rearward to the open position.

2. Move the sunroof glass panel to the fully closed

position.

3. Adjust the glass one corner at a time.

a. Loosen four glass screws (1).

b. Lift glass assembly and align the top of the

glass panel to the top of the roof panel.

c. Tighten screw to 3.5 N·m (31 in. lbs.).

d. Repeat steps a. and b. for each corner of the

glass panel.

e. When properly adjusted, the front of the glass

panel is 1.0 mm (0.04 in.) to 2.0 mm (0.08 in.)
lower than the roof surface and the rear edge
of the glass panel is 1.0 mm (0.04 in.) to 2.0
mm (0.08 in.) higher than the roof surface.

NOTE: When properly adjusted, the front of the
glass panel (3) is 1.0 mm (0.04 in.) to 2.0 mm (0.08
in.) lower than the roof surface (2).
