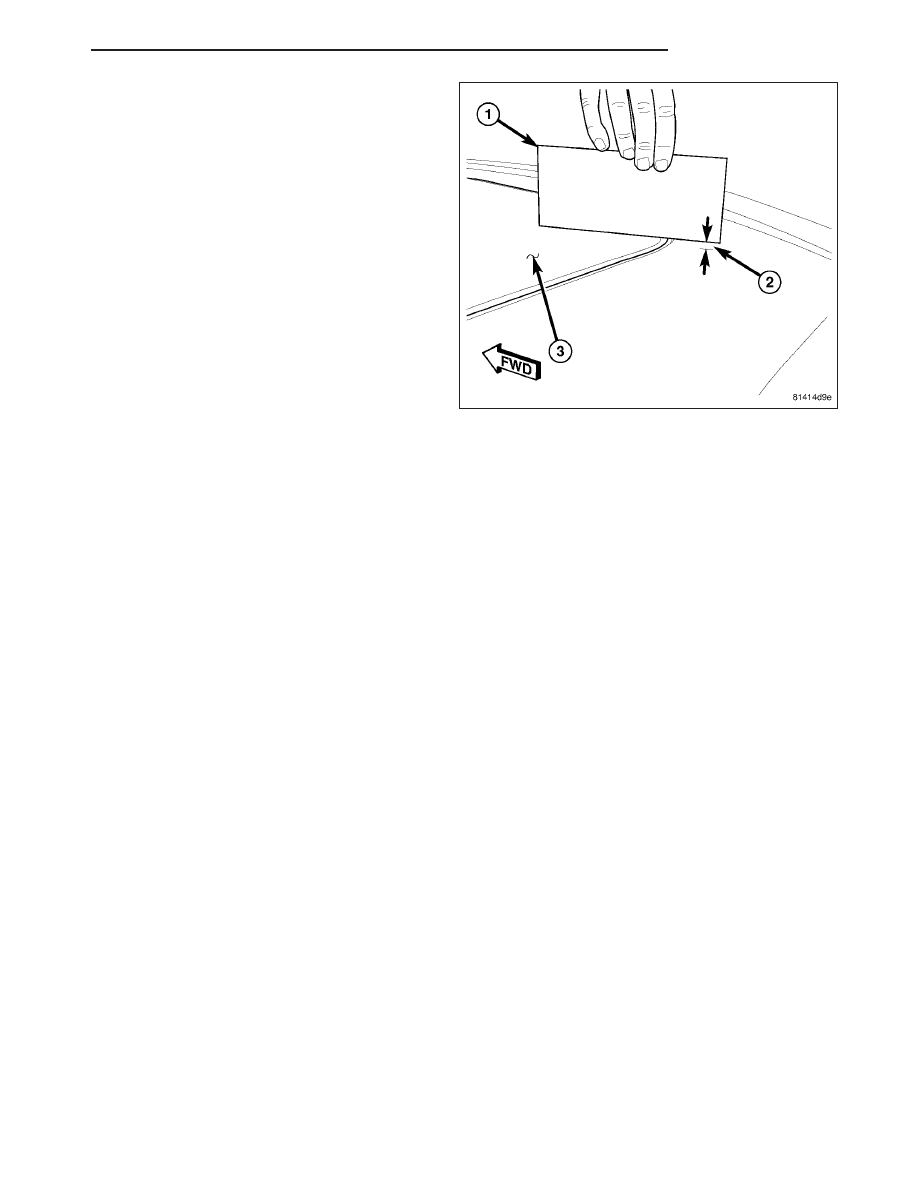

NOTE: When properly adjusted, the rear edge of
the glass panel (3) is 1.0 mm (0.04 in.) to 2.0 mm
(0.08 in.) higher than the roof surface (2).

4. Verify sunroof operation and alignment. Check fit

and re-adjust as necessary.

PM

SUNROOF

23 - 201

HOSE-DRAIN

REMOVAL

1. Drop down the headliner as necessary to gain

access to the drain hoses (Refer to 23 - BODY/IN-
TERIOR/HEADLINER - REMOVAL).

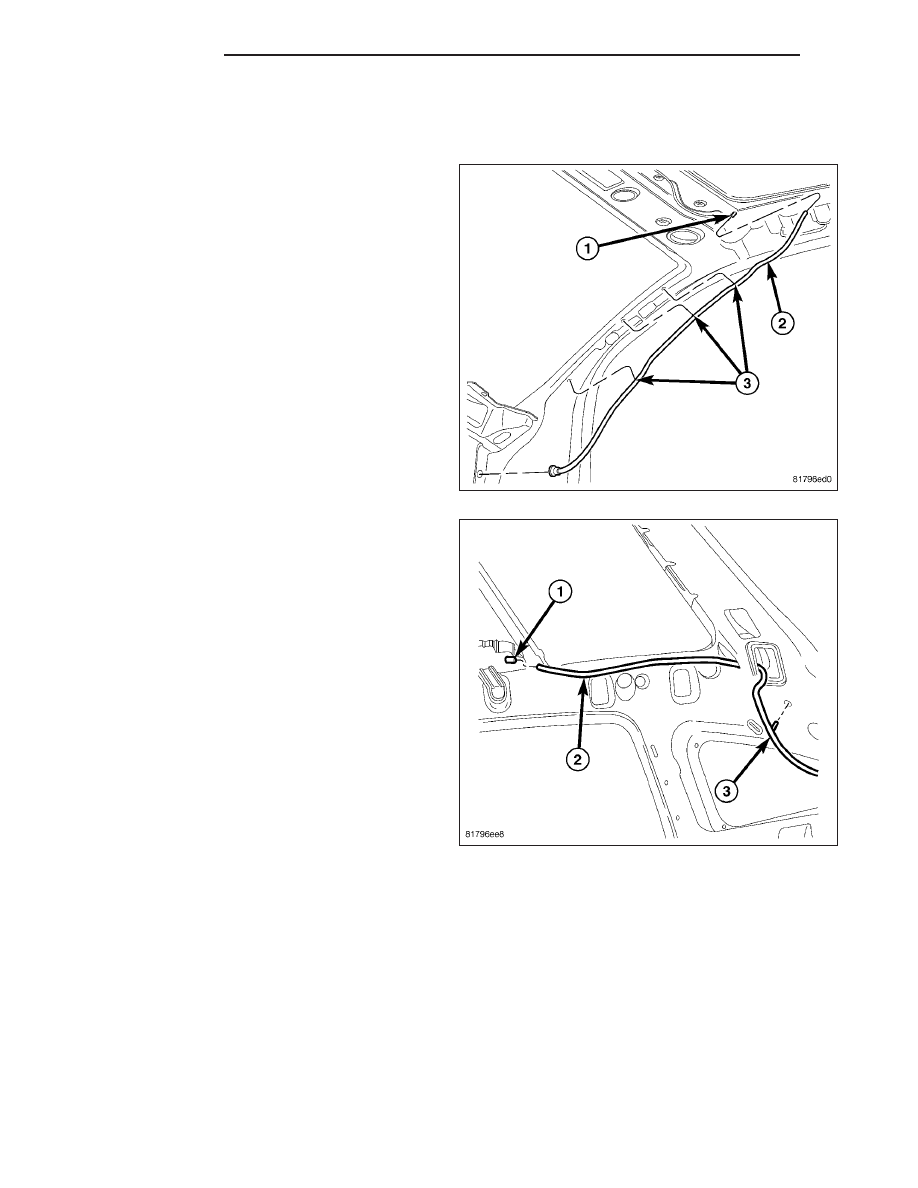

2. Disconnect the front hoses (2) from the sunroof

assembly (1).

3. Release the support clips (3) and disconnect the

lower grommet and remove the hose.

4. Disconnect the rear hoses (2) from the sunroof

assembly (1) and release the support clips (3).

23 - 202

SUNROOF

PM

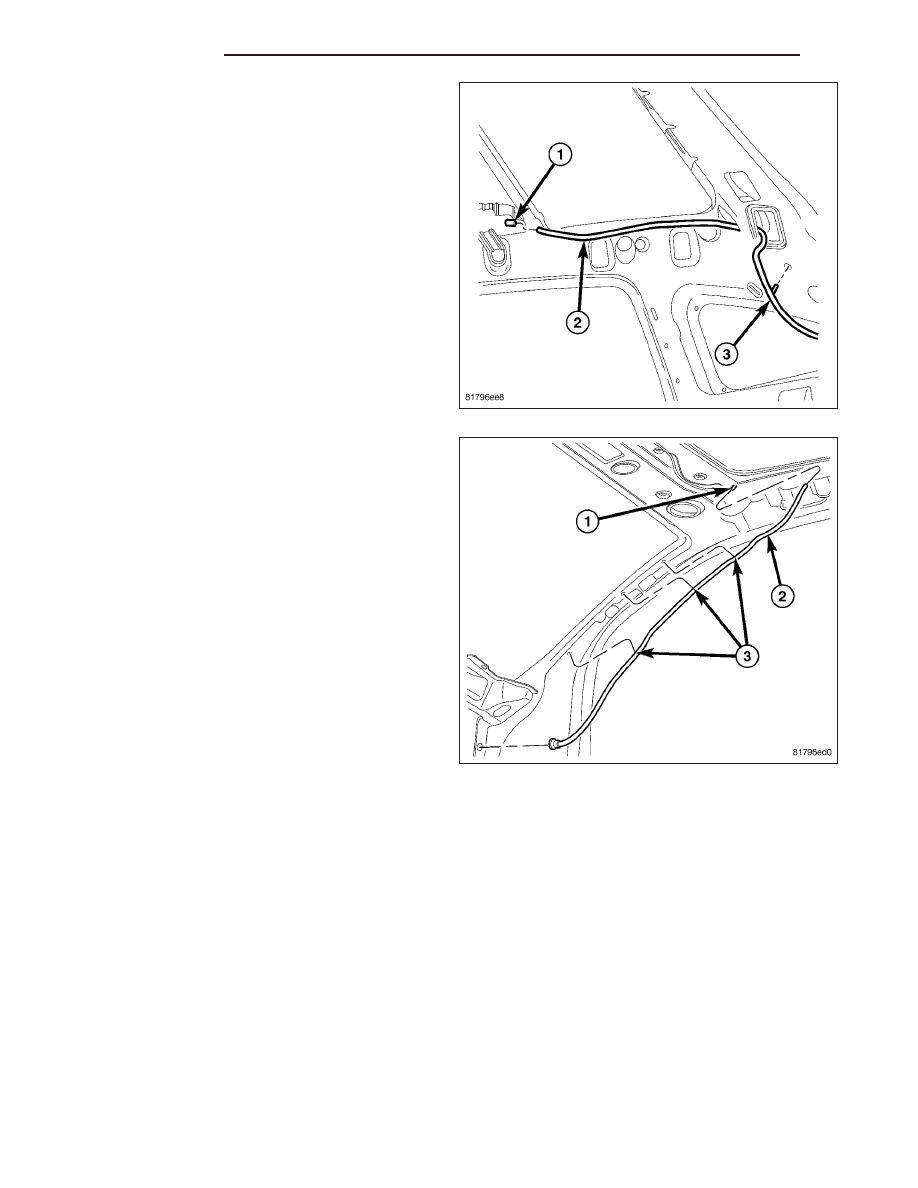

5. Separate the remaining support clips (1).

6. Disconnect the grommet (2) from the body (3) and

remove the rear hoses as necessary.

INSTALLATION

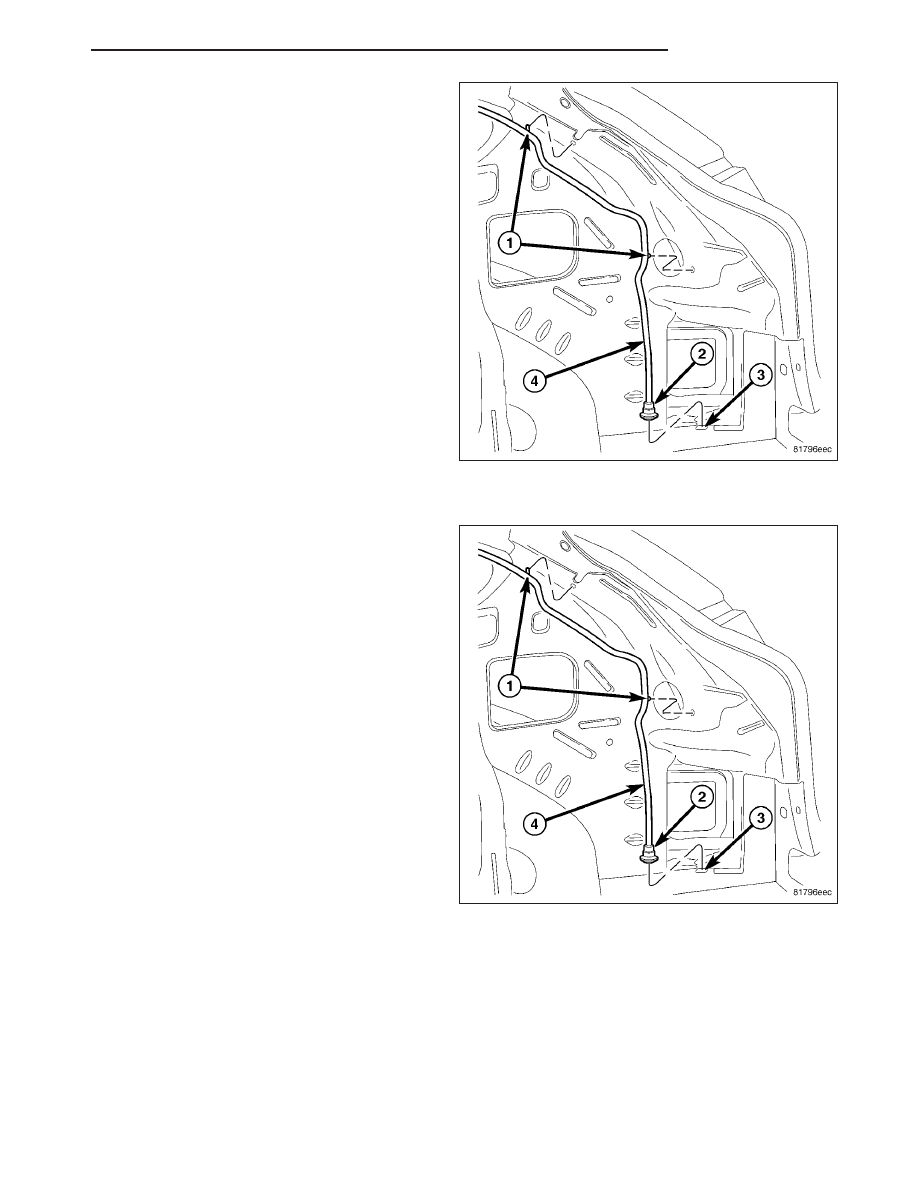

1. Install the rear hoses (4) and connect the grom-

mets (2) to the body (3).

2. Connect the support clips (1).

PM

SUNROOF

23 - 203

3. Route the hose as required and connect the

remaining support clips (3).

4. Connect the hoses (2) to the sunroof assembly (1).

5. Connect the front hose lower grommet to the body.

6. Connect the front hose (2) to the sunroof assembly

(1) and connect the support clips (3).
