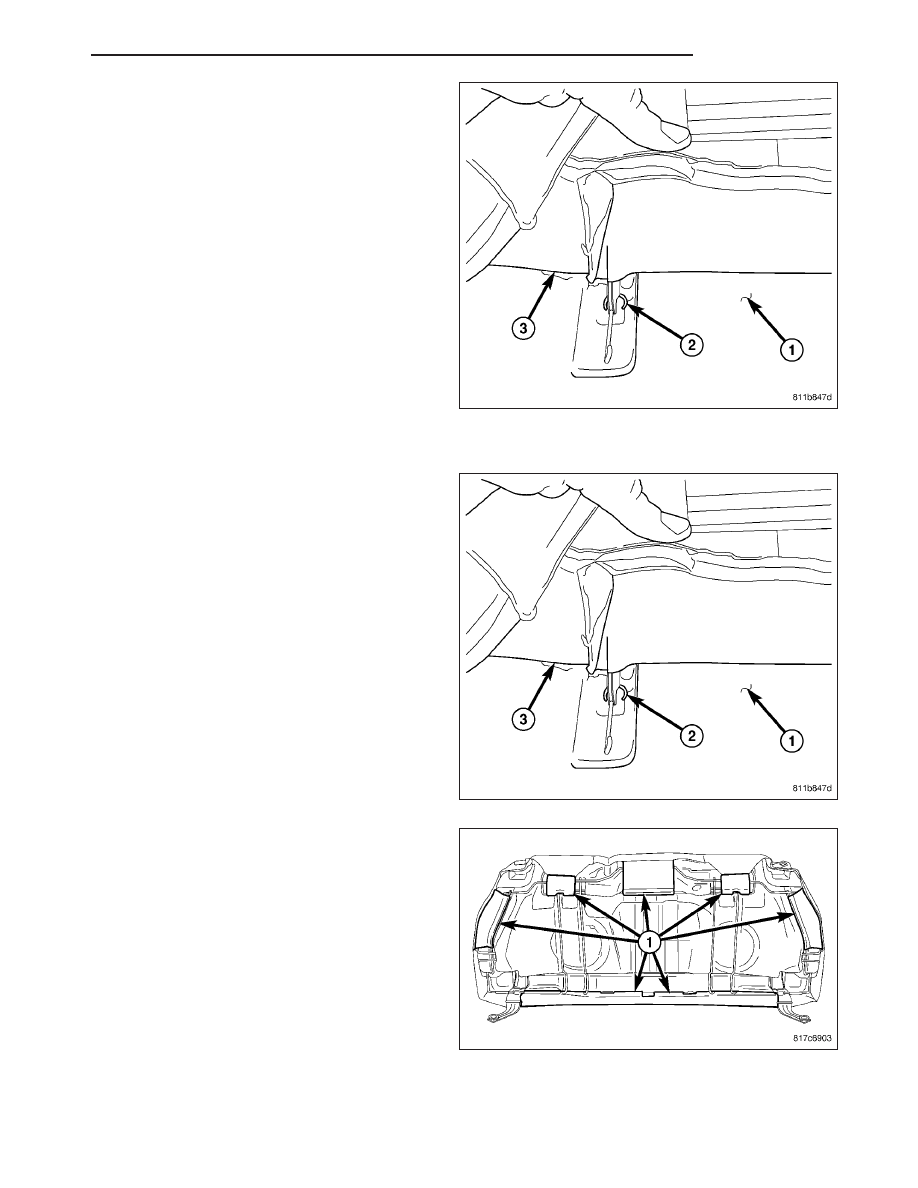

3. Remove the hog rings (2) connecting the seat

cover (3) to the seat cushion foam (1) and sepa-
rate from the seat cushion frame.

ASSEMBLY

1. Place the cushion cover (3) onto the cushion foam

(1) and install new hog rings (2).

2. Connect the J-straps (1) to the seat cushion frame.

3. Install the seat cushion (Refer to 23 - BODY/

SEATS/SEAT CUSHION - REAR - INSTALLATION)

PM

SEATS

23 - 181

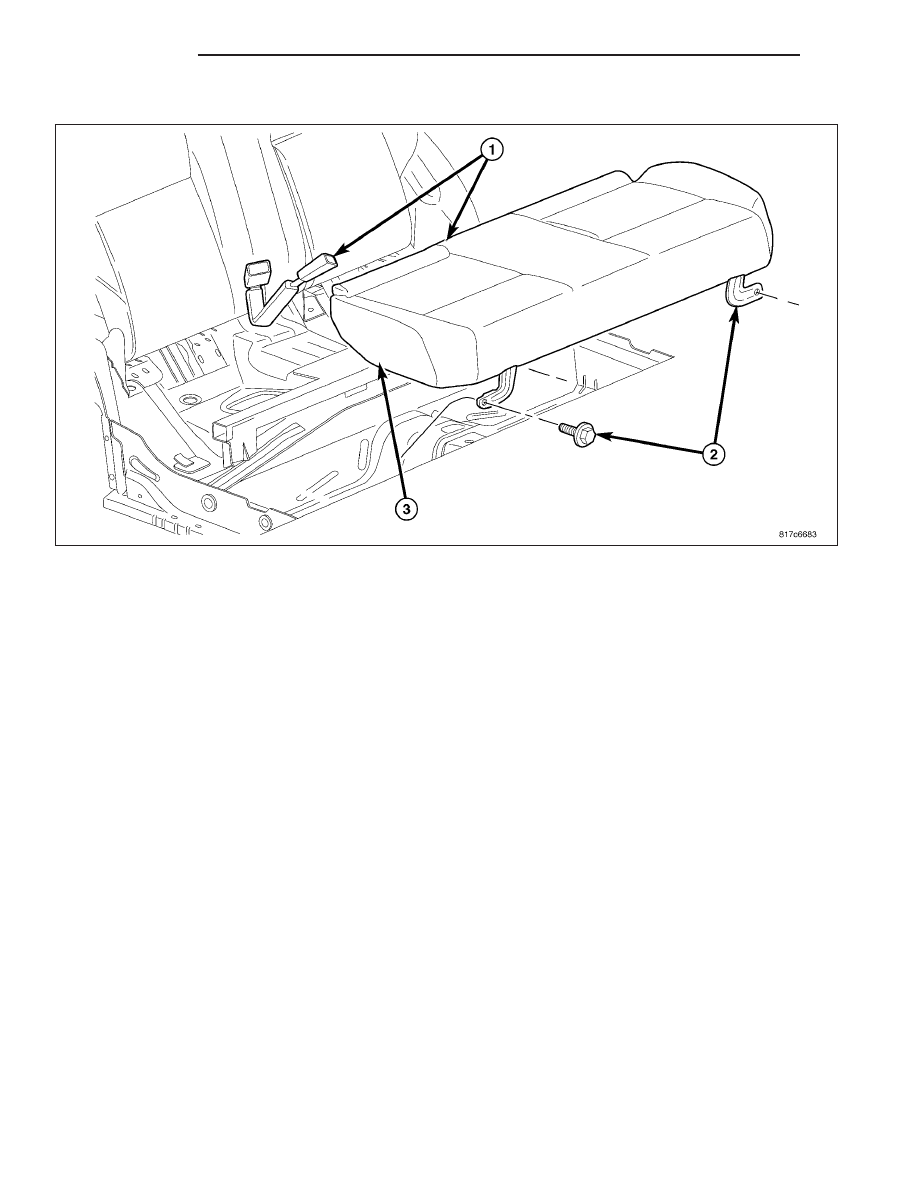

INSTALLATION

1. Place the seat cushion into the vehicle and tuck the rear of the cushion (1) up under the seat belt buckles and

rear seat back.

2. Lower the front of the cushion (3) down and install the bolts (2).

3. Tighten the bolts to 56 N·m (41.5 ft. lbs.).

23 - 182

SEATS

PM

STATIONARY GLASS

TABLE OF CONTENTS

page

page

STATIONARY GLASS

WARNING

WINDSHIELD SAFETY PRECAUTIONS . . . . . . 184

QUARTER GLASS

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185

WINDSHIELD

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187

PM

STATIONARY GLASS

23 - 183

STATIONARY GLASS

WARNING

WINDSHIELD SAFETY PRECAUTIONS

WARNING: Do not operate the vehicle within 24 hours of windshield installation. It takes at least 24 hours
for urethane adhesive to cure. If it is not cured, the windshield may not perform properly in an accident.

•

Urethane adhesives are applied as a system. Use glass cleaner, glass prep solvent, glass primer, PVC
(vinyl) primer and pinch weld (fence) primer provided by the adhesive manufacturer. If not, structural
integrity could be compromised.

•

DaimlerChrysler does not recommend glass adhesive by brand. Technicians should review product labels
and technical data sheets, and use only adhesives that their manufactures warrant will restore a vehicle
to the requirements of FMVSS 212. Technicians should also insure that primers and cleaners are com-
patible with the particular adhesive used.

•

Be sure to refer to the urethane manufacturer’s directions for curing time specifications, and do not use
adhesive after its expiration date.

•

Vapors that are emitted from the urethane adhesive or primer could cause personal injury. Use them in a
well-ventilated area.

•

Skin contact with urethane adhesive should be avoided. Personal injury may result.

•

Always wear eye and hand protection when working with glass.

CAUTION: Protect all painted and trimmed surfaces from coming in contact with urethane or primers.
Be careful not to damage painted surfaces when removing moldings or cutting urethane around windshield.

23 - 184

STATIONARY GLASS

PM
