P

ASSENGER

FOLD

FLA

T

SEA

T

PM

SEATS

23 - 141

REMOVAL

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/SEATS - WARNING)

WARNING: The Seat Weight Sensor is a sensitive,
calibrated unit and must be handled carefully. Do
not drop or handle roughly. If dropped or dam-
aged, replace with another sensor. Failure to fol-
low these instructions may result in personal
injury or death.

WARNING: The front passenger seat must be han-
dled carefully as well. When removing the seat, be
careful when setting on floor not to drop. If
dropped, the sensor may be inoperative. Failure to
follow these instructions may result in personal
injury or death.

WARNING: When the seat is on the floor, no one
should sit in the front passenger seat. This uneven force may damage the sensing ability of the seat weight
sensors. If sat on and damaged, the sensor may be inoperative. Failure to follow these instructions may
result in personal injury or death.

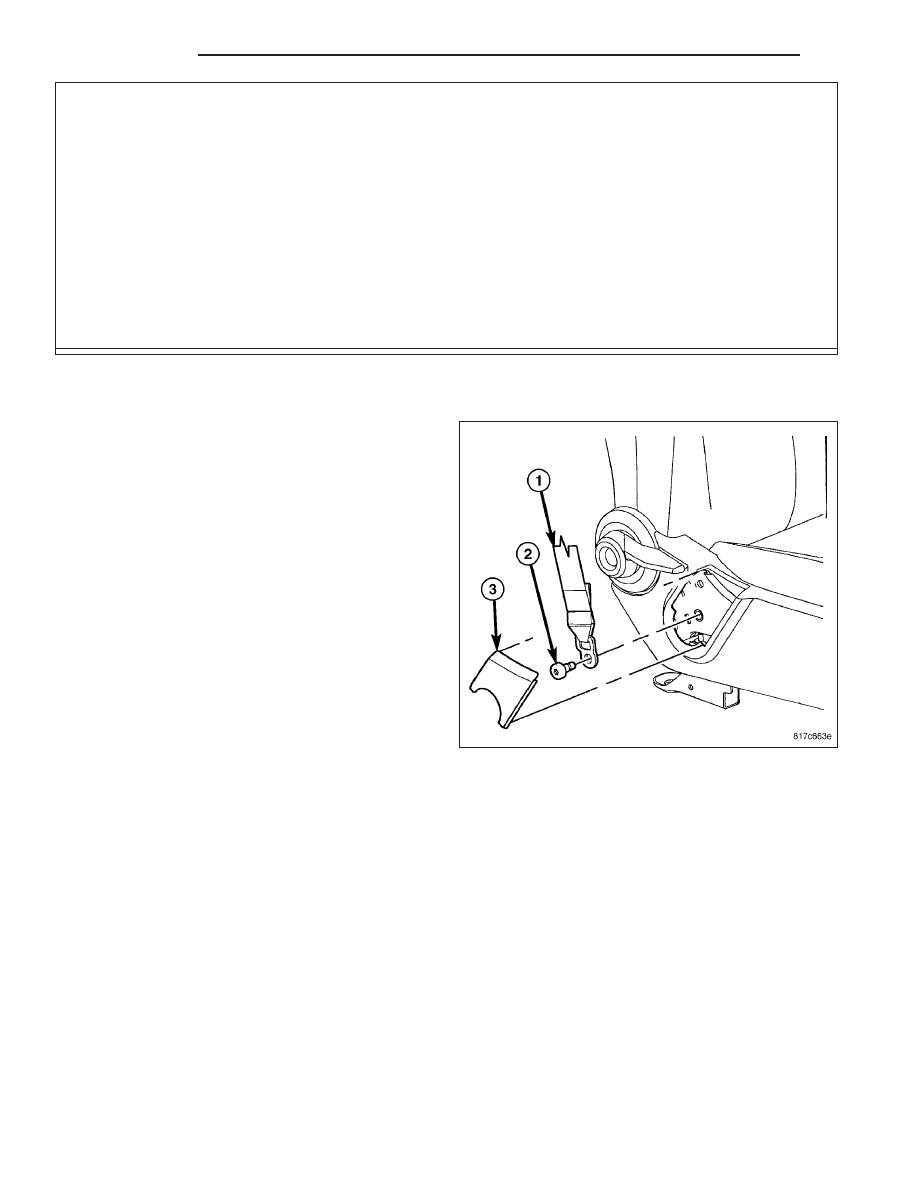

2. Using a trim stick C-4755 or equivalent, remove the seat belt anchor trim (3).

3. Remove the bolt (2) and separate the seat belt anchor (1).

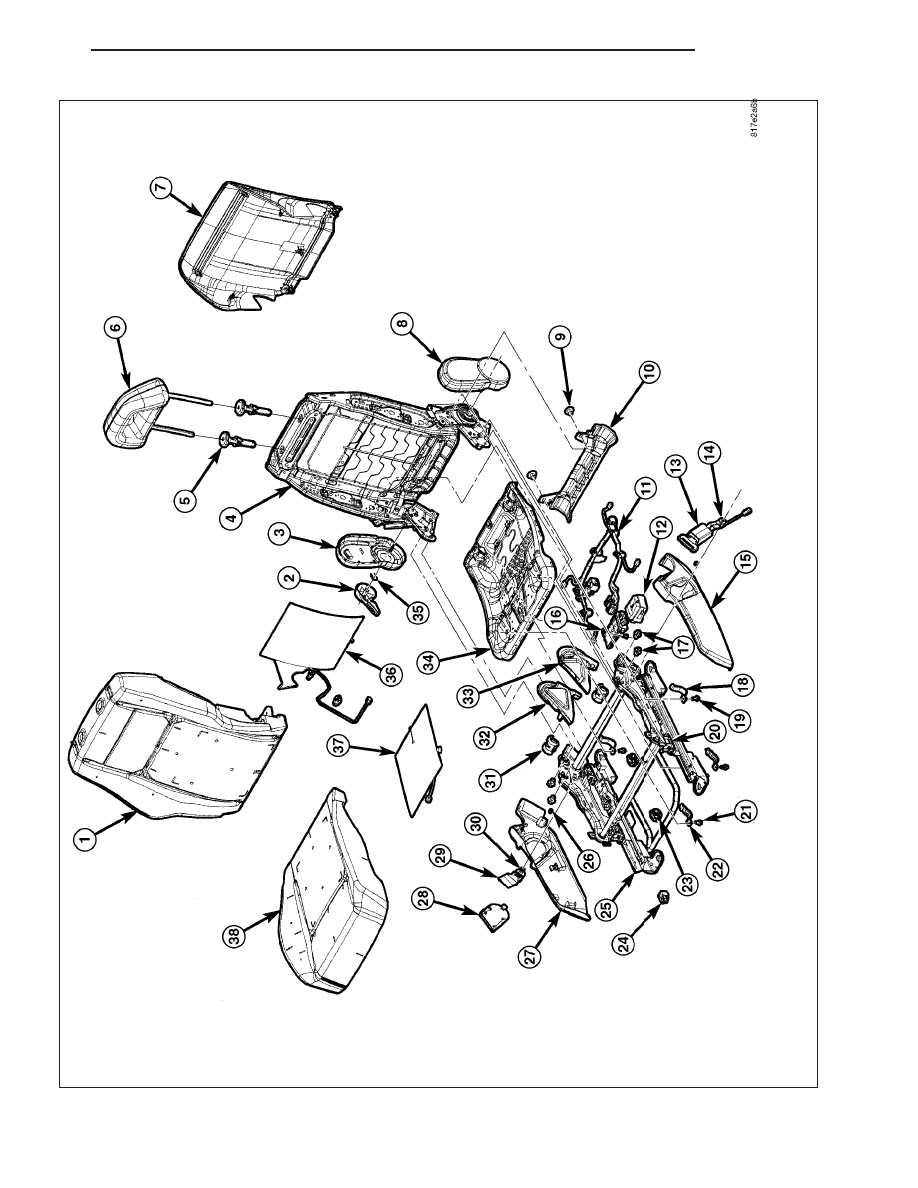

1 - SEAT BACK CUSHION/COVER

20 - OCS STRAIN GAUGE (4)

2 - RECLINER HANDLE

21 - SEAT CUSHION STRAP BOLTS - FRONT (2) 11 N·m (8 ft. lbs.)

3 - OUTBOARD RECLINER SHIELD

22 - SEAT CUSHION STRAPS - FRONT (2)

4 - SEAT BACK FRAME

23 - SEAT CUSHION STRAP BUSHINGS - FRONT (2)

5 - HEADREST SLEEVES

24 - TRACK POSITION SENSOR

6 - HEADREST

25 - SEAT TRACK ASSEMBLY

7 - SEAT BACK TRIM PANEL

26 - SIDE SHIELD SCREWS (one per side)

8 - INBOARD RECLINER SHIELD

27 - OUTBOARD SIDE SHIELD - OUTER

9 - PUSH PIN FASTENERS (2)

28 - SEAT BELT ANCHOR TRIM

10 - SUB PANEL BASE TRIM

29 - SEAT BELT ANCHOR

11 - WIRE HARNESS

30 - SEAT BELT ANCHOR BOLT 47 N·m (35 ft. lbs.)

12 - HEATED SEAT MODULE

31 - SEAT CUSHION STRAP BUSHINGS - REAR (2)

13 - SEAT BELT BUCKLE

32 - OUTBOARD SIDE SHIELD - INNER

14 - SEAT BELT BUCKLE BOLT 45 N·m (33 ft. lbs.)

33 - INBOARD SIDE SHIELD - INNER

15 - INBOARD SIDE SHIELD - OUTER

34 - SEAT CUSHION PAN

16 - OCS MODULE

35 - RECLINER HANDLE RETAINER CLIP

17 - BACK ASSEMBLY BOLTS (4) 40 N·m (30 ft. lbs.)

36 - HEATING ELEMENT - SEAT BACK

18 - SEAT CUSHION STRAPS - REAR (2)

37 - HEATING ELEMENT - SEAT CUSHION

19 - SEAT CUSHION STRAP BOLTS - REAR (2) 11 N·m (8 ft. lbs.)

38 - SEAT CUSHION/COVER

23 - 142

SEATS

PM

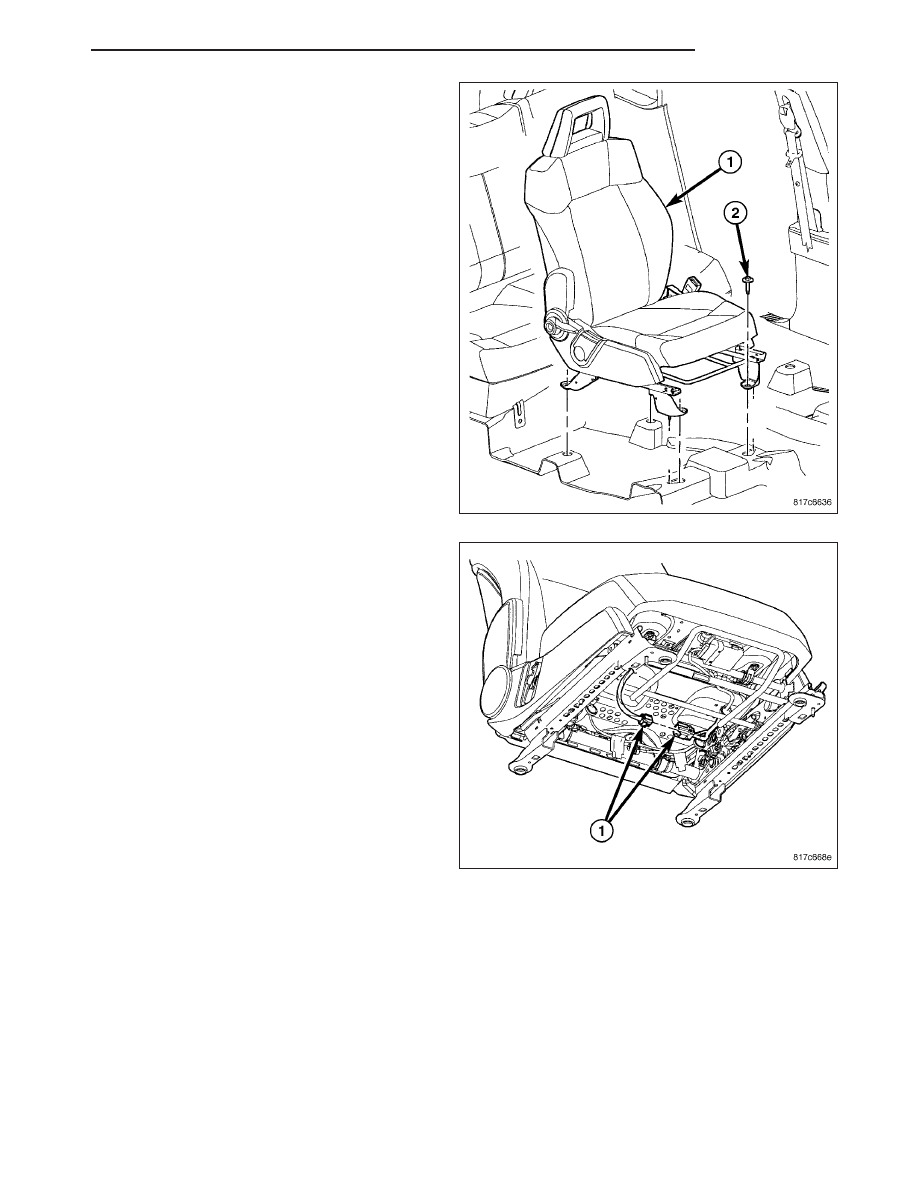

4. Remove the bolts (2).

5. Tip the seat back and disconnect the electrical con-

nectors (1).

6. Remove the seat.

PM

SEATS

23 - 143

INSTALLATION

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/SEATS - WARNING)

WARNING: The Seat Weight Sensor is a sensitive,
calibrated unit and must be handled carefully. Do
not drop or handle roughly. If dropped or dam-
aged, replace with another sensor. Failure to fol-
low these instructions may result in personal
injury or death.

WARNING: The front passenger seat must be han-
dled carefully as well. When removing the seat, be
careful when setting on floor not to drop. If
dropped, the sensor may be inoperative. Failure to
follow these instructions may result in personal
injury or death.

WARNING: When the seat is on the floor, no one
should sit in the front passenger seat. This uneven force may damage the sensing ability of the seat weight
sensors. If sat on and damaged, the sensor may be inoperative. Failure to follow these instructions may
result in personal injury or death.

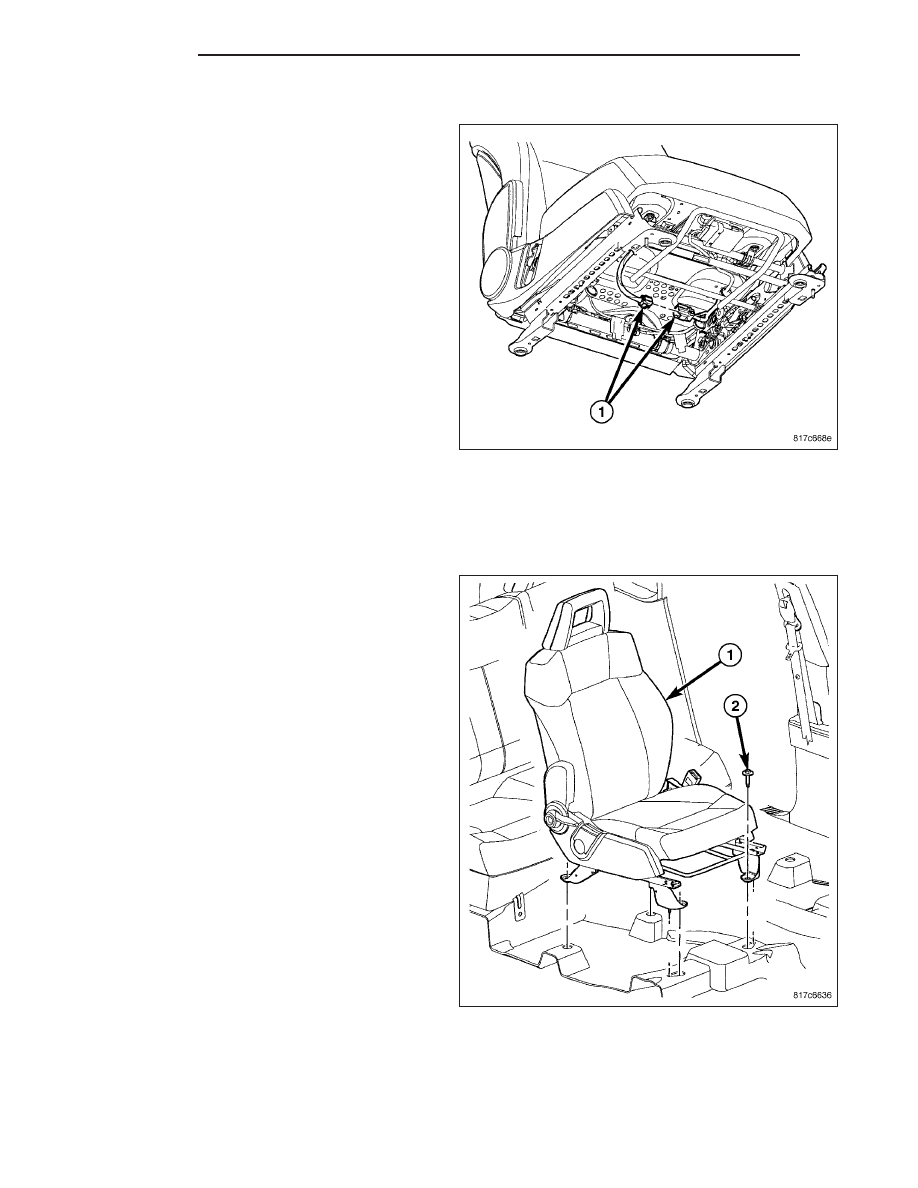

2. Position the seat into the vehicle and connect the electrical connectors (1), if equipped.

3. Install the bolts (2).

a. Adjust the seat forward.

b. Tighten the rear outboard bolt to 51 N·m (38 ft.

lbs.).

c. Tighten the rear inboard bolt to 51 N·m (38 ft.

lbs.).

d. Adjust the seat rearward.

e. Tighten the front outboard bolt to 51 N·m (38 ft.

lbs.).

f. Tighten the front inboard bolt to 51 N·m (38 ft.

lbs.).
