Dodge Caliber. Manual - part 1350

SEAT - FRONT

DESCRIPTION

2-W

A

Y

DRIVER

SEA

T

PM

SEATS

23 - 137

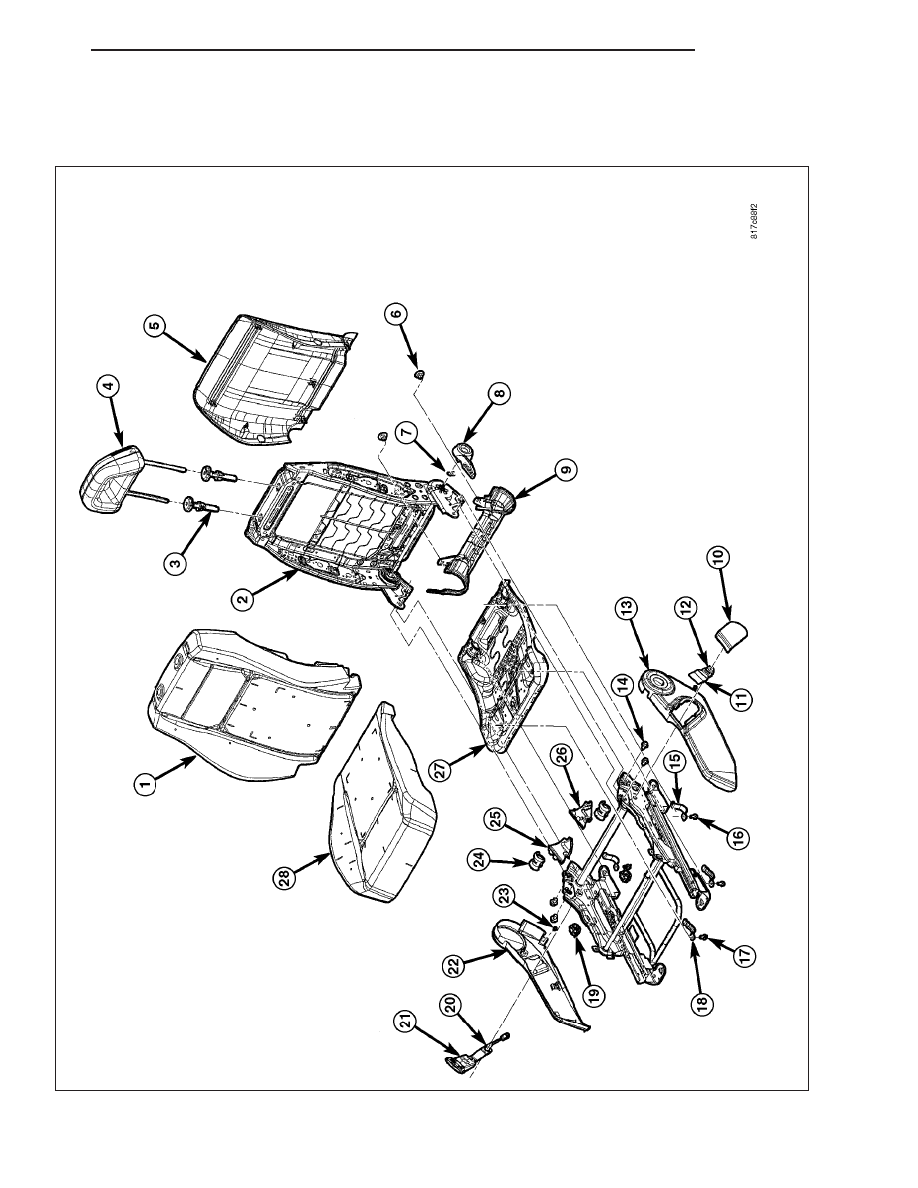

1 - SEAT BACK CUSHION/COVER

15 - SEAT CUSHION STRAPS - REAR (2)

2 - SEAT BACK FRAME

16 - SEAT CUSHION STRAP BOLTS - REAR (2) 11 N·m (8 ft. lbs.)

3 - HEADREST SLEEVES

17 - SEAT CUSHION STRAP BOLTS - FRONT (2) 11 N·m (8 ft. lbs.)

4 - HEADREST

18 - SEAT CUSHION STRAPS - FRONT (2)

5 - SEAT BACK TRIM PANEL

19 - SEAT CUSHION STRAP BUSHINGS - FRONT (2)

6 - PUSH PIN FASTENERS (2)

20 - SEAT BELT BUCKLE BOLT 45 N·m (33 ft. lbs.)

7 - RECLINER HANDLE RETAINER CLIP

21 - SEAT BELT BUCKLE

8 - RECLINER HANDLE

22 - INBOARD SIDE SHIELD - OUTER

9 - SUB PANEL BASE TRIM

23 - SIDE SHIELD SCREWS (one per side)

10 - SEAT BELT ANCHOR TRIM

24 - SEAT CUSHION STRAP BUSHINGS - REAR (2)

11 - SEAT BELT ANCHOR

25 - INBOARD SIDE SHIELD - INNER

12 - SEAT BELT ANCHOR BOLT 47 N·m (35 ft. lbs.)

26 - OUTBOARD SIDE SHIELD - INNER

13 - OUTBOARD SIDE SHIELD - OUTER

27 - SEAT CUSHION PAN

14 - BACK ASSEMBLY BOLTS (4) 40 N·m (30 ft. lbs.)

28 - SEAT CUSHION/COVER

23 - 138

SEATS

PM

4-W

A

Y

DRIVER

SEA

T

PM

SEATS

23 - 139

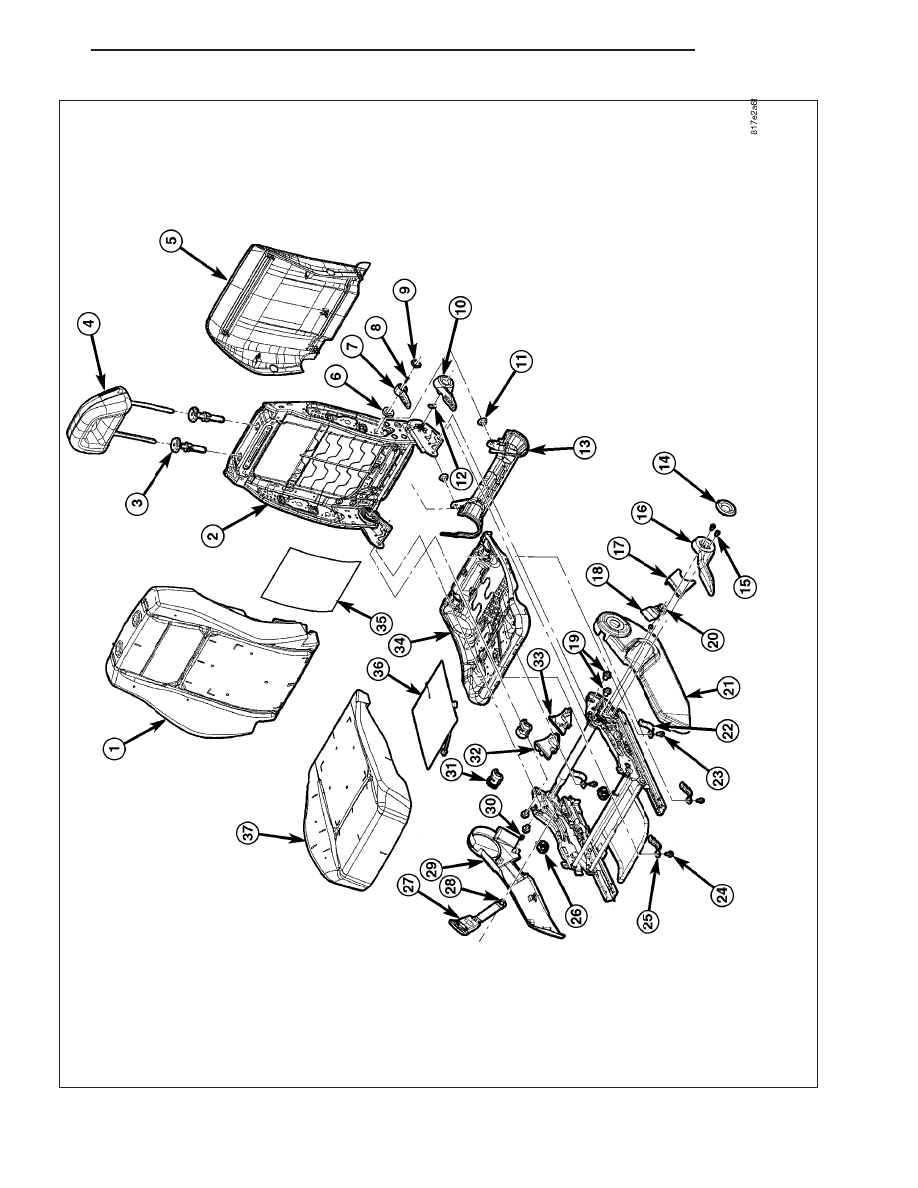

1 - SEAT BACK CUSHION/COVER

20 - SEAT BELT ANCHOR BOLT 47 N·m (35 ft. lbs.)

2 - SEAT BACK FRAME

21 - OUTBOARD SIDE SHIELD - OUTER

3 - HEADREST SLEEVES

22 - SEAT CUSHION STRAPS - REAR (2)

4 - HEADREST

23 - SEAT CUSHION STRAP BOLTS - REAR (2) 11 N·m (8 ft. lbs.)

5 - SEAT BACK TRIM PANEL

24 - SEAT CUSHION STRAP BOLTS - FRONT (2) 11 N·m (8 ft. lbs.)

6 - LUMBAR HANDLE GROMMET

25 - SEAT CUSHION STRAPS - FRONT (2)

7 - LUMBAR HANDLE

26 - SEAT CUSHION STRAP BUSHINGS - FRONT (2)

8 - LUMBAR HANDLE SCREW

27 - SEAT BELT BUCKLE

9 - LUMBAR HANDLE CAP

28 - SEAT BELT BUCKLE BOLT 45 N·m (33 ft. lbs.)

10 - RECLINER HANDLE

29 - INBOARD SIDE SHIELD - OUTER

11 - PUSH PIN FASTENERS (2)

30 - SIDE SHIELD SCREWS (one per side)

12 - RECLINER HANDLE RETAINER CLIP

31 - SEAT CUSHION STRAP BUSHINGS - REAR (2)

13 - SUB PANEL BASE TRIM

32 - INBOARD SIDE SHIELD - INNER

14 - LIFT HANDLE CAP

33 - OUTBOARD SIDE SHIELD - INNER

15 - LIFT HANDLE SCREWS (2)

34 - SEAT CUSHION PAN

16 - LIFT HANDLE

35 - HEATING ELEMENT - SEAT BACK

17 - SEAT BELT ANCHOR TRIM

36 - HEATING ELEMENT - SEAT CUSHION

18 - SEAT BELT ANCHOR

37 - SEAT CUSHION/COVER

19 - BACK ASSEMBLY BOLTS (4) 40 N·m (30 ft. lbs.)
