INSTRUMENT PANEL

TABLE OF CONTENTS

page

page

END CAP-INSTRUMENT PANEL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

ASSEMBLY-INSTRUMENT PANEL MODULE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

BEZEL-CENTER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

BEZEL-CLUSTER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

BIN-GLOVE BOX

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

COVER-INSTRUMENT PANEL TOP

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

STEERING COLUMN COVER I/P

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

INSTRUMENT PANEL UPPER PANEL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

GLOVE BOX-COOLER DOOR

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

UPPER AND LOWER STEERING BEZEL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

INSTRUMENT PANEL BASE PANEL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

PM

INSTRUMENT PANEL

23 - 65

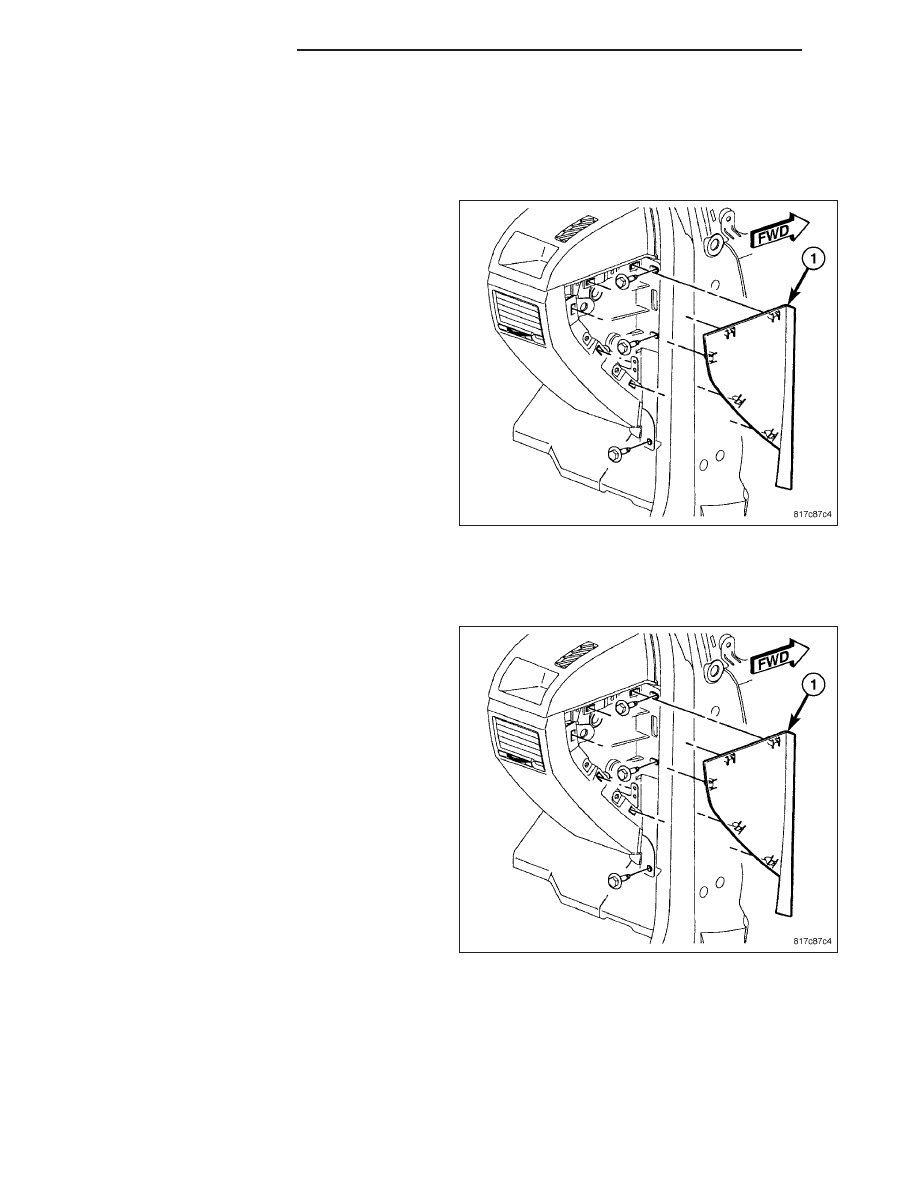

END CAP-INSTRUMENT PANEL

REMOVAL

NOTE: Right hand shown. Left hand similar.

1. Using trim stick C-4755, pry up end cap (1) and

remove.

INSTALLATION

NOTE: Right hand shown. Left hand similar.

1. Place end cap clips over instrument panel inner.

2. Tap on end cap clip locations ensuring proper seat.

23 - 66

INSTRUMENT PANEL

PM

ASSEMBLY-INSTRUMENT PANEL MODULE

REMOVAL

WARNING: On vehicles equipped with airbags, disable the airbag system before attempting any steering
wheel, steering column, or instrument panel component diagnosis or service. Disconnect and isolate the
negative battery (ground) cable, then wait two minutes for the airbag system capacitor to discharge before
performing further diagnosis or service. This is the only sure way to disable the airbag system. Failure to
take the proper precautions could result in accidental airbag deployment and possible personal injury or
death.

NOTE: Left hand drive shown. Right hand drive similar.

1. Disconnect and isolate the negative battery cable.

2. Remove left and right end caps. (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT PANEL END CAP -

REMOVAL)

3. If equipped, remove both left and right knee air bag covers.

4. Remove the steering shrouds. (Refer to 23 - BODY/INSTRUMENT PANEL/IP STEERING COLUMN SUPPORT

BKT - REMOVAL)

5. Disconnect steering column wire harness.

6. Remove steering column assembly. (Refer to 19 - STEERING/COLUMN - REMOVAL)

7. Remove automatic or manual shifter bezel. (Refer to 23 - BODY/INTERIOR/SHIFT BEZEL - REMOVAL)

8. Remove center console shifter housing. (Refer to 23 - BODY/INTERIOR/CENTER CONSOLE - REMOVAL)

9. Remove center bezel. (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT PANEL CENTER BEZEL -

REMOVAL)

10. Remove shifter assembly.

11. Remove left and right A-pillar trim. (Refer to 23 - BODY/INTERIOR/A-PILLAR TRIM - REMOVAL)

12. Remove top cover. (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT PANEL TOP COVER -

REMOVAL)

13. Remove left cowl panel. (Refer to 23 - BODY/INTERIOR/COWL TRIM - REMOVAL)

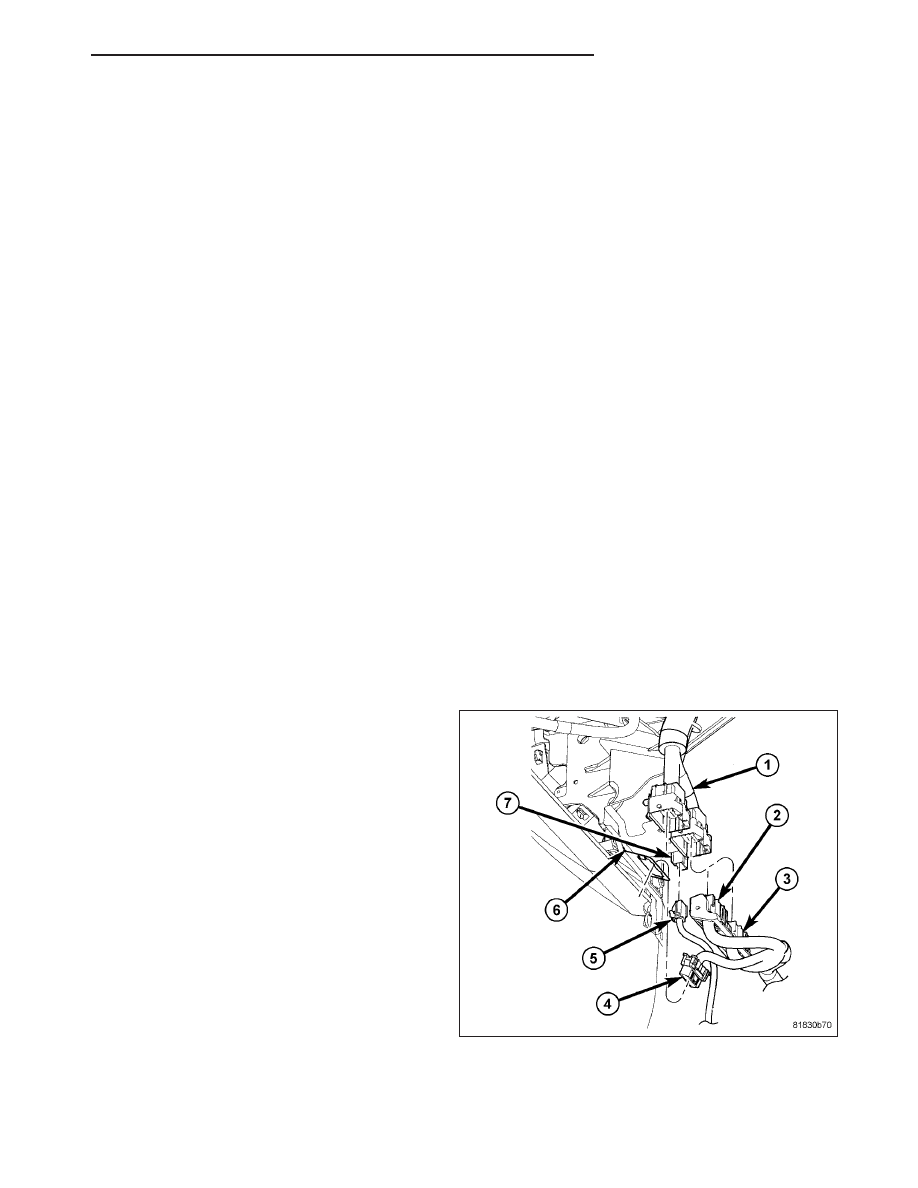

14. Disconnect instrument panel wire harness (1)

from (2) and (3),(7) and (5) located behind cowl
panel.

PM

INSTRUMENT PANEL

23 - 67

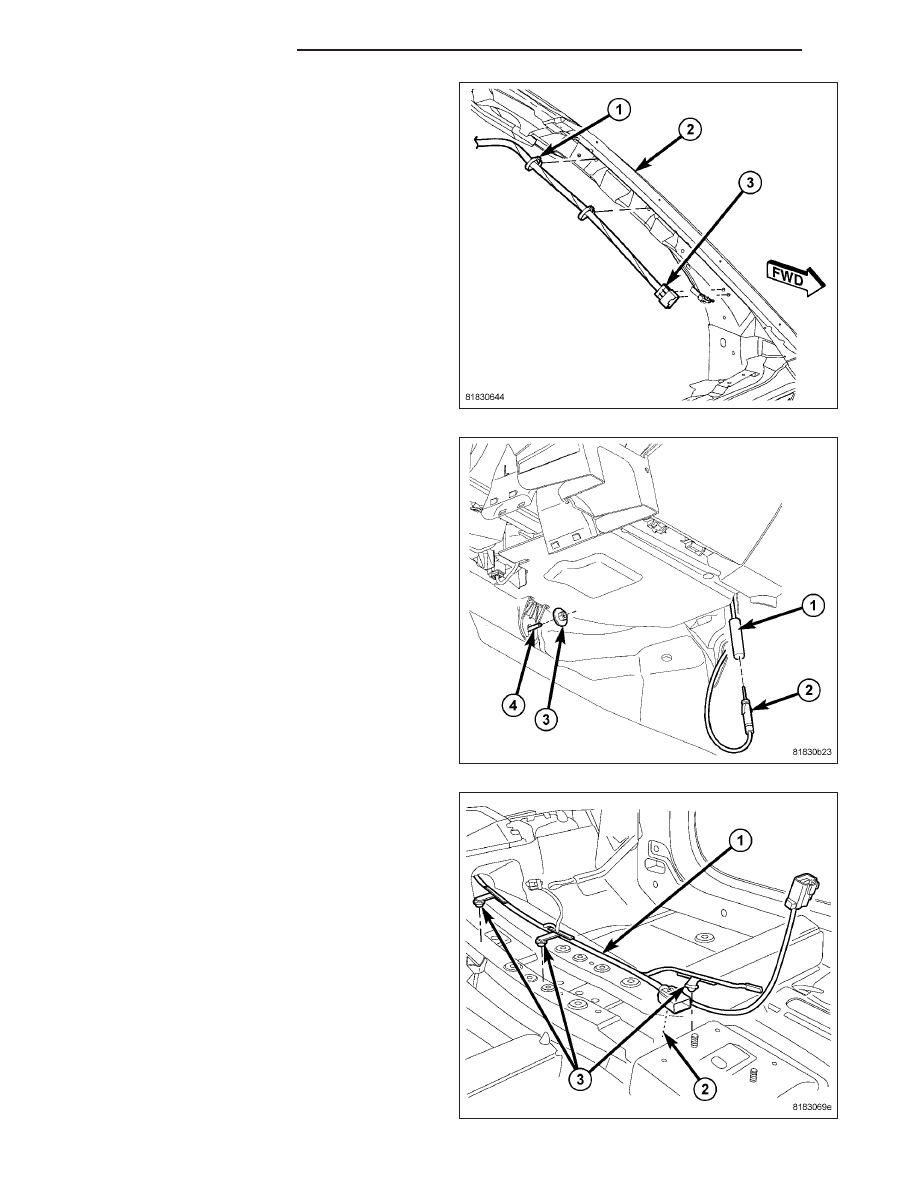

15. Disconnect wire harness (3) clipped (1) along A -

pillar (2).

16. Remove glove box. (Refer to 23 - BODY/INSTRU-

MENT PANEL/GLOVE BOX - REMOVAL)

17. Remove right side cowl trim panel. (Refer to 23 -

BODY/INTERIOR/COWL TRIM - REMOVAL)

18. Disconnect antenna wire (2) from radio harness

(1)

19. Remove left and right front seats. (Refer to 23 -

BODY/SEATS/SEAT - REMOVAL)

20. Remove center console. (Refer to 23 - BODY/IN-

TERIOR/CENTER CONSOLE - REMOVAL)

21. Remove right and left B-pillar trim panels. (Refer

to

23

-

BODY/INTERIOR/B-PILLAR

TRIM

-

REMOVAL)

22. Remove right and left lower B-pillar trim panels.

(Refer

to

23

-

BODY/INTERIOR/B-PILLAR

LOWER TRIM - REMOVAL)

23. Remove left and right door sill scuff plate. (Refer

to 23 - BODY/INTERIOR/DOOR SILL TRIM -
REMOVAL)

24. Pull back carpet gaining access to center console

wire connectors.

25. Disconnect instrument panel center console wire

harness (1).

26. Remove left and right floor ducts. (Refer to 24 -

HEATING & AIR CONDITIONING/DISTRIBUTION/
FLOOR DISTRIBUTION DUCTS - REMOVAL)

23 - 68

INSTRUMENT PANEL

PM
