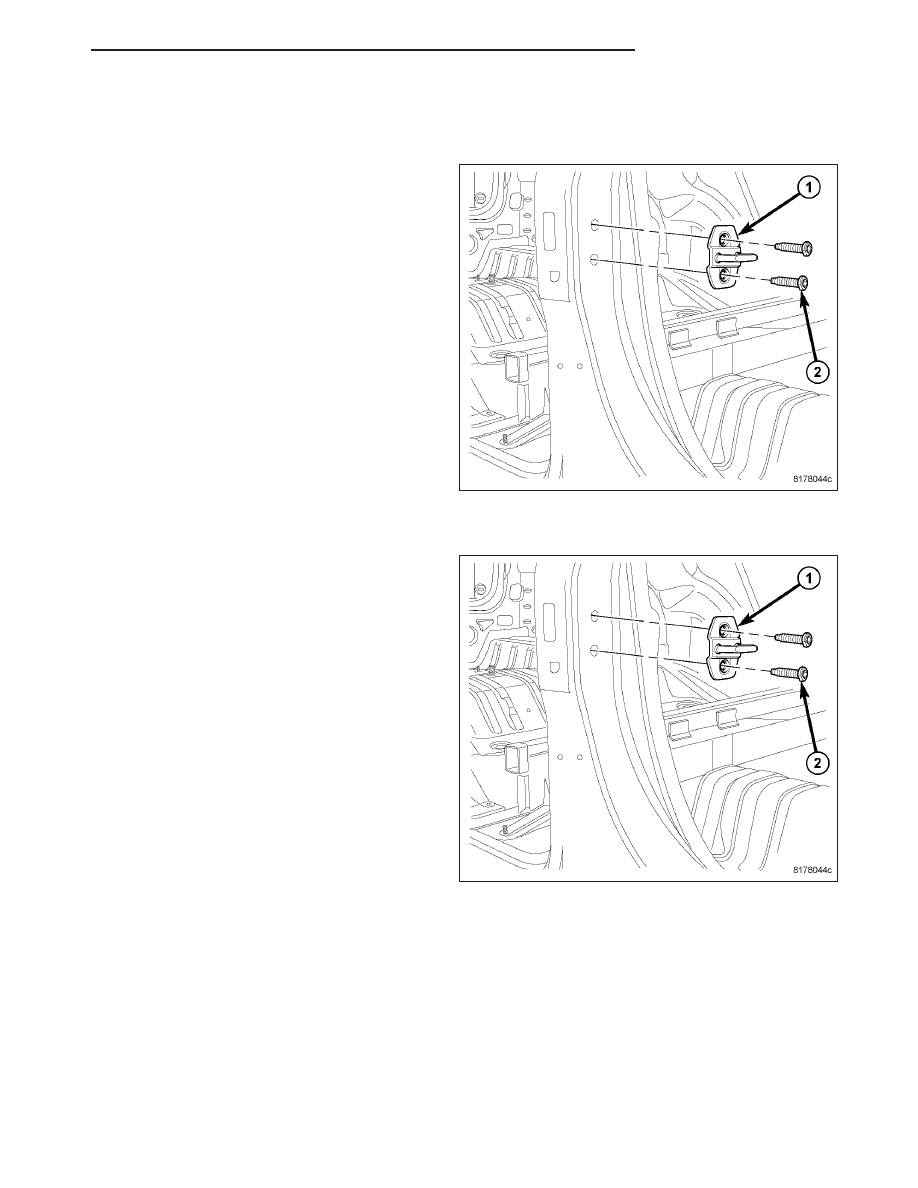

FRONT DOOR LATCH STRIKER

REMOVAL

1. Remove fasteners (2) from door jamb.

2. Remove door striker (1) from vehicle.

INSTALLATION

1. Install striker (1) onto door jamb.

2. Install fasteners (2) into striker.

3. Tighten fasteners to 26 N·m (19 ft. lbs.)

PM

DOOR - FRONT

23 - 17

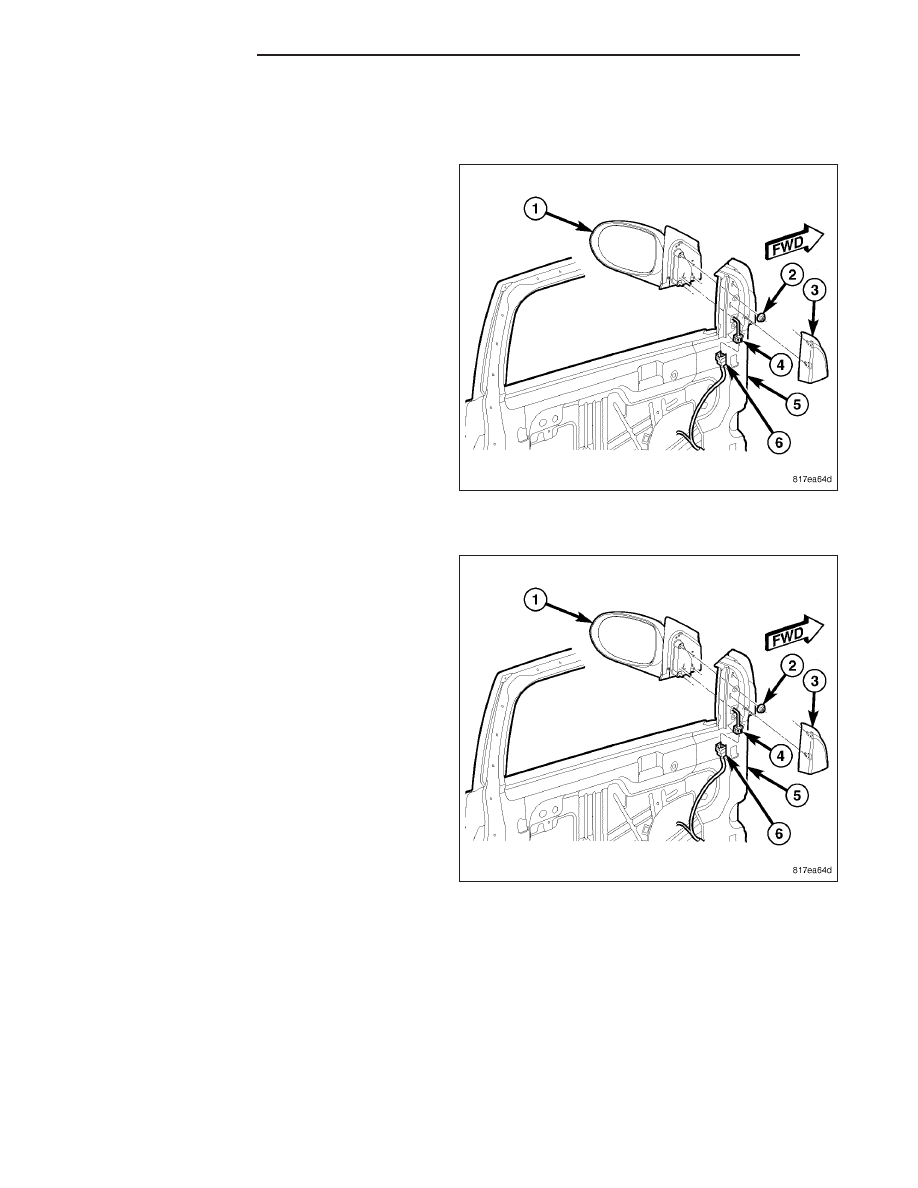

DOOR- OUTSIDE MIRROR

REMOVAL

1. Using trim stick C-4755, pry up mirror flag cover

(3).

2. Disconnect wire connector (4) from wire harness

(6).

3. Remove nuts (2).

4. Remove mirror (1) from door (5).

INSTALLATION

1. Insert mirror (1) into door (5).

2. Install nuts (2) onto mirror studs.

3. Tighten nuts to 5 N·m (4 ft. lbs.)

4. Connect wire connector (4) to wire harness (6).

5. Install mirror flag cover (3).

23 - 18

DOOR - FRONT

PM

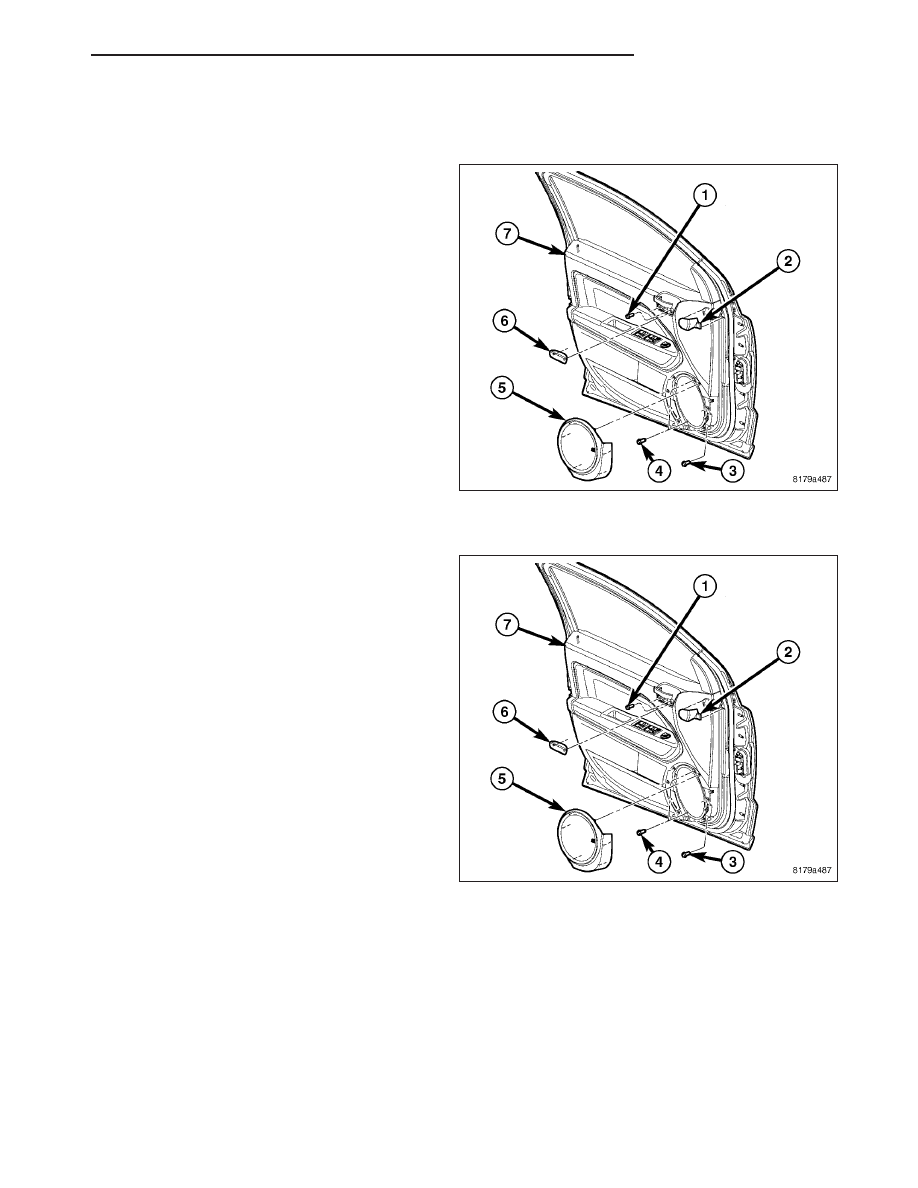

DOOR-PLUGS

REMOVAL

1. Remove screw (1) and handle plug (6).

2. Using trim stick C-4755, remove mirror flag plug

(2).

3. Using trim stick C-4755 remove speaker grille (5).

4. Remove screws (3) and (4) fastening speaker to

door (7).

INSTALLATION

1. Install

speaker

screws

(3)

and

(4)

fastening

speaker to door.

2. Hand tap speaker grille to door (7).

3. Install handle plug (6) and screw (1) to door.

4. Hand tap mirror flag (2) to door (7).

PM

DOOR - FRONT

23 - 19

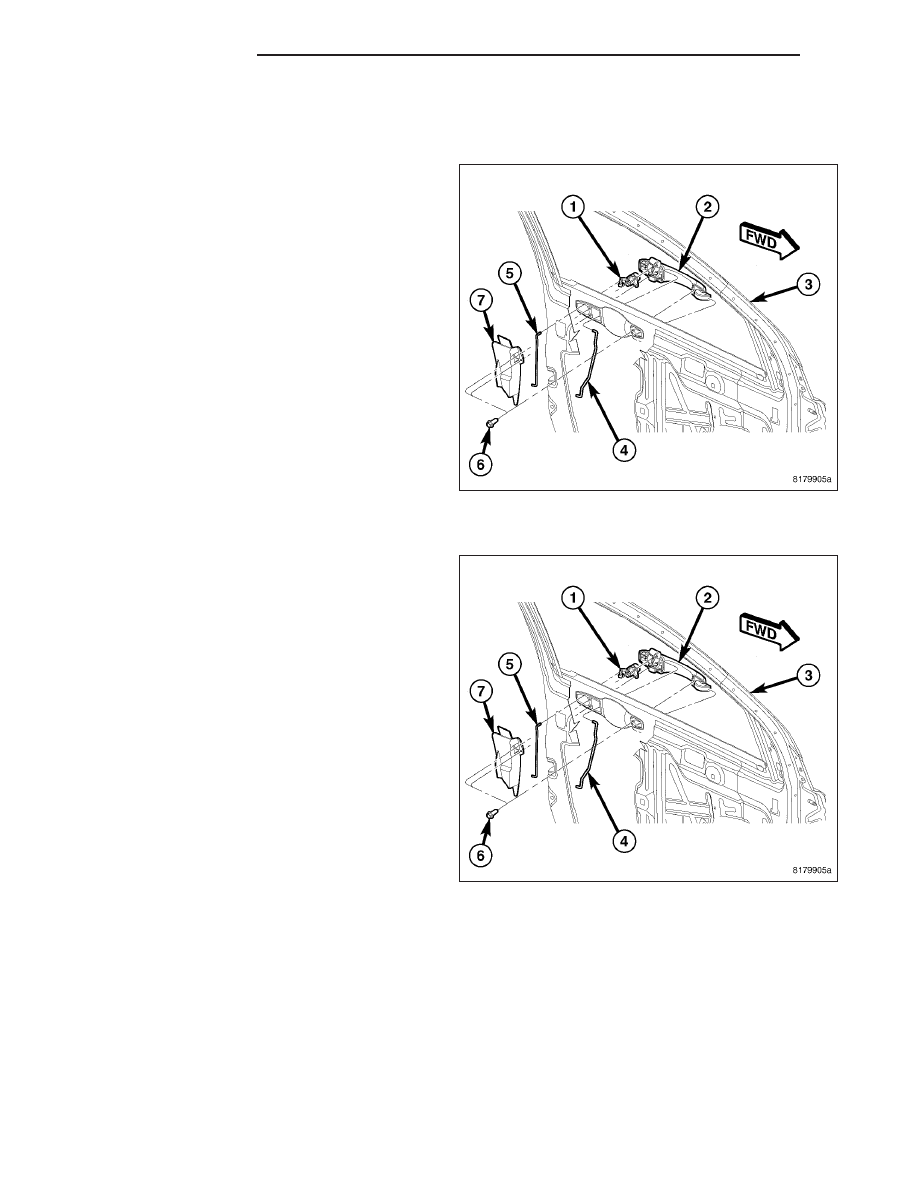

FRONT DOOR OUTSIDE HANDLE

REMOVAL

1. Remove bolster. (Refer to 23 - BODY/DOOR -

FRONT/DOOR - REMOVAL)

2. Remove door plugs. (Refer to 23 - BODY/DOOR -

FRONT/DOOR - REMOVAL)

3. Remove door module. (Refer to 23 - BODY/DOOR

- FRONT/DOOR MODULE - REMOVAL)

4. Raise window to up position.

5. Remove key cylinder lock link rod (5) from lock cyl-

inder (1).

6. Remove handle link rod (4) from handle (2).

7. Remove screws (6) from handle assembly (2).

8. Remove handle assembly (2) from door (3).

INSTALLATION

1. Raise window to up position.

2. Insert lock cylinder (1) into door handle (2) then

into door opening.

3. Tighten screws (6) to 8 N·m (6 ft. lbs.)

4. Connect lock cylinder link rod (5) on to lock cylin-

der (1).

5. Connect handle link rod (4) on to door handle (2).

23 - 20

DOOR - FRONT
