Ash Receiver

•

Fuel Filler Door Remote Control Latch Mechanism

•

Parking Brake Mechanism

•

Sliding Seat Tracks

•

Liftgate Latch

MOPAR

T

Multipurpose GREASE OR EQUIVALENT

•

All Other Hood Mechanisms

MOPAR

T

LOCK CYLINDER LUBRICANT OR EQUIVALENT

•

Door Lock Cylinders

•

Liftgate Lock Cylinder

TORQUE

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

All seat belt anchor bolts

40

30.

—

All seat belt anchor nuts

40

30

—

All seat belt retractor bolts

40

30

—

Liftgate hinge nuts

15

11

—

Liftgate latch striker

22

16

—

Front door outside handle

8

6

—

Front door mirror nuts

5

4

—

Front door latch assembly

9

7

—

Front seat forward, rearward, inboard, outboard bolt

51

38

—

Front seat track to floor pan bolts

55

40

—

Front seat inboard pivot bolt

40

30

—

Front seat recliner to seat cushion frame

12

9

—

Front seat track to cushion frame bolt

12

9.

—

Front seat back

40

30

—

Front seat back recliner to seat back

12

9

—

Front door hinge to hinge pillar bolt

26

19

—

Front door hinge nuts

28

21

—

Front door latch striker

26

19

—

Hood to hinge nuts

20

15

—

Hood hinge nuts

20

15

—

Hood latch striker

14

10

—

Instrument panel cowl fasteners

21

15

—

Liftgate hinge

15

11

—

Liftgate hinge to body

20

15

—

Liftgate latch

8

6

—

Liftgate striker

23

17

—

Rear door glass to regulator bolt

11

–

105

Rear door handle

8

6

—

Rear door hinge to B-pillar bolt

26

19

—

Rear door latch

9

7

—

Rear door latch striker

26

19

—

Rear seat cushion front mounting bolts

56

42

—

PM

BODY

23 - 13

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Rear seat back bolt

46

34

—

Rear seat back and seat belt buckle anchor nut

57

42

—

Seat belt anchor bolt

47

35

—

Seat back assembly

40

30

—

Seat back pivot bolt

45

33

—

Seat back latch bolts

28

21

—

Seat belt buckle bolt

45

33

—

Seat cushion strap bolts

11

8

—

Sunroof assembly fasteners

9

—

80

Sunroof side bracket fasteners

9

—

80

23 - 14

BODY

PM

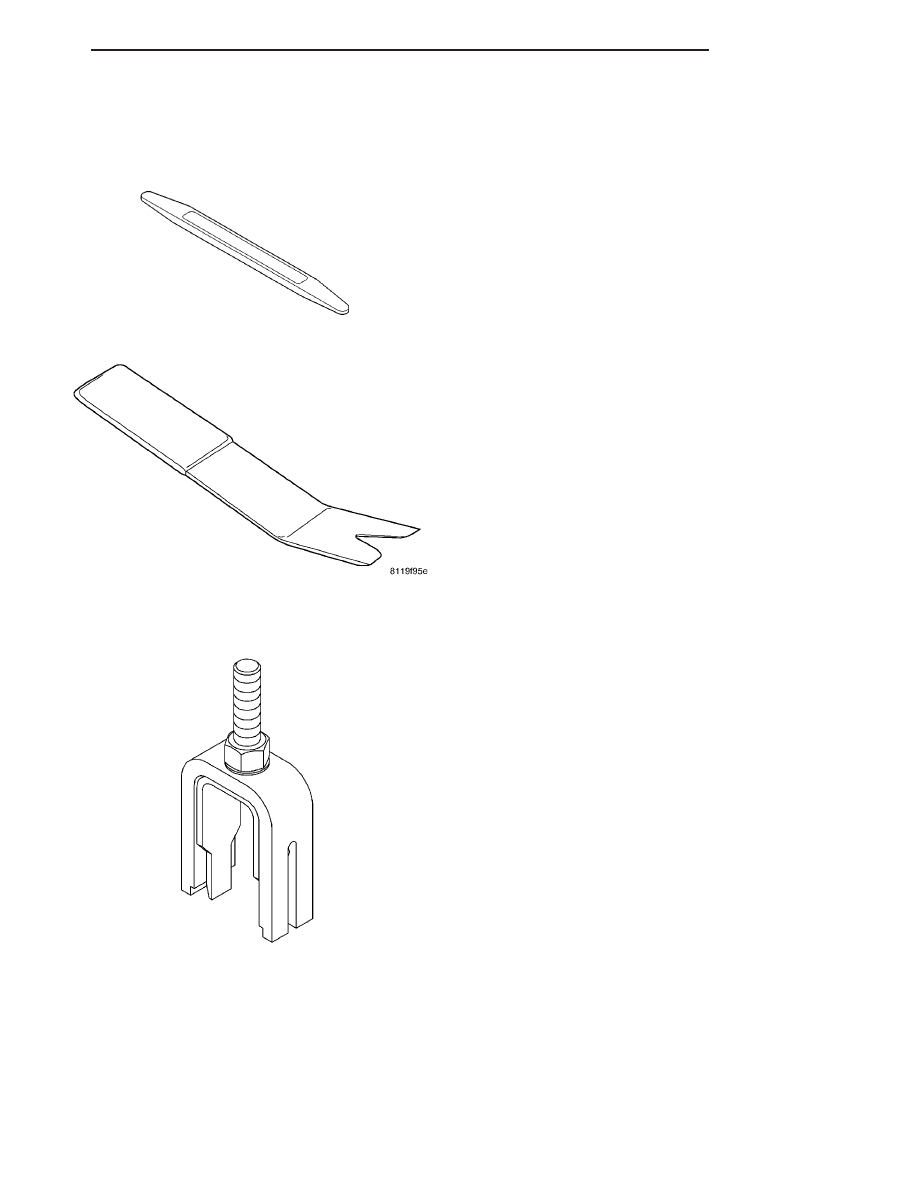

SPECIAL TOOLS

BODY

STICK, TRIM C 4755

REMOVER, MOLDINGS C-4829-A

Fig. 1 STRAIN GAUGE HOLDER 9689

PM

BODY

23 - 15

DOOR - FRONT

TABLE OF CONTENTS

page

page

FRONT DOOR LATCH STRIKER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

DOOR- OUTSIDE MIRROR

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

DOOR-PLUGS

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

FRONT DOOR OUTSIDE HANDLE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

SPEAKER AND GRILLE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

FRONT DOOR HINGE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

FRONT DOOR - BOLSTER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

FRONT DOOR GLASS

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

FRONT DOOR INSIDE HANDLE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

FRONT DOOR LATCH

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
ADJUSTMENTS

FRONT DOOR LATCH ADJUSTMENT . . . . . . . . . 30

FRONT DOOR WINDOW REGULATOR

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

DOOR MODULE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
