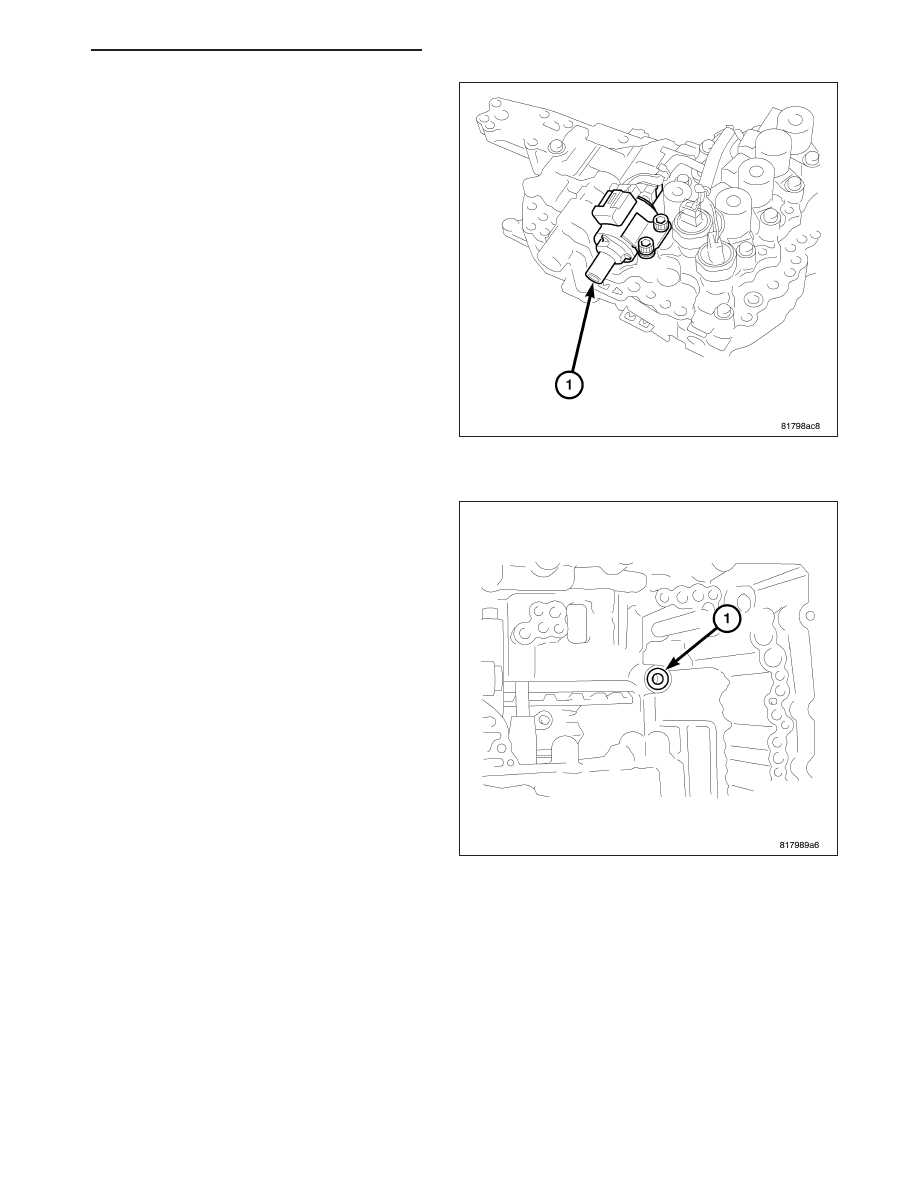

7. Remove the stepping motor (1) from the valve

body.

ASSEMBLY

CAUTION: Do not re-use the lip seal. Apply CVT
fluid when installing the lip seal.

1. Install the new lip seal (1) into the transaxle case.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 431

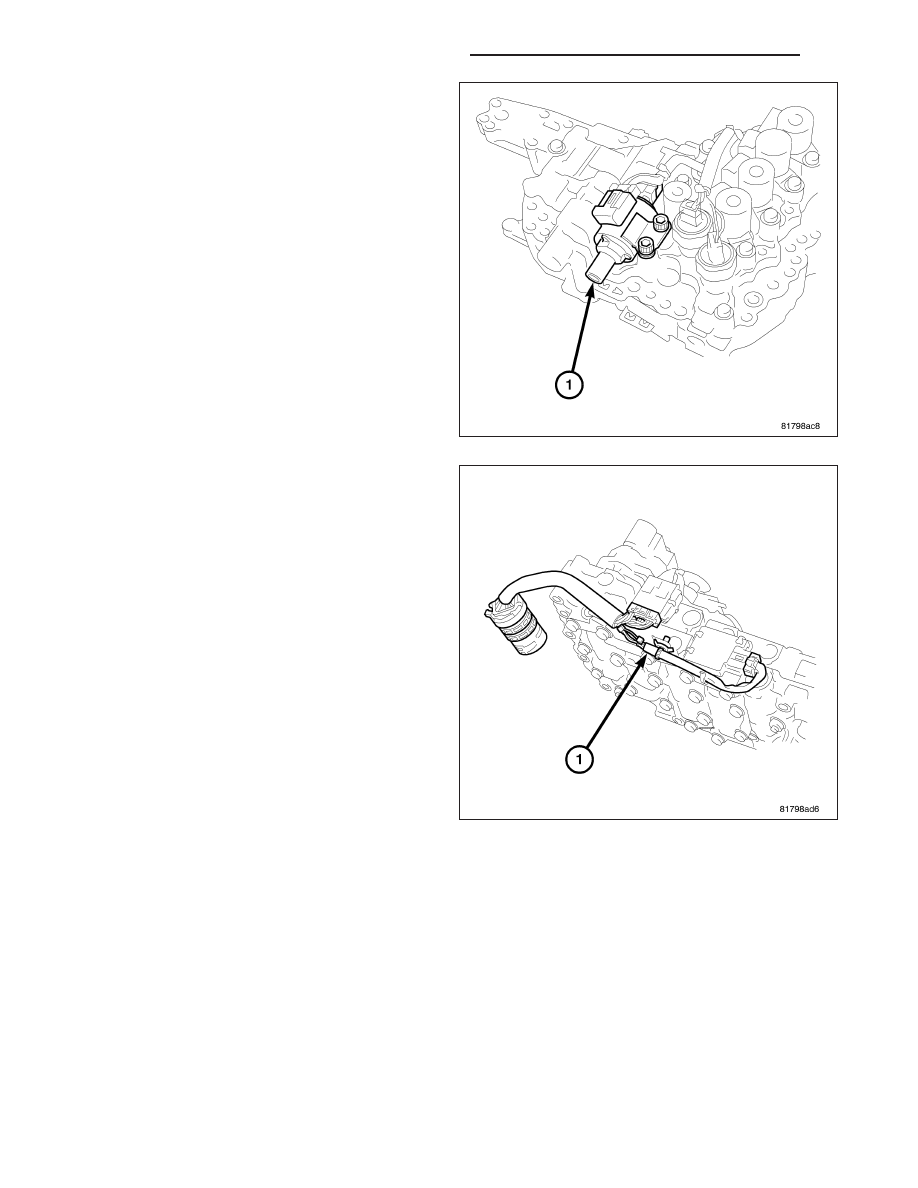

2. Install the stepping motor (1) onto the control valve

body. Install and Torque the mounting bolts to 8
N·m (70 in.lbs.).

3. Install the valve body harness (1) onto the control

valve body.

21 - 432

AUTOMATIC - CVT-SERVICE INFORMATION

PM

CAUTION: Ensure the manual valve is free of dirt,
lint or other debris. Apply CVT fluid when install-
ing the manual valve.

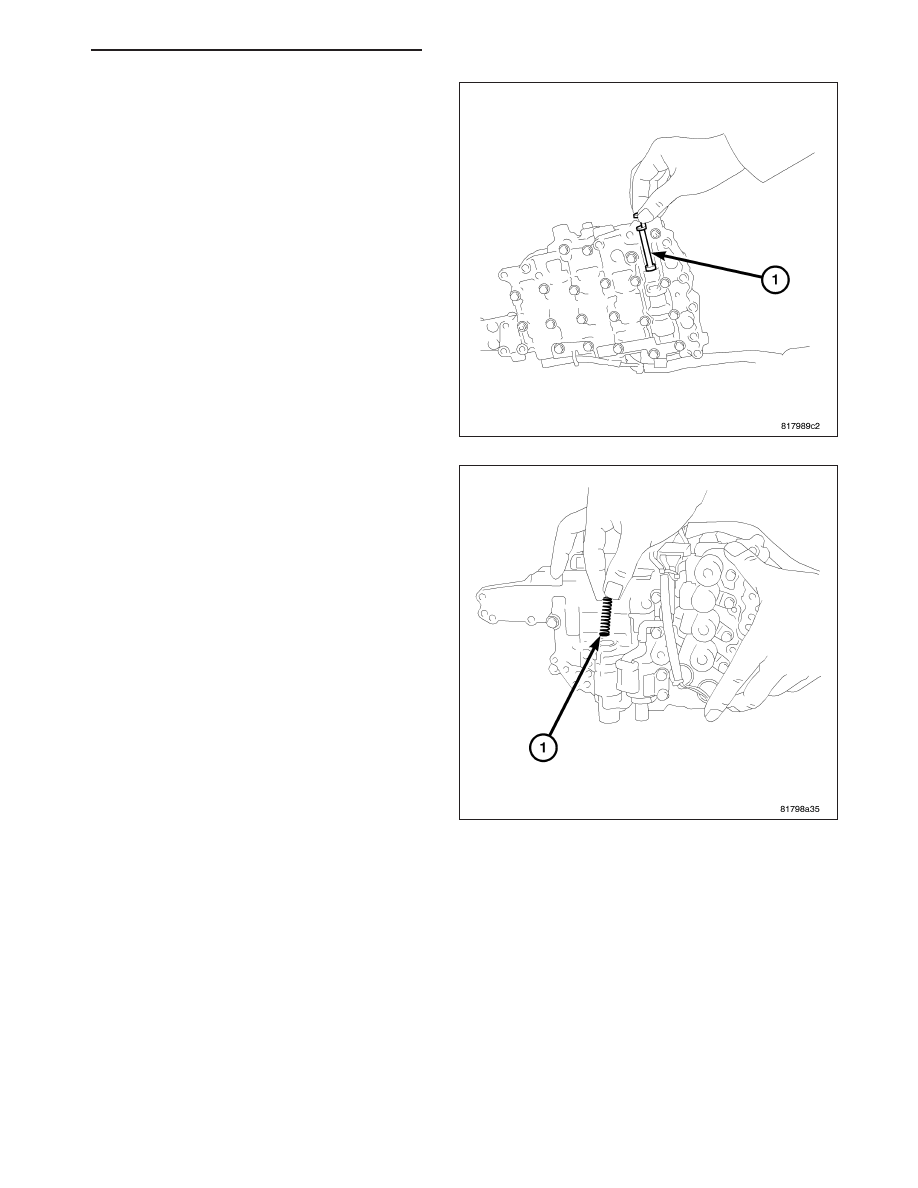

4. Install the manual valve (1) into the control valve

body.

5. Install the return spring (1) into the control valve

body.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 433

CAUTION: Apply CVT fluid when installing the pul-
ley ratio linkage.

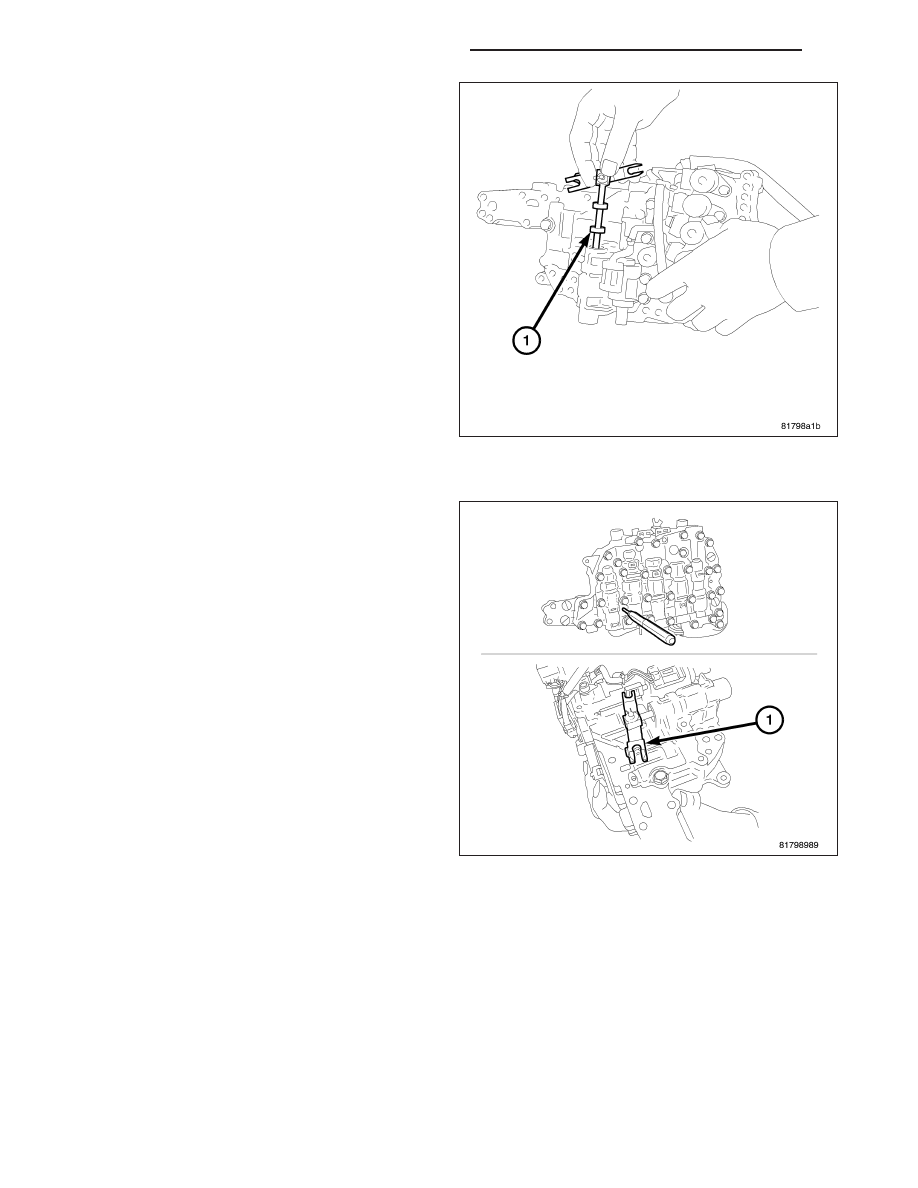

6. Hook the pawl of the pulley ratio linkage (1) onto

the stepping motor and install it on the control
valve.

INSTALLATION

1. To install the control valve body assembly on to the

transaxle case, insert a 75 mm (3 in.) long 3 mm
(0.118 in.) rod or wire into the linkage stopper hole
of the control valve assembly to set the pulley ratio
linkage (1) in position.
