CLUTCH-FORWARD

DISASSEMBLY

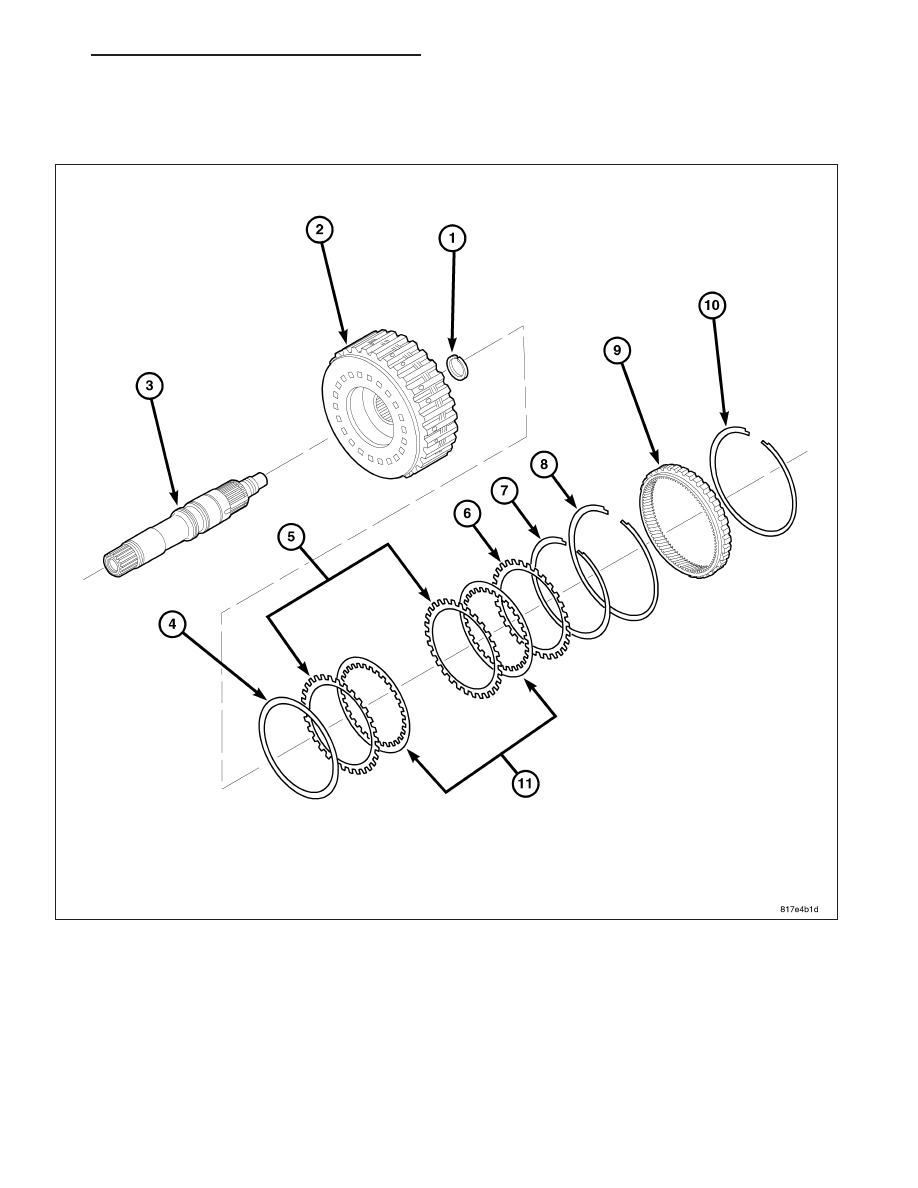

NOTE: Refer to the exploded views as necessary when performing the following steps.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 403

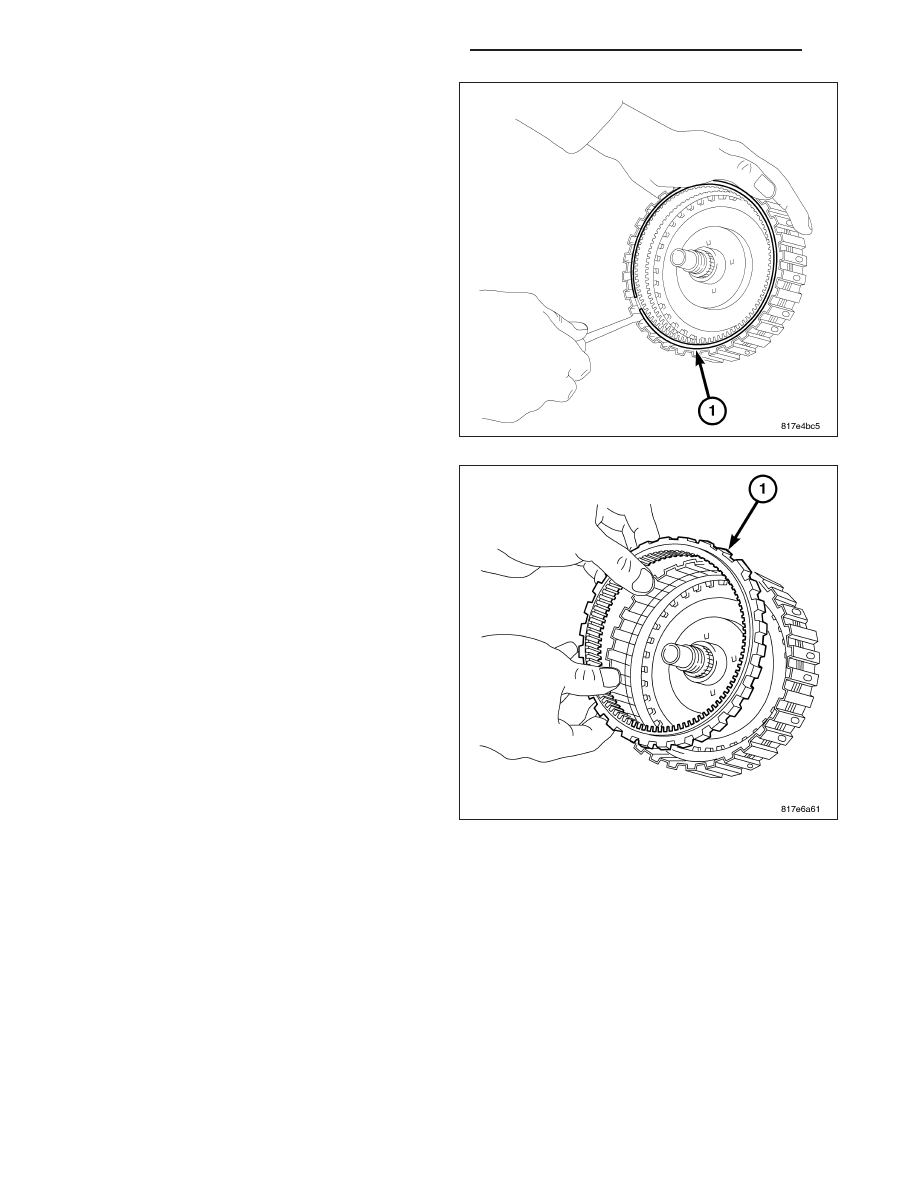

1. Remove the snap ring (1) from the forward clutch

drum using a flat head screwdriver.

2. Remove the internal gear (1) from the forward

clutch drum.

21 - 404

AUTOMATIC - CVT-SERVICE INFORMATION

PM

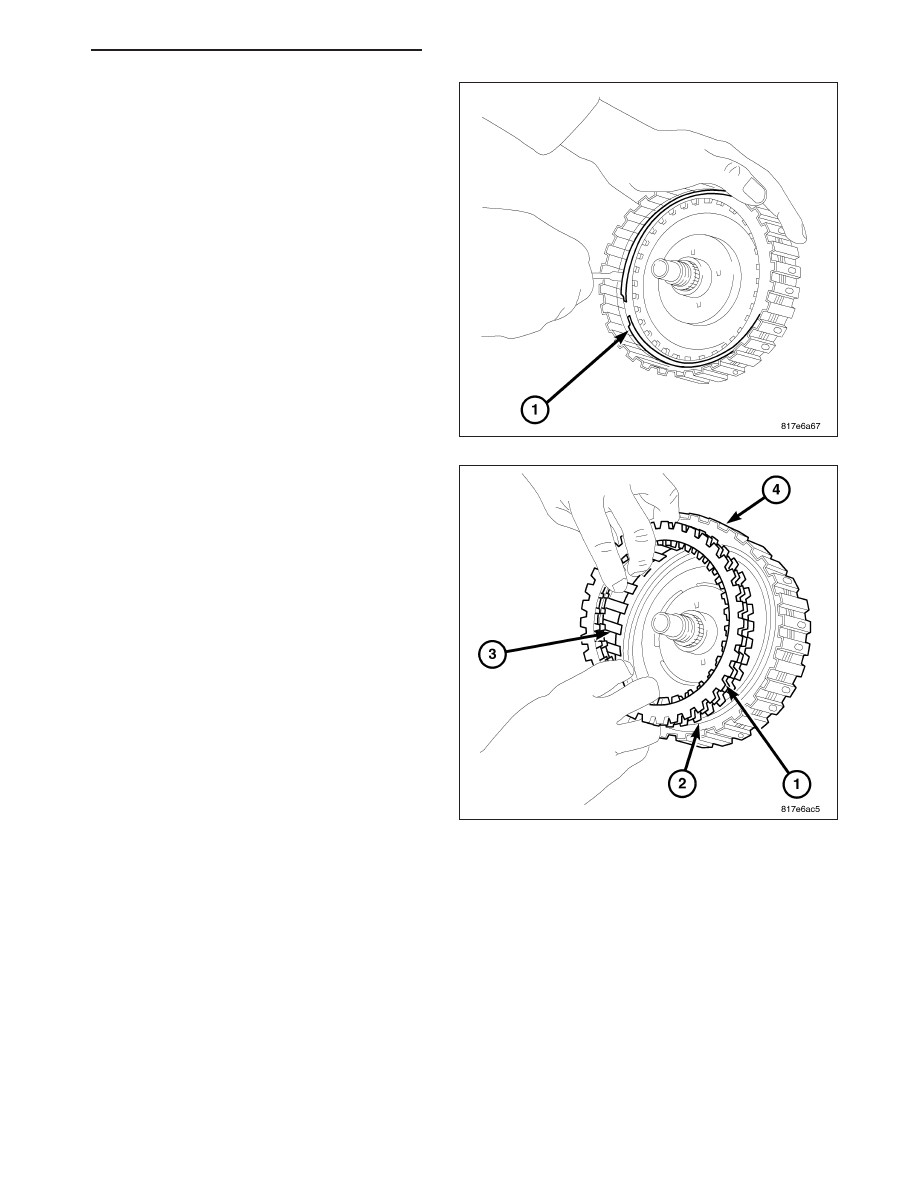

3. Remove the snap rings (1) from the forward clutch

drum using a flat head screwdriver.

4. Remove the retaining plate (1), the drive and

driven plates (3), and the dish plate (2) from the
forward clutch drum (4).

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 405

CAUTION: Do not expand the snap ring beyond
necessity and do not deform it.

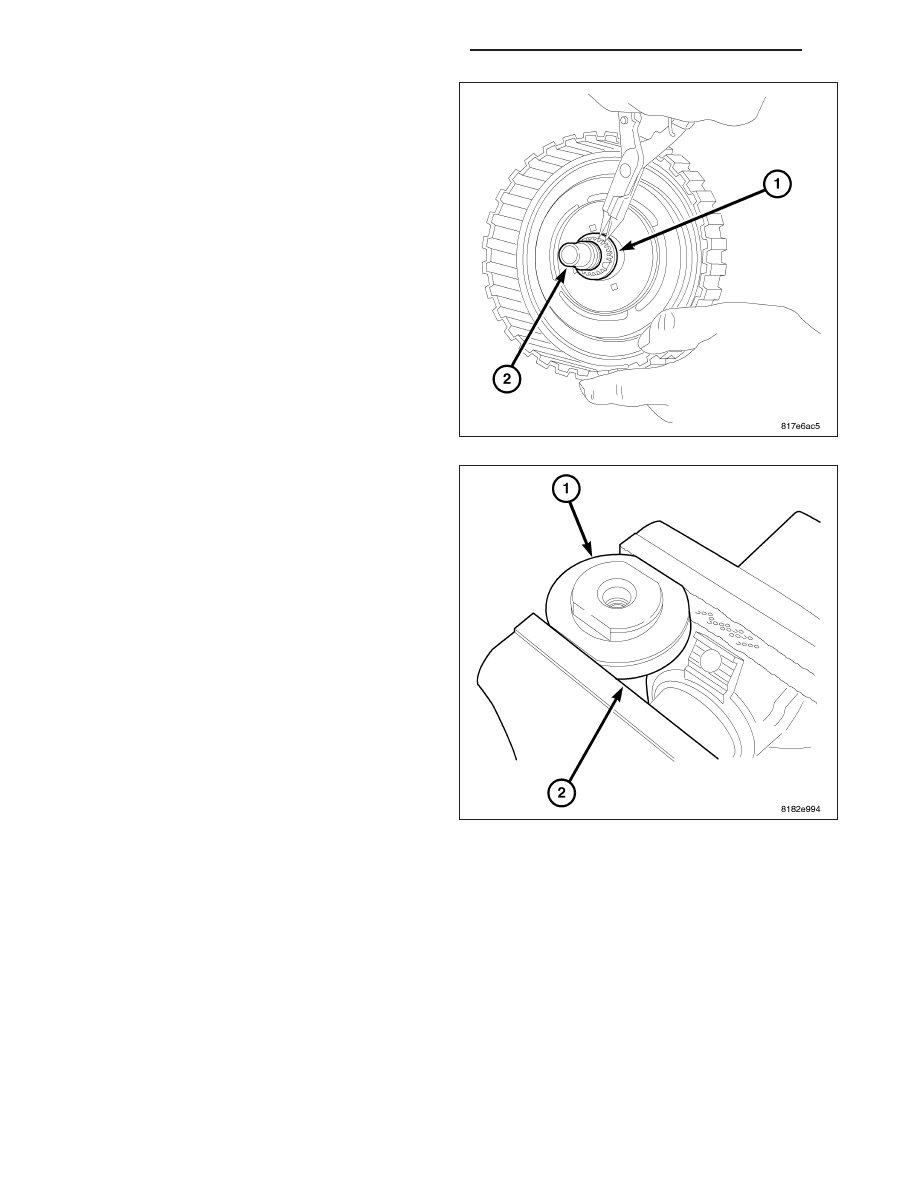

5. Remove the snap ring (1), and remove the input

shaft (2) from the forward clutch drum.

6. Place bottom of Compressor 8900 (1) in Vice (2).

21 - 406

AUTOMATIC - CVT-SERVICE INFORMATION

PM
