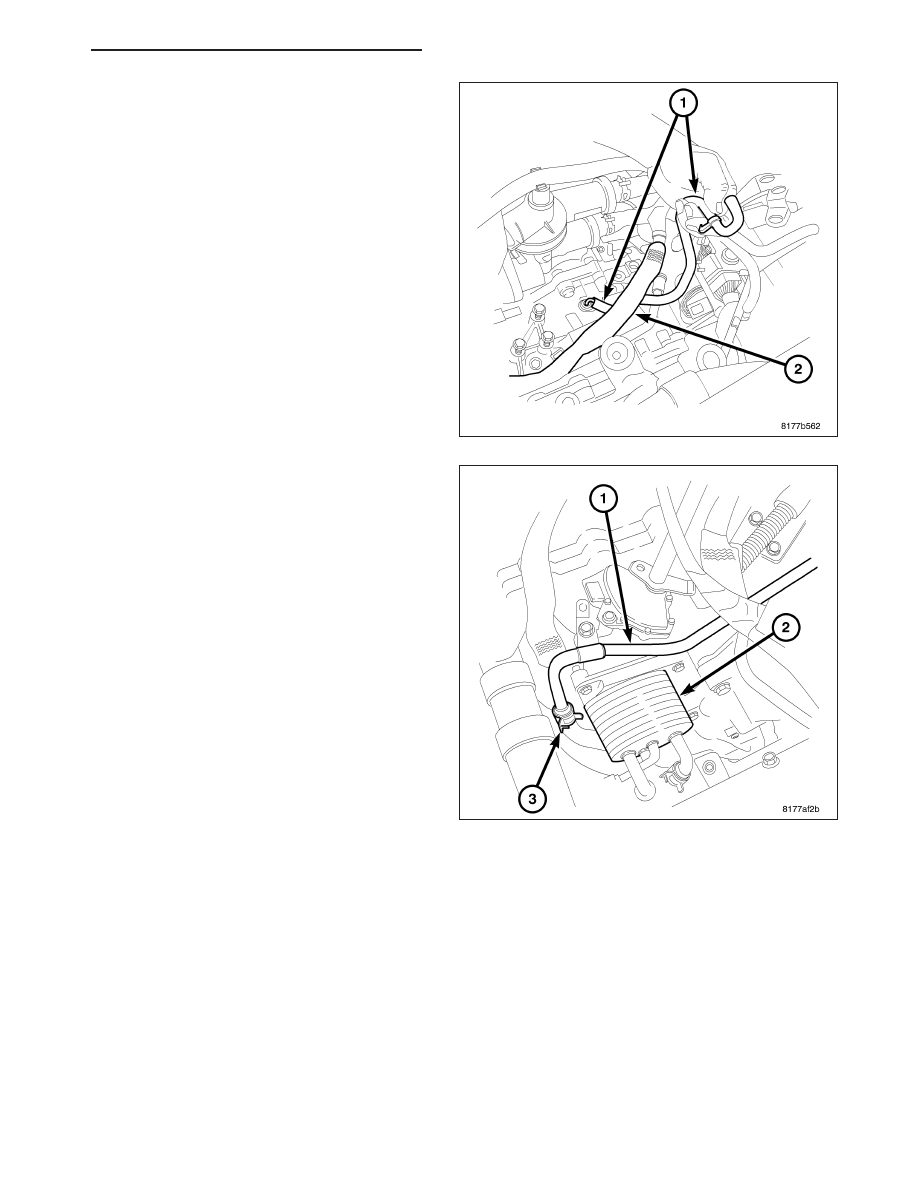

21. Connect the transmission vent tube (1).

22. Install the heater hose at transmission cooler tube

(3).

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 395

23. Connect coolant lines at transmission cooler.

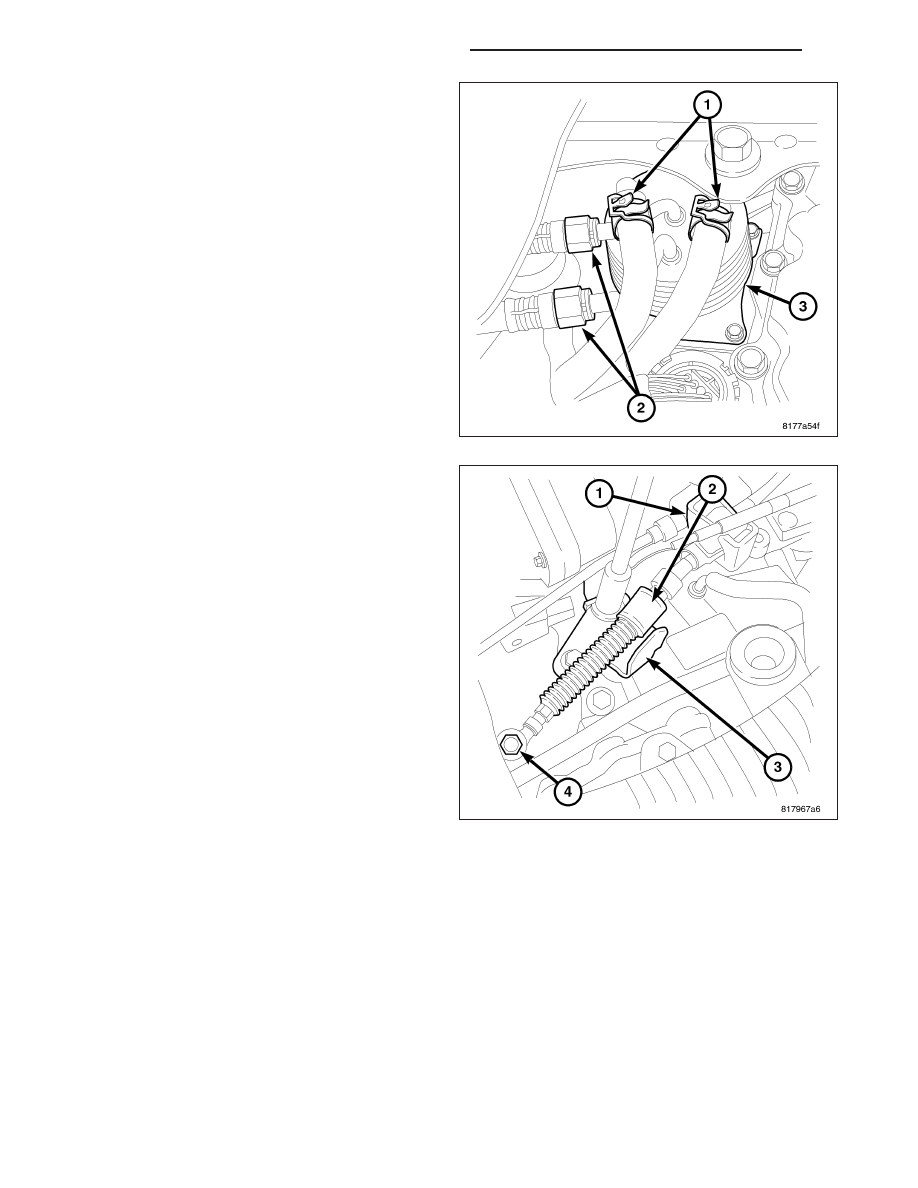

24. Install the shiftier cable (1) and bracket (2) torque

to 11 N·m (105 in. lbs.).

25. Install the vacuum supply lines.

21 - 396

AUTOMATIC - CVT-SERVICE INFORMATION

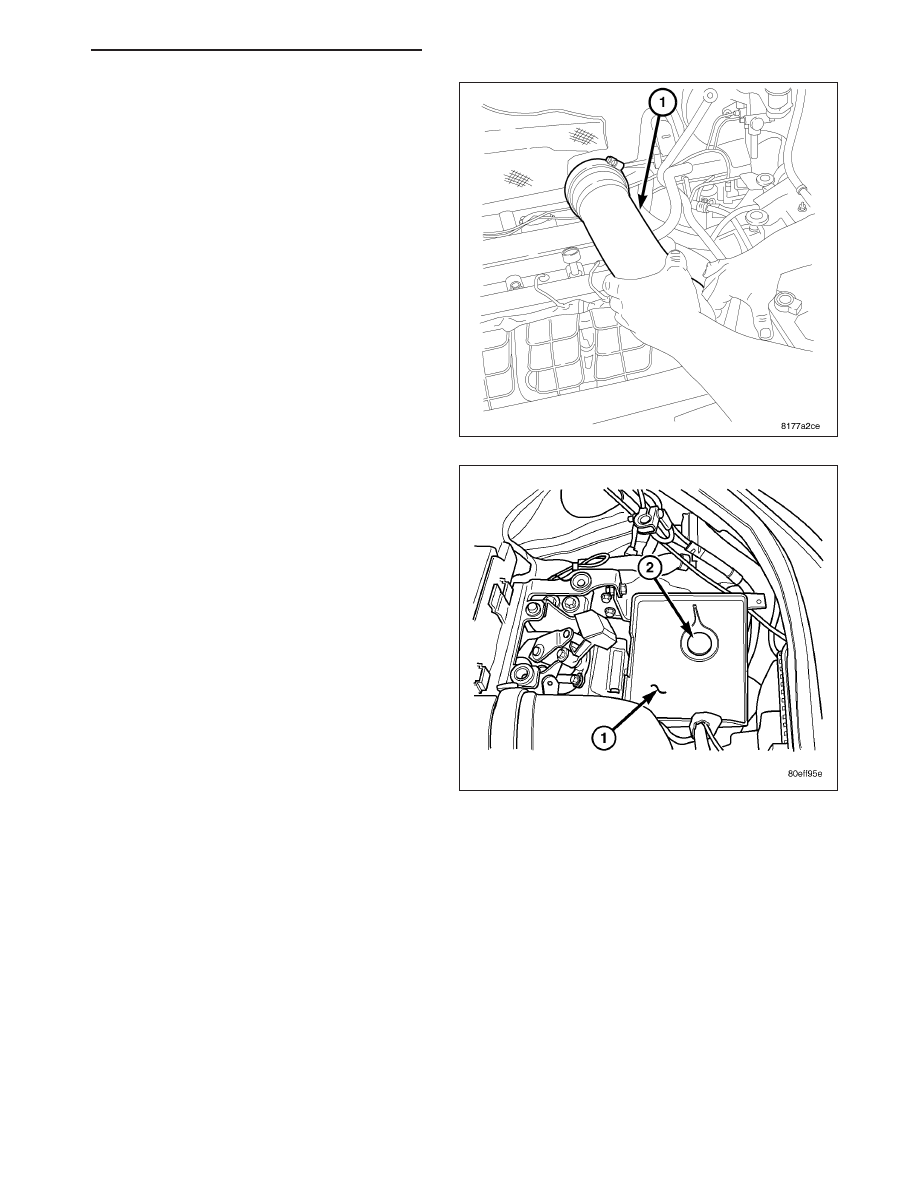

PM

26. Install intake air tube (1).

27. Fill engine coolant (Refer to 7 - COOLING -

STANDARD PROCEDURE).

28. Install the battery tray (1).

29. Install the battery.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 397

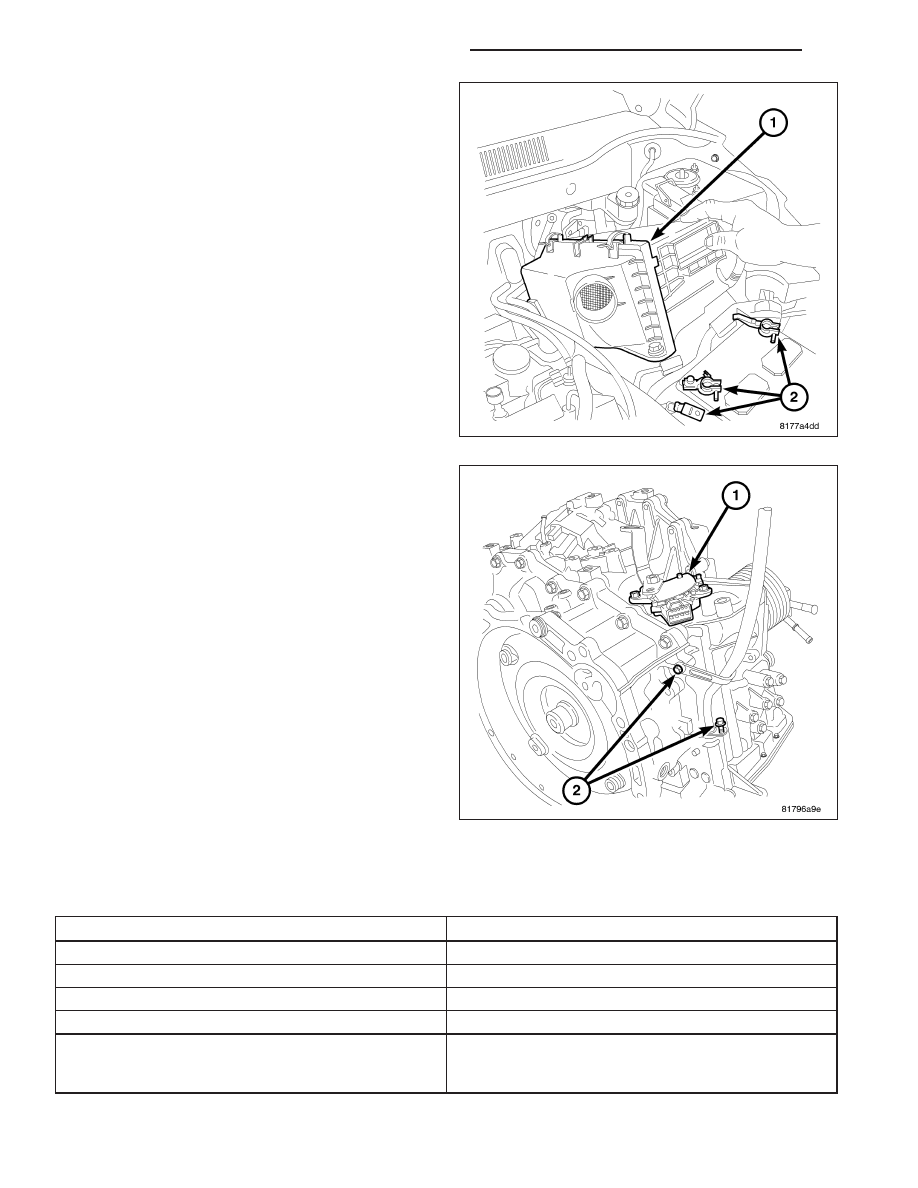

30. Install the air cleaner assembly (1).

31. Connect battery cables (2).

32. Install the transmission fill tube (1) Torque bolt to

9 N·m (79 in. lbs.).

33. Fill the transmission with fluid to the correct level.

CAUTION: Use only MOPAR

T

CVTF +4, use of any

other type of automatic transmission fluid may
cause damage to the CVT.

34. Road test vehicle and inspect for leaks.

SPECIFICATIONS -

CLEARANCES

DESCRIPTION

SPECIFICATION

Forward clutch

1.2-1.5 mm (0.047-0.059 in.)

Forward Clutch, Total end play

0.25 - 0.55 mm (0.010 - 0.022 in)

Required differential preload

0.17 mm (0.007 in)

Required preload , Reduction gear

0.13-0.19 mm (0.005-0.0075 in)

Reduction Assembly required select shim

Reduction assembly measurement , minus reduction
assembly measurement, plus reduction assembly
measurement , plus 0.16 mm (0.006 in)

21 - 398

AUTOMATIC - CVT-SERVICE INFORMATION
