5. Install the transmission crossmember and bolts, (2)

torque to 75 N·m (55 ft lbs.).

6. Install the through bolt at the front transmission

mount (1) and torque to 75 N·m (55 ft lbs.).

7. Install rear mount through bolt (1) and torque bolt

to 75 N·m (55 ft lbs.).

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 391

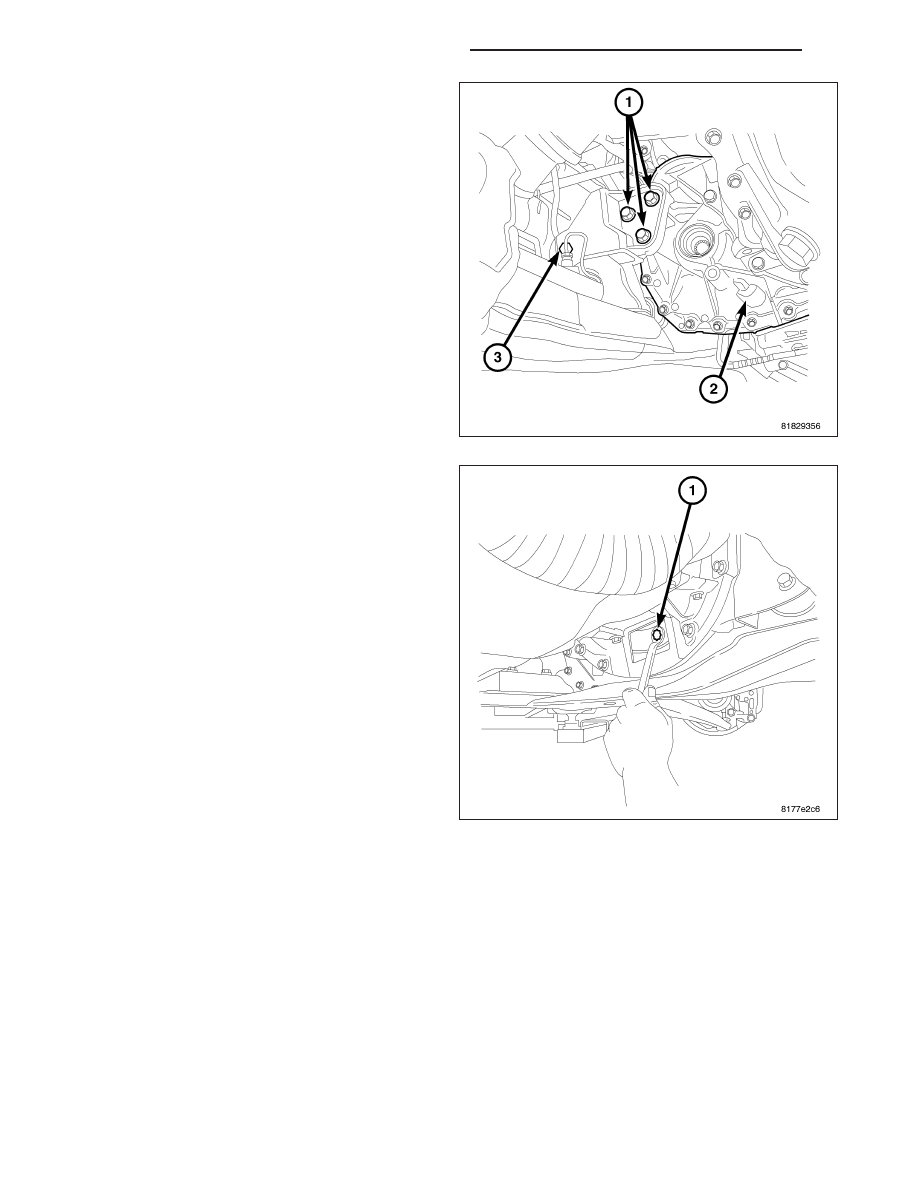

8. Install rear mount to transaxle and torque bolts (1)

to 75 N·m (55 ft lbs.).

9. Install new torque converter bolts (1) and torque to

88 N·m (65 ft. lbs.).

21 - 392

AUTOMATIC - CVT-SERVICE INFORMATION

PM

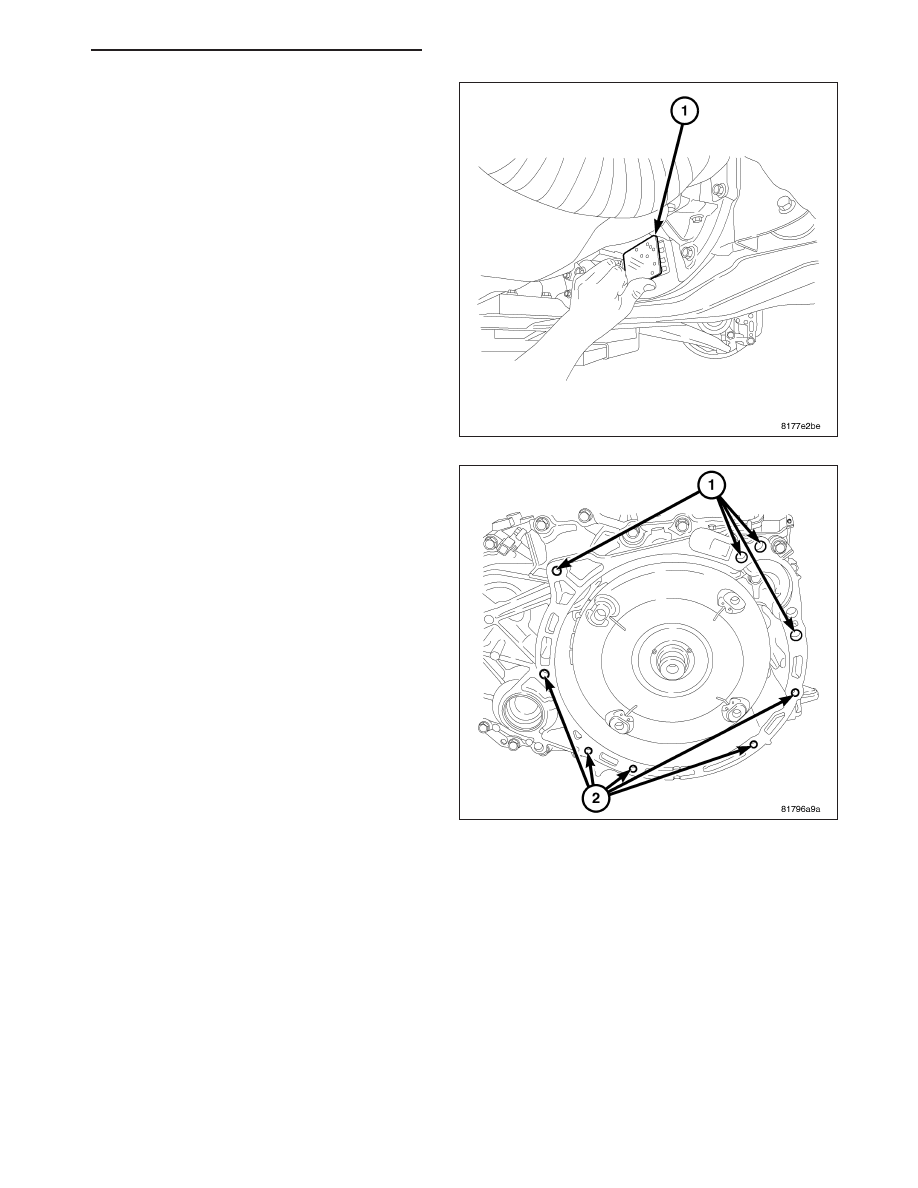

10. Install cover at torque converter (1).

11. Install the PTU if equipped (Refer to 21 - TRANS-

MISSION/TRANSAXLE/POWER

TRANSFER

UNIT - INSTALLATION).

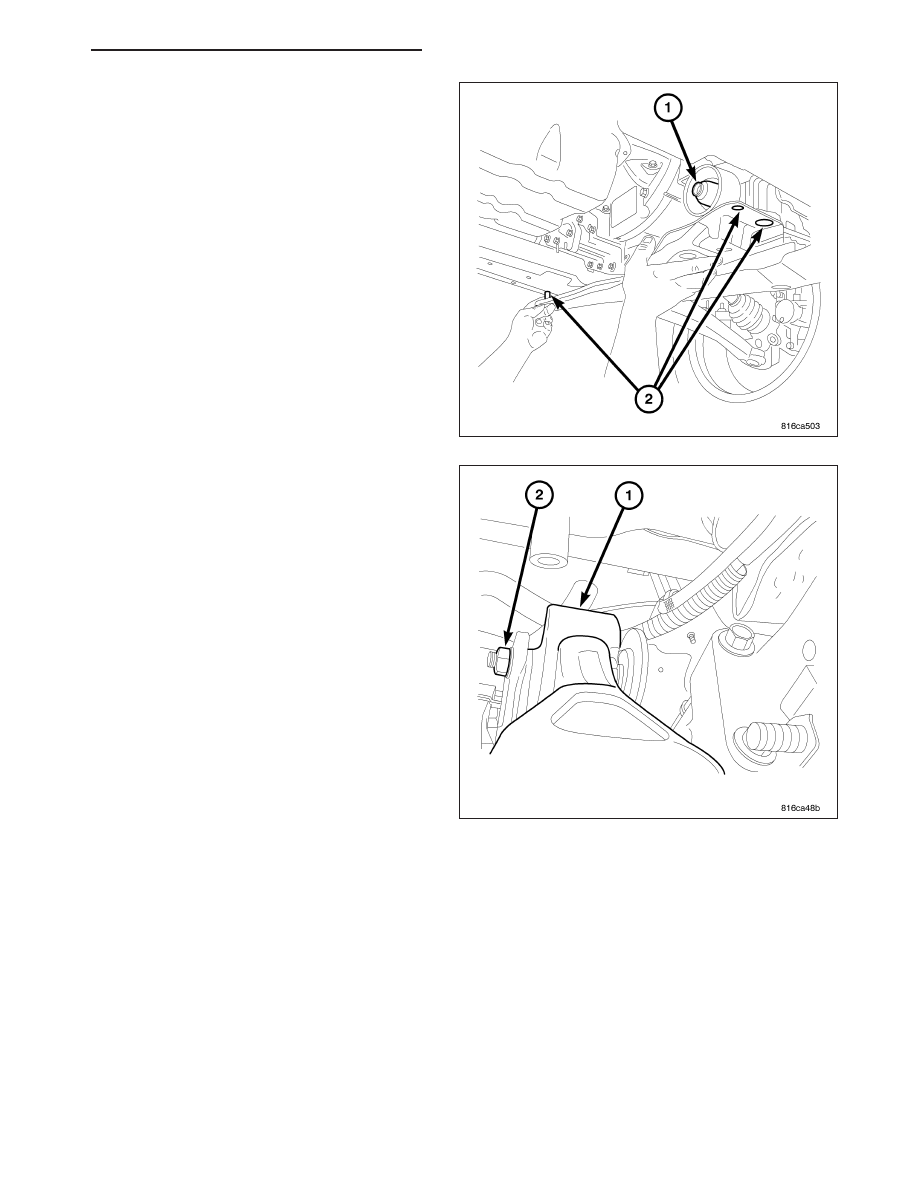

12. Install the right front lower splash shield.

13. Install the left front lower splash shield.

14. Install left half and right half shafts to the trans-

axle (Refer to 3 - DIFFERENTIAL & DRIVELINE/
HALF SHAFT - INSTALLATION).

15. Install both front wheels (Refer to 22 - TIRES/

WHEELS - REMOVAL).

16. Lower hoist.

17. Install upper bell housing bolts (1) and torque to

108 N·m (80 ft. lbs.).

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 393

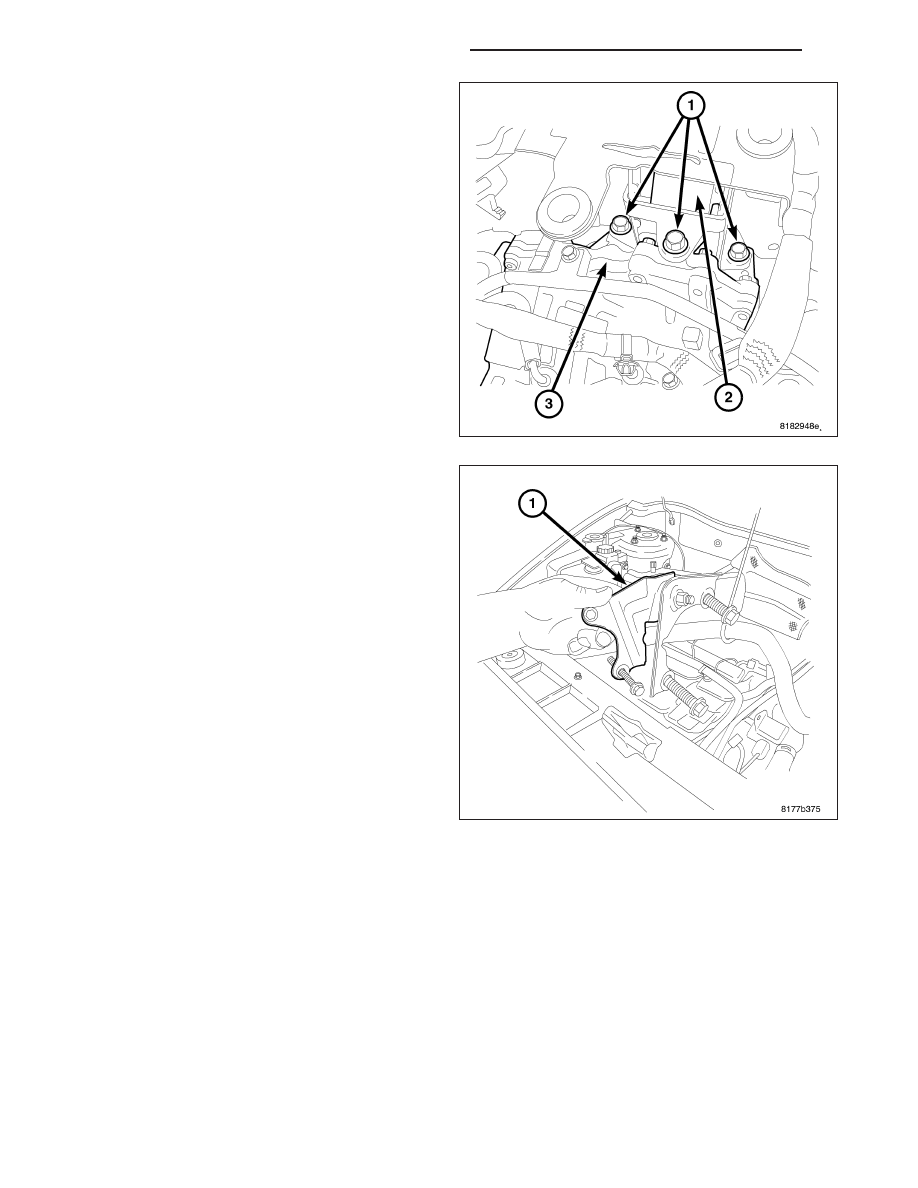

18. Install the upper mount bolts and torque to 75

N·m (55 ft lbs.).

19. Install the upper mount through bolt and torque 75

N·m (55 ft lbs.).

20. Install the throttle body support bracket (1) and

torque to 11 N·m (105 in. lbs.).

21 - 394

AUTOMATIC - CVT-SERVICE INFORMATION

PM
