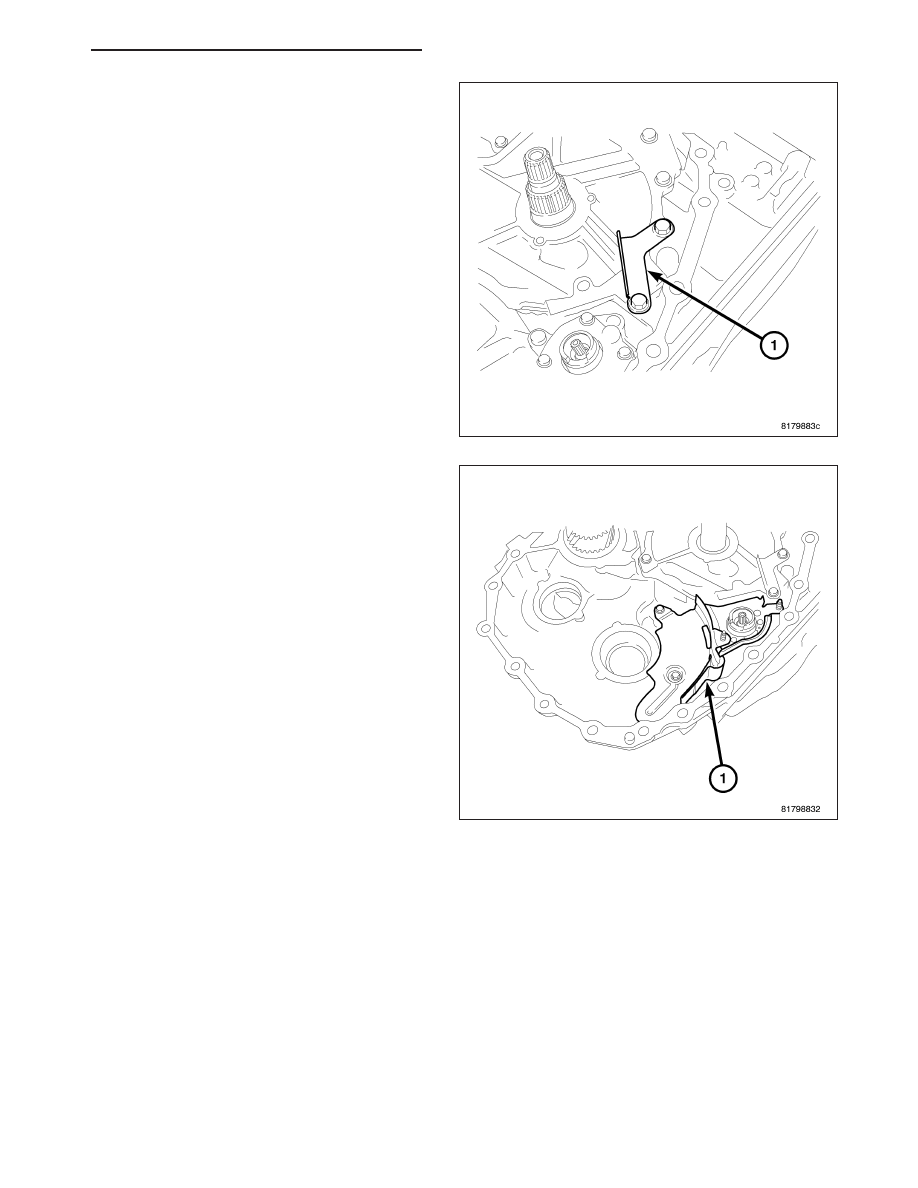

74. Install the baffle plate (1) temporarily with the

mounting bolts.

75. Install the baffle plate (1). Install and Torque the

mounting bolts to 6 N·m (52 in.lbs.).

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 375

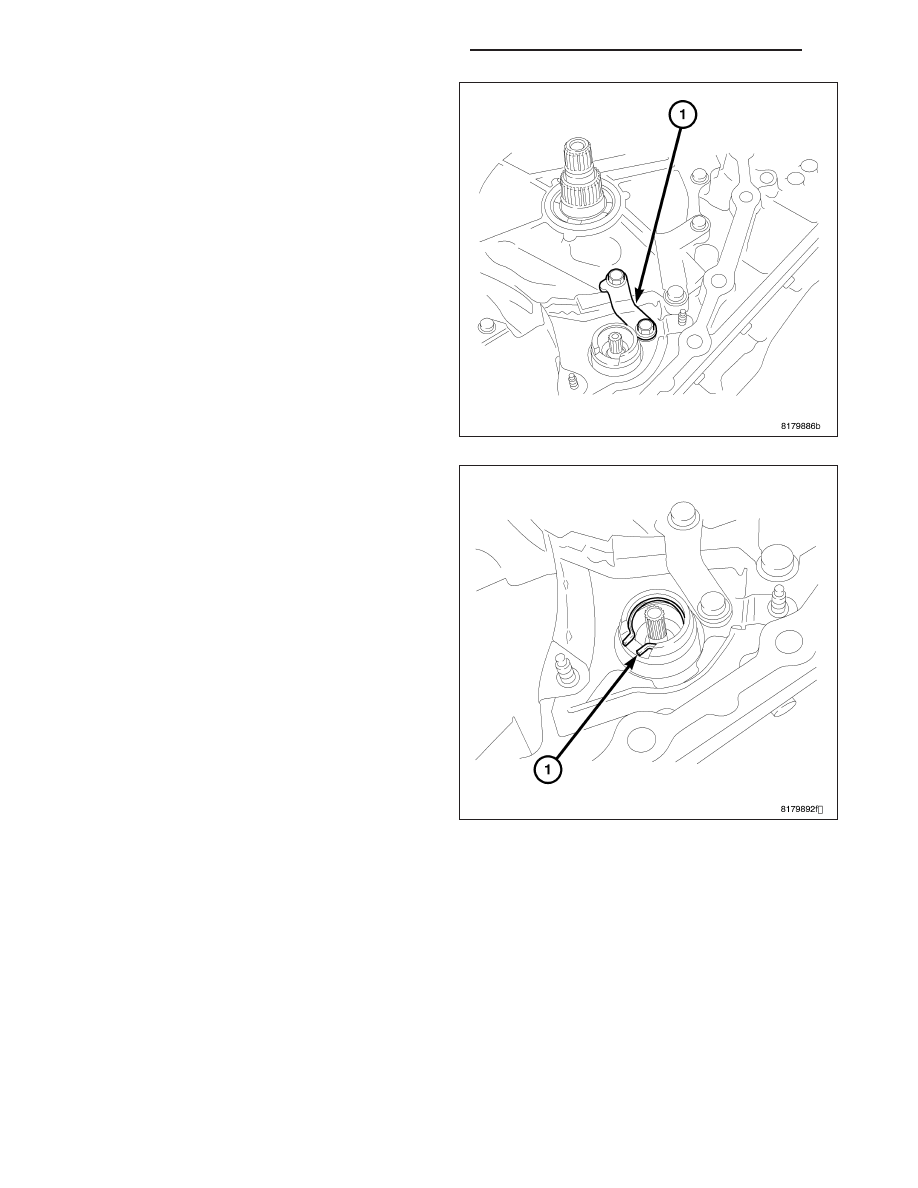

76. Install the bracket (1) as shown. Torque the

mounting bolts of the oil pump cover, baffle plate,
and brackets to 26 N·m (19 in.lbs.).

77. Install the snap ring (1) into the oil pump.

21 - 376

AUTOMATIC - CVT-SERVICE INFORMATION

PM

CAUTION: Be sure to align the pawl of the thrust
washer with the alignment hole of the oil pump
cover. Apply Vaseline or assembly lube when
installing the thrust washer.

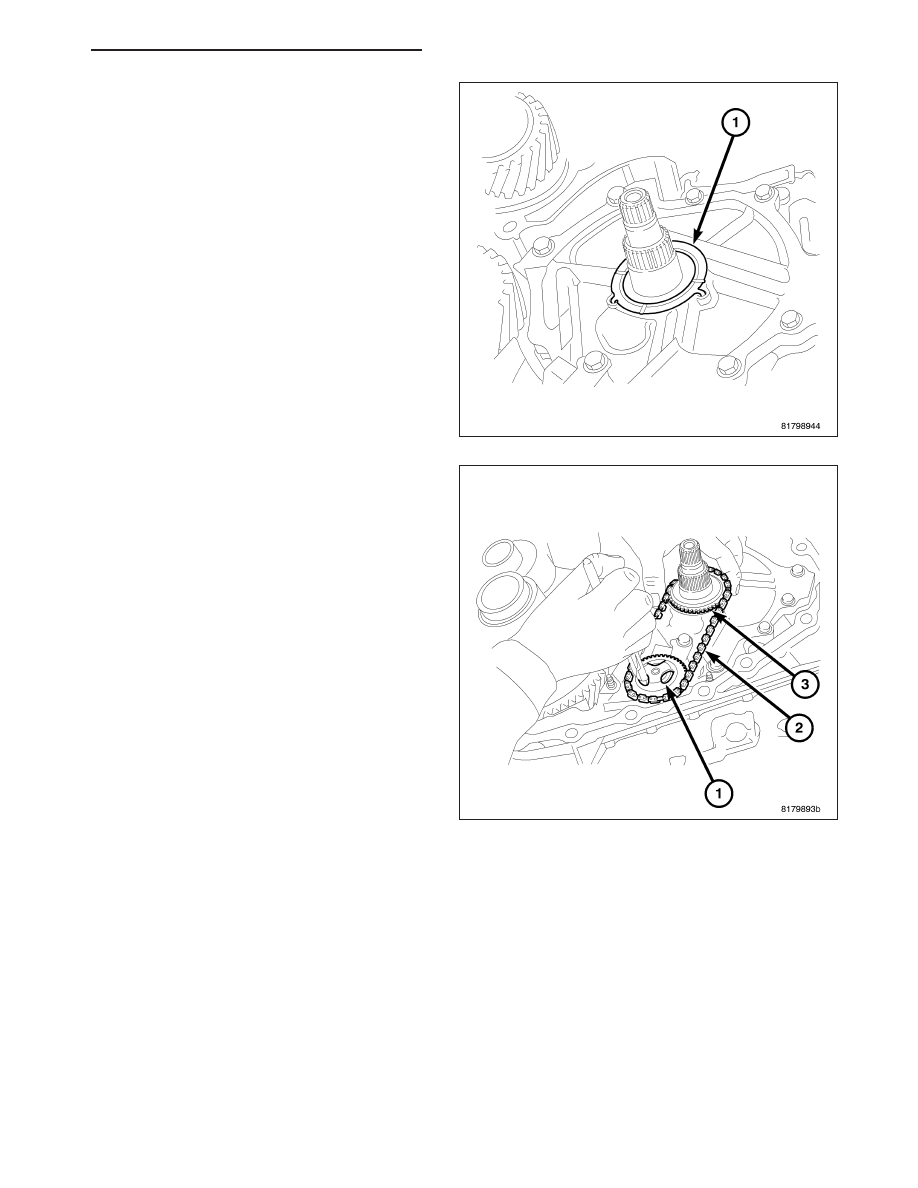

78. Install the thrust washer (1) onto the oil pump

cover.

CAUTION: When necessary to replace any of the
driven sprocket, oil pump chain, or drive sprocket,
replace all components as a matched set. Pull the
driven sprocket up softly and check that the
driven sprocket is securely installed.

79. Expand the snap ring (1).

80. Install the driven sprocket, oil pump chain (2) and

drive sprocket (3).

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 377

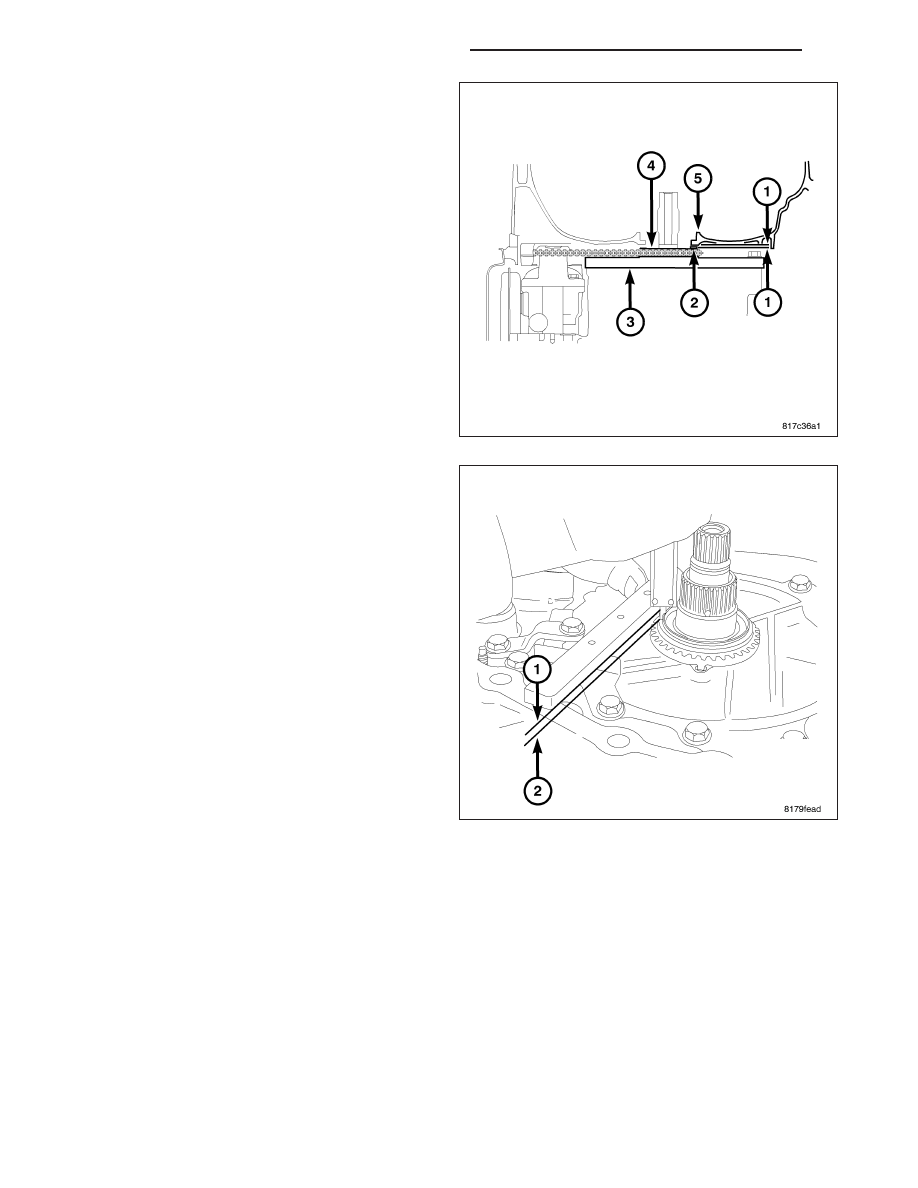

81. The required clearance for the oil pump drive

sprocket is 0.10-0.23 mm (0.004-0.009 in.). Mea-
sure the clearance (1) between the oil pump drive
sprocket (4) and the converter housing (5) in the
following procedure:

NOTE: Gauge bar 6311 can be used for doing the
following measurement

82. Measure the distance (1-2) from the edge of the

transaxle case to the select shim installation sur-
face of the drive sprocket. This is the oil pump
drive sprocket measurement one.

21 - 378

AUTOMATIC - CVT-SERVICE INFORMATION
