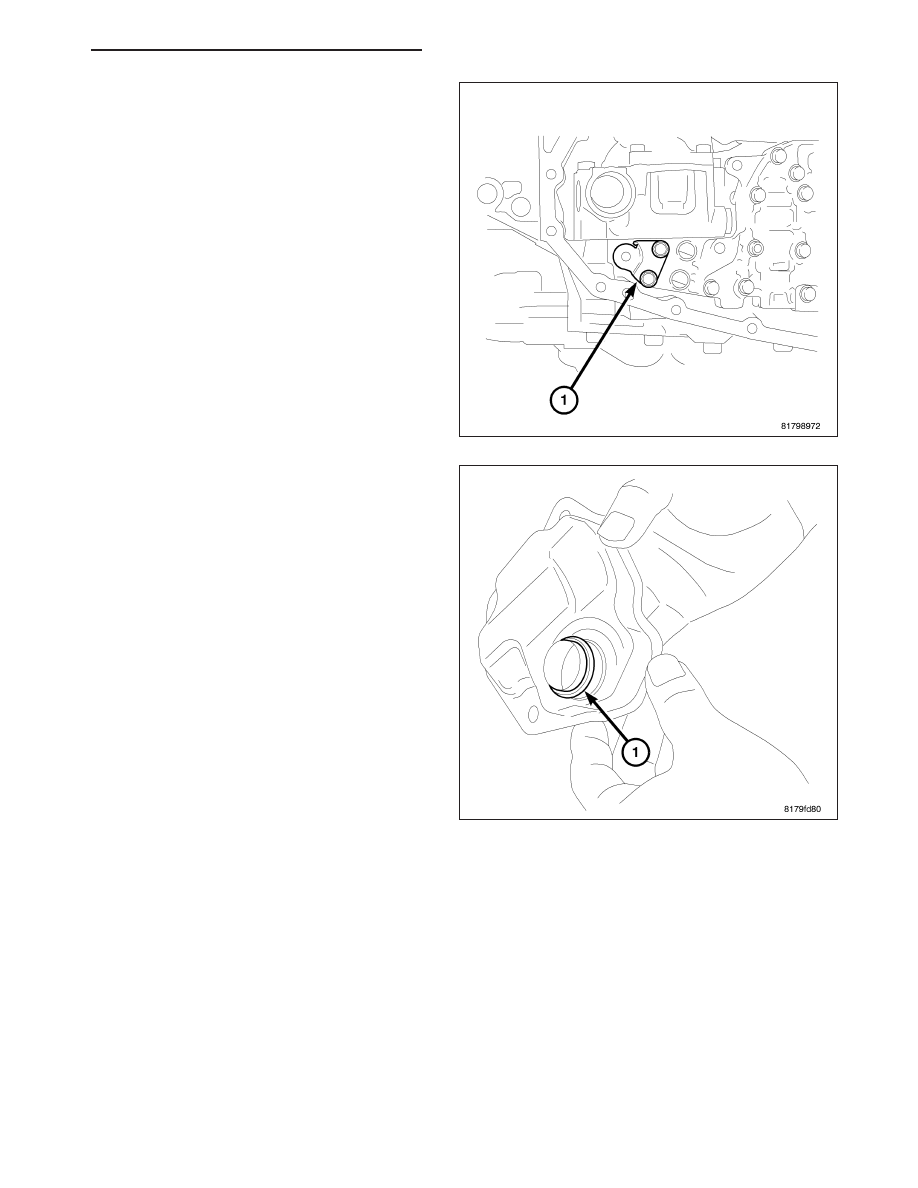

66. Install the bracket (1) onto the valve body assem-

bly. Install and Torque the mounting bolts to 8 N·m
(70 in.lbs.).

CAUTION: Do not re-use the o-ring. Apply CVT
fluid when installing the o-ring.

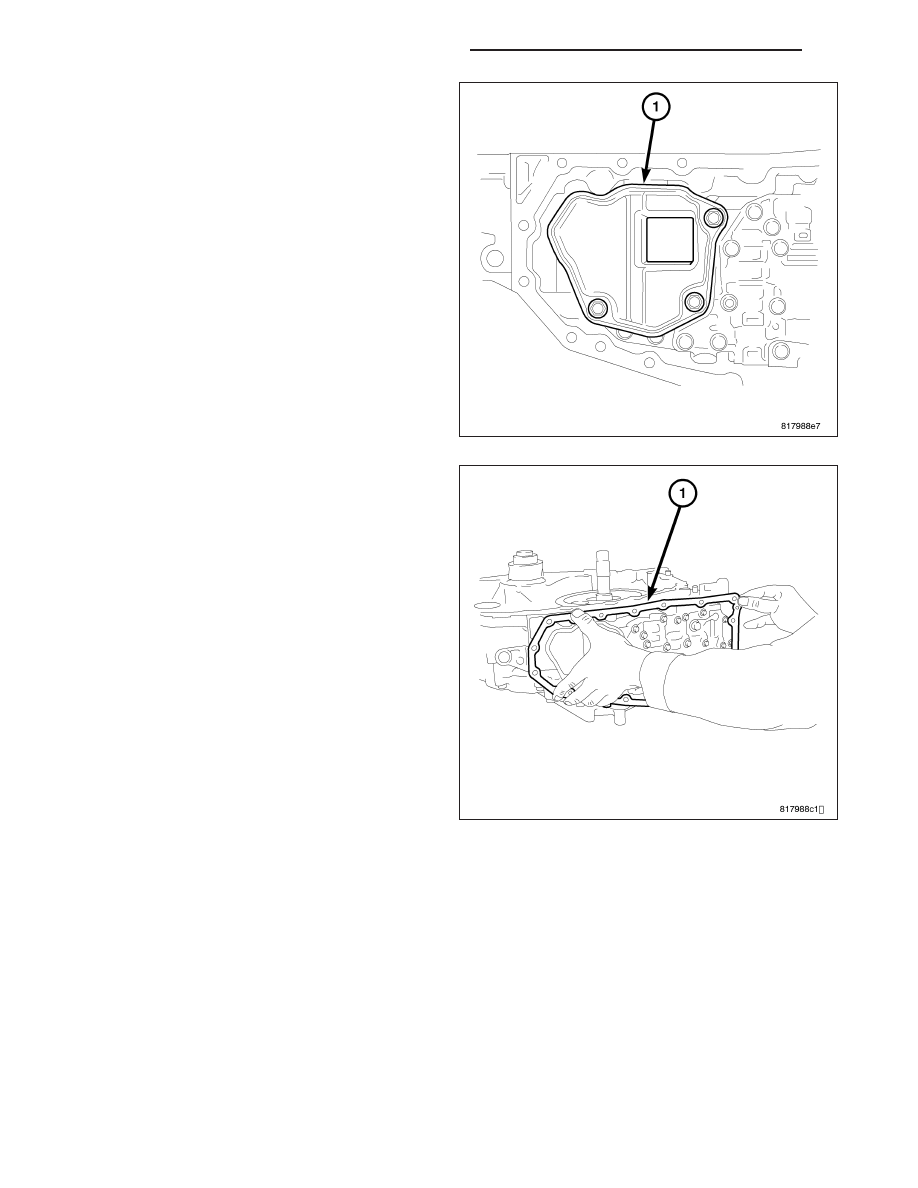

67. Install the new o-ring (1) onto the new oil strainer.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 371

68. Install the new oil strainer (1) onto the valve body

assembly. Install and Torque the mounting bolts to
8 N·m (70 in.lbs.).

CAUTION: Do not re-use the oil pan gasket.
Remove any moisture, oil, and used gasket mate-
rial from the surface where the new gasket is to be
installed. When installing the oil pan gasket, align
the dowel pin with the dowel pin hole in the oil
pan gasket.

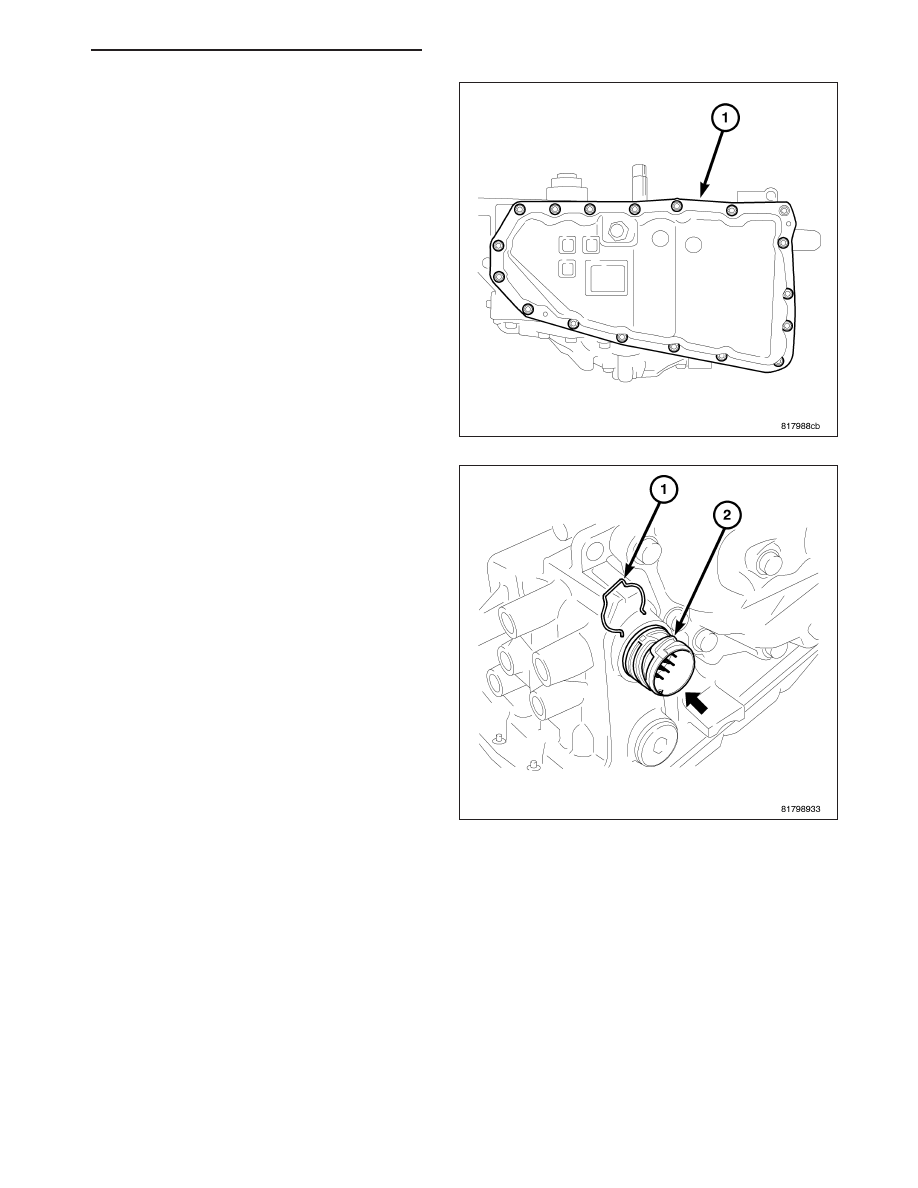

69. Install the oil pan gasket (1) onto the transaxle

case.

21 - 372

AUTOMATIC - CVT-SERVICE INFORMATION

PM

CAUTION: When installing the oil pan, align the
dowel pin of the transaxle case with the dowel pin
hole of the oil pan.

70. Install the oil pan on the transaxle case (1). Install

and Torque the mounting bolts to 8 N·m (70
in.lbs.).

71. Install the snap ring (1) onto the terminal body.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 373

CAUTION: Do not re-use the seal rings. Apply
Vaseline or assembly lube when installing the seal
rings.

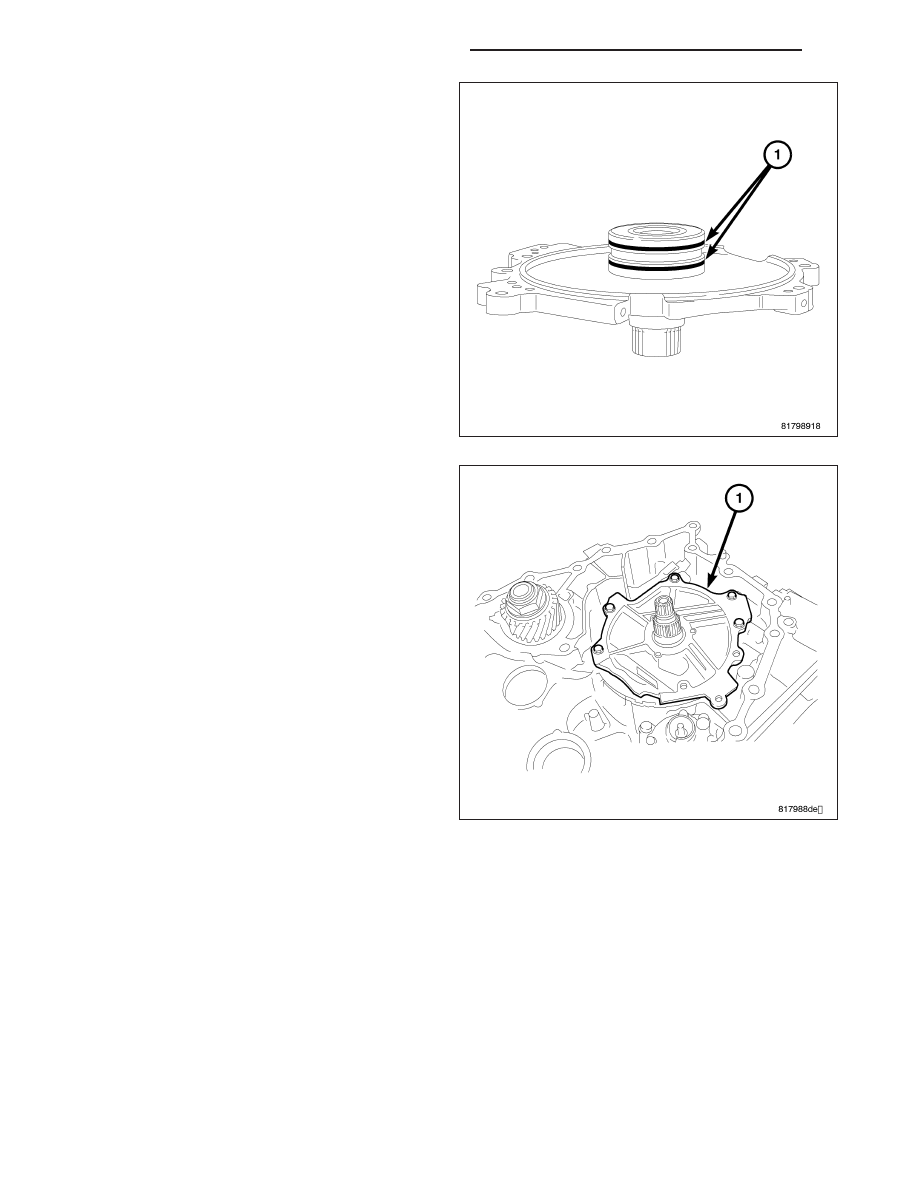

72. Install the new seal rings (1) onto the reaction

shaft support.

73. Install the reaction shaft support (1) onto the

transaxle case temporarily with the mounting
bolts.

21 - 374

AUTOMATIC - CVT-SERVICE INFORMATION

PM
