NOTE: One of the oil pump retaining bolts is
installed from the outside of the transaxle case in
the rear part of the oil pump.

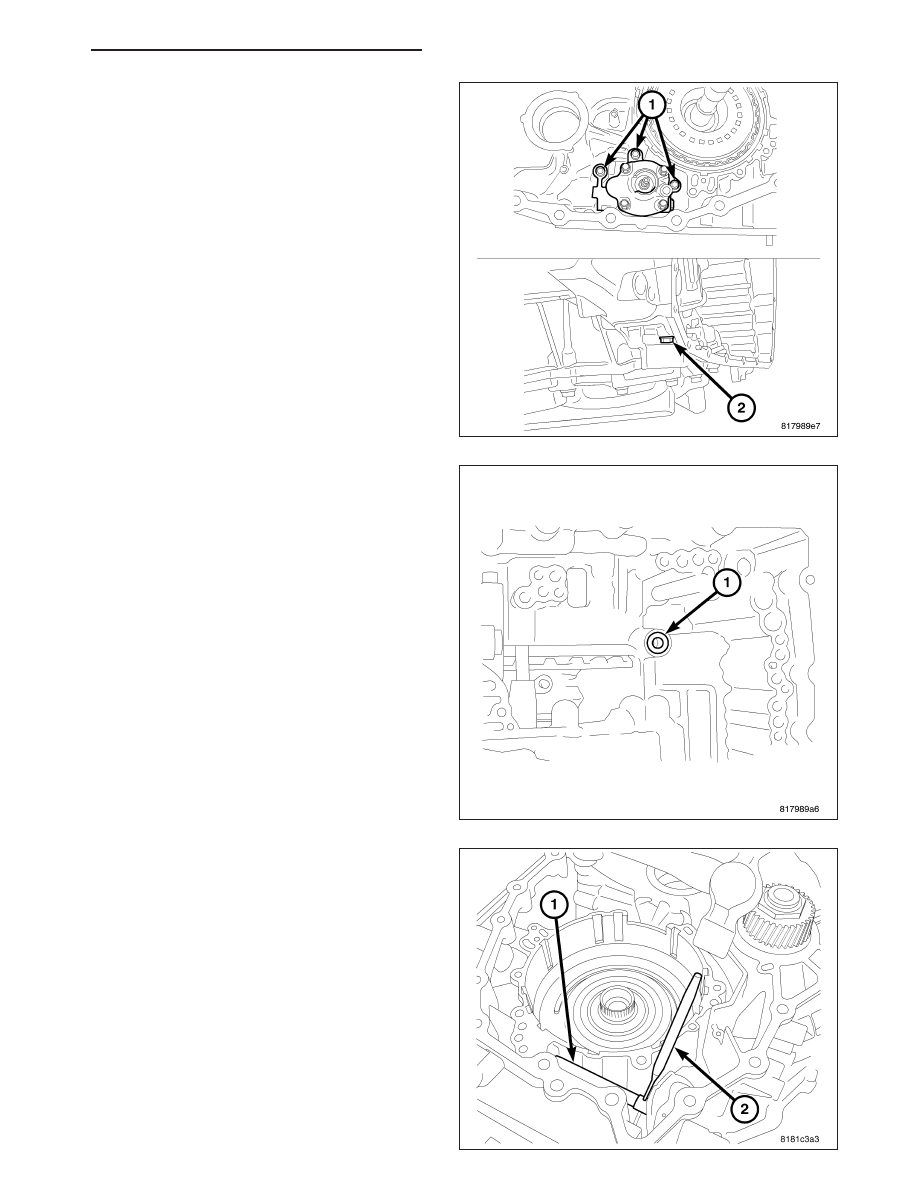

55. Install the oil pump on the transaxle case. Install

and tighten the mounting bolts (1) to 19 N·m (14
ft.lbs.) Install and torque the mounting bolt (2) to
28 N·m (20 ft.lbs.).

CAUTION: Do not re-use the lip seal. Apply CVT
fluid when installing the lip seal.

56. Install the new lip seal (1) into the transaxle case.

57.

Install the manual shaft (1) into the case.

58. install the pin at the manual shaft using a punch

(2)

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 367

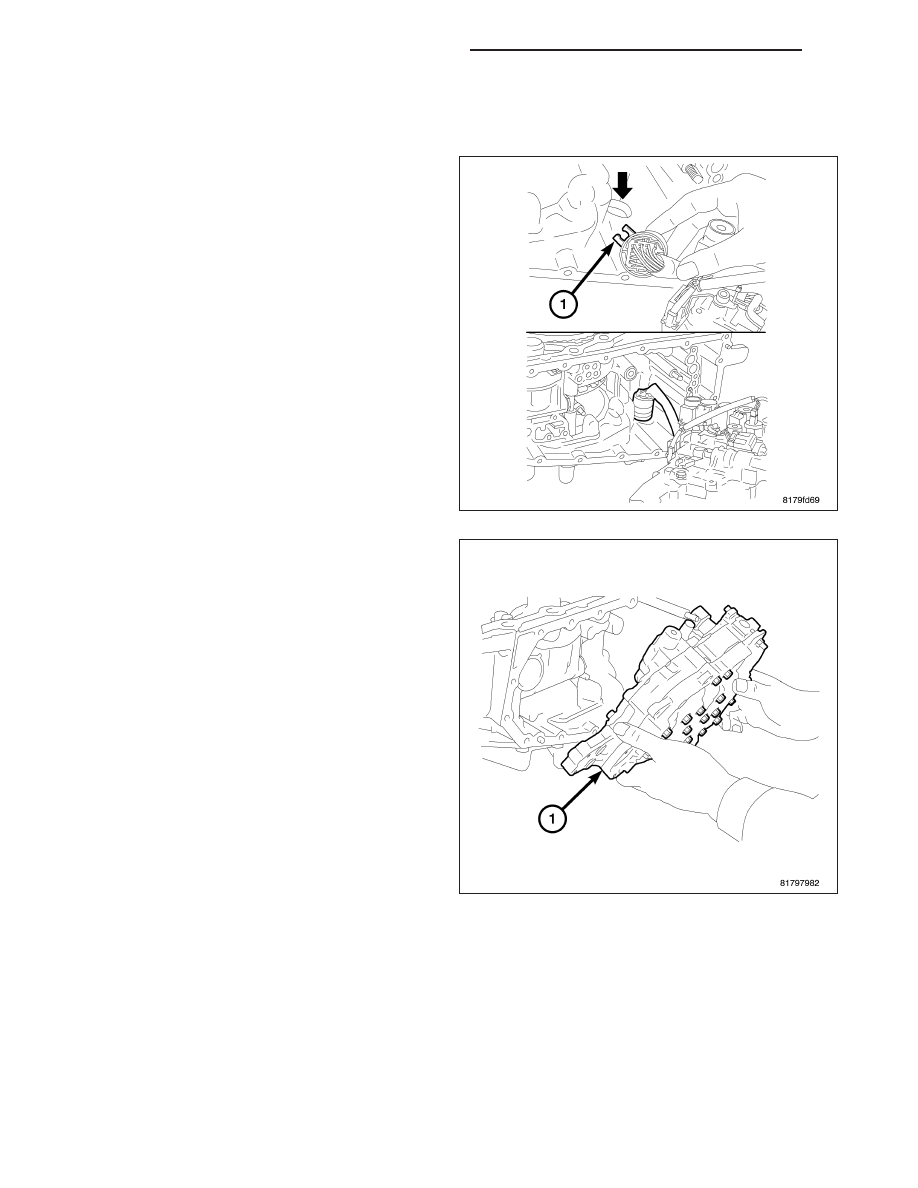

59. To install the valve body assembly on to the transaxle case, insert a 75 mm (3 in.) long 3 mm (0.118 in.) rod

or wire into the linkage stopper hole of the valve body assembly to set the pulley ratio linkage (1) in position.

60. Position the locating tab (1) of the terminal body

and install the terminal body into the transaxle
case.

61. Install the valve body assembly (1) up from the

bottom side and install it into the transaxle case.

21 - 368

AUTOMATIC - CVT-SERVICE INFORMATION

PM

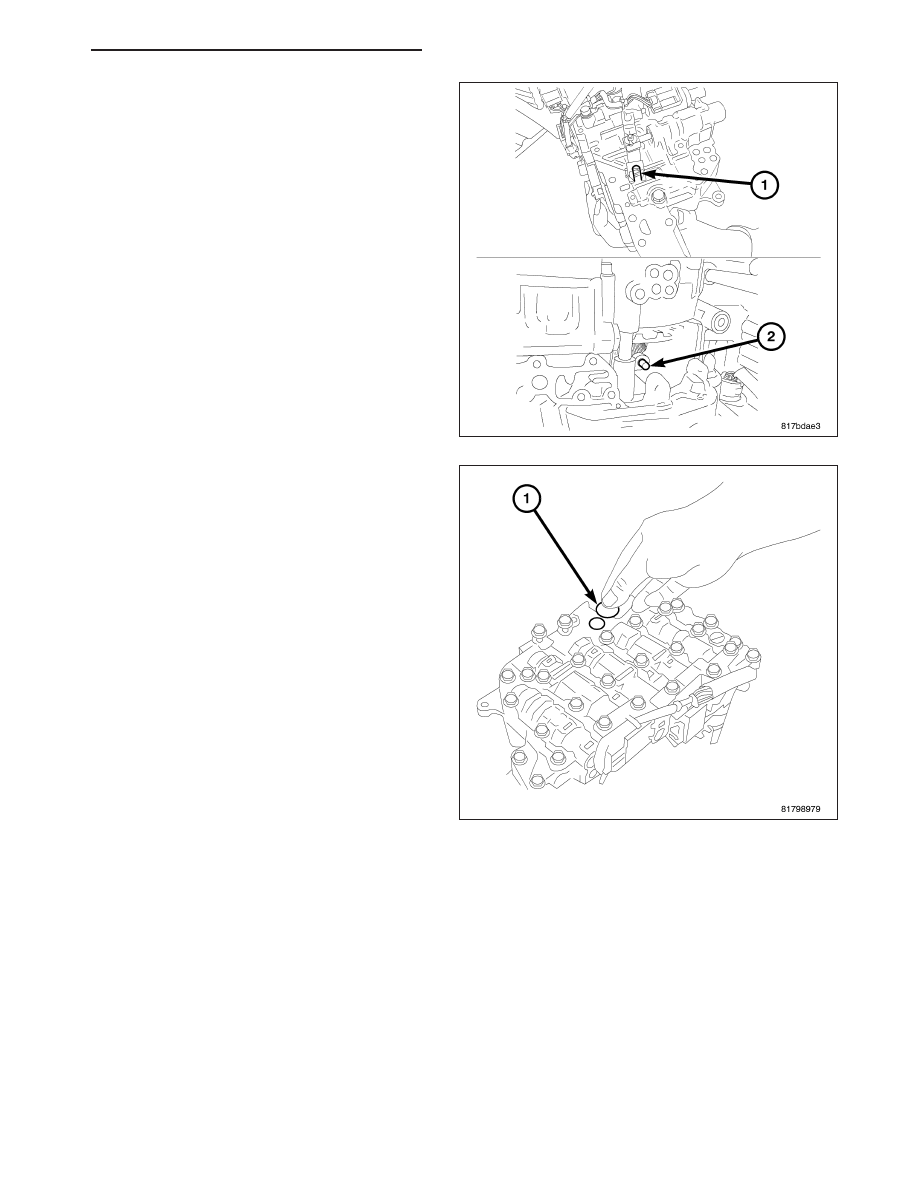

62. Align the notch (1) of the pulley ratio linkage with

the sheave position sensor (2).

CAUTION: Apply CVT fluid when installing the
bushing.

63. Install the bushing (1) into the valve body

assembly.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 369

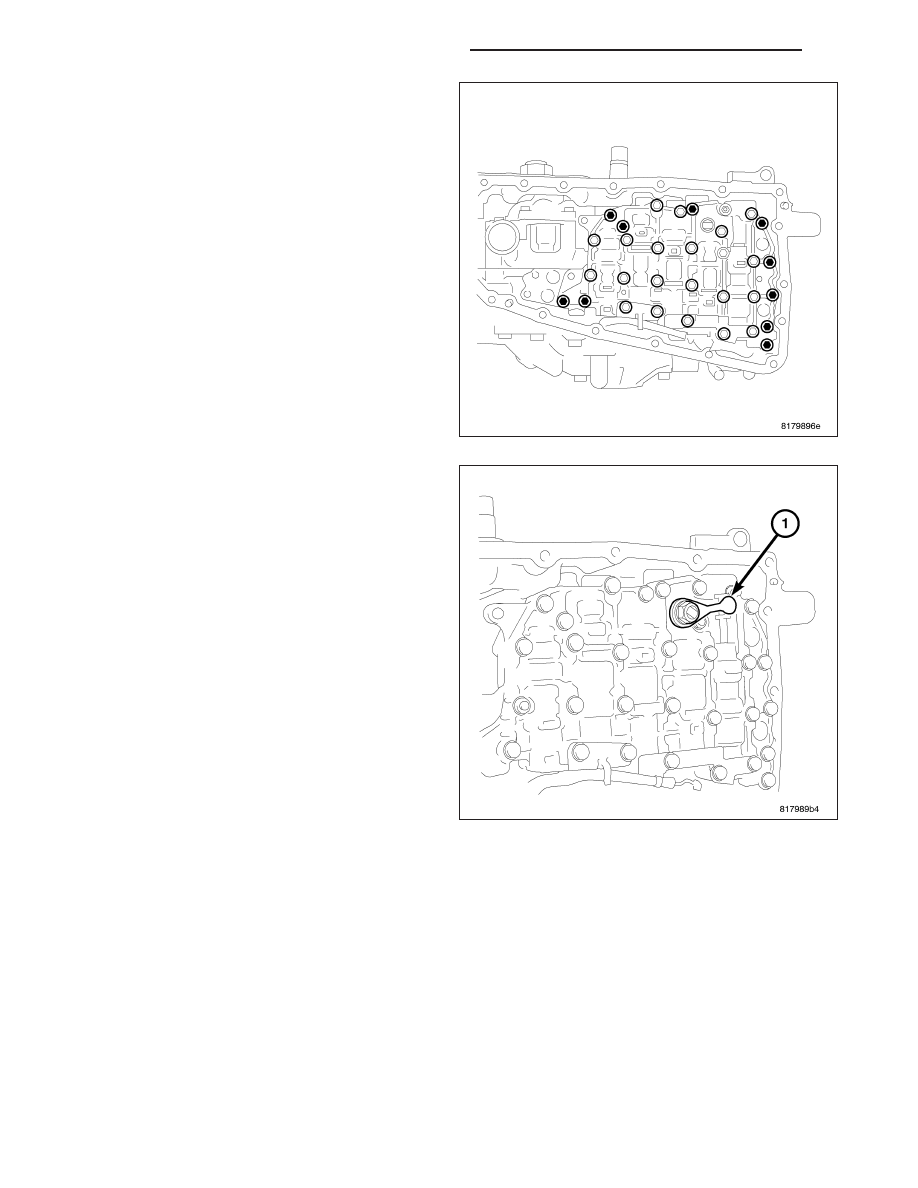

64. Torque the mounting bolts of the valve body

assembly to 8 N·m (70 in.lbs).

65. Install the manual lever (1) onto the manual shaft.

Install and Torque the mounting nut to 22 N·m 194
in.lb.
