Dodge Caliber. Manual - part 1200

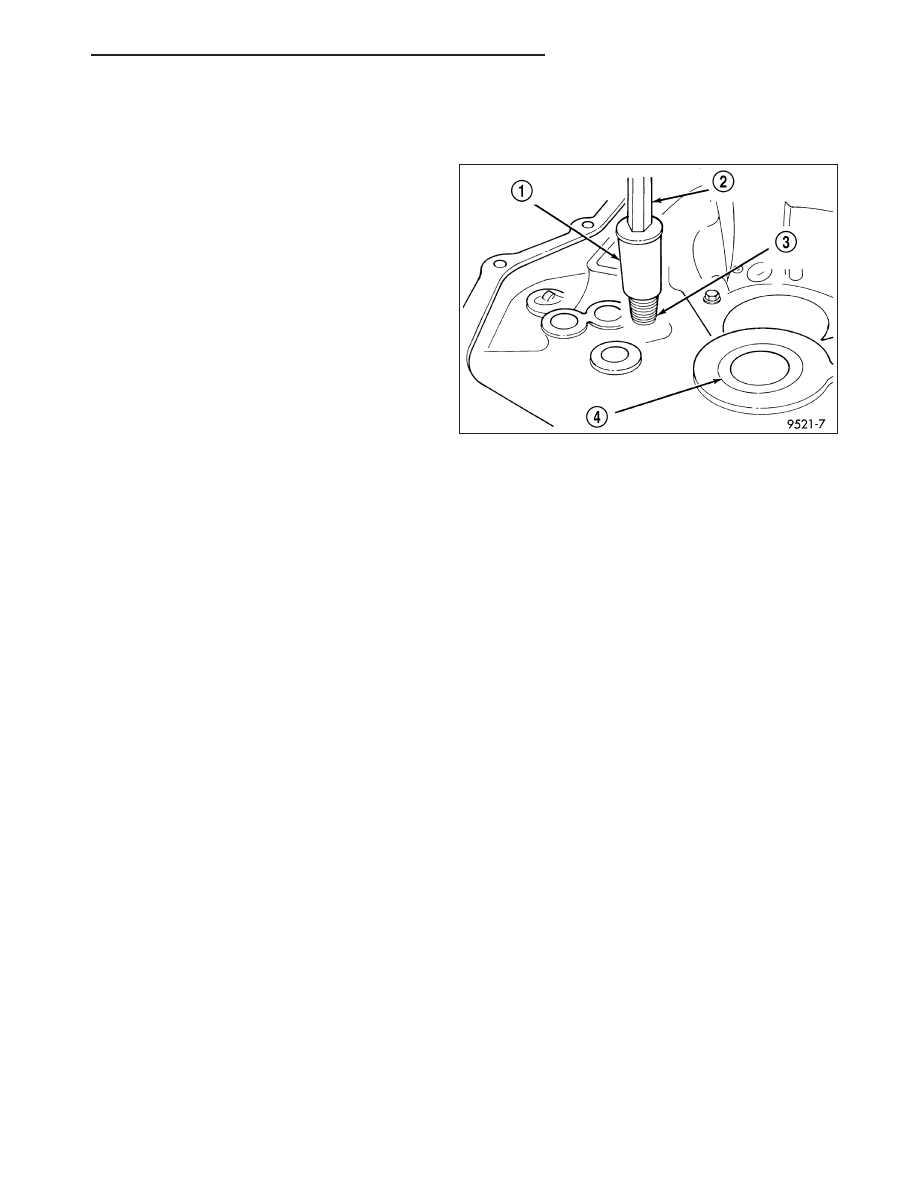

BUSHINGS-SHIFT RAIL

REMOVAL

1. Thread Remover 6786 (1) into shift rail bushing.

2. Install slide hammer C-3752 (2) onto tool.

3. Remove bushing (3) using slide hammer and tool

assembly.

INSTALLATION

1. Line up replacement bushing in bore.

2. Using Installer MD998343, tap bushing into bore until flush with the chamfer in the case.

PM

T355 MANUAL TRANSAXLE

21 - 99

SHAFT-SHIFT SELECTOR

REMOVAL

1. Disassemble transaxle.

2. With the transaxle disassembled, remove the selector shaft by pushing on the shaft from the outside. Pull shaft

out from the inside.

INSTALLATION

1. Pull selector shaft into position from the outside.

2. Assemble transaxle.

21 - 100

T355 MANUAL TRANSAXLE

PM

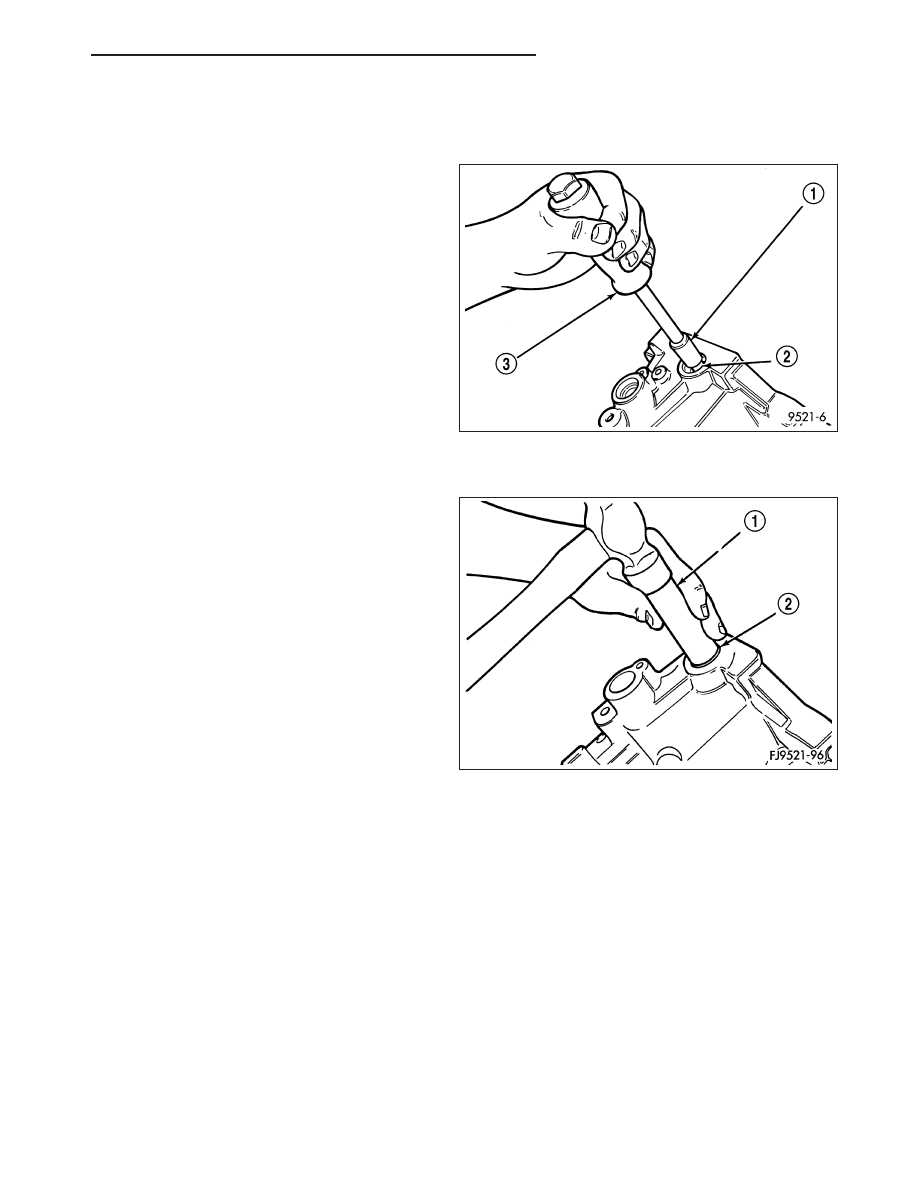

BUSHING-SHIFT SELECTOR SHAFT

REMOVAL

1. Remove selector shaft using procedure in this

group.

2. Thread Remover 6786 (1) into bushing.

3. Install slide hammer C-3752 (3) onto tool and

remove bushing (2) using slide hammer

.

INSTALLATION

1. Position replacement bushing over selector shaft

bore.

2. Using an appropriate size deep-well socket (1),

install bushing (2) in selector shaft bore.

PM

T355 MANUAL TRANSAXLE

21 - 101

SEALS-SHIFT SHAFT

REMOVAL

It is not necessary to remove the shift shafts from the transaxle to service the shift shaft seals.

1. Using a pick tool, pry up on the shift shaft seal, and remove seal from bore.

INSTALLATION

1. Position new shift shaft seal into bore.

2. Install shift shaft seal into bore using an appropriate size deep-well socket.

21 - 102

T355 MANUAL TRANSAXLE

PM
