INSTALLATION

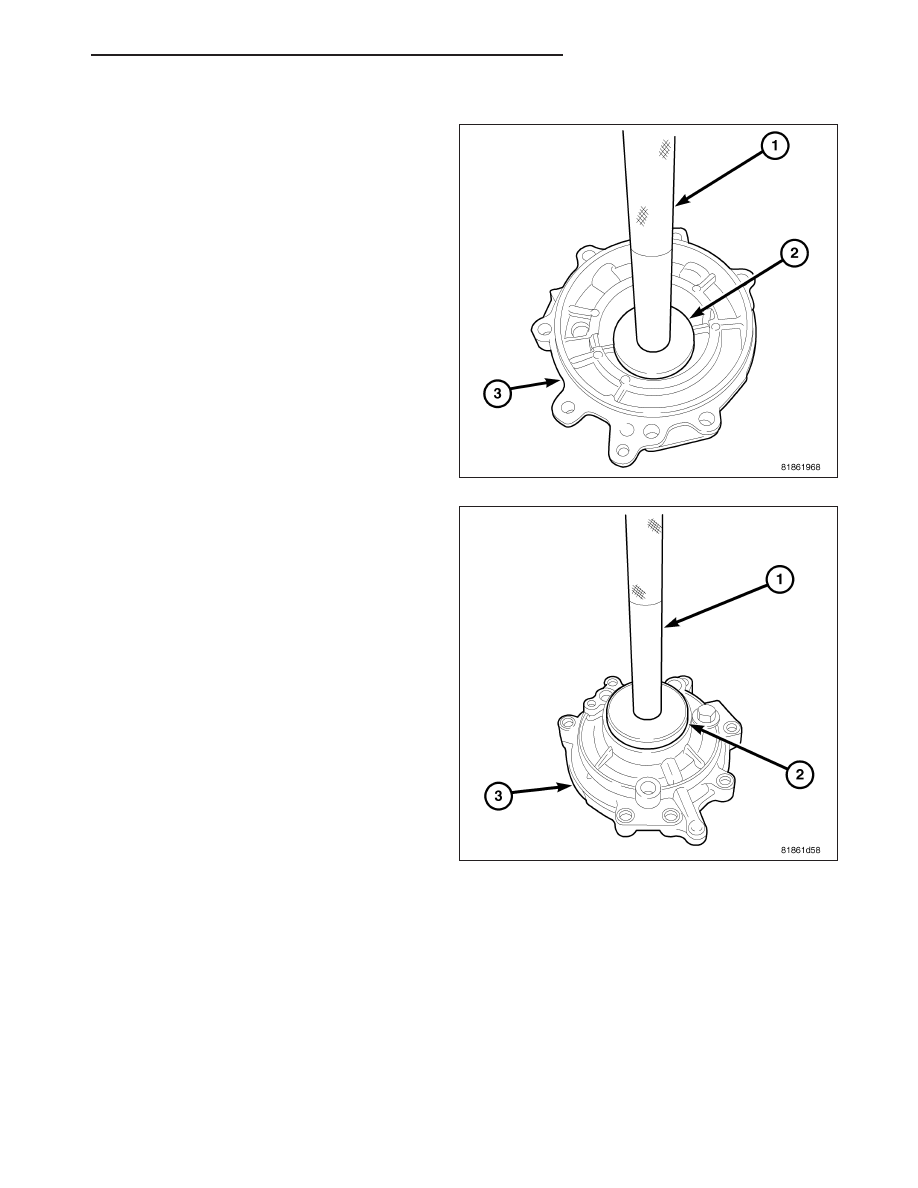

1. Install the inner seal into the PTU cover using

Installer 9852 and Handle C-4171.

2. Install the outer seal into the PTU cover using

Installer 9853 and Handle C-4171.

PM

POWER TRANSFER UNIT

21 - 43

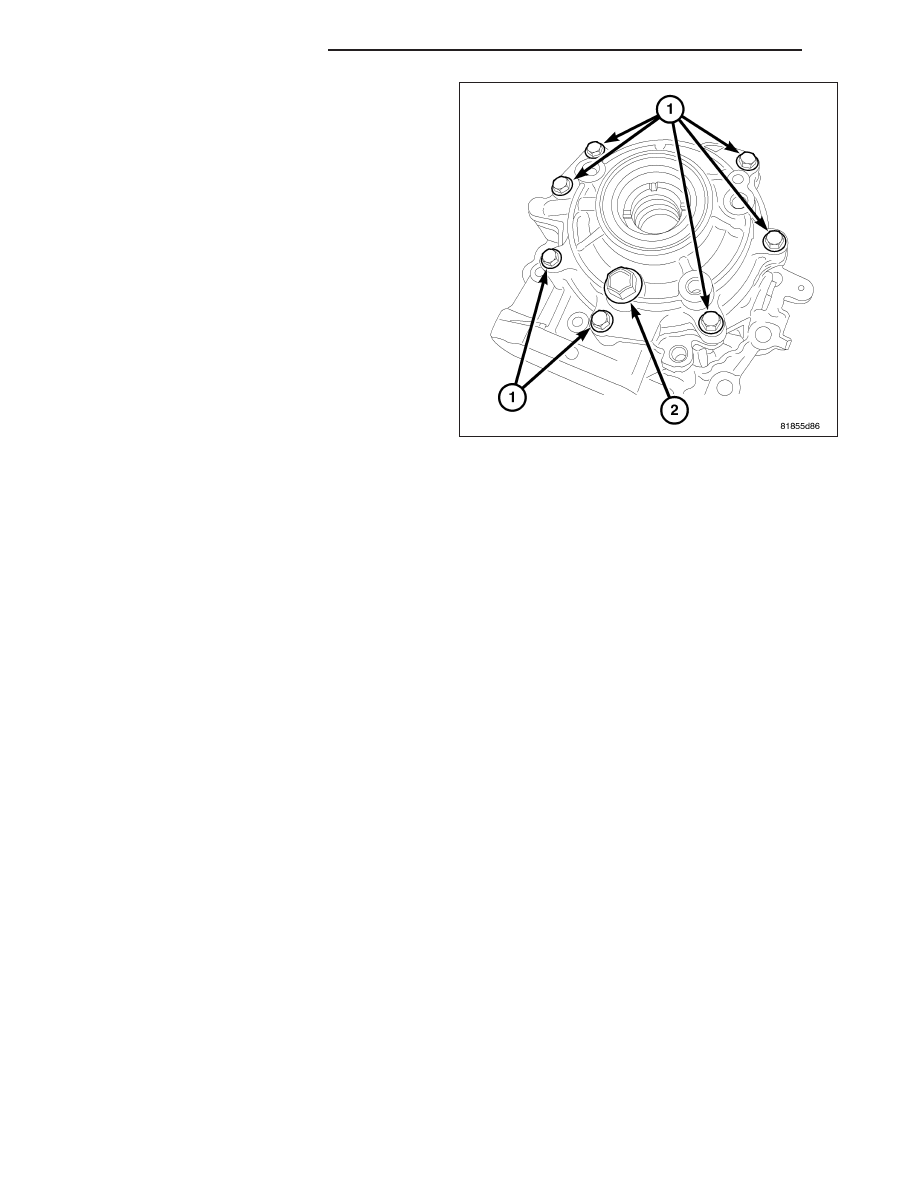

3. Install the side cover

4. Torque side cover bolts (1) to 23 N·m (17 ft. lbs.).

5. Install the right halfshaft (Refer to 3 - DIFFEREN-

TIAL

&

DRIVELINE/HALF

SHAFT

-

INSTALLATION)

21 - 44

POWER TRANSFER UNIT

PM

T355 MANUAL TRANSAXLE

TABLE OF CONTENTS

page

page

T355 MANUAL TRANSAXLE

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
DIAGNOSIS AND TESTING

COMMON PROBLEM CAUSES . . . . . . . . . . . . . . . 47

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
CLEANING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
INSPECTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
SPECIAL TOOLS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

SEALS-AXLE SHAFT

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

SWITCH-BACK-UP LAMP

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

DIFFERENTIAL

DISASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
ADJUSTMENTS

DIFFERENTIAL BEARING PRELOAD

ADJUSTMENT / SHIM SELECTION . . . . . . . . . . 72

CUPS-DIFFERENTIAL BEARING

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

FLUID

STANDARD PROCEDURE - FLUID DRAIN AND

FILL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

BOOT-GEAR SHIFT

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

CABLE-GEAR SHIFT

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

KNOB-GEAR SHIFT

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

MECHANISM-GEAR SHIFT

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

BEARING AND SLEEVE-INPUT

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

SHAFT-INPUT

DISASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

SHAFT-OUTPUT

DISASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
INSPECTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

BEARING AND RACE-OUTPUT

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

TROUGH-REAR BEARING OIL FEED

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

LEVER-SHIFT CROSSOVER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

SHAFT-SHIFT CROSSOVER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

BUSHING-SHIFT CROSSOVER SHAFT

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

RAIL AND FORK-SHIFT

DISASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

BUSHINGS-SHIFT RAIL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

SHAFT-SHIFT SELECTOR

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

BUSHING-SHIFT SELECTOR SHAFT

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

SEALS-SHIFT SHAFT

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

SYNCHRONIZER

DISASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
CLEANING

CLEAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

INSPECTION

INSPECT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

SENSOR-VEHICLE SPEED

DESCRIPTION

VEHICLE SPEED SENSOR . . . . . . . . . . . . . . . . . 105

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

PM

T355 MANUAL TRANSAXLE

21 - 45

T355 MANUAL TRANSAXLE

DESCRIPTION

This five speed is a constant-mesh manual transaxle.
All gear ranges, except reverse, are synchronized.
The reverse gear utilizes a reverse brake for shifting
ease. The reverse idler gear is supported on a sliding
spindle idler shaft. The transaxle case is aluminum
with a steel end-plate bearing cover. It is housed in a
die-cast aluminum case featuring a two-piece, middle
split design.

The T355 transaxle internal components can be ser-
viced only by separating the gear case from the bell-
housing case.

CAUTION: The transaxle output shaft is serviced
as a unit. No disassembly and reassembly is pos-
sible. Damage to the transaxle may result.

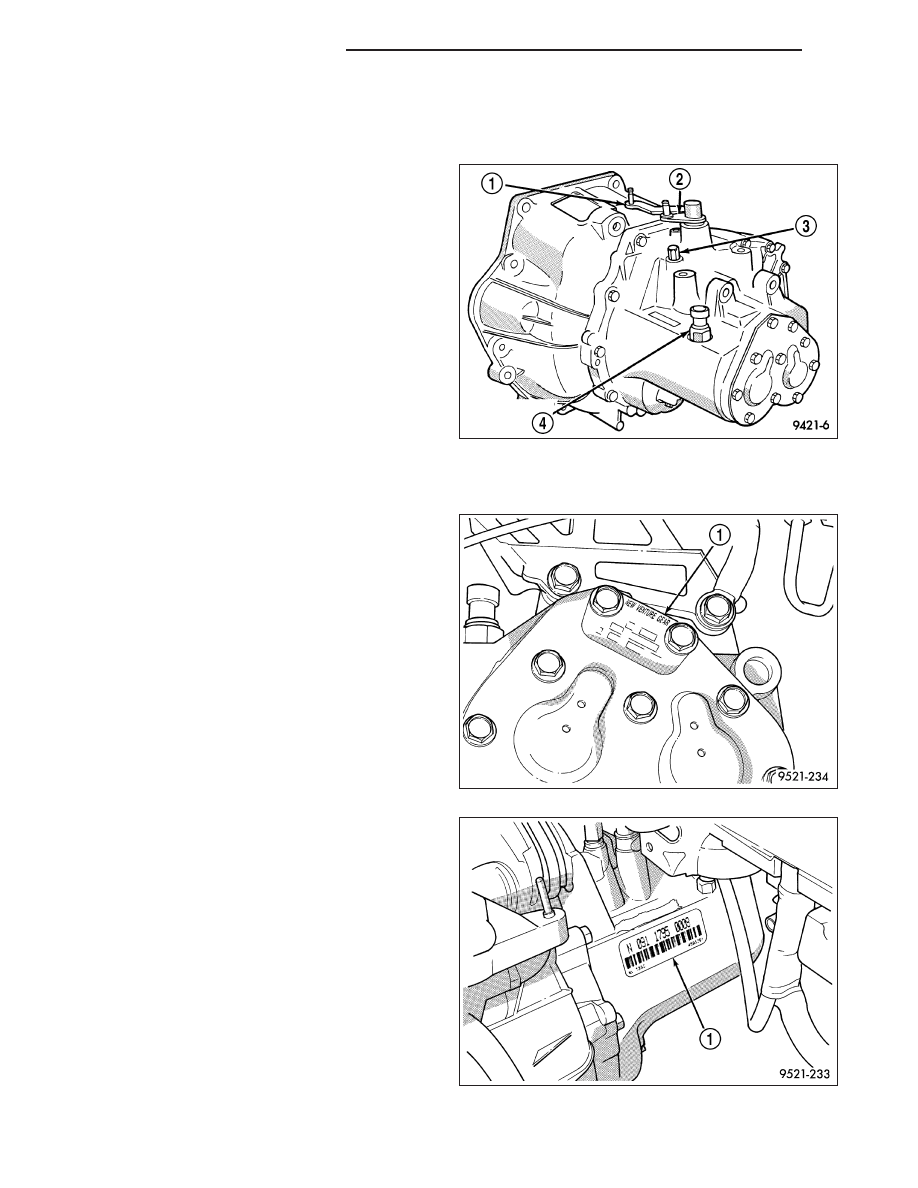

TRANSAXLE IDENTIFICATION

The transaxle model, assembly number, and build
date are on a metal I.D. tag (1) that is attached to the
end cover of the transaxle.

This information is also shown on a bar code label (1)
that is attached to the front of the transaxle.
