Dodge Caliber. Manual - part 1176

7. Remove drain plug (2) at PTU and allow fluid to

drain.

8. Reinstall drain plug.

9. Mark (2) prop shaft and differential (3) for proper

installation (if equipped).

10. Remove the rear prop shaft (if equipped) (Refer to

3 - DIFFERENTIAL & DRIVELINE/PROPELLER
SHAFT - REMOVAL).

PM

POWER TRANSFER UNIT

21 - 3

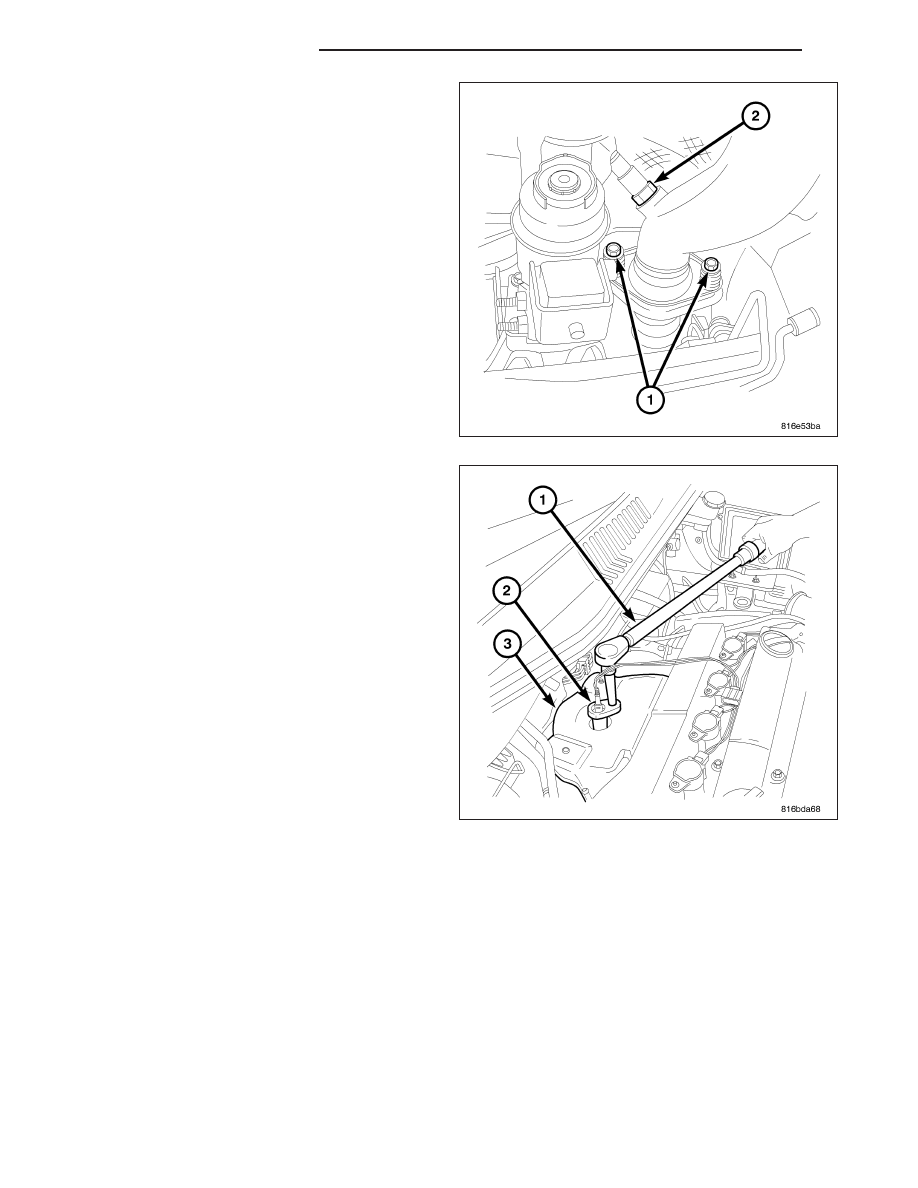

11. Remove the two exhaust to maniverter (exhaust

manifold with catalytic converter) bolts (1).

12. Unplug the downstream O2 sensor connector.

13. Remove the exhaust system (Refer to 11 -

EXHAUST SYSTEM/MUFFLER - REMOVAL).

14. Lower the vehicle on the hoist.

15. Unplug the upstream O2 sensor connector.

16. Remove upstream O2 sensor from the maniverter

(exhaust manifold with catalytic converter) using
02 sensor socket 8439 (2).

21 - 4

POWER TRANSFER UNIT

PM

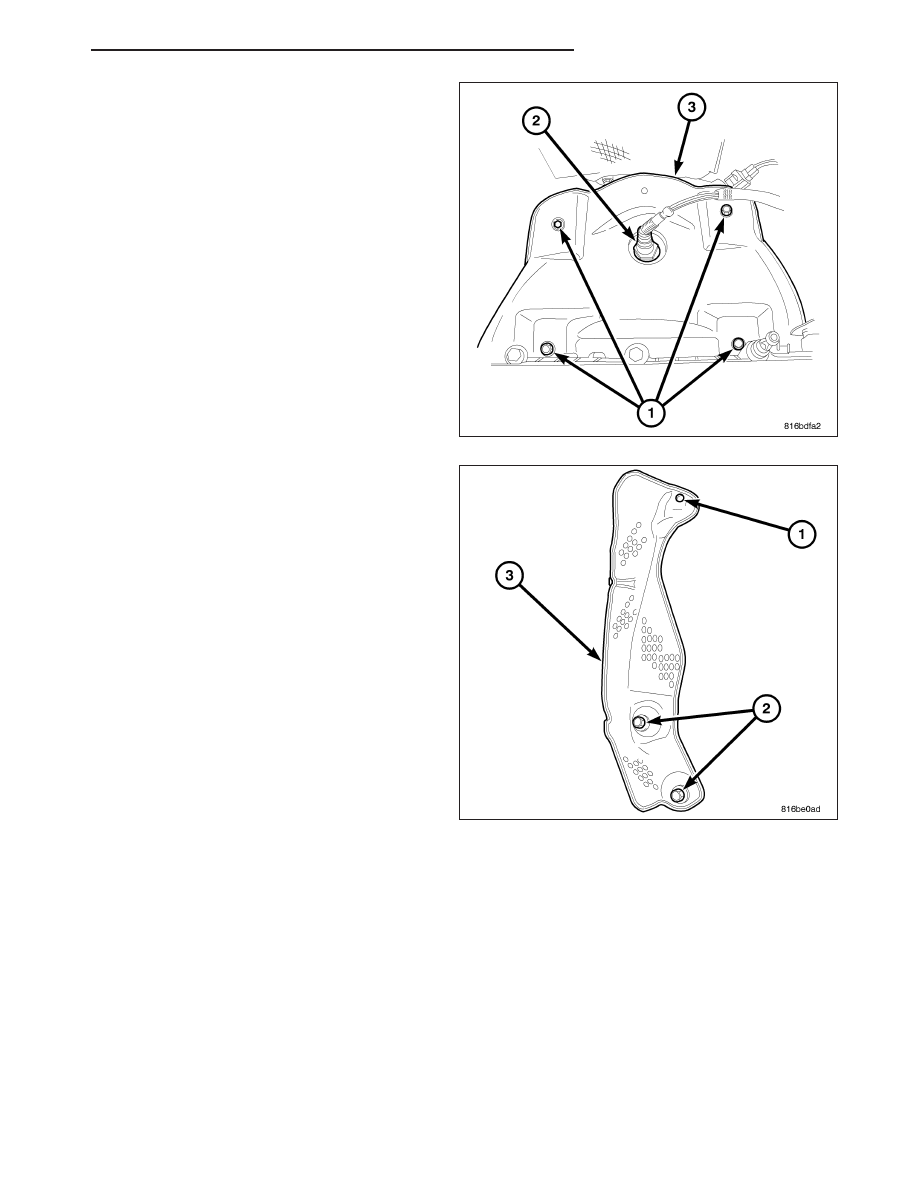

17. Remove the four maniverter heat shield bolts (1).

18. Remove the two retaining bolts (2) and one nut

(1) from the maniverter side heat shield (3).

PM

POWER TRANSFER UNIT

21 - 5

19. Remove the seven maniverter to head retaining

bolts.

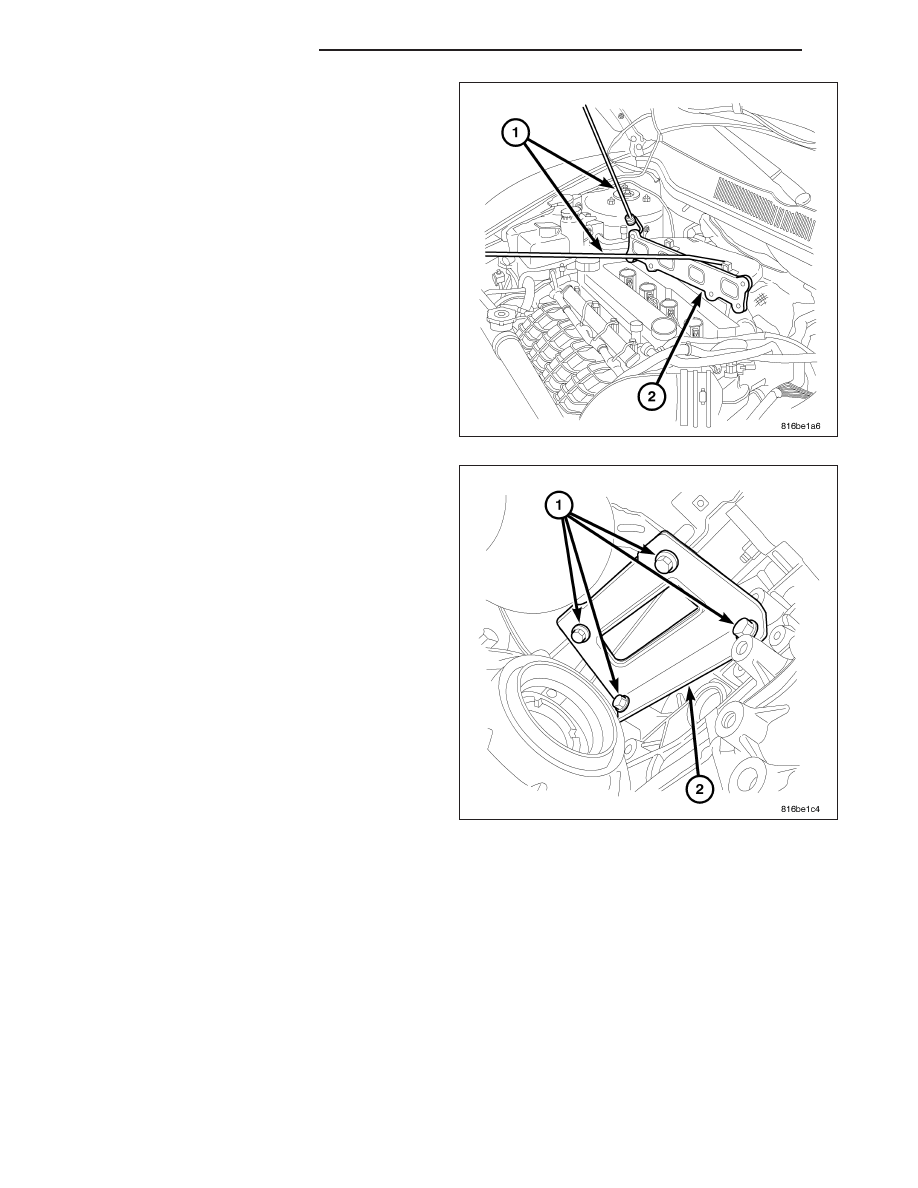

20. Slide the maniverter up and to the right, The sup-

port the maniverter (1) with the help of a bungie
cord.

21. Raise the vehicle on the hoist.

22. Remove the four (1) engine to maniverter bracket

bolts.

21 - 6

POWER TRANSFER UNIT

PM
