Dodge Caliber. Manual - part 1177

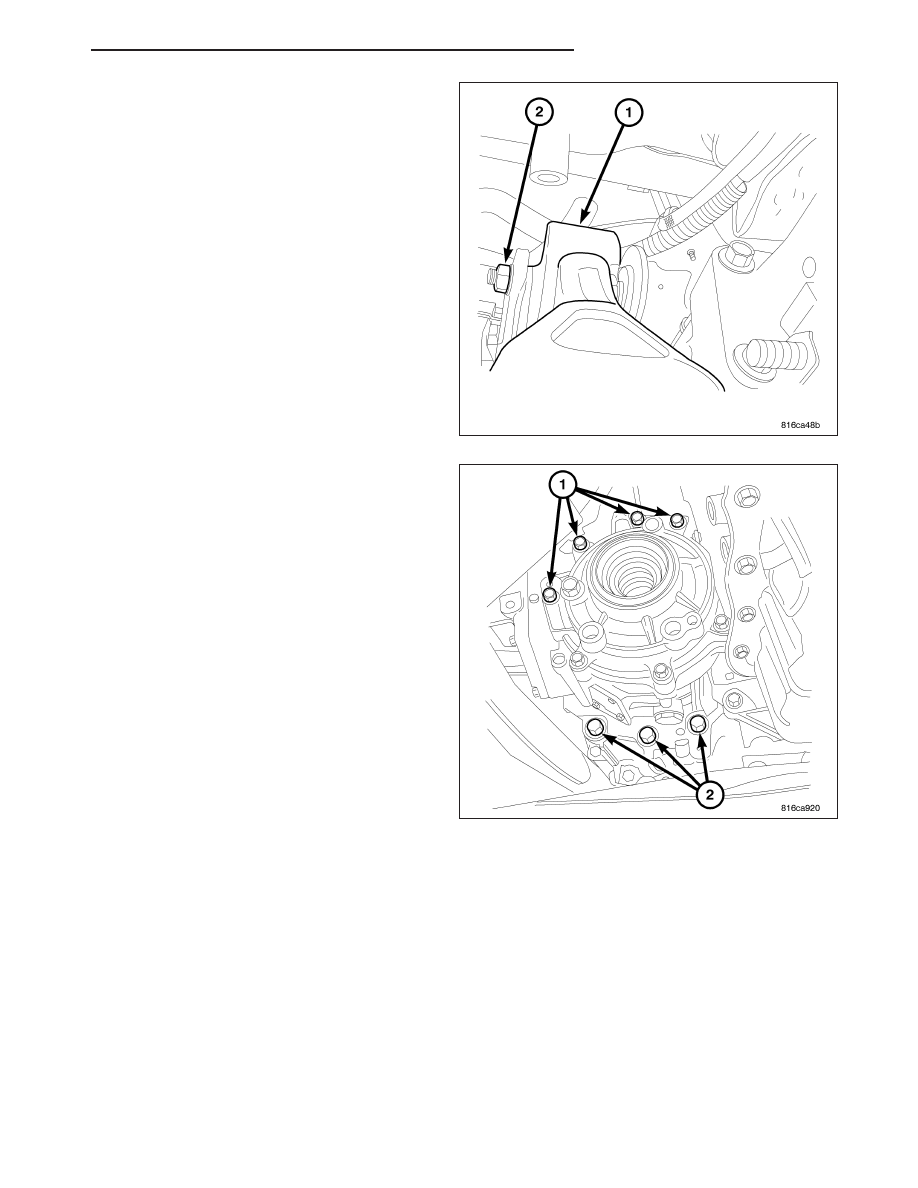

23. Remove the rear engine mount through bolt (2).

24. Remove the three front engine mount to frame

bolts and the mount through bolt.

25. Remove the PTU mounting bolts.

PM

POWER TRANSFER UNIT

21 - 7

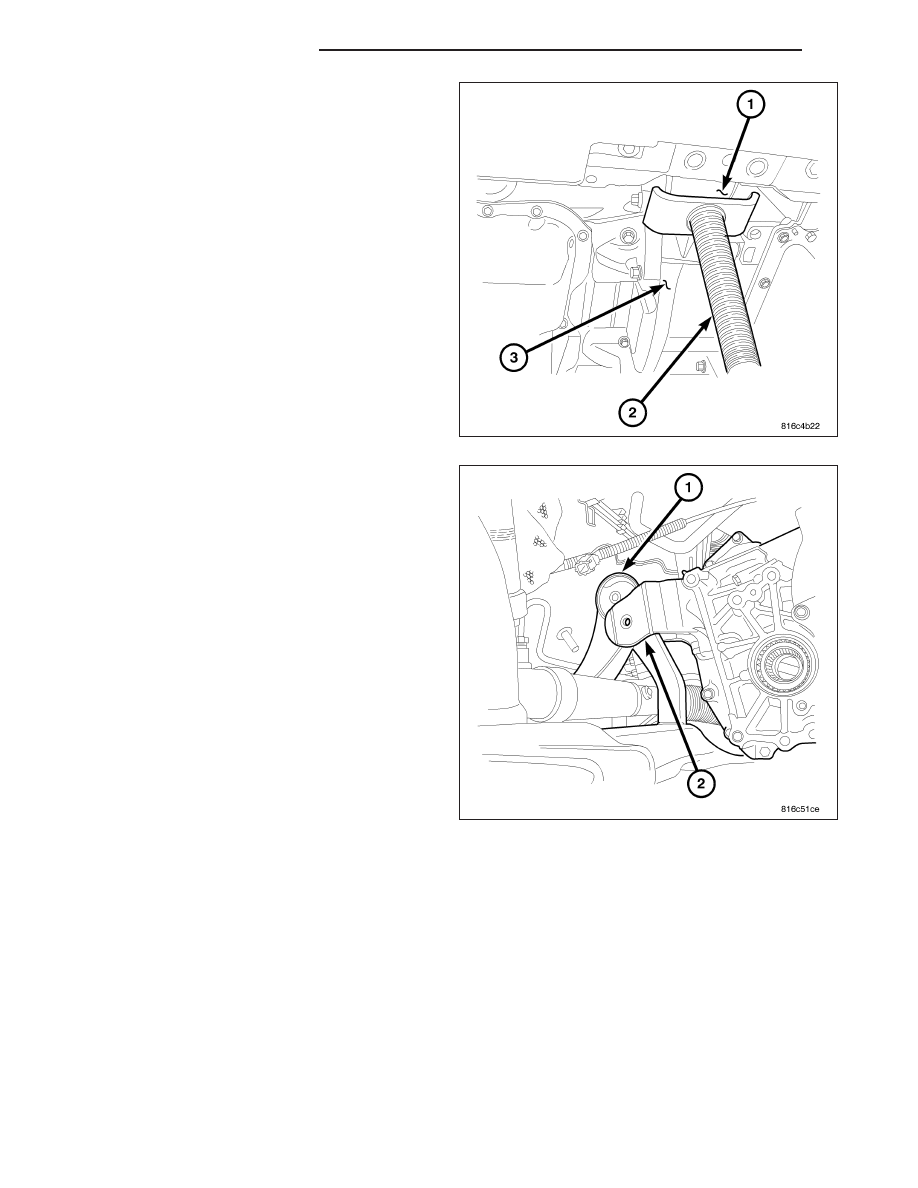

26. Install a screw jack (2)on front engine mount

bracket (1).

27. Raise the front of the engine until the rear mount

has dropped (1,2).

28. Separate the PTU from the transaxle.

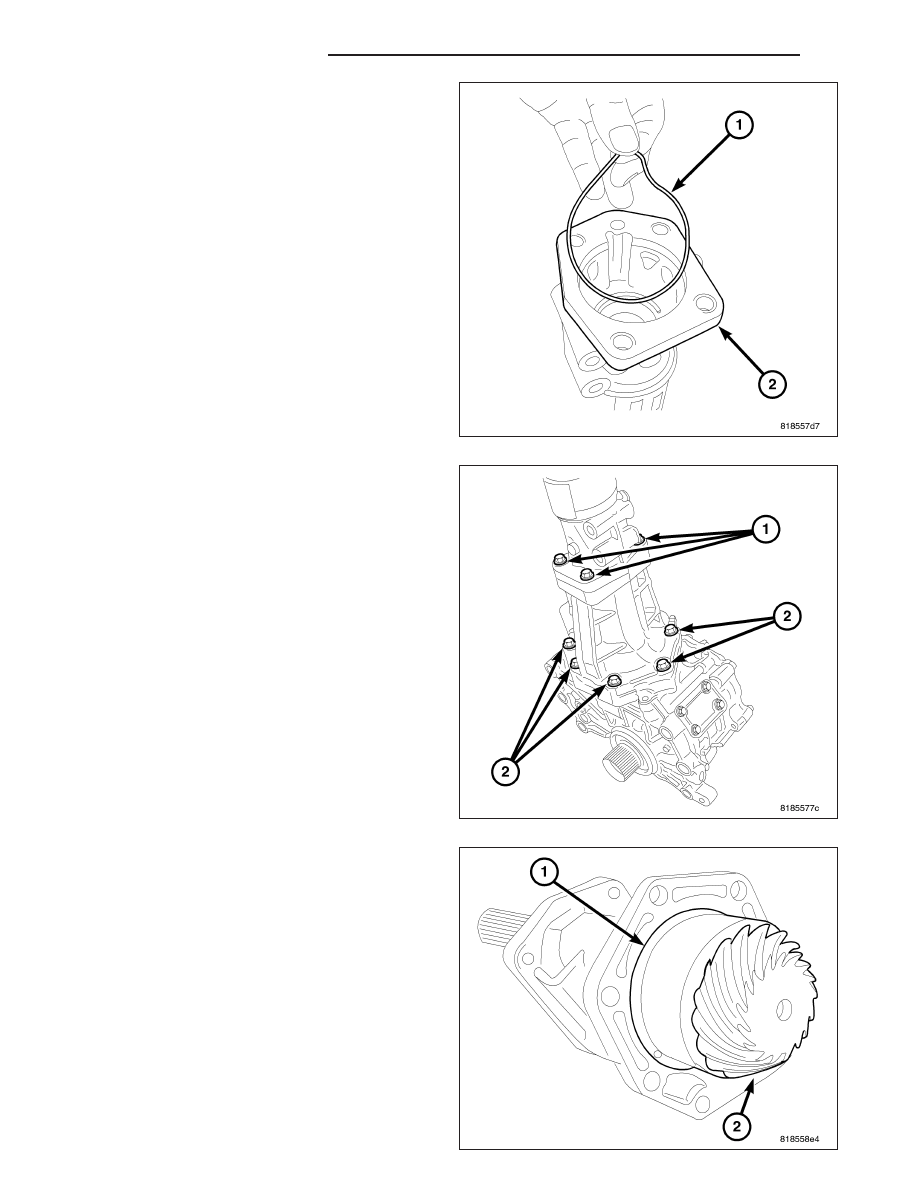

29. Remove and discard old O-ring between Trans-

mission and PTU

21 - 8

POWER TRANSFER UNIT

PM

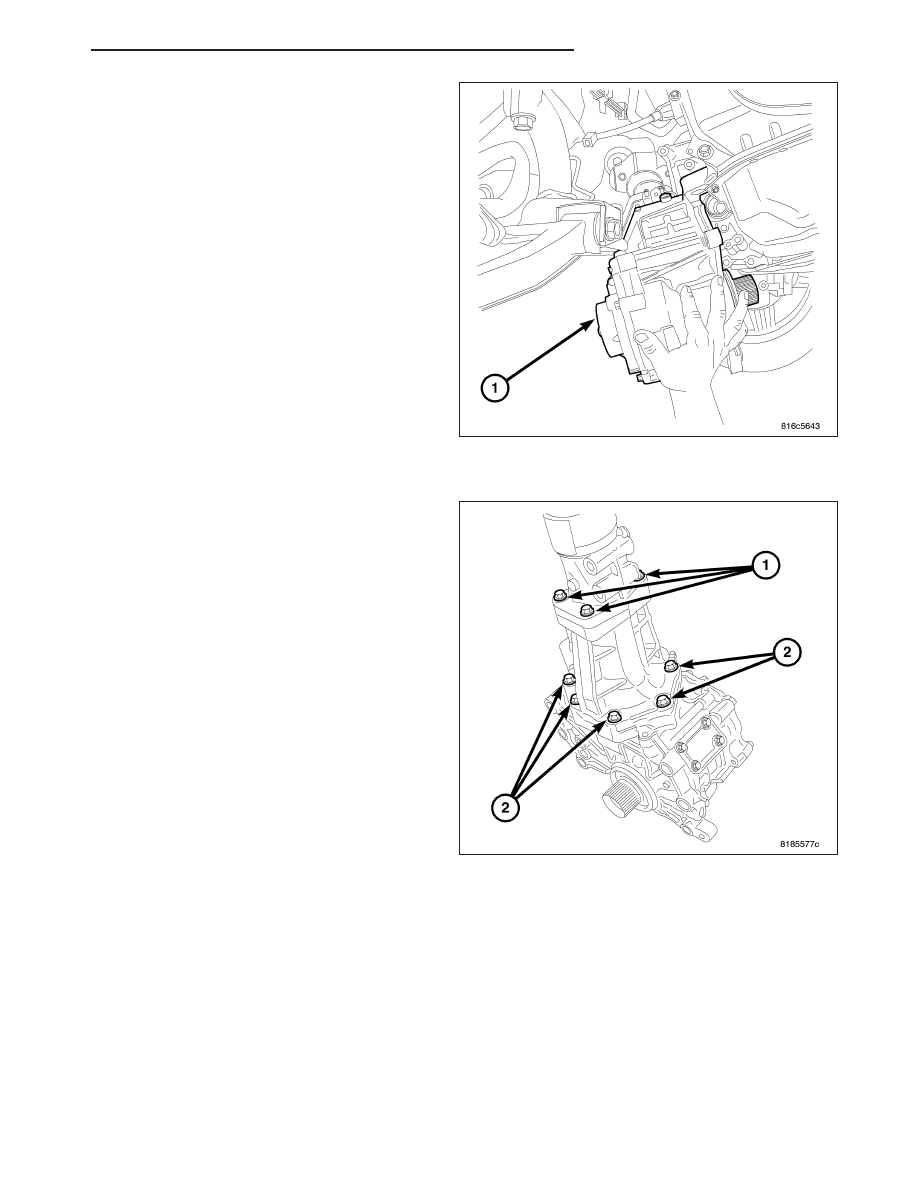

30. Roll the PTU (1) forward and down to remove.

DISASSEMBLY

1. Remove extension housing bolts.

PM

POWER TRANSFER UNIT

21 - 9

2. Remove the extension housing.

3. Remove the extension housing O-ring.

4. Remove the pinion housing bolts.

5. Remove the pinion housing.

21 - 10

POWER TRANSFER UNIT

PM
