HOSE-SUPPLY

REMOVAL

GAS ENGINE

NOTE: Before proceeding, (Refer to 19 - STEERING - WARNING).

1. Siphon as much fluid as possible from the power steering fluid reservoir.

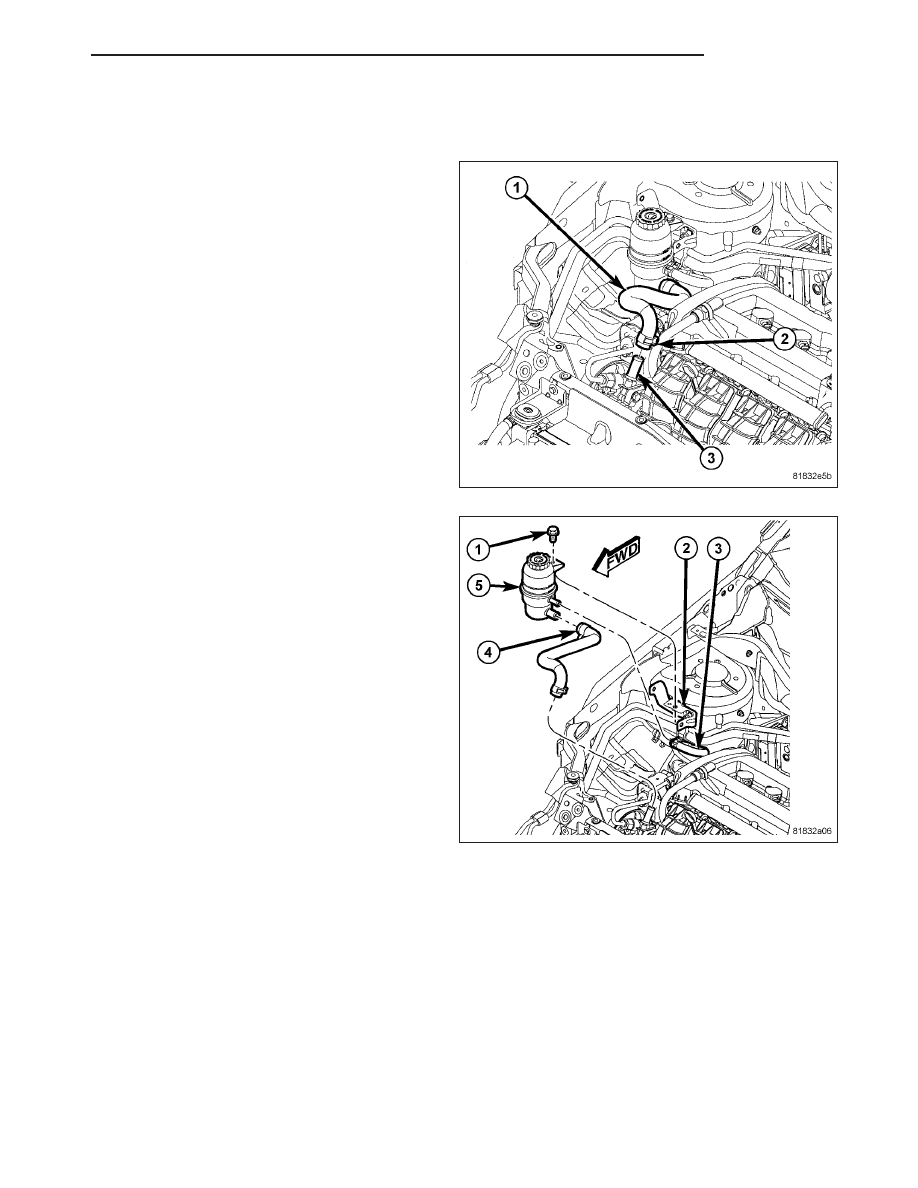

2. Remove the clamp (2) securing the supply hose to

the power steering pump (3) supply fitting, then
remove the hose from the supply fitting.

3. Remove the hose clamp securing the supply hose

(4) to the power steering fluid reservoir (5). Slide
the hose off the end of the reservoir fitting and
remove from vehicle.

DIESEL ENGINE

NOTE: Before proceeding, (Refer to 19 - STEERING - WARNING).

1. Remove the engine top appearance cover.

2. Siphon as much fluid as possible from power steering fluid reservoir.

PM

PUMP

19 - 83

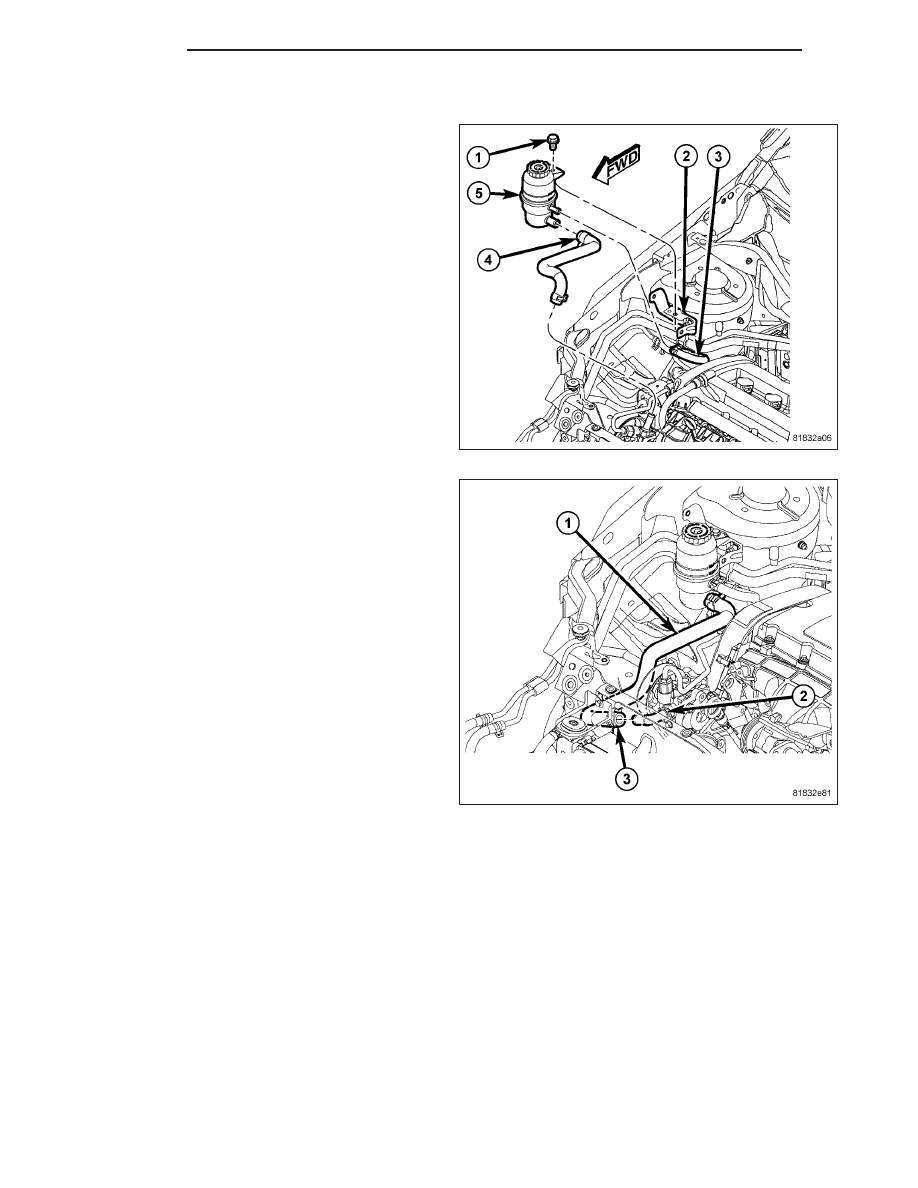

3. Remove the clamp securing the supply hose (3) to

the power steering pump supply fitting (2), then
remove the hose from the fitting (1).

4. Remove the hose clamp (4) securing supply hose

to the power steering fluid reservoir (5). Slide the
hose off the end of the reservoir fitting and remove
from vehicle.

19 - 84

PUMP

PM

INSTALLATION

GAS ENGINE

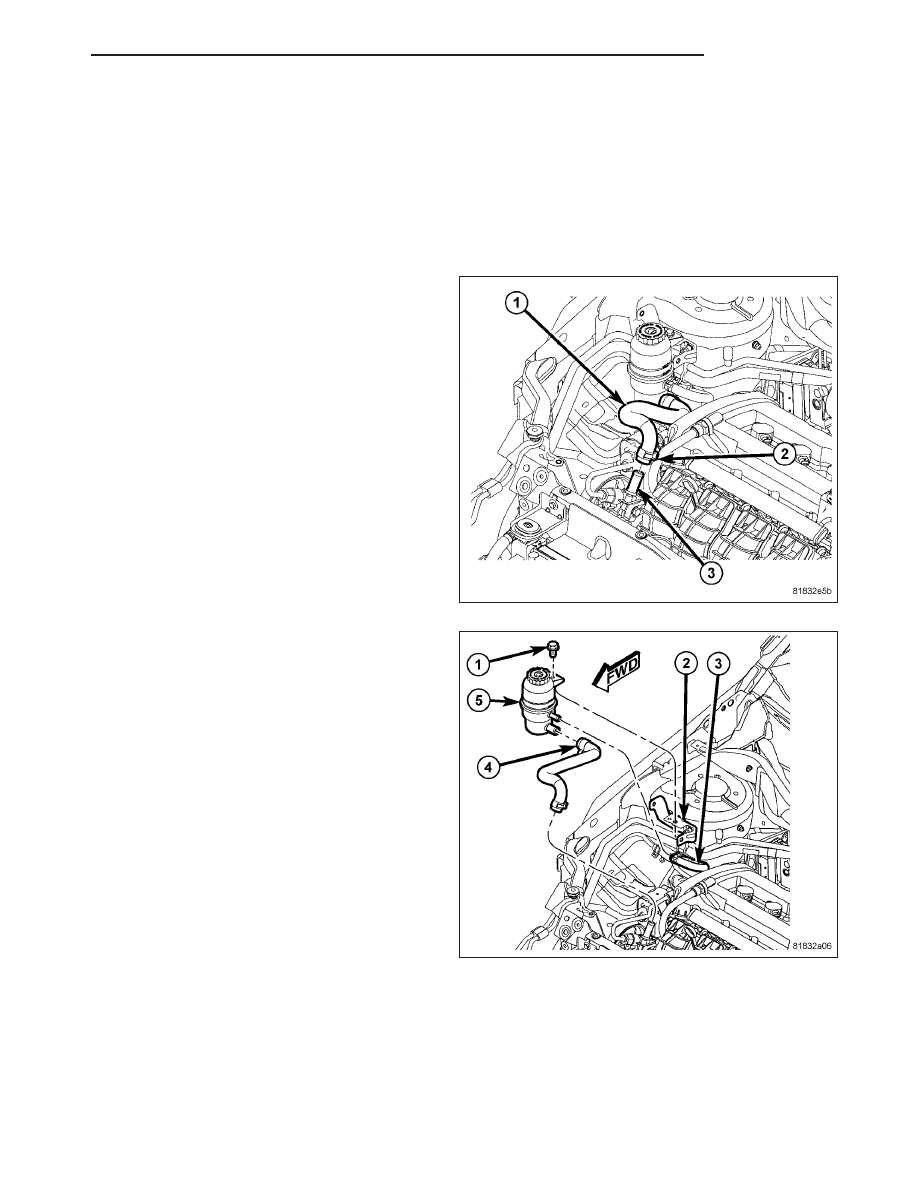

1. Slide hose clamps (2) onto both ends of the power

steering fluid supply hose (1) far enough to clear
the fittings on the reservoir and pump once the
hose is installed.

2. Place the pump end of the supply hose (1) onto

the pump (3) supply fitting. Expand the hose clamp
(2) and slide it over the hose and pump supply fit-
ting. Secure the clamp once it is past the bead
formed into the fluid supply fitting.

3. Expand the hose clamp (4) at the fluid reservoir (5)

and slide it over the hose and fitting. Secure the
clamp once it is past the bead formed into the fluid
reservoir fitting.

4. Perform the POWER STEERING PUMP BLEED

PROCEDURE. (Refer to 19 - STEERING - STAN-
DARD PROCEDURE)

5. Check for leaks at all hose connections.

PM

PUMP

19 - 85

DIESEL ENGINE

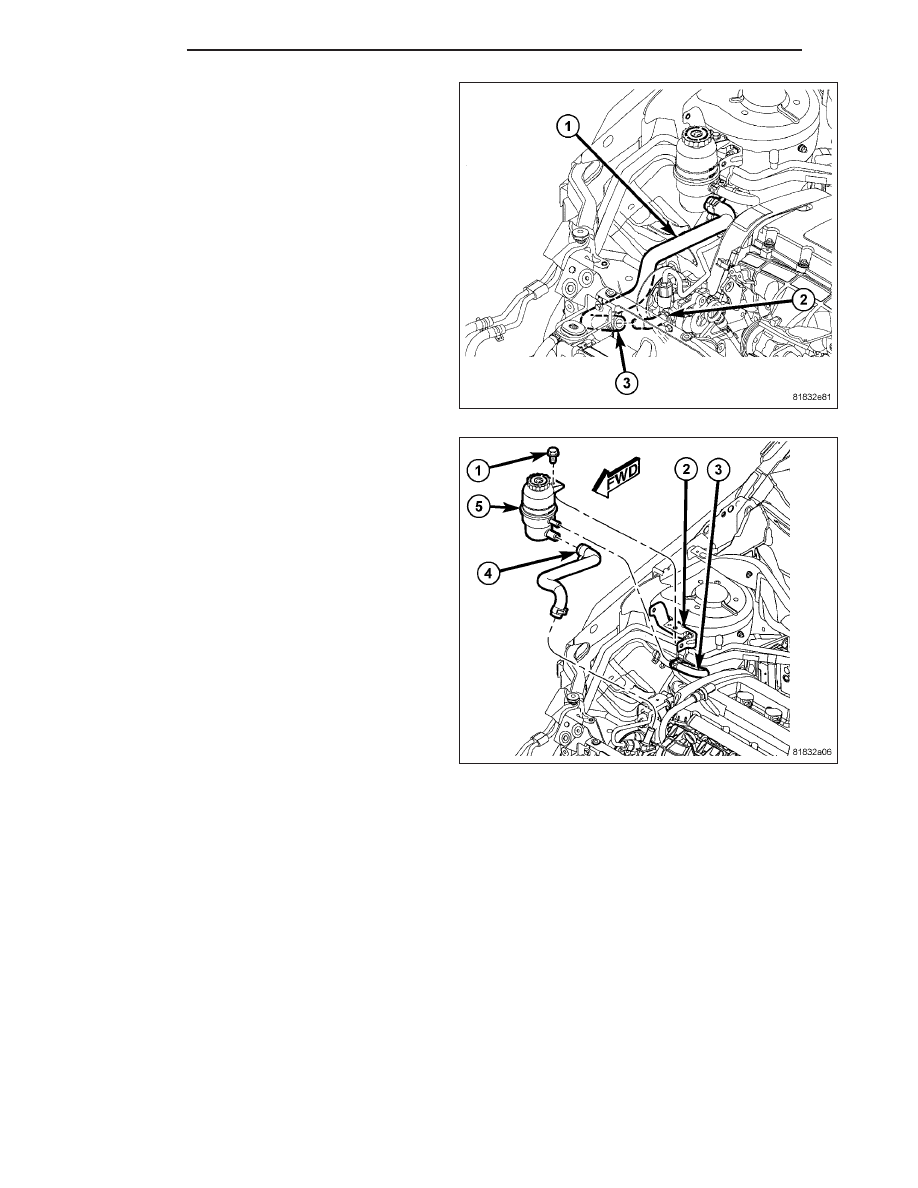

1. Slide hose clamps onto both ends of the power

steering fluid supply hose far enough to clear the
fittings on the reservoir and pump once hose is
installed.

2. Expand the hose clamp (4) at the fluid reservoir

end (5) and slide it over the hose and fitting.
Secure the clamp once it is past the bead formed
into the fluid reservoir fitting.

3. Place the pump end of the supply hose (1) onto

the pump supply fitting (2). Expand the hose clamp
and slide it over the hose and pump supply fitting.
Secure the clamp (3) once it is past the bead
formed into the fluid supply fitting.

4. Fill and bleed the power steering system. (Refer to

19 - STEERING - STANDARD PROCEDURE)

5. Check for leaks.

6. Install the engine appearance cover.
