FRAME

SPECIFICATIONS

SPECIFICATIONS - FRAME DIMENSIONS

Frame dimensions are listed in metric scale. All dimensions are from center to center of Principal Locating Point
(PLP), or from center to center of PLP and fastener location.

VEHICLE PREPARATION

Position the vehicle on a level work surface. Using screw or bottle jacks, adjust the vehicle PLP heights to the
specified dimension above a level work surface. Vertical dimensions can be taken from the work surface to the
locations indicated were applicable.

INDEX

DESCRIPTION

FIGURE

FRAME DIMENSIONS (PLAN VIEW)

1

FRAME DIMENSIONS (SIDE VIEW)

2

PM

FRAME & BUMPERS

13 - 11

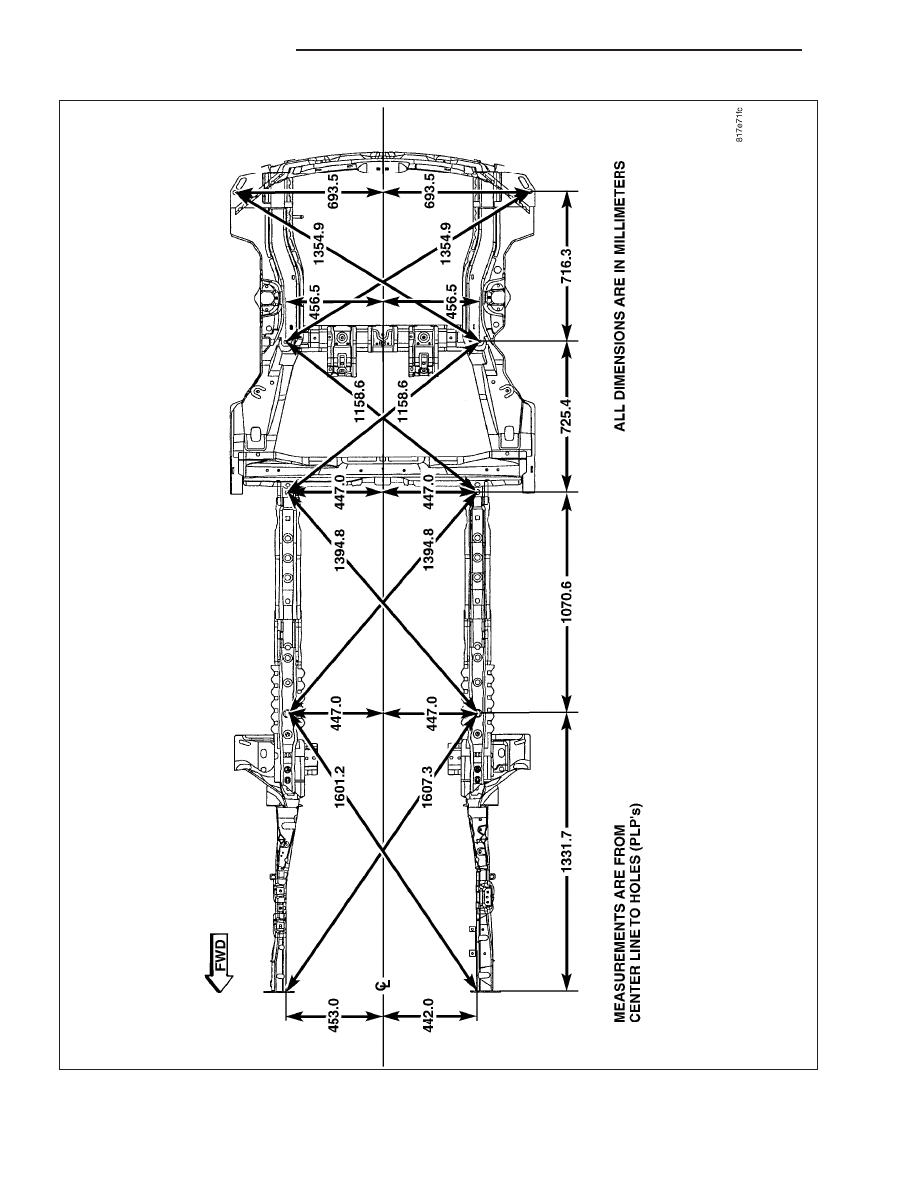

Fig.

1

FRAME

DIMENSIONS

(PLAN

VIEW)

13 - 12

FRAME & BUMPERS

PM

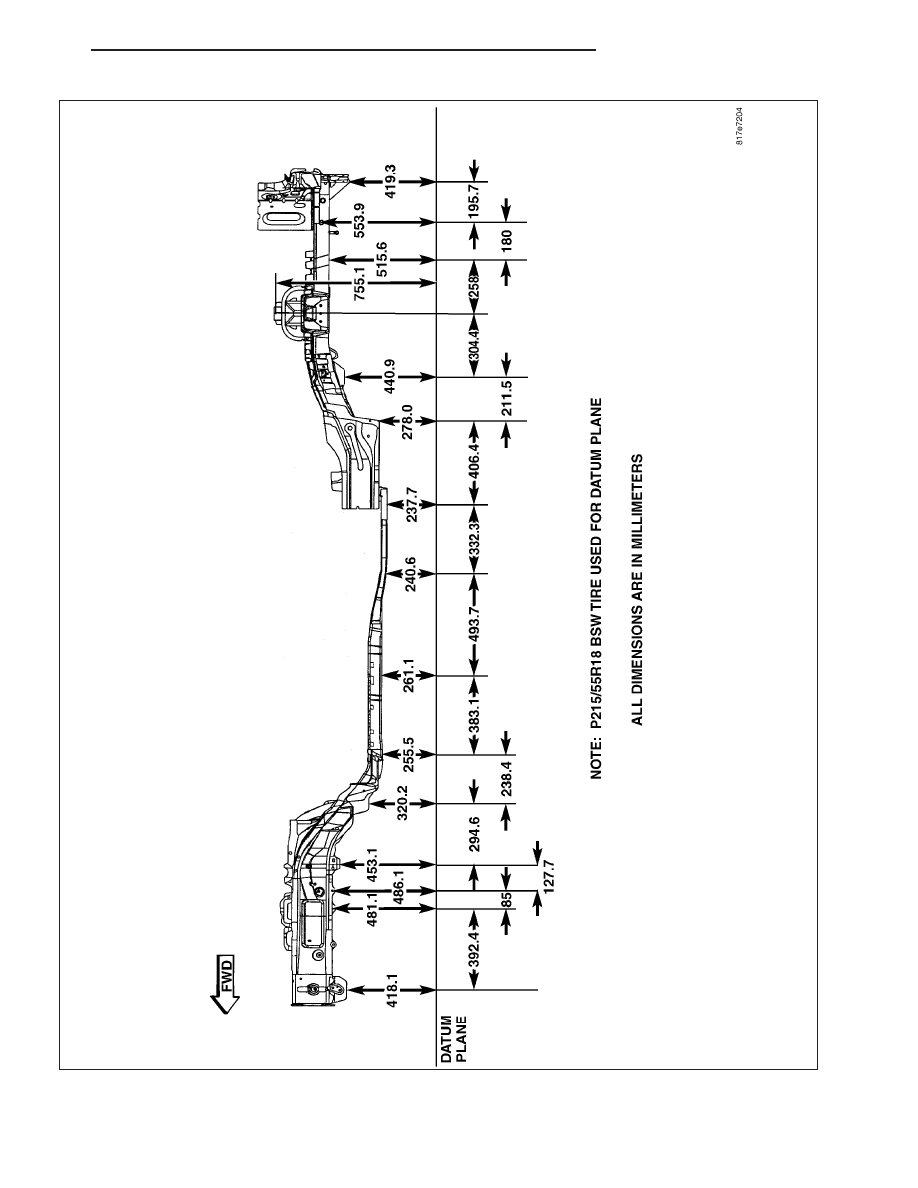

Fig.

2

FRAME

DIMENSIONS

(SIDE

VIEW)

PM

FRAME & BUMPERS

13 - 13

TORQUE

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Ball joint stud pinch bolt

82

60

—

Brake Flex Hose Trailing Link Mounting Nut

15

11

—

Brake flex hose trailing link mounting screw

23

17

—

Control arm bushing bolts

123

91

—

Cradle bolts front, rear, inboard and outboard

110

81

—

Crossmember Mounting Bolts

153

112

—

Crossmember rear roll mount through bolt

65

48

—

Engine Anti Roll Bolt.

65

48

—

Engine cradle bolts

190

140

—

Front control arm bushing bolts

123

92

—

Front Fore/aft inboard and outboard crossmember bolts

78

58

—

Front Fore/aft rearward crossmember bolt

129

95

—

Hub nut

244

180

—

Lower control arm front pivot bolts

163

120

Lower control arm rear isolator bushings

250

180

—

Lower Control Arm Trailing Link Bolt Nut

95

70

—

Lower link bolts at cradle

90

70

—

Lower strut bolts

99

73

—

Pencil nut struts

58

43

—

Power steering line clamp

8

—

70

Rear Fore/aft cross member bolts

129

95

—

Rear half shaft nuts

244

180

—

Rear roll mount rearward crossmember bolts

153

112

—

Stabilizer bar bushing bolts

61

45

—

Stabilizer bar cushion retainer

28

20

—

Stabilizer bar link nuts

58

430

—

Steering gear mounting bolts

61

45

—

Toe link cam bolts

35

26

—

Trailing link bushing bolts

110

81

—

Upper Control Arm Trailing Link Bolt Nut

95

70

—

Upper link bolts at cradle

90

70

—
