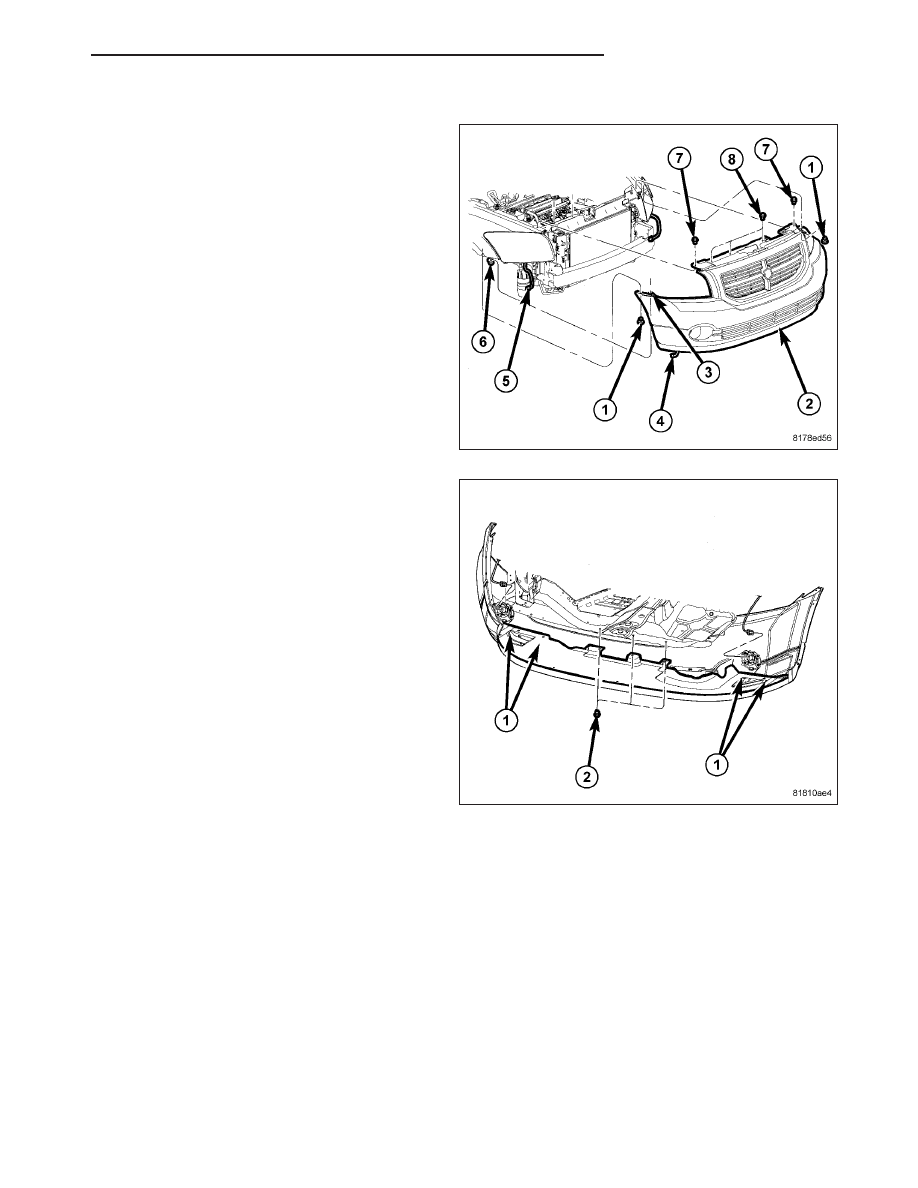

INSTALLATION

1. Lift fascia (2) and fasten both sides of fascia notch

(3) onto push pin (6).

2. Install fasteners (1) located inside wheel well up

through fascia.

3. Install fascia fasteners (7).

4. Install fascia fasteners (8) through fascia.

5. If equipped, connect wire harness (5) to fog lamp

(4).

6. Raise vehicle.

7. Install push pins into locations (1).

8. Install fasteners (2).

PM

FRAME & BUMPERS

13 - 7

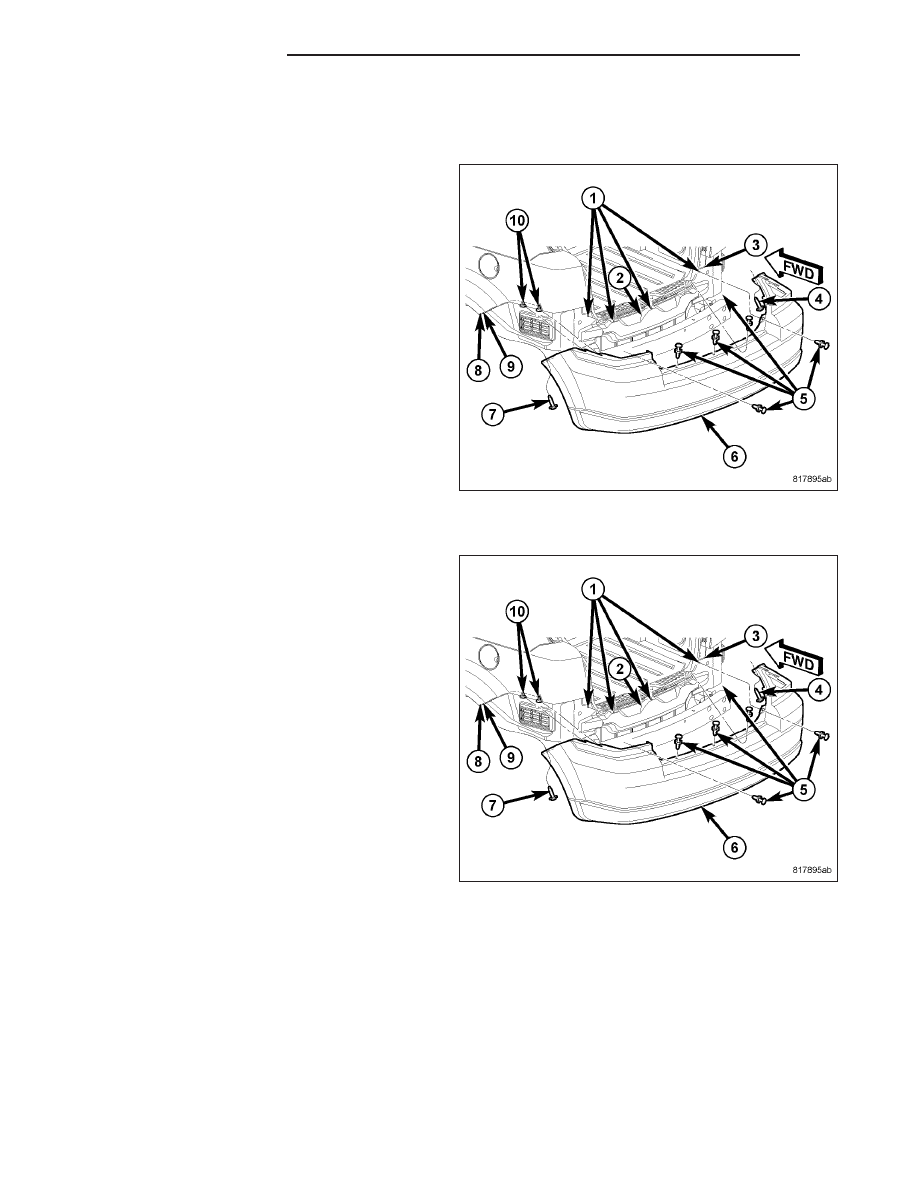

REAR BUMPER FASCIA

REMOVAL

1. Remove push pins (5) from holes (1) located on

vehicle (2).

2. Remove rear splash shields.

3. Remove both left (7) and right screws (4).

4. Remove fascia from push pins (10).

INSTALLATION

1. Raise fascia (6) and hang fascia onto push pins

(10).

2. Install push pins (5) into push pin locations (1).

3. Install left (7) and right (4) screws into their respec-

tive locations.

4. Install splash shields.

13 - 8

FRAME & BUMPERS

PM

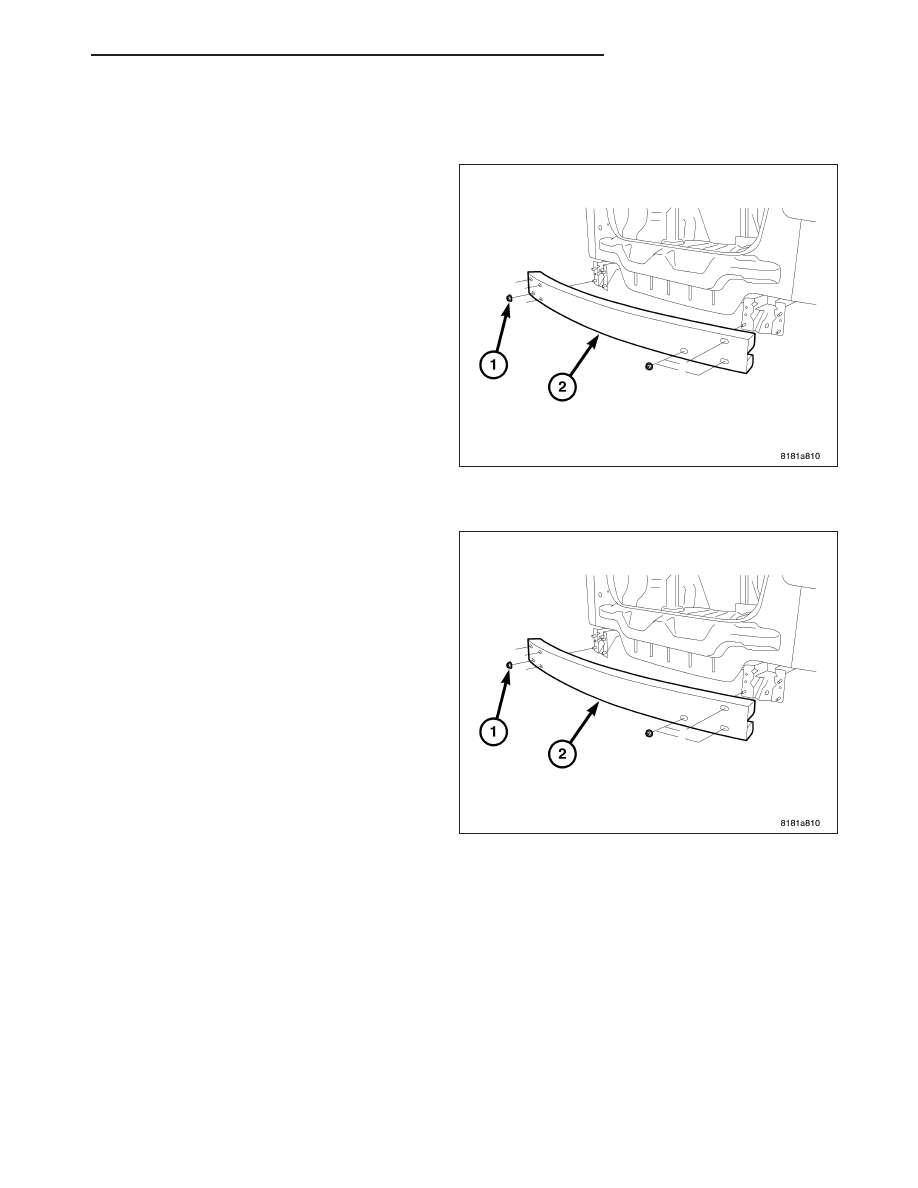

REAR BUMPER REINFORCEMENT

REMOVAL

1. Remove rear fascia. (Refer to 13 - FRAME &

BUMPERS/BUMPERS/REAR

BUMPER

-

REMOVAL)

2. Remove seven bumper reinforcement nuts (1).

3. Remove bumper reinforcement (2).

INSTALLATION

1. Place bumper reinforcement (2) up to frame loca-

tions.

2. Install seven nuts (1) and tighten to 23 N·m (204

in. lbs.)

3. Install fascia. (Refer to 13 - FRAME & BUMPERS/

BUMPERS/REAR BUMPER - INSTALLATION)

PM

FRAME & BUMPERS

13 - 9

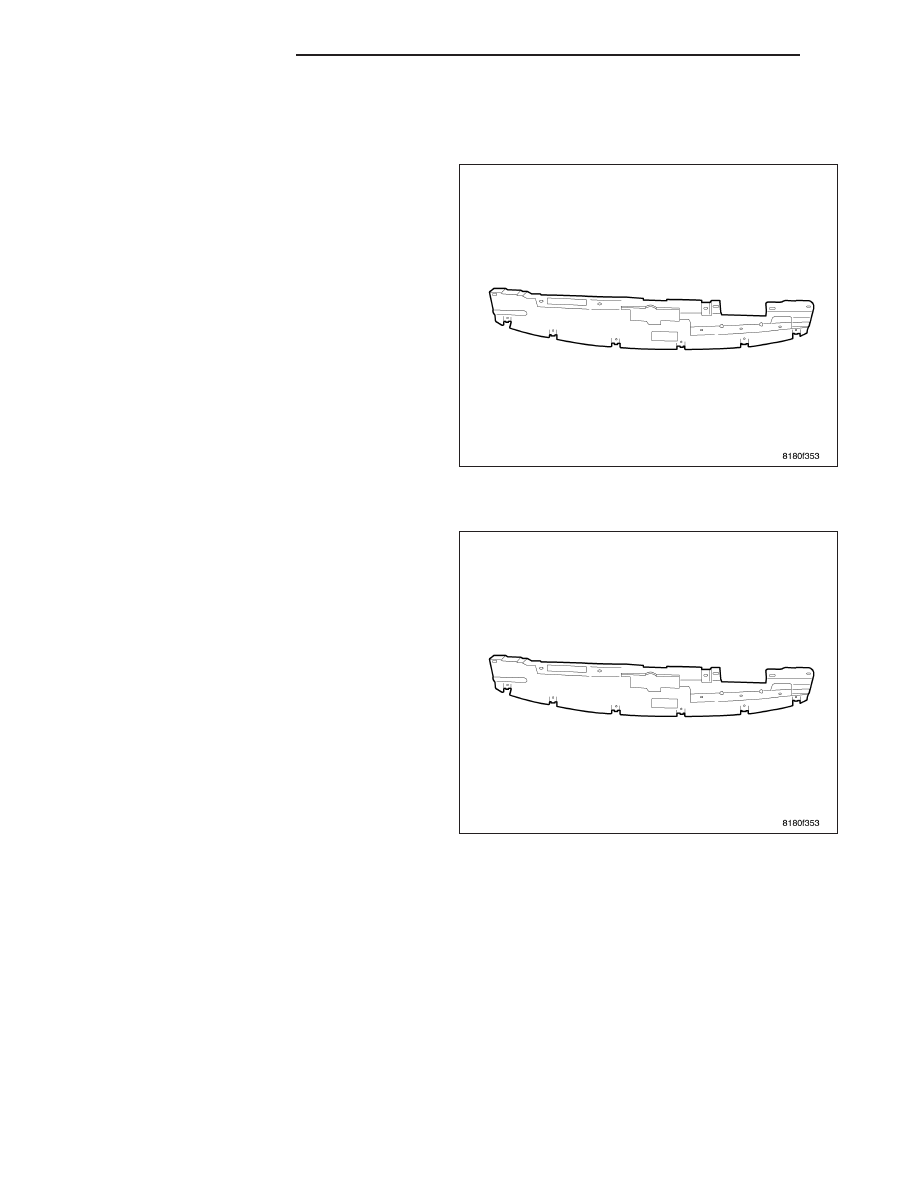

FRONT FASCIA CLOSEOUT PANEL

REMOVAL

1. Remove fasteners and push pins.

INSTALLATION

1. Install fasteners and push pins.

13 - 10

FRAME & BUMPERS

PM
