CRANKSHAFT SPROCKET

1. Remove timing chain (Refer to 9 - ENGINE/VALVE

TIMING/TIMING BELT/CHAIN AND SPROCKETS -
REMOVAL).

2. Remove oil pan (Refer to 9 - ENGINE/LUBRICA-

TION/OIL PAN - REMOVAL).

3. Remove oil pump drive chain tensioner.

4. Remove oil pump drive chain.

5. Remove crankshaft sprocket (1).

INSPECTION

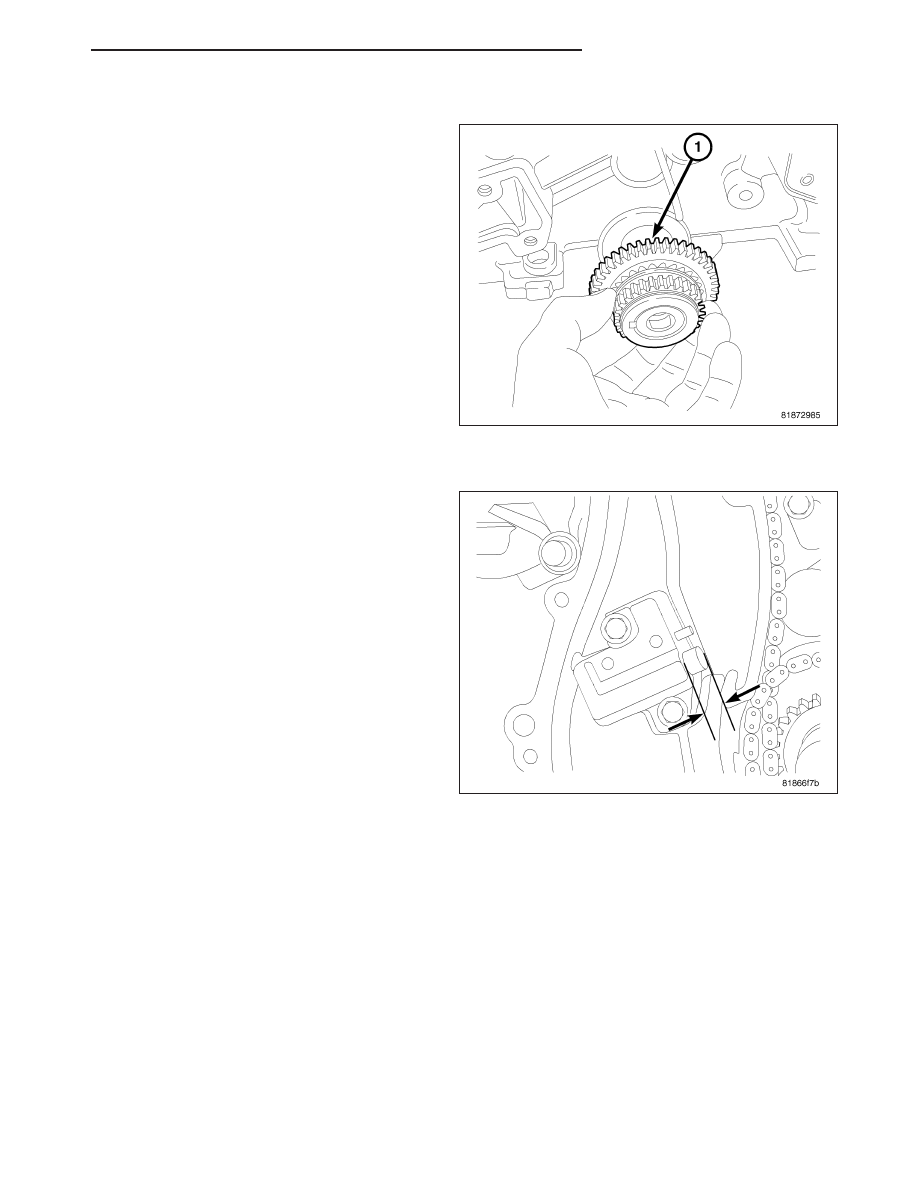

Inspect timing chain for stretching prior to removal.

1. Rotate engine while watching timing chain ten-

sioner plunger. When the plunger reaches its max-
imum travel stop rotating engine.

2. Measure the distance from the tensioner body and

the edge of the chain guide as shown.

3. If the distance is greater than 20.5 mm (0.81 in.)

inspect guide shoes for excessive wear.

4. If guides are okay, replace timing chain.

PM

ENGINE 2.0L WORLD

9 - 1647

INSTALLATION

CRANKSHAFT SPROCKET

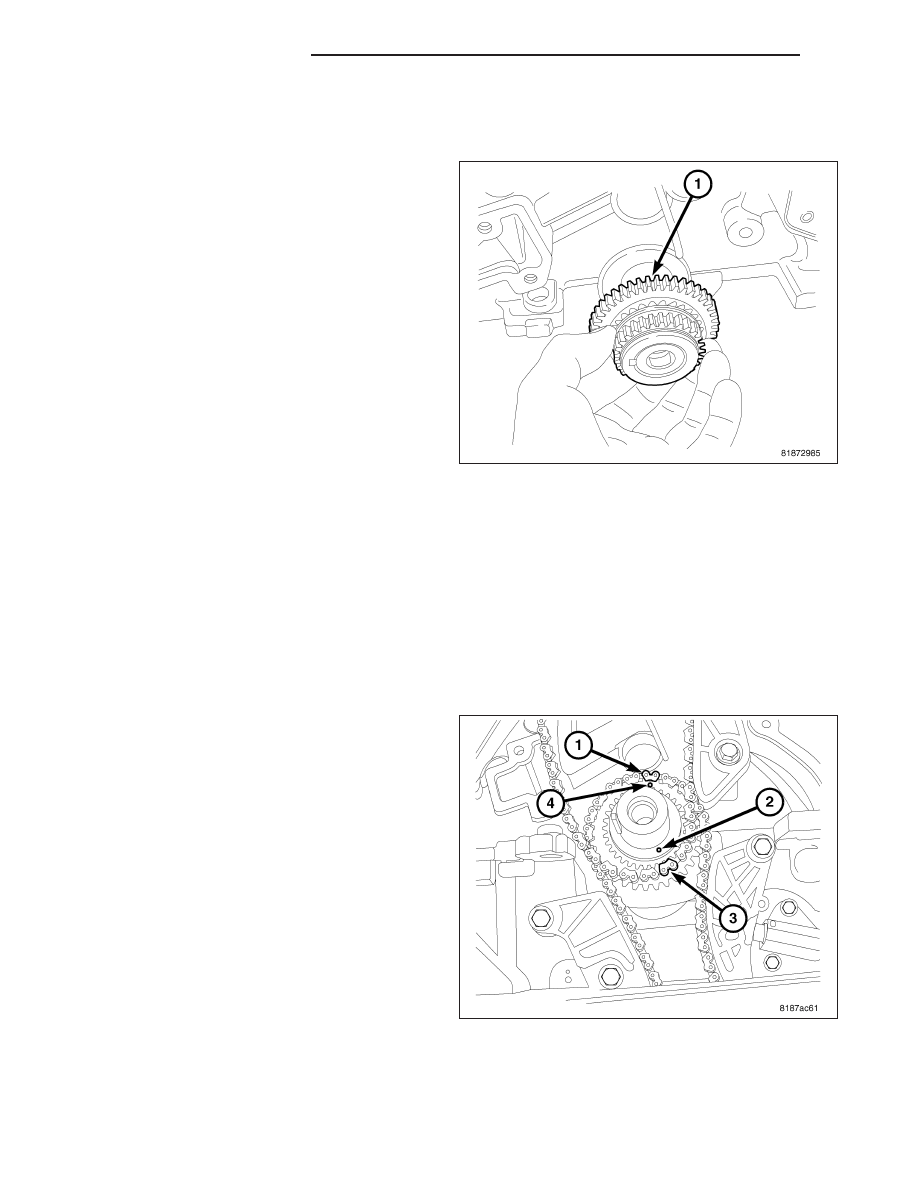

1. Install crankshaft sprocket (1) onto crankshaft.

2. Install oil pump drive chain. Verify that Oil pump is

correctly timed.

3. Reset oil pump drive chain tensioner by pushing

plunger inward and install Tensioner Pin 8514.

4. Install oil pump drive chain tensioner and remove

Tensioner Pin 8514.

5. Install timing chain (Refer to 9 - ENGINE/VALVE

TIMING/TIMING BELT/CHAIN AND SPROCKETS -
INSTALLATION).

6. Install oil pan (Refer to 9 - ENGINE/LUBRICATION/

OIL PAN - INSTALLATION).

7. Fill engine with oil (Refer to 9 - ENGINE/LUBRICA-

TION/OIL - STANDARD PROCEDURE).

8. Start engine and check for leaks.

CAMSHAFT SPROCKET(S)

NOTE: The camshaft sprockets and the camshaft phasers are an assembly and cannot be serviced sepa-
rately.

CAUTION: Do not use an impact wrench to tighten camshaft sprocket bolts. Damage to the camshaft-to-
sprocket locating dowel pin and camshaft phaser may occur.

1. Refer to Camshaft phaser installation (Refer to 9 - ENGINE/CYLINDER HEAD/CAMSHAFT(S) - INSTALLATION).

TIMING CHAIN

1. Verify that the crankshaft sprocket keyway is at the

9 o’clock position.

9 - 1648

ENGINE 2.0L WORLD

PM

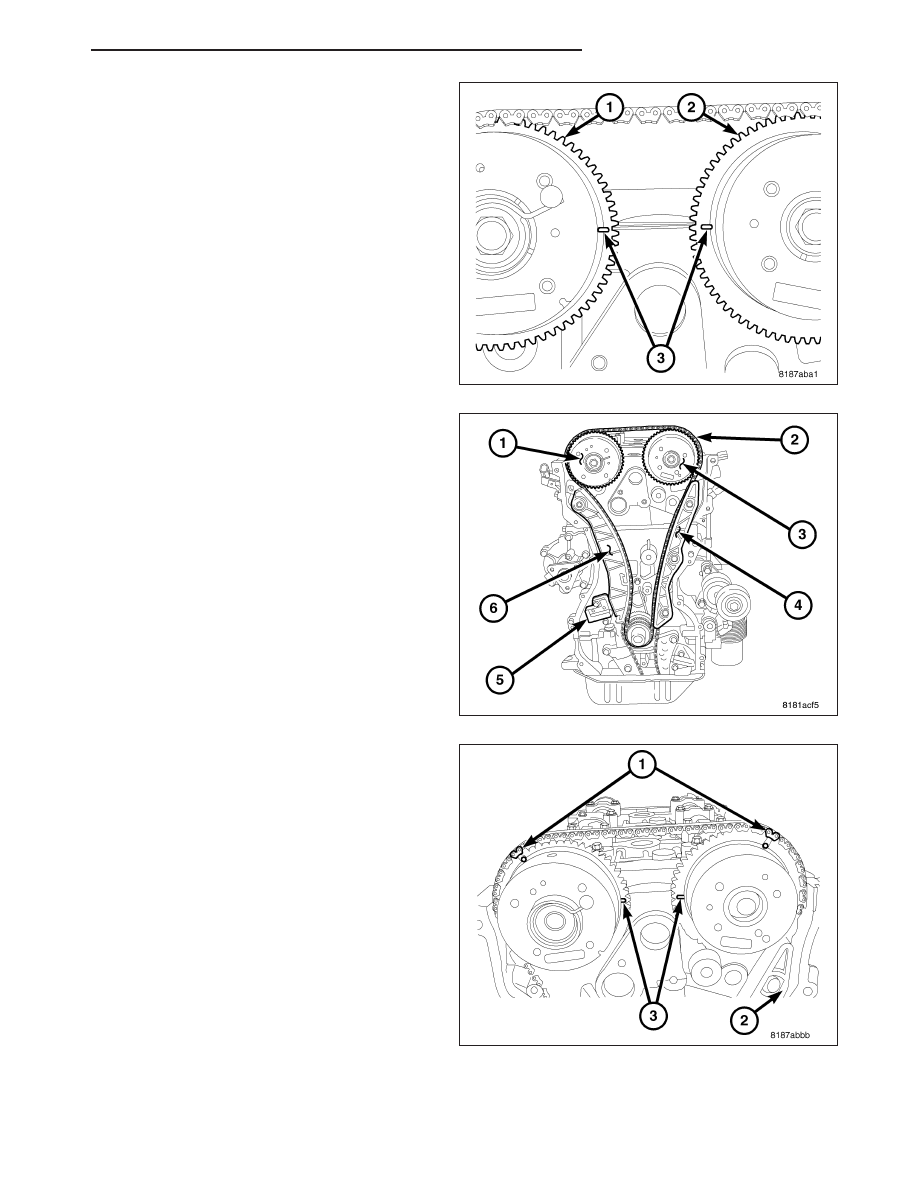

2. Align camshaft timing marks (3) so they are parallel

to the cylinder head as shown.

3. Install timing chain guide (4) and torque bolts.

4. Install timing chain so plated links on chain align

with timing marks on camshaft sprockets (1).

PM

ENGINE 2.0L WORLD

9 - 1649

5. Align timing mark on the crankshaft sprocket (2)

with the plated link (3) on the timing chain. Position
chain so slack will be on the tensioner side.

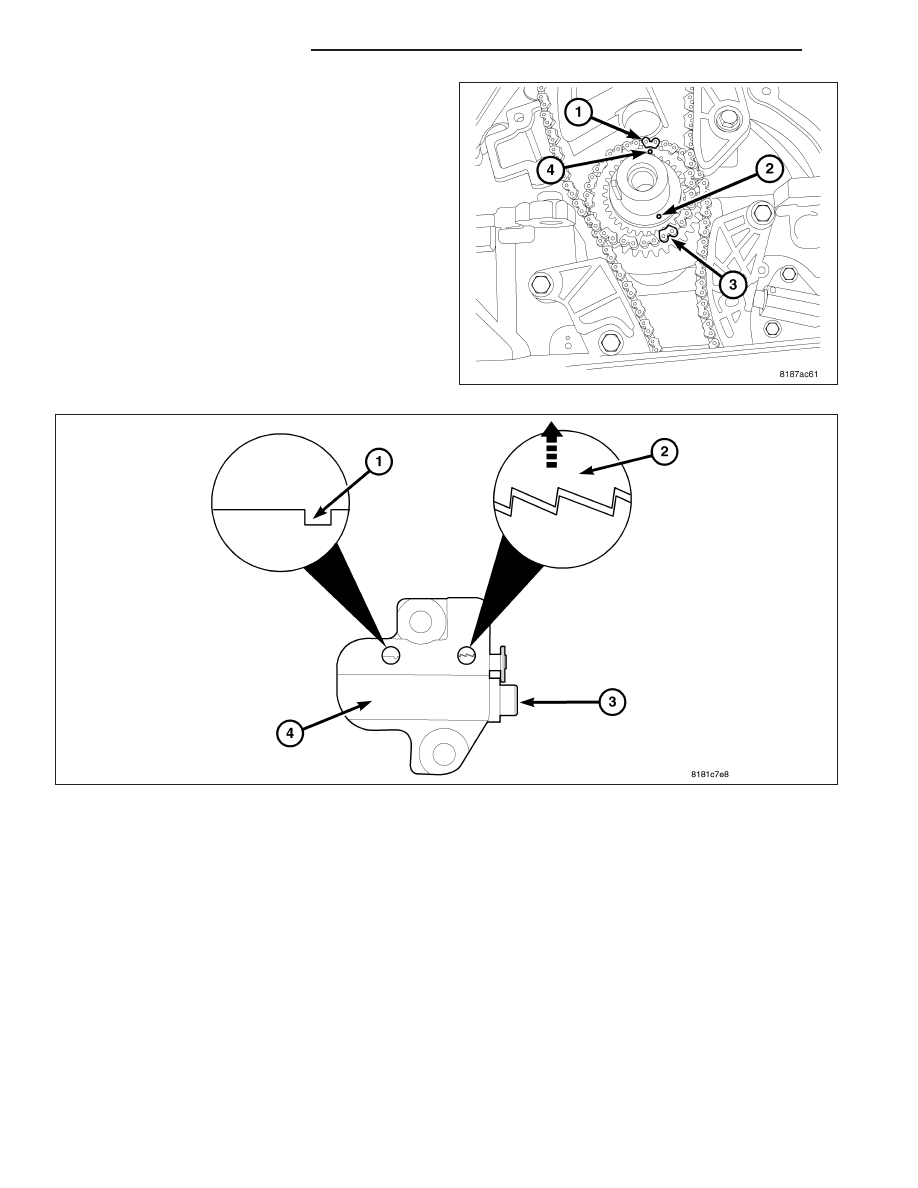

6. Reset timing chain tensioner (4) by lifting up on ratchet (2) and pushing plunger (3) inward towards the tensioner

body (4). Insert tensioner pin 8514 into slot (1) to hold tensioner plunger in the retracted position.
