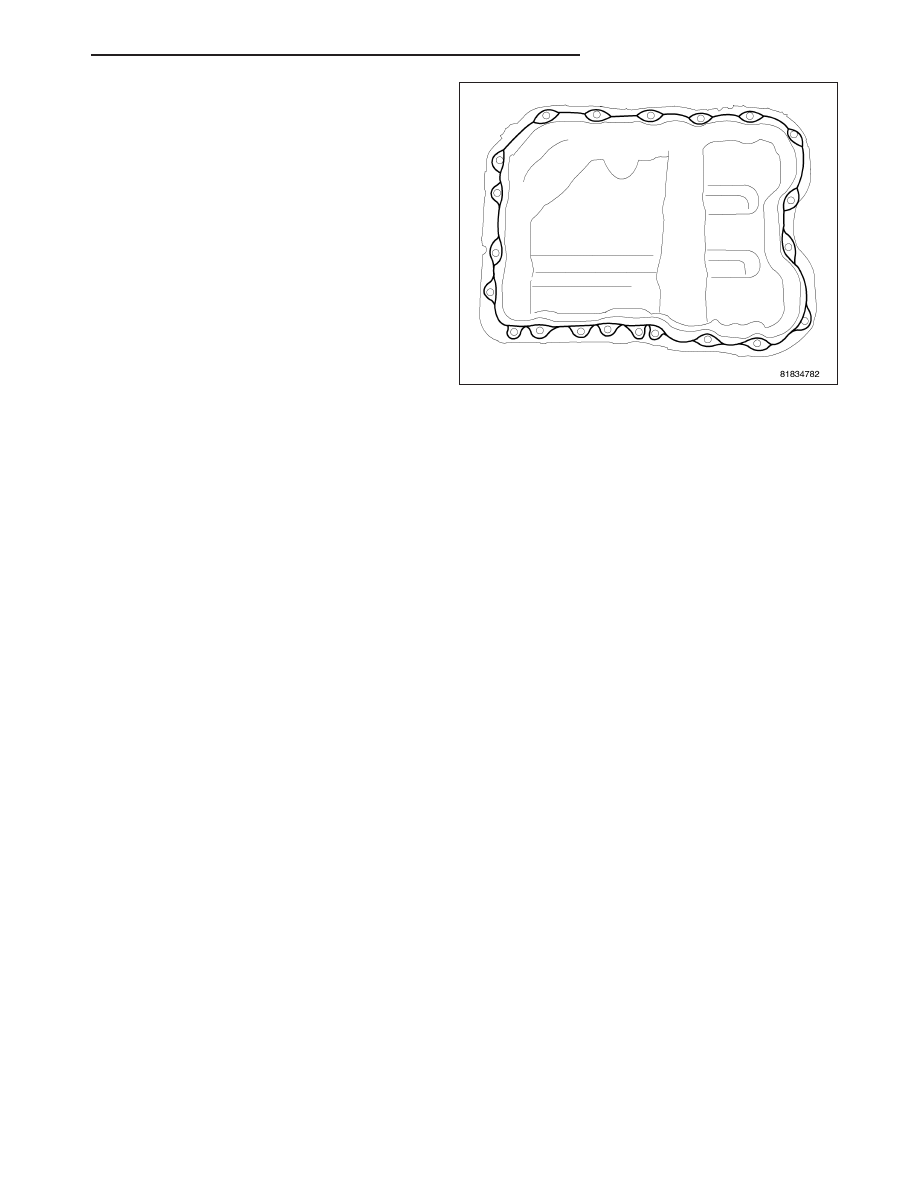

2. Apply a 2 mm bead of Mopar

T

Engine RTV GEN II

around the oil pan as shown.

3.

Tighten screws to 12 N·m (105 in. lbs.).

4. Install oil drain plug.

5. Lower vehicle and fill engine crankcase with proper oil to correct level.

6. Start engine and check for leaks.

PM

ENGINE 2.0L WORLD

9 - 1631

VALVE-OIL PRESSURE RELIEF

REMOVAL

1. Remove oil pan (Refer to 9 - ENGINE/LUBRICA-

TION/OIL PAN - REMOVAL)

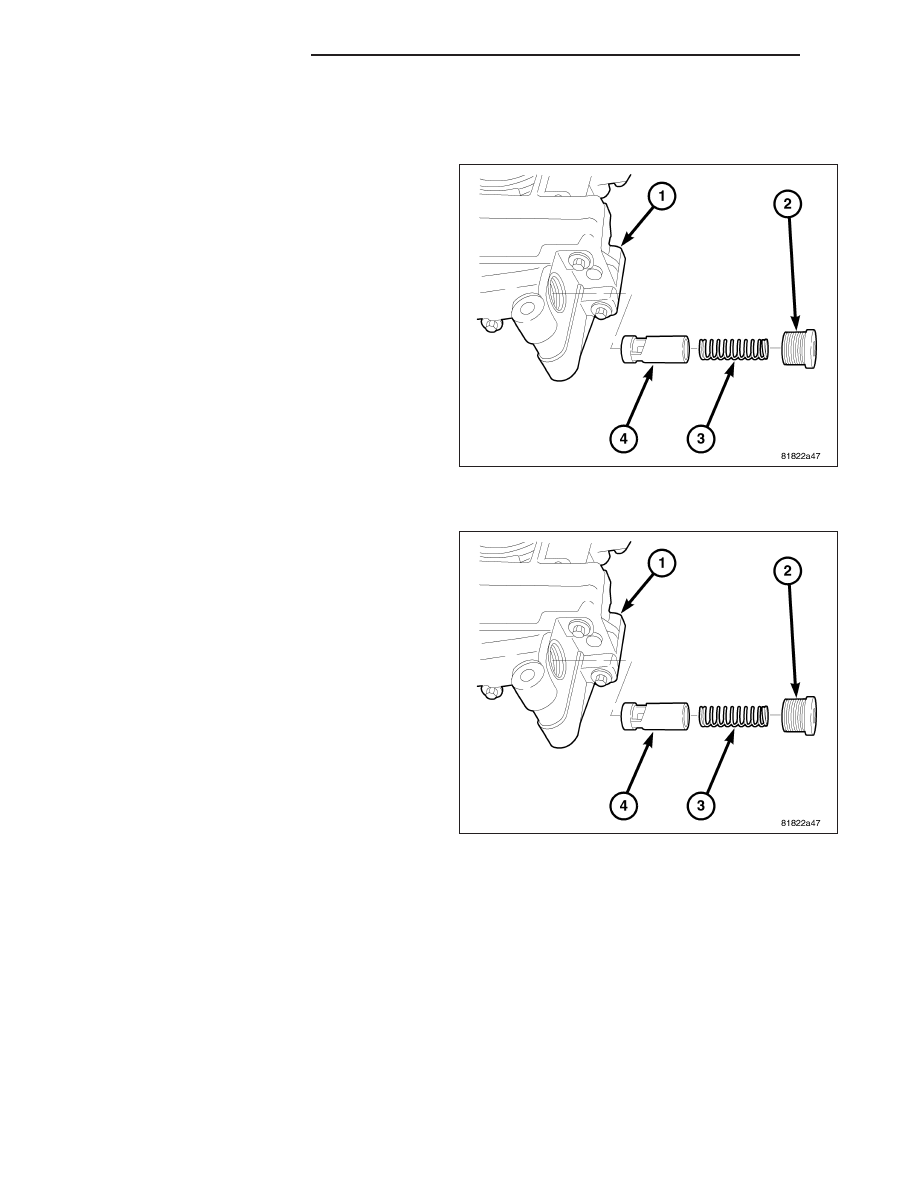

2. Remove pressure regulating valve cap (2).

3. Remove pressure regulating valve spring (3) and

valve (4).

INSPECTION

NOTE: Pressure regulating valve (4) can be ser-
vice separately from the oil pump assembly.

1. Inspect pressure relief valve (4) scoring, gouging,

or debris. Replace as needed.

2. Inspect the pressure relief valve bore in the pump

for scoring, gouging, or debris.

3. If pump bore is damaged, replace balance shaft

module.

9 - 1632

ENGINE 2.0L WORLD

PM

INSTALLATION

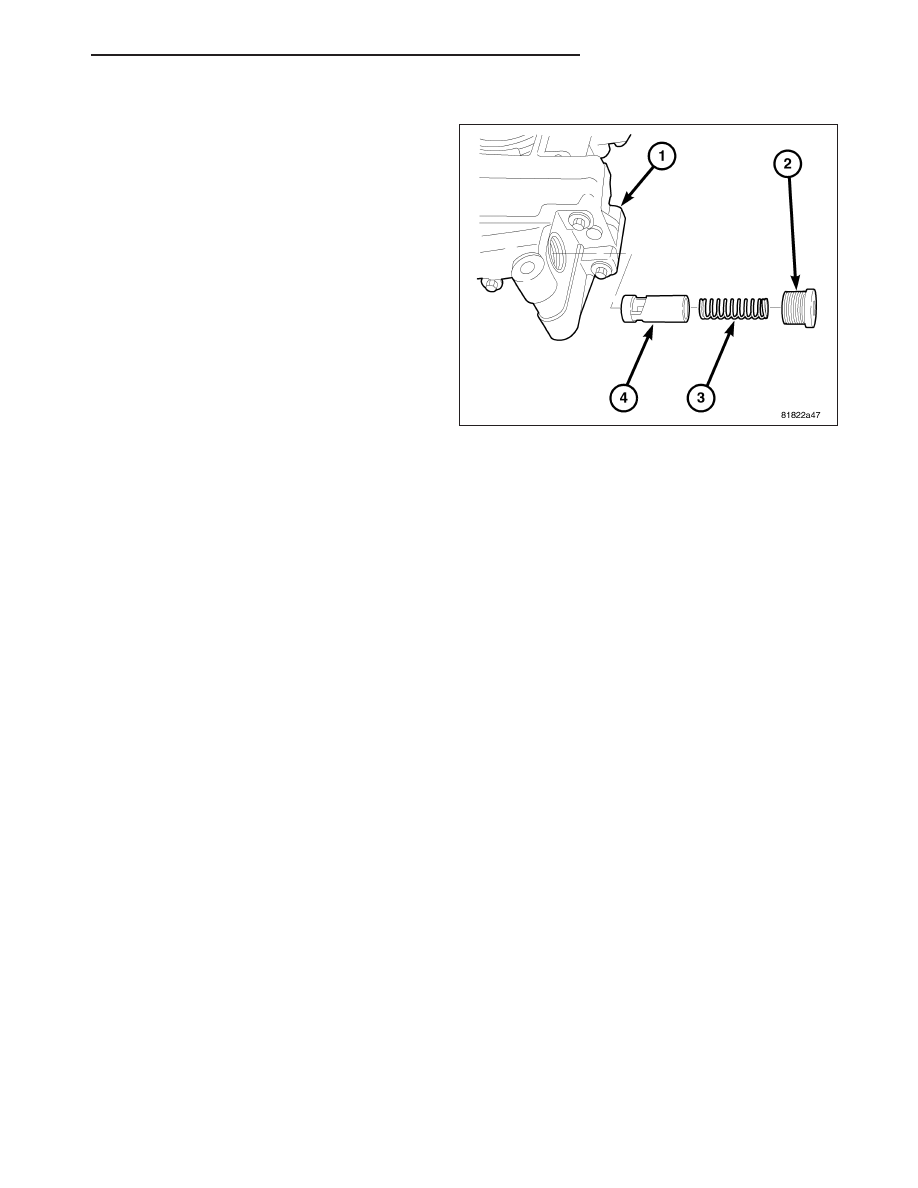

1. Lightly coat pressure regulating valve with clean

engine oil and install valve (4).

2. Install spring (3) and cap (2).

3. Torque cap to 42 N·m (31 lbs.ft.).

PM

ENGINE 2.0L WORLD

9 - 1633

PUMP-OIL

DESCRIPTION

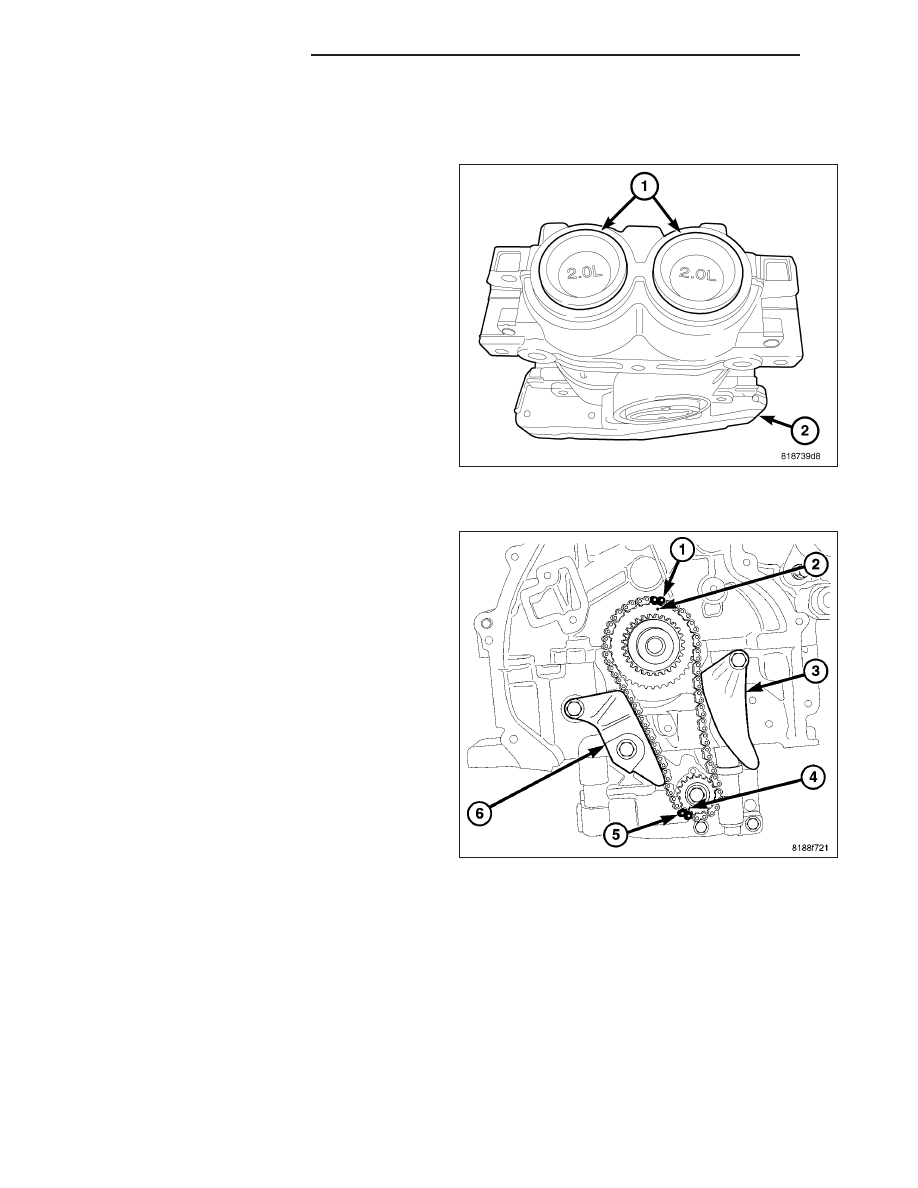

The oil pump is integral to the balance shaft module
(BSM) (2). The oil pump cannot be disassembled for
inspection. The pressure relief valve is serviceable
and can be removed and inspected. The BSM can be
identified by the plastic end caps (1).

REMOVAL

1. Remove oil pan (Refer to 9 - ENGINE/LUBRICA-

TION/OIL PAN - REMOVAL).

2. Mark the chain (4) and the sprocket (5) for

reassembly.
