FRAME-LADDER

REMOVAL

1. Remove oil pan (Refer to 9 - ENGINE/LUBRICA-

TION/OIL PAN - REMOVAL).

2. Remove oil pump/balance shaft assembly (Refer to

9

-

ENGINE/LUBRICATION/OIL

PUMP

-

REMOVAL).

3. Remove ladder frame retaining bolts.

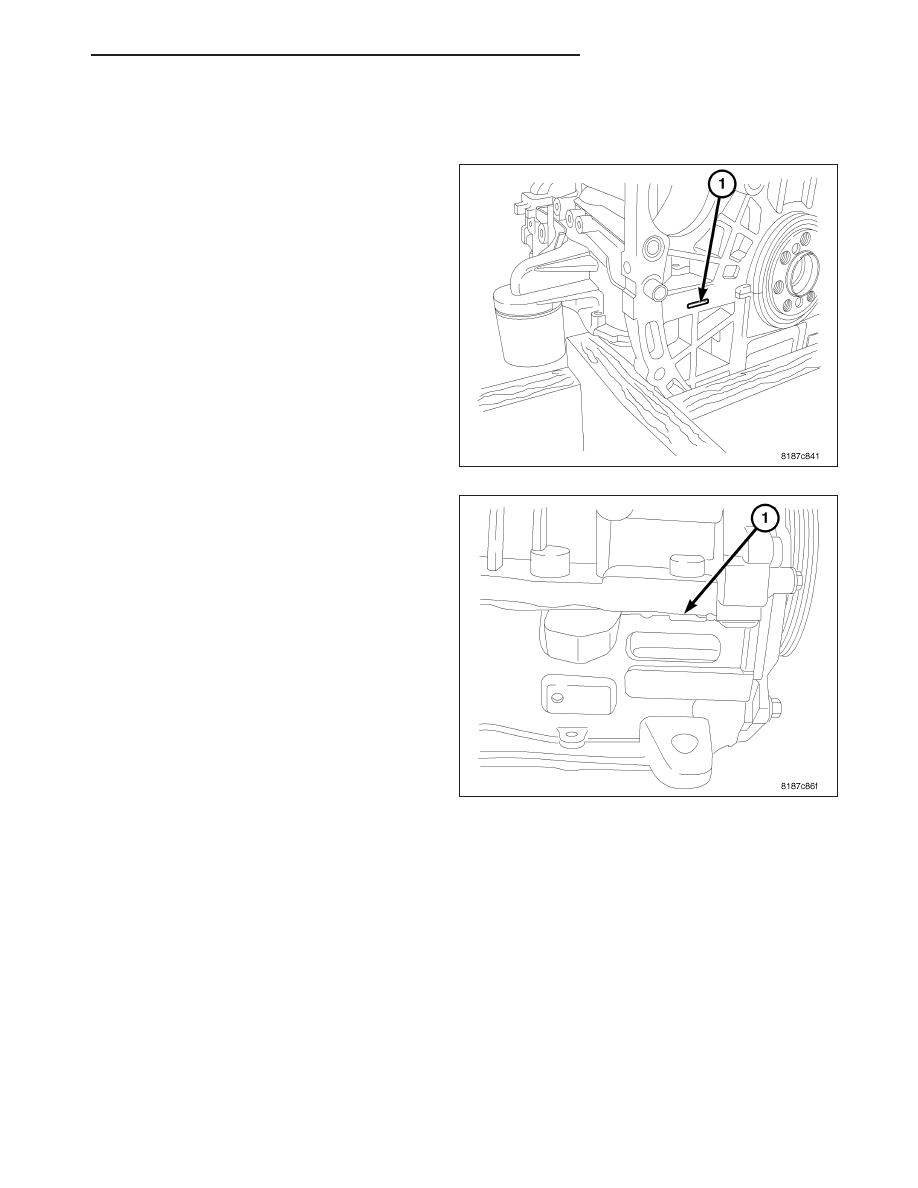

4. Remove ladder frame using pry points cast in the

rear of the block (1).

5. To assist in removing the ladder frame another (1)

pry points cast in the left side of the block.

CLEANING

Clean ladder frame with a plastic or wooden scraper and a suitable solvent.

PM

ENGINE 1.8L WORLD

9 - 1511

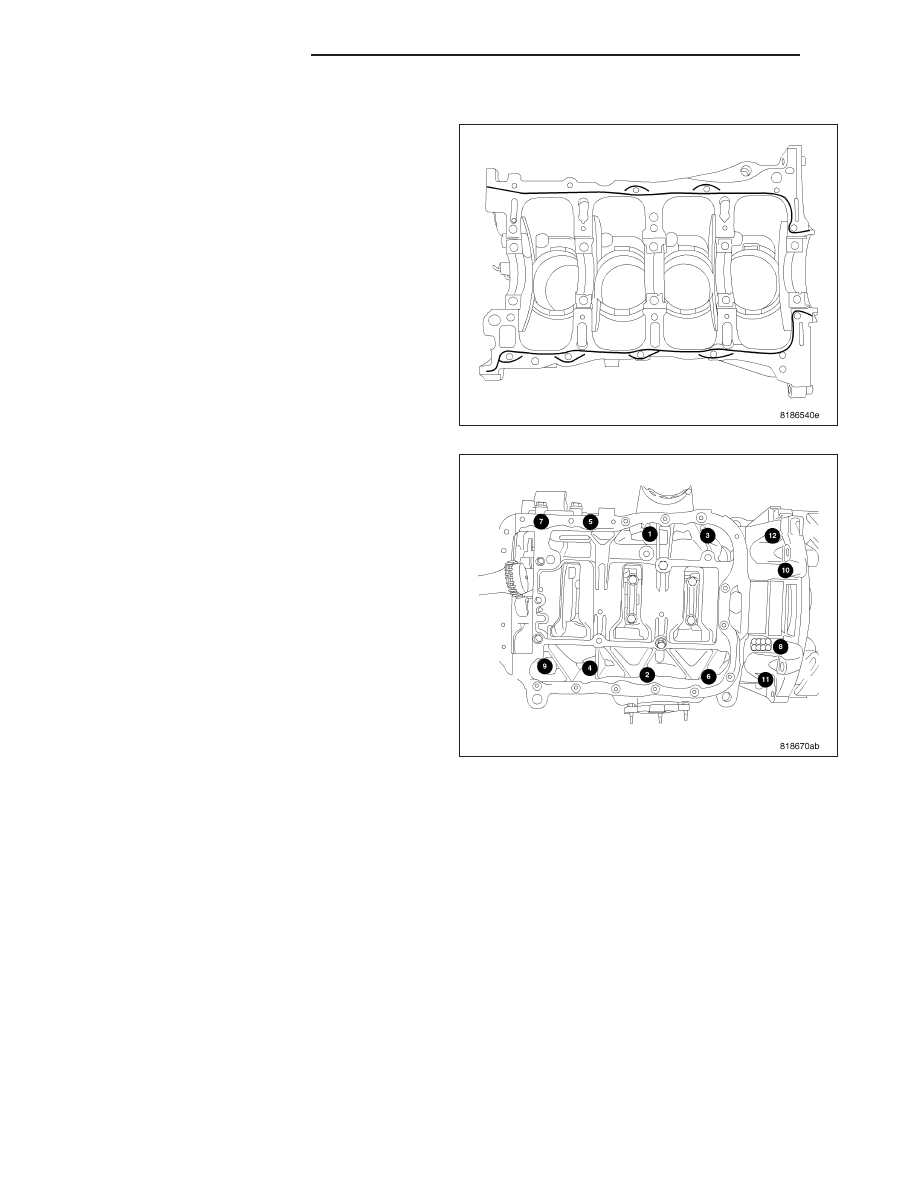

INSTALLATION

1. Apply a 2 mm bead of sealant as shown.

2. Install bolts and torque shown following a three

step method.

•

First: All to 20 N·m (15 ft. lbs.)

•

Second: All to 49 N·m (36 ft. lbs.)

•

Third: All to 49 N·m (36 ft. lbs.)

3. Install oil pan (Refer to 9 - ENGINE/LUBRICATION/

OIL PAN - INSTALLATION).

9 - 1512

ENGINE 1.8L WORLD

PM

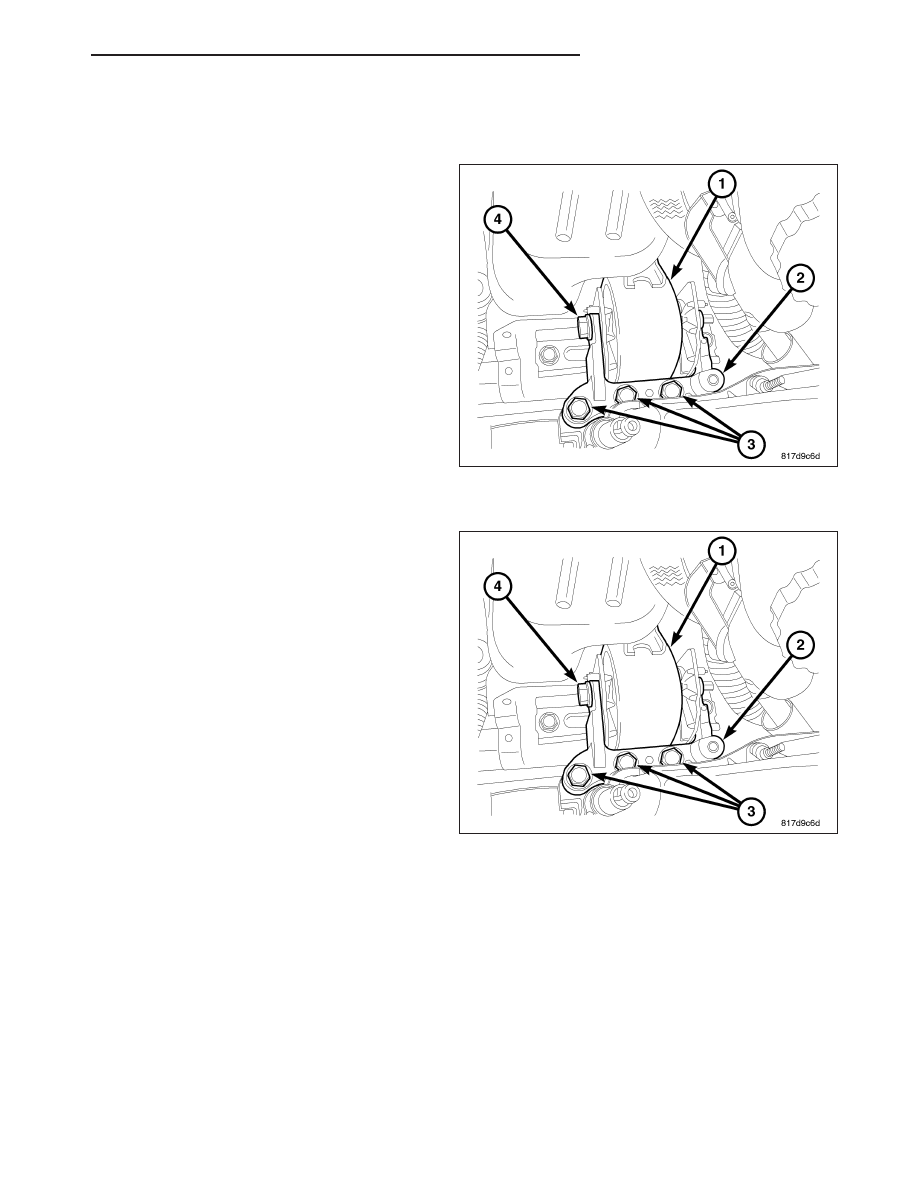

MOUNT-RIGHT

REMOVAL

1. Remove coolant reservoir and set aside.

2. Remove power steering reservoir and set aside.

3. Remove windshield washer bottle.

4. Remove power steering line support bracket from

engine mount.

5. Support transaxle with a block of wood and a suit-

able jack.

6. Remove engine mount through bolt (4).

7. Remove engine mount bracket bolts (3).

8. Remove engine mount retaining bolts.

9. Remove engine mount.

INSTALLATION

1. Install engine mount.

2. Install engine mount retaining bolts and torque to

28 N·m (250 in. lbs.).

3. Install engine mount bracket and torque bolts (3) to

68 N·m (50 ft. lbs.).

4. Install engine mount through bolt (4) and torque to

115 N·m (85 ft. lbs.).

5. Remove jack.

6. Install power steering line support bracket at

engine mount.

7. Install windshield washer bottle.

8. Install power steering reservoir.

9. Install coolant reservoir.

PM

ENGINE 1.8L WORLD

9 - 1513

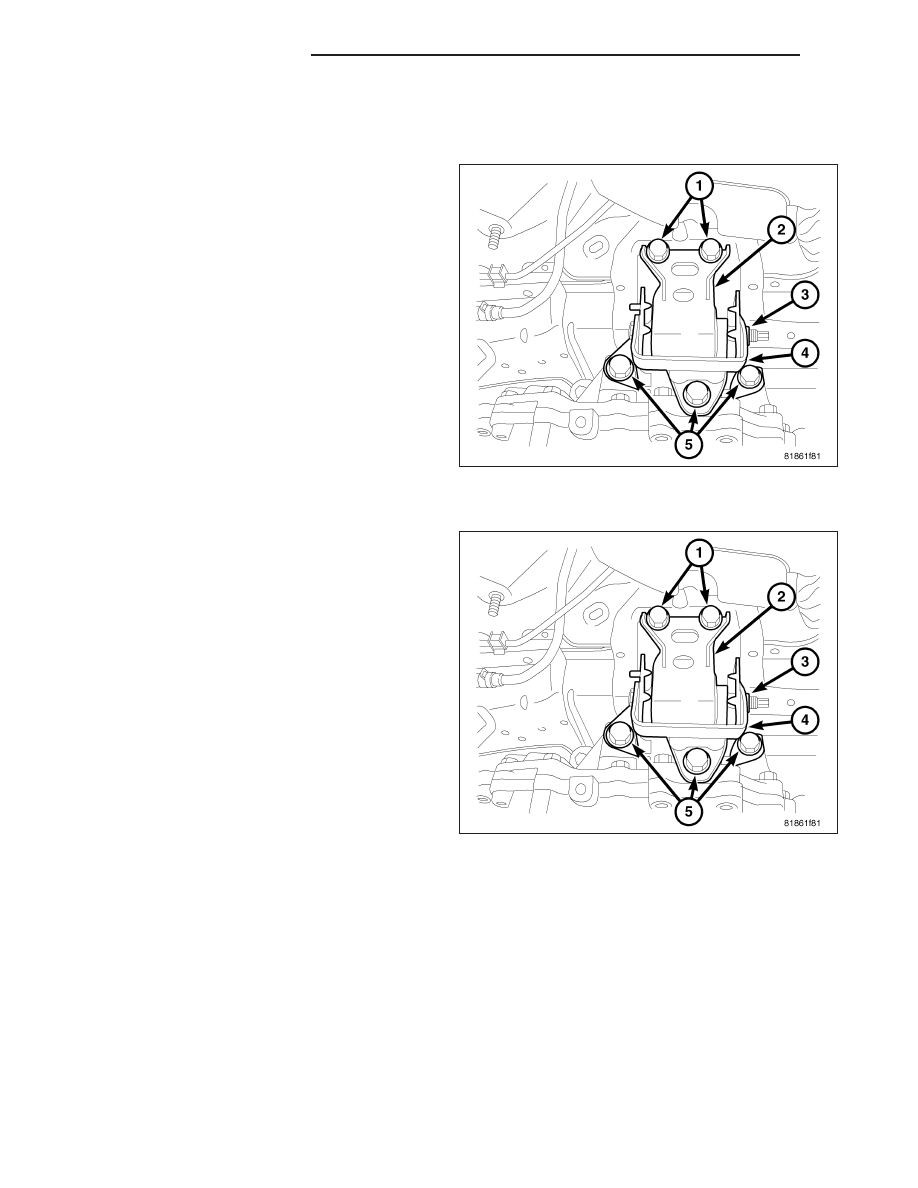

MOUNT-LEFT

REMOVAL

1. Remove air cleaner assembly.

2. Disconnect negative cable from battery.

3. Remove PCM.

4. Remove PCM mounting bracket.

5. Support transaxle with a suitable jack.

6. Remove left mount through bolt (3).

7. Remove mount to transaxle bolts (5).

8. Remove left mount bracket (4).

9. Remove left mount bracket to body frame rail fas-

teners.

10. Remove mount.

INSTALLATION

1. Install mount.

2. Install left mount to frame rail bolts and torque to

28N·m (250 in. lbs.).

3. Install left mount bracket (4).

4. Install mount to transaxle bolts (5) and torque to 68

N·m (50 ft.lbs.).

5. Install mount through bolt (3) and torque to 115

N·m (85 ft.lbs.).

6. Remove jack.

7. Install PCM mounting bracket.

8. Install PCM.

9. Connect negative battery cable.

10. Install air cleaner assembly.
