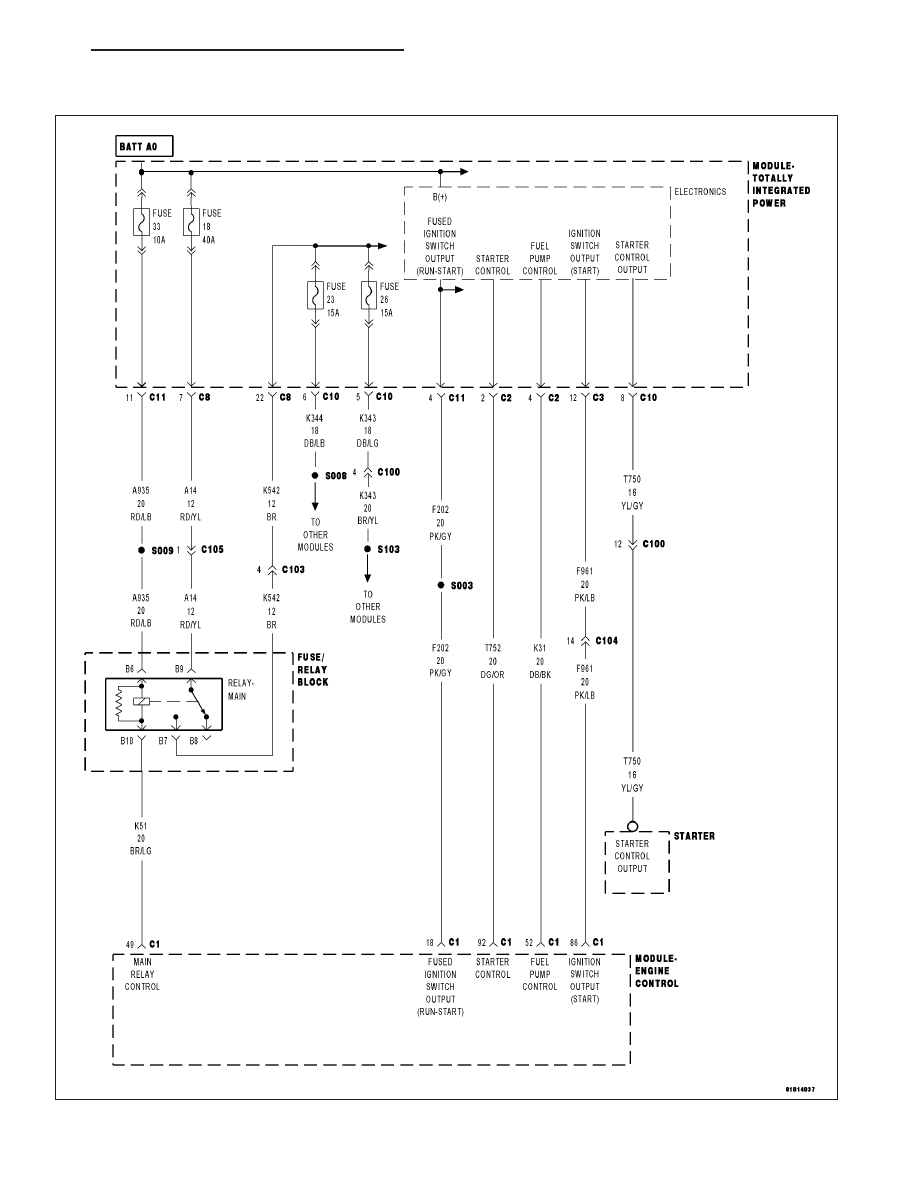

*CHECKING THE ECM POWER AND GROUND CIRCUITS

PM

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1431

Possible Causes

MAIN RELAY CONTROL CIRCUIT OPEN

MAIN RELAY OUTPUT CIRCUIT(S) OPEN

CHECKING THE MAIN RELAY SYSTEM

ECM GROUND CIRCUIT(S) OPEN

FUSED MAIN RELAY BATTERY SUPPLY CIRCUIT OPEN

FUSED IGNITION SWITCH (START) OUTPUT CIRCUIT OPEN

FUSED IGNITION SWITCH (START/RUN) OUTPUT CIRCUIT OPEN

SUBSTITUTE MAIN RELAY

MAIN RELAY CONTROL CIRCUIT SHORTED TO VOLTAGE

Diagnostic Test

1.

ECM GROUND CIRCUIT(S) OPEN

NOTE: Before checking the ECM Power and Grounds, check the Totally Integrated Power Module (TTIPM)
for DTC’s. Repair all TTIPM ignition switch or power supply related DTC’s before continuing with this test.
Turn the ignition off.

Disconnect the ECM harness connectors.

Using a 12-volt test light connected to 12-volts, check each of the ECM ground circuits in ECM harness connector
C1 cavities 1, 2 and 4.

Did the test light illuminate for each cavity?

Yes

>> Go To 2

No

>> Repair the ECM Ground circuit(s) for an open.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

2.

FUSED IGNITION SWITCH START OUTPUT CIRCUIT OPEN

Turn the ignition to the Start position.

Using a 12-volt test light connected to ground, check the Fused Ignition Switch Start Output circuit in ECM harness
connector C1 cavity 86.

Is the test light on?

Yes

>> Go To 3

No

>> Repair the Fused Ignition Switch Start Output circuit for an open.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

3.

FUSED IGNITION SWITCH START/RUN OUTPUT CIRCUIT OPEN

Turn the ignition to the Start position.

Using a 12-volt test light connected to ground, check the Fused Ignition Switch Start/Run Output circuit in ECM
harness connector C1 cavity 18.

Turn the ignition to the Run position.

Using a 12-volt test light connected to ground, check the Fused Ignition Switch Start/Run Output circuit in ECM
harness connector C1 cavity 18.

Is the test light on for both ignition switch positions?

Yes

>> Go To 4

No

>> Repair the Fused Ignition Switch Start/Run Output circuit for an open.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

9 - 1432

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

PM

4.

CHECKING THE MAIN RELAY SYSTEM

Turn the ignition off.

Connect a jumper wire between ground and the Main Relay Control circuit in ECM C1 harness connector cavity 49.

Turn the ignition on.

Using a 12-volt test light connected to ground, check the Fused Main Relay Output circuits at the ECM C1 harness
connector cavities 3, 5 and 6.

Does the test light illuminate brightly for each circuit?

Yes

>> Test Complete.

No

>> Go To 5

5.

FUSED MAIN RELAY BATTERY SUPPLY CIRCUIT OPEN

Turn the ignition off.

Remove the Main Relay.

Using a 12-volt test light connected to ground, check both Fused Main Relay Battery Supply circuits in Main Relay
connector.

Is the test light on?

Yes

>> Go To 6

No

>> Repair the Fused Main Relay Battery Supply circuit(s) for an open.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

6.

MAIN RELAY OUTPUT CIRCUIT OPEN

Connect a jumper wire between cavity B7 and cavity B9 in the Main Relay connector.

Using a 12-volt test light connected to ground, check the Main Relay Output circuit in ECM harness connector C1
cavities 3, 5 and 6.

Did the test light illuminate for each circuit?

Yes

>> Go To 7

No

>> Repair the Main Relay Output circuit(s) for an open.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

7.

MAIN RELAY

Turn the ignition off.

Install a known good relay in place of the Main Relay.

Connect a jumper wire between ground and the Main Relay Control circuit in ECM C1 harness connector cavity 49.

Turn the ignition on.

Using a 12-volt test light connected to ground, check the Fused Main Relay Output circuits at the ECM C1 harness
connector cavities 3, 5 and 6.

Did the test light illuminate brightly for each circuit?

Yes

>> Replace the Main Relay.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Go To 8

PM

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1433

8.

MAIN RELAY CONTROL CIRCUIT OPEN

Turn the ignition off.

Remove the Main Relay.

Measure the resistance of the Main Relay Control circuit between the Main Relay connector and the ECM harness
connector.

Is the resistance below 10.0 ohms?

Yes

>> Go To 9

No

>> Repair the Main Relay Control circuit for an open.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

9.

MAIN RELAY CONTROL CIRCUIT SHORTED TO VOLTAGE

Connect a jumper wire between cavity B7 and cavity B9 of the Main Relay connector.

Turn the ignition on.

Measure the voltage on the Main Relay Control circuit.

Is the voltage above 1.0 volt?

Yes

>> Repair the Main Relay Control circuit for a short to voltage.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Test Complete.
