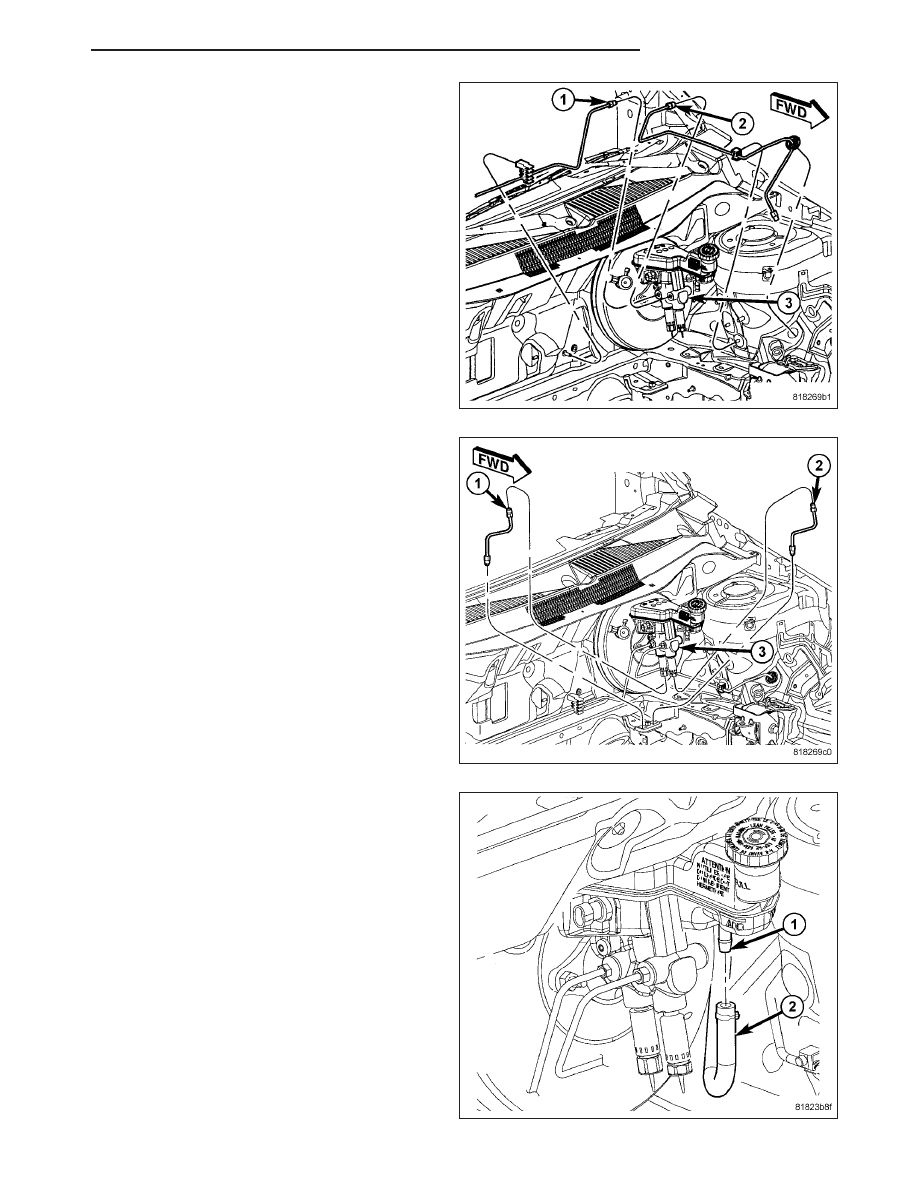

4. Disconnect the two front brake tubes (1, 2) from

the master cylinder. Install plugs at the open brake
tube outlets on the master cylinder.

5. Disconnect the two rear brake tubes (1, 2) from the

proportioning valves on the master cylinder (3).
Install plugs at the open brake tube outlets on the
proportioning valves.

6. If equipped with a manual transaxle, remove the

clamp and slide the clutch actuator hose (2) off the
reservoir port (1).

PM

BRAKES - BASE

5 - 61

7. Clean the area around where the master cylinder

(2) attaches to the power brake booster (1) using a
suitable brake cleaner such as Mopar

T

Brake Parts

Cleaner or an equivalent.

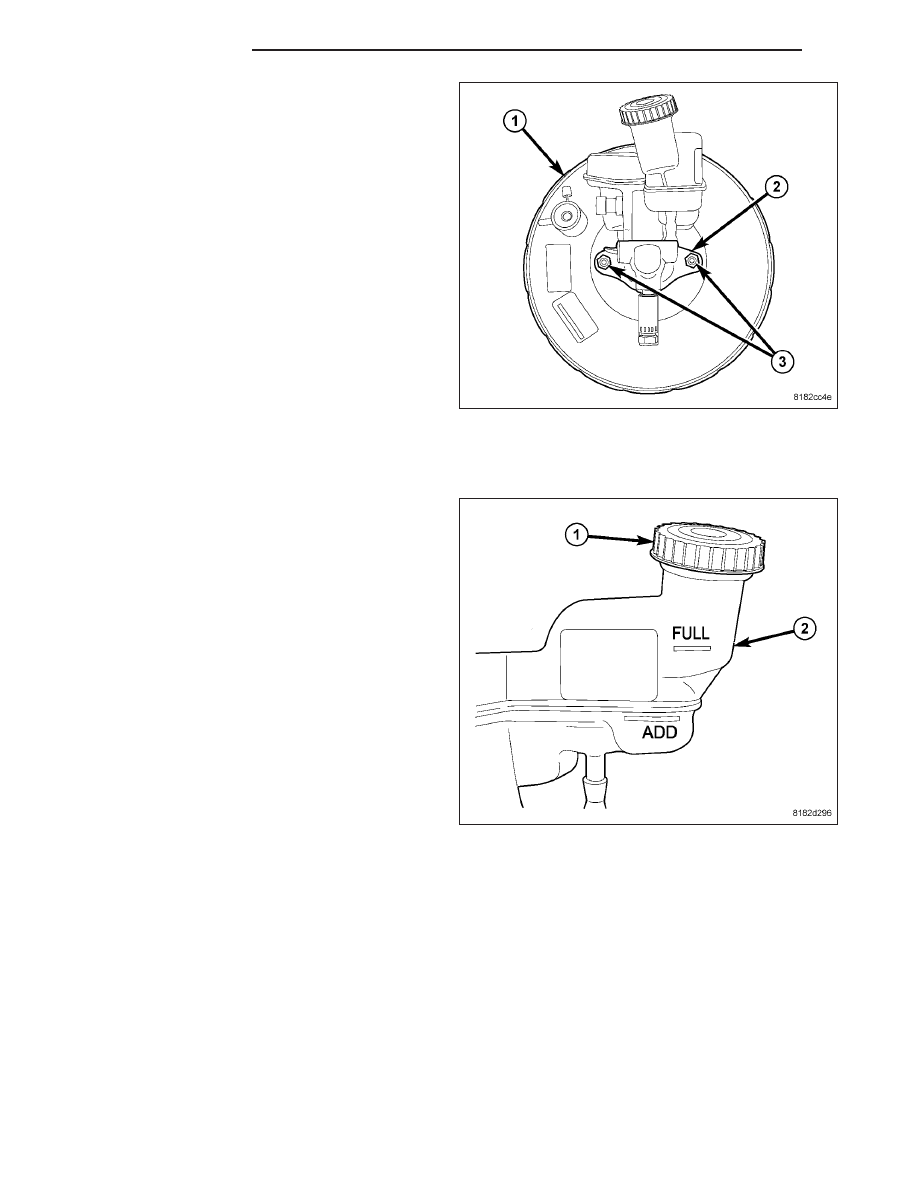

8. Remove the two nuts (3) attaching the master cyl-

inder (2) to the power brake booster (1).

9. Slide the master cylinder straight out of the power

brake booster.

10. To remove the proportioning valves, unthread

each from the master cylinder.

DISASSEMBLY

1. Clean the master cylinder housing and brake fluid reservoir. Use only Mopar

T

Brake Parts Cleaner or equivalent.

2. Remove the brake fluid reservoir cap (1). Using a

syringe or equivalent type tool, empty as much
brake fluid as possible from the reservoir.

5 - 62

BRAKES - BASE

PM

CAUTION: When removing the fluid reservoir (1)
from the master cylinder, do not attempt to pry it
off using any type of tool. This can damage the
fluid reservoir or master cylinder housing.

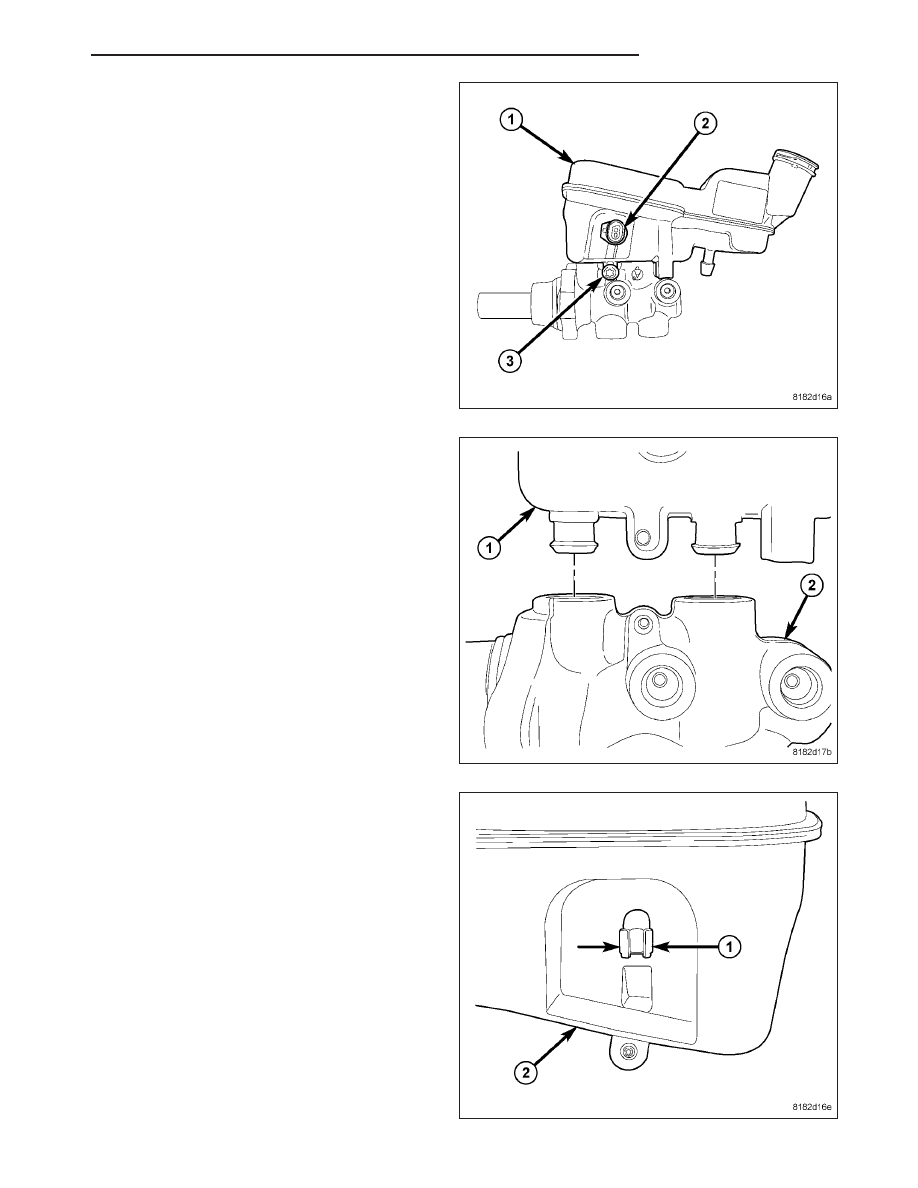

3. Remove the screw (3) fastening the fluid reservoir

(1) to the master cylinder housing.

4. Pull the reservoir (1) straight up and remove it from

the grommet seals in master cylinder housing (2).

5. If the reservoir is being replaced, remove the fluid

level switch. Push together the retaining tabs (1)
holding the brake fluid level switch in place in the
brake fluid reservoir (2), then pull the brake fluid
level switch out the opposite side of the reservoir.

PM

BRAKES - BASE

5 - 63

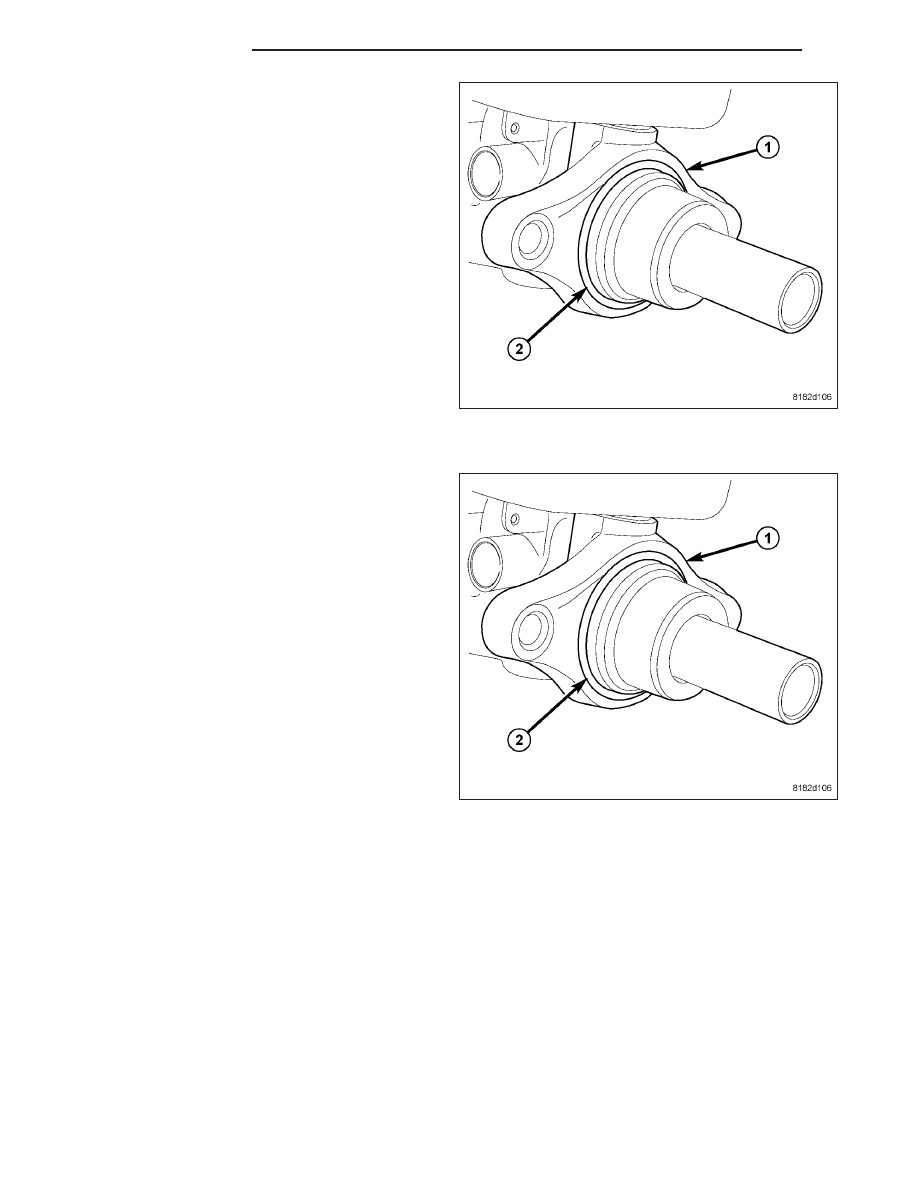

6. Remove the vacuum seal (2) from the master cyl-

inder mounting flange (1).

ASSEMBLY

1. Install a NEW vacuum seal (2) on the master cyl-

inder mounting flange (1) making sure the seal fits
squarely in its groove.

5 - 64

BRAKES - BASE

PM
