JUMP STARTING

STANDARD PROCEDURE - JUMP STARTING

WARNING: Review all safety precautions and warnings in battery/starting/charging sections. Do not jump
start a frozen battery, personal injury can result. Do not jump start when maintenance free battery indicator
dot is yellow or bright color. Do not jump start a vehicle when the battery fluid is below the top of lead
plates. Do not allow jumper cable clamps to touch each other when connected to a booster source. Do not
use open flame near battery. Remove metallic jewelry worn on hands or wrists to avoid injury by accidental
arcing of battery current. When using a high output boosting device, do not allow battery voltage to exceed
16 volts. Refer to instructions provided with device being used.

CAUTION: When using another vehicle as a booster, do not allow vehicles to touch. Electrical systems can
be damaged on either vehicle.

TO JUMP START A DISABLED VEHICLE:

1. Raise hood on disabled vehicle and visually inspect engine compartment for:

•

Battery cable clamp condition, clean if necessary.

•

Frozen battery.

•

Yellow or white color test indicator, if equipped.

•

Generator drive belt condition and tension.

•

Fuel fumes or leakage, correct if necessary.

CAUTION: If the cause of starting problem on disabled vehicle is severe, damage to booster vehicle charg-
ing system can result.

2. When using another vehicle as a booster source, park the booster vehicle within cable reach. Turn off all acces-

sories, set the parking brake, place the automatic transmission in PARK or the manual transmission in NEUTRAL
and turn the ignition OFF.

3. On disabled vehicle, place gear selector in park or neutral and set park brake. Turn off all accessories.

4. Connect jumper cables to booster battery. RED clamp to positive terminal (+) or remote terminal. BLACK clamp

to negative terminal (-). DO NOT allow clamps at opposite end of cables to touch, electrical arc will result.
Review all warnings in this procedure.

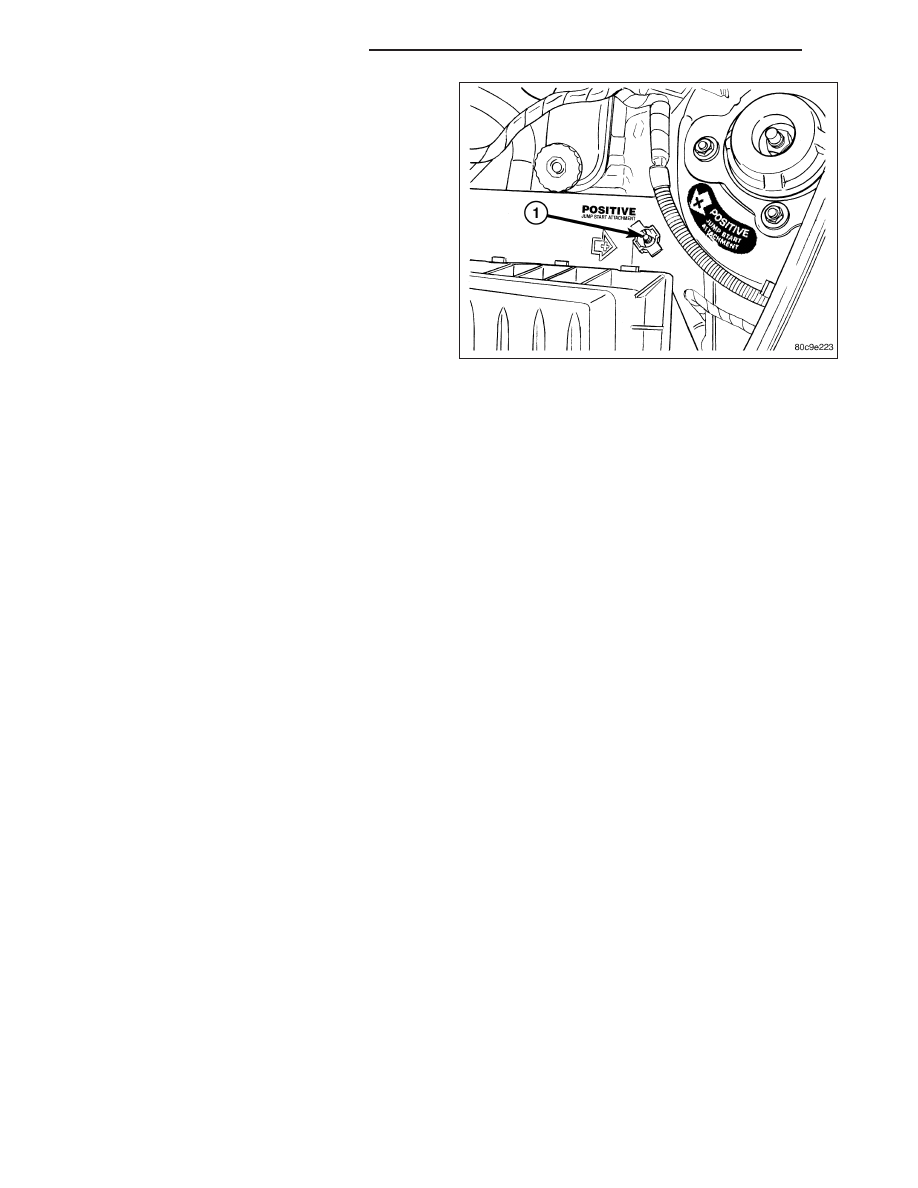

5. On disabled vehicle connect RED jumper cable clamp to positive (+) remote terminal. Connect BLACK jumper

cable clamp to engine ground.

a. Pull the protective sleeve from the remote positive terminal labeled Position Jump Post Attachment.

b. Connect RED jumper cable clamp to positive (+) remote terminal.

c. Connect BLACK jumper cable clamp to Negative Jump Post Attachment or engine ground as close to the

ground cable attaching point as possible

6. Start the engine in the vehicle which has the booster battery, let the engine idle a few minutes, then start the

engine in the vehicle with the discharged battery.

PM

LUBRICATION & MAINTENANCE

0 - 23

CAUTION: Do not crank starter motor on disabled
vehicle for more than 15 seconds, starter will over-
heat and could fail.

7. Allow battery in disabled vehicle to charge to at

least 12.4 volts (75% charge) before attempting to
start engine. If engine does not start within 15 sec-
onds, stop cranking engine and allow starter to
cool (15 minutes), before cranking again.

DISCONNECT CABLE CLAMPS AS FOLLOWS:

•

Disconnect BLACK cable clamp from engine
ground on disabled vehicle.

•

Disconnect RED cable clamp from battery posi-
tive remote terminal.

0 - 24

LUBRICATION & MAINTENANCE

PM

TOWING

STANDARD PROCEDURE - TOWING

WARNING: Do not allow towing attachment devices to contact the fuel tank or lines, fuel leak can result. Do
not lift or tow vehicle by front or rear bumper, or bumper energy absorber units. Do not venture under a
lifted vehicle if not supported properly on safety stands. Do not allow passengers to ride in a towed vehicle.
Use a safety chain that is independent from the towing attachment device.

CAUTION: Do not damage brake lines, exhaust system, shock absorbers, sway bars, or any other under
vehicle components when attaching towing device to vehicle. Do not attach towing device to front or rear
suspension components. Do not secure vehicle to towing device by the use of front or rear suspension or
steering components. Remove or secure loose or protruding objects from a damaged vehicle before towing.
Refer to state and local rules and regulations before towing a vehicle. Do not allow weight of towed vehicle
to bear on lower fascia, air dams, or spoilers.

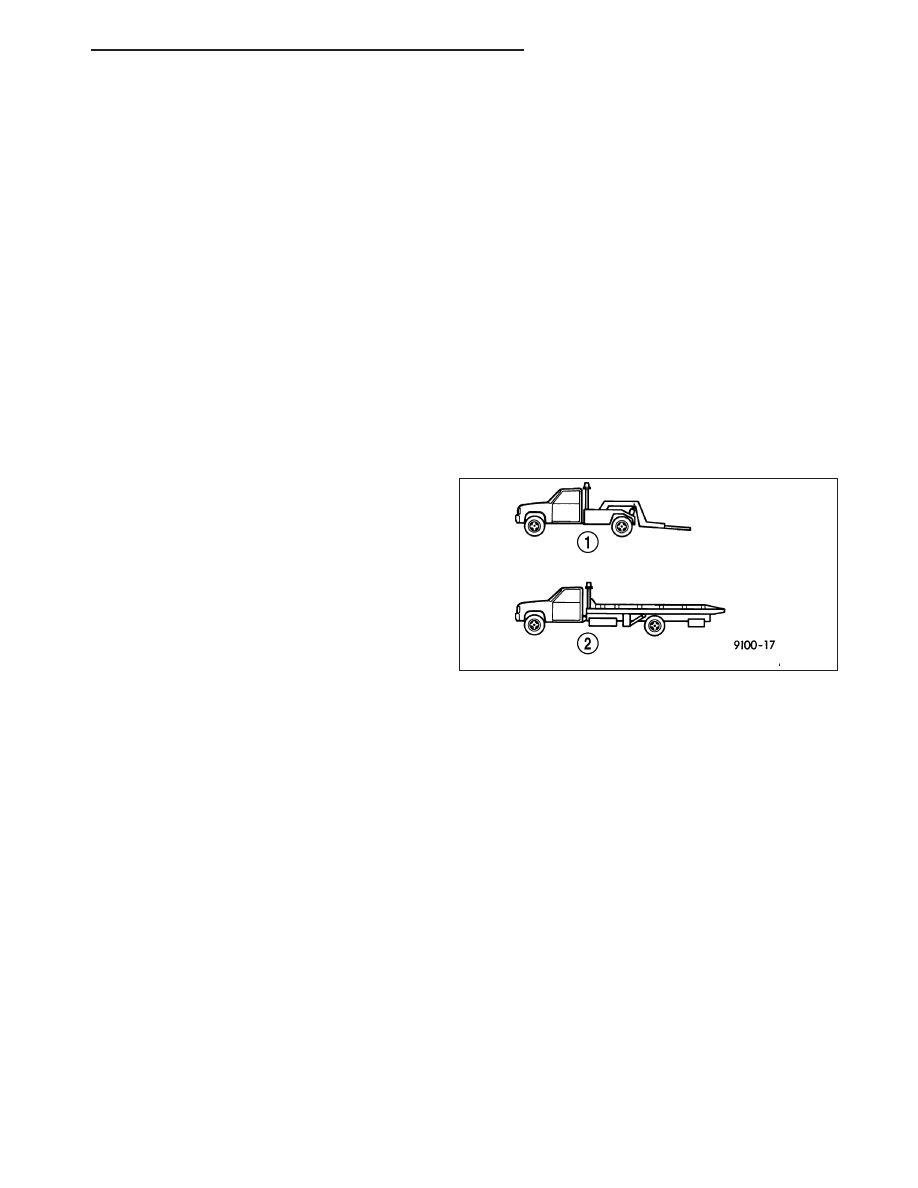

To avoid damage to bumper fascia and air dams use of a wheel lift or flat bed towing device is recommended.
When using a wheel lift towing device, be sure the unlifted end of disabled vehicle has at least 100 mm (4 in.)
ground clearance. If minimum ground clearance cannot be reached, use a towing dolly. If a flat bed device is used,
the approach angle should not exceed 15 degrees.

PM

LUBRICATION & MAINTENANCE

0 - 25
