UPPER HOUSING VALVE AND PLUG

Refer to (Fig. 136), (Fig. 137) and (Fig. 138) to per-

form the following steps.

(1) Lubricate valves, plugs, springs with clean

transmission fluid.

(2) Assemble regulator valve line pressure plug,

sleeve, throttle plug and spring. Insert assembly in
upper housing and install cover plate. Tighten cover
plate screws to 4 N·m (35 in. lbs.) torque.

(3) Install 1-2 and 2-3 shift valves and springs.
(4) Install 1-2 shift control valve and spring.
(5) Install retainer, spring, limit valve, and 2-3

throttle plug from limit valve housing.

(6) Install limit valve housing and cover plate.

Tighten screws to 4 N·m (35 in. lbs.).

(7) Install shuttle valve as follows:

(a) Insert plastic guides in shuttle valve second-

ary spring and install spring on end of valve.

(b) Install shuttle valve into housing.

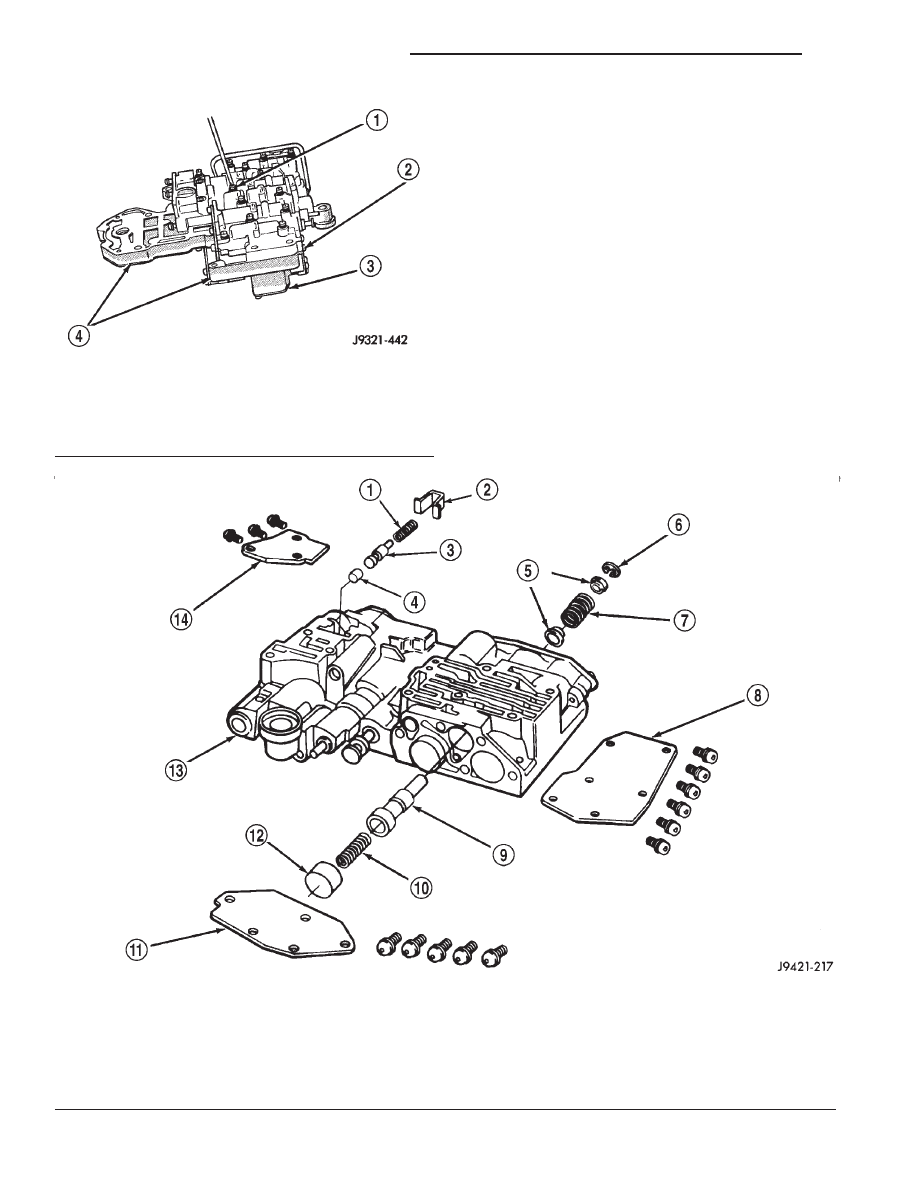

Fig. 136 Shuttle And Boost Valve Components

1 – SPRING
2 – RETAINER
3 – BOOST VALVE
4 – BOOST VALVE PLUG
5 – SPRING GUIDES
6 – E-CLIP
7 – SHUTTLE VALVE SECONDARY SPRING

8 – SHUTTLE VALVE COVER
9 – SHUTTLE VALVE
10 – SHUTTLE VALVE PRIMARY SPRING
11 – GOVERNOR PLUG COVER
12 – THROTTLE PLUG
13 – UPPER HOUSING
14 – BOOST VALVE COVER

Fig. 135 Installing Lower Housing On Transfer Plate

And Upper Housing

1 – VALVE BODY SCREWS (13)
2 – LOWER HOUSING
3 – UPPER HOUSING
4 – TRANSFER PLATE

21 - 86

42/44RE AUTOMATIC TRANSMISSION

DN

DISASSEMBLY AND ASSEMBLY (Continued)

(c) Hold shuttle valve in place.
(d) Compress secondary spring and install E-clip

in groove at end of shuttle valve.

(e) Verify that spring and E-clip are properly

seated before proceeding.
(8) Install shuttle valve cover plate. Tighten cover

plate screws to 4 N·m (35 in. lbs.) torque.

(9) Install 1-2 and 2-3 valve governor plugs in

valve body.

(10) Install shuttle valve primary spring and throt-

tle plug.

(11) Align and install governor plug cover. Tighten

cover screws to 4 N·m (35 in. lbs.) torque.

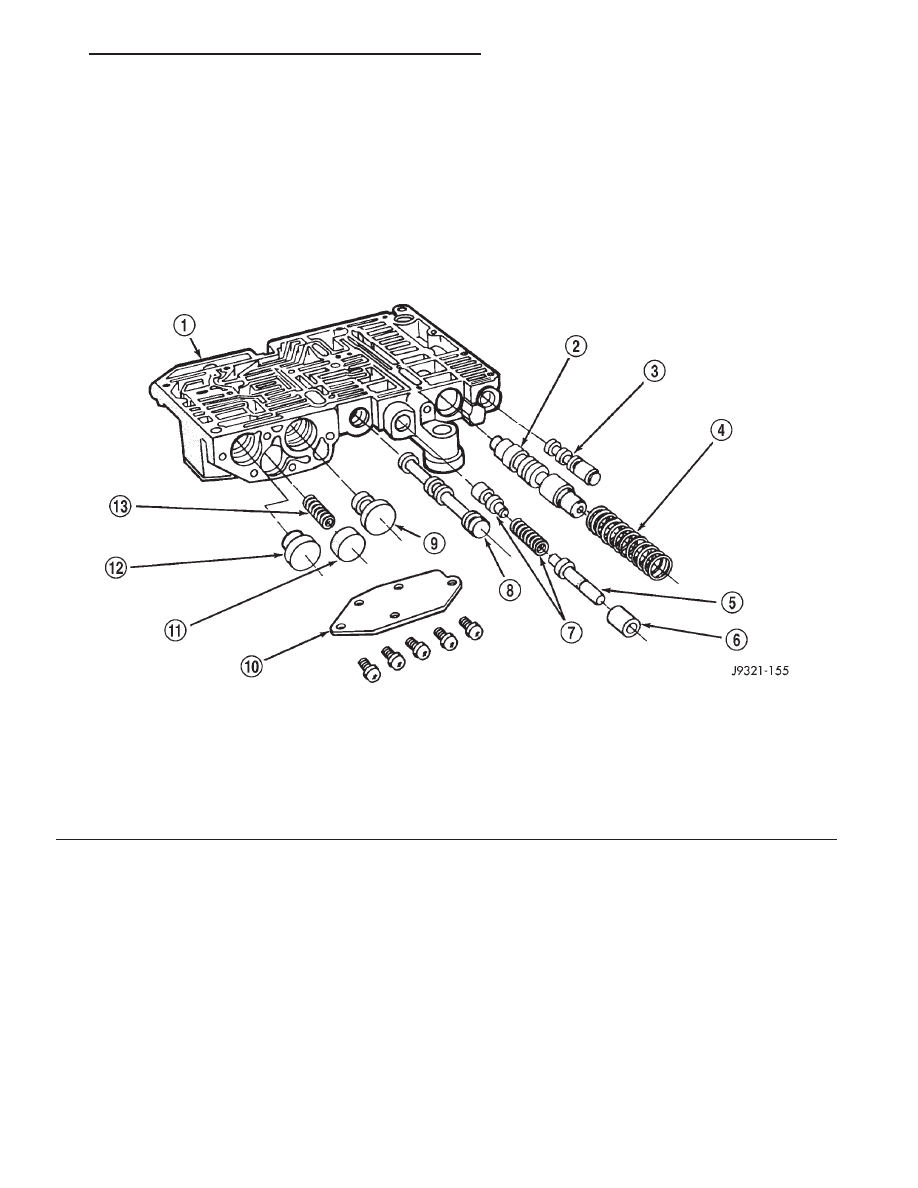

Fig. 137 Upper Housing Control Valve Locations

1 – UPPER HOUSING
2 – REGULATOR VALVE
3 – SWITCH VALVE
4 – REGULATOR VALVE SPRING
5 – KICKDOWN VALVE
6 – KICKDOWN DETENT
7 – THROTTLE VALVE AND SPRING

8 – MANUAL VALVE
9 – 1–2 GOVERNOR PLUG
10 – GOVERNOR PLUG COVER
11 – THROTTLE PLUG
12 – 2–3 GOVERNOR PLUG
13 – SHUTTLE VALVE PRIMARY SPRING

DN

42/44RE AUTOMATIC TRANSMISSION

21 - 87

DISASSEMBLY AND ASSEMBLY (Continued)

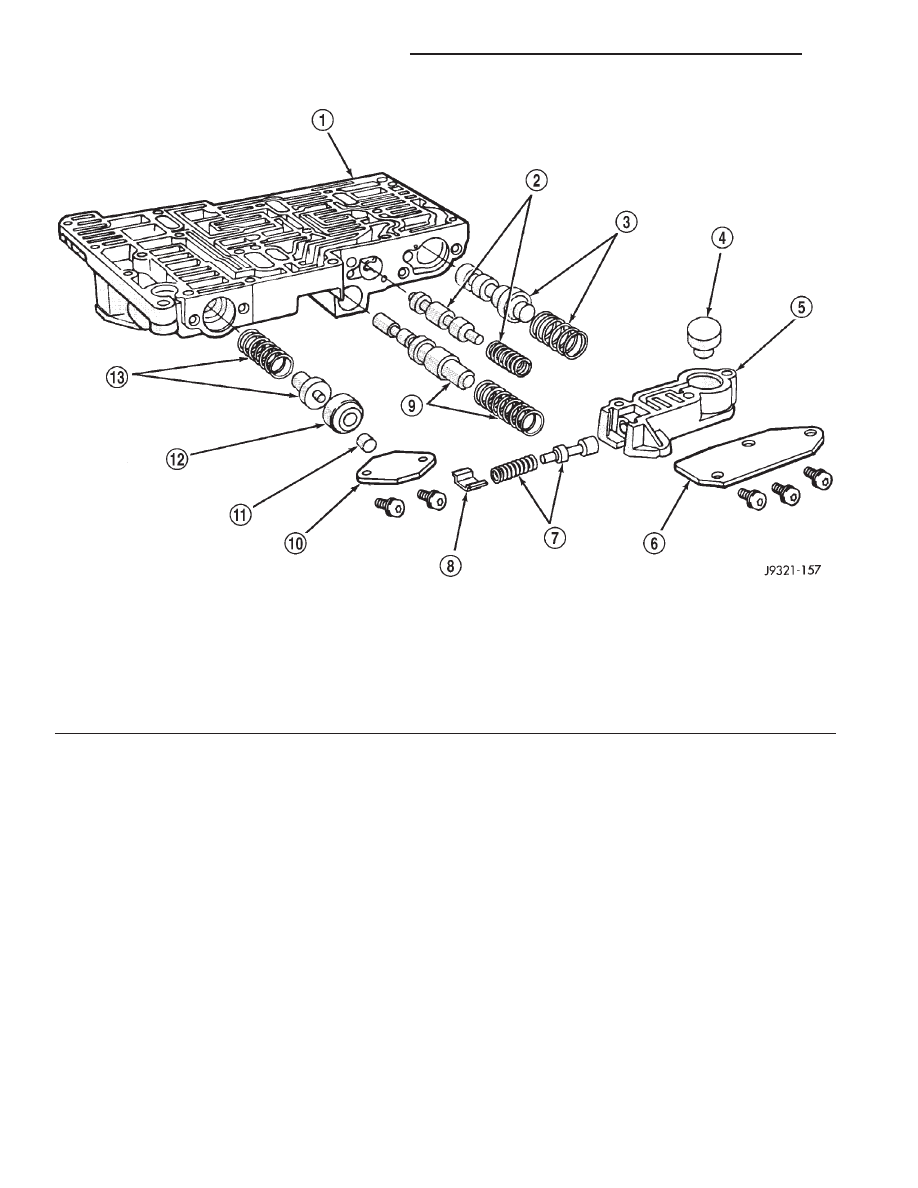

Fig. 138 Upper Housing Shift Valve And Pressure Plug Locations

1 – UPPER HOUSING
2 – 1–2 SHIFT VALVE AND SPRING
3 – 2–3 SHIFT VALVE AND SPRING
4 – 2–3 THROTTLE PLUG
5 – LIMIT VALVE HOUSING
6 – LIMIT VALVE COVER
7 – LIMIT VALVE AND SPRING

8 – RETAINER
9 – 1–2 SHIFT CONTROL VALVE AND SPRING
10 – PRESSURE PLUG COVER
11 – LINE PRESSURE PLUG
12 – PLUG SLEEVE
13 – THROTTLE PRESSURE SPRING AND PLUG

21 - 88

42/44RE AUTOMATIC TRANSMISSION

DN

DISASSEMBLY AND ASSEMBLY (Continued)

BOOST VALVE TUBE AND BRACE

(1) Position valve body assembly so lower housing

is facing upward (Fig. 139).

(2) Lubricate tube ends and housing ports with

transmission fluid or petroleum jelly.

(3) Start tube in lower housing port first. Then

swing tube downward and work opposite end of tube
into upper housing port (Fig. 139).

(4) Insert and seat each end of tube in housings.
(5) Slide tube brace under tube and into alignment

with valve body screw holes (Fig. 140).

(6) Install and finger tighten three screws that

secure tube brace to valve body housings (Fig. 140).

(7) Bend tube brace tabs up and against tube to

hold it in position (Fig. 141).

(8) Tighten all valve body housing screws to 4 N·m

(35 in. lbs.) torque after tube and brace are installed.
Tighten screws in diagonal pattern starting at center
and working outward.

3-4 ACCUMULATOR

(1) Position converter clutch valve and 3-4 shift

valve springs in housing (Fig. 142).

(2) Loosely attach accumulator housing with right-

side screw (Fig. 142). Install only one screw at this

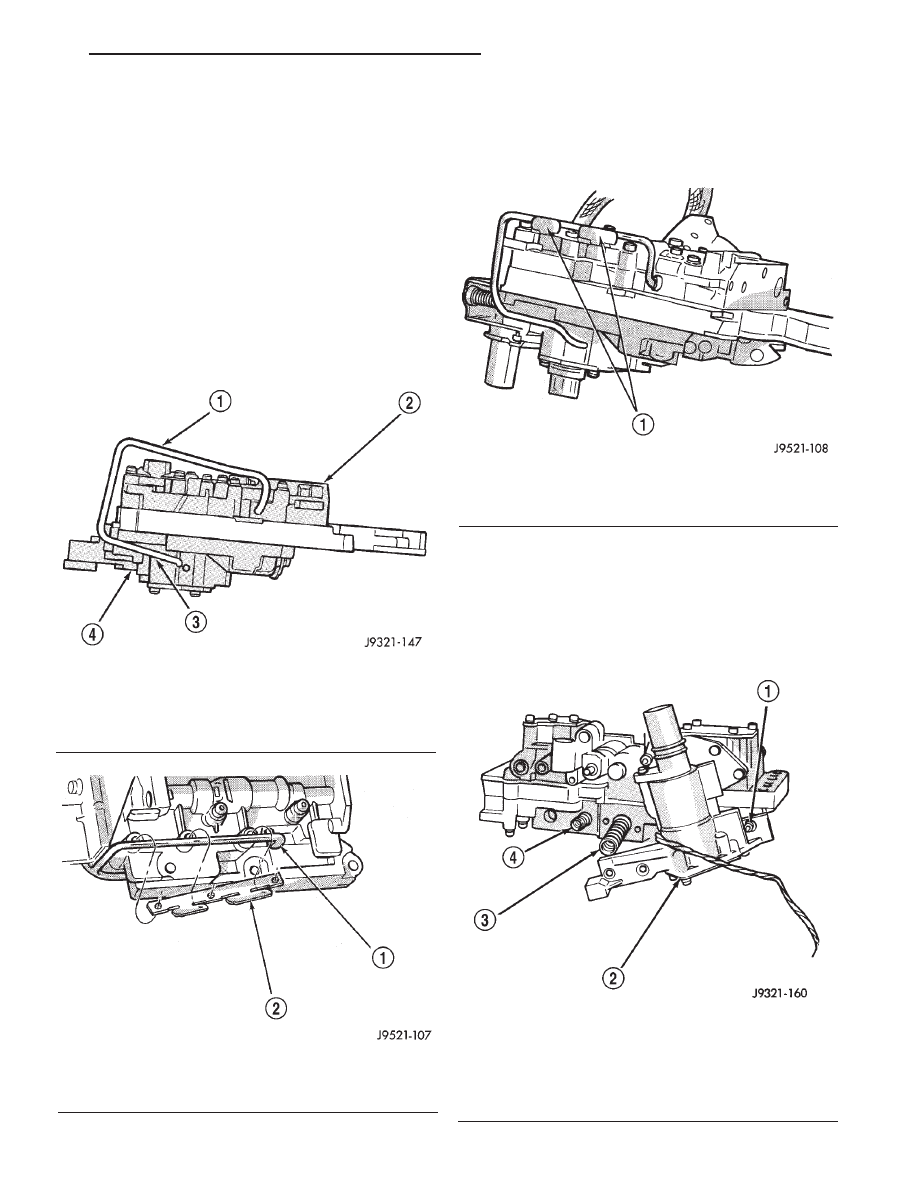

Fig. 139 Boost Valve Tube

1 – BOOST VALVE TUBE
2 – LOWER HOUSING
3 – DISENGAGE THIS END OF TUBE FIRST
4 – UPPER HOUSING

Fig. 140 Boost Valve Tube And Brace

1 – BOOST VALVE TUBE
2 – TUBE BRACE

Fig. 142 Converter Clutch And 3-4 Shift Valve

Springs

1 – RIGHT-SIDE SCREW
2 – 3–4 ACCUMULATOR
3 – 3–4 SHIFT VALVE SPRING
4 – CONVERTER CLUTCH VALVE SPRING

Fig. 141 Securing Boost Valve Tube With Brace

Tabs

1 – BEND TABS UP AGAINST TUBE AS SHOWN
