(23) Carefully

rotate

3-4

accumulator

housing

upward and remove 3-4 shift valve spring and con-
verter clutch valve plug and spring (Fig. 114).

(24) Remove left-side screw and remove 3-4 accu-

mulator housing from valve body (Fig. 115).

(25) Bend back tabs on boost valve tube brace (Fig.

116).

(26) Remove boost valve connecting tube (Fig. 117).

Disengage tube from upper housing port first. Then
rock opposite end of tube back and forth to work it
out of lower housing.

CAUTION: Do not use tools to loosen or pry the
connecting tube out of the valve body housings.
Loosen and remove the tube by hand only.

(27) Turn valve body over so lower housing is fac-

ing upward (Fig. 118). In this position, the two check
balls in upper housing will remain in place and not
fall out when lower housing and separator plate are
removed.

(28) Remove screws attaching valve body lower

housing to upper housing and transfer plate (Fig.
118). Note position of boost valve tube brace for
assembly reference.

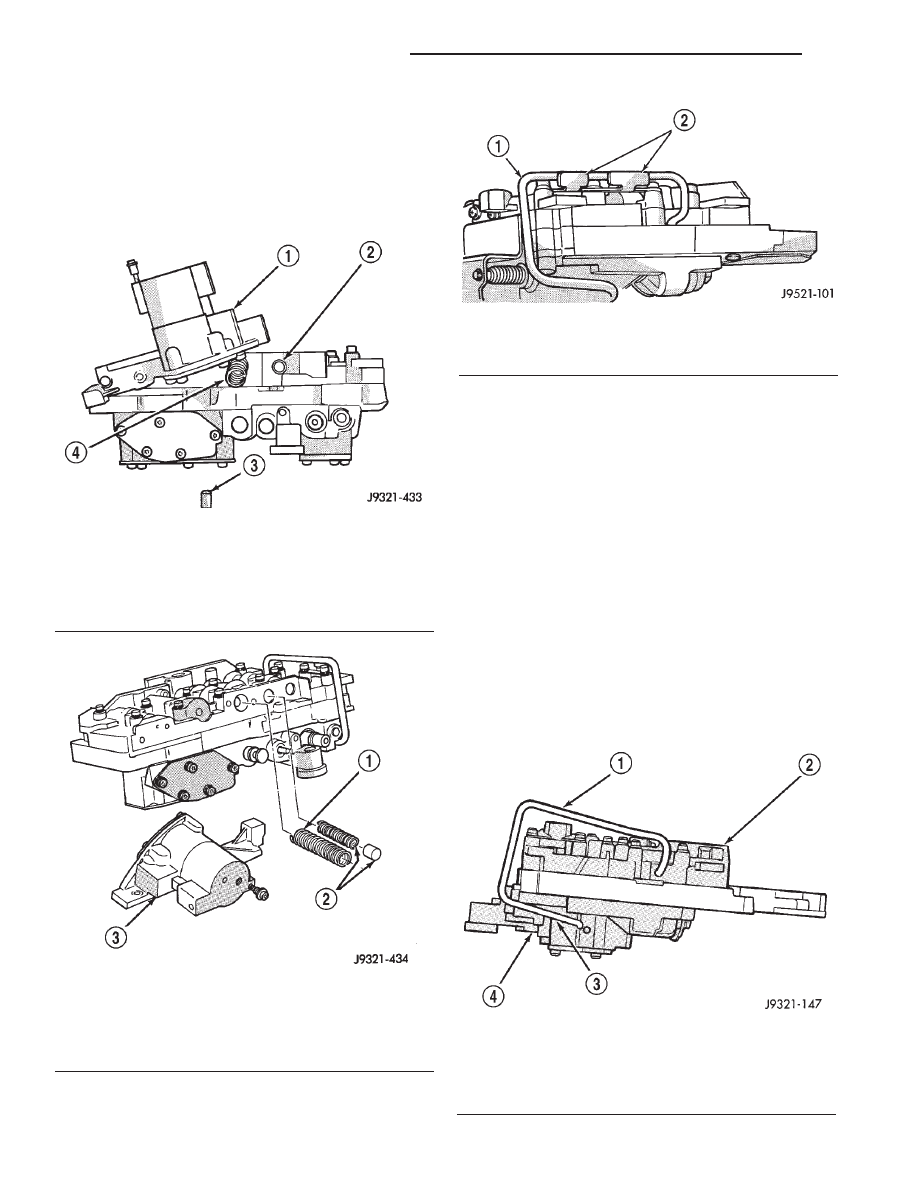

Fig. 117 Boost Valve Tube

1 – BOOST VALVE TUBE
2 – LOWER HOUSING
3 – DISENGAGE THIS END OF TUBE FIRST
4 – UPPER HOUSING

Fig. 114 3-4 Shift And Converter Clutch Valve

Springs And Plug

1 – ACCUMULATOR HOUSING
2 – CONVERTER CLUTCH VALVE SPRING
3 – CLUTCH VALVE PLUG
4 – 3–4 SHIFT VALVE SPRING

Fig. 115 Accumulator Housing, Valve Springs And

Plug

1 – 3–4 SHIFT VALVE SPRING
2 – CONVERTER CLUTCH VALVE SPRING AND PLUG
3 – 3–4 ACCUMULATOR HOUSING

Fig. 116 Boost Valve Tube Brace

1 – BOOST VALVE TUBE
2 – TUBE BRACE (DOUBLE TAB)

21 - 78

42/44RE AUTOMATIC TRANSMISSION

DN

DISASSEMBLY AND ASSEMBLY (Continued)

(29) Remove lower housing and overdrive separa-

tor plate from transfer plate (Fig. 118).

(30) Remove the ECE check ball from the transfer

plate (Fig. 119). The ECE check ball is approximately
4.8 mm (3/16 in.) in diameter.

(31) Remove transfer plate from upper housing

(Fig. 120).

(32) Turn transfer plate over so upper housing sep-

arator plate is facing upward.

(33) Remove upper housing separator plate from

transfer plate (Fig. 121). Note position of filter in
separator plate for assembly reference.

(34) Remove rear clutch and rear servo check balls

from transfer plate. Note check ball location for
assembly reference (Fig. 122).

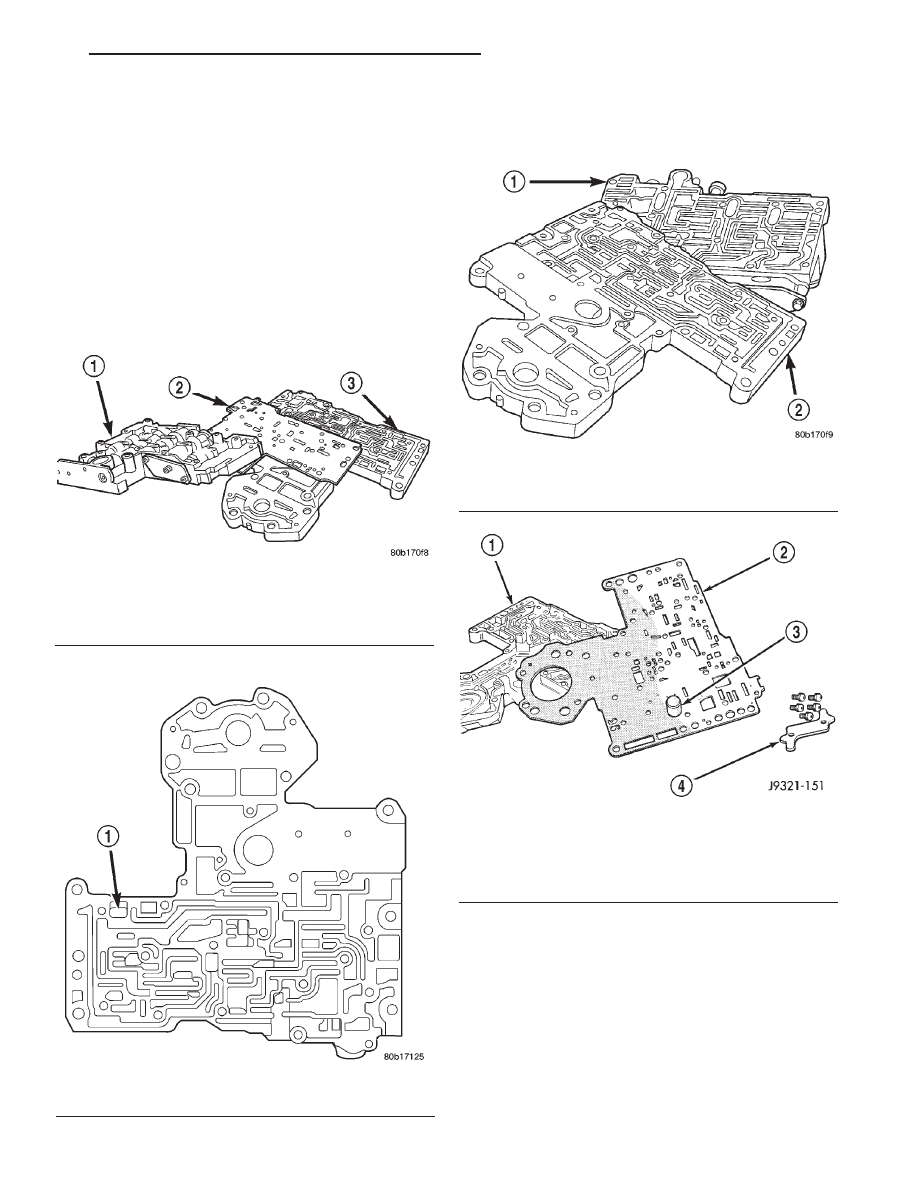

Fig. 118 Lower Housing

1 – LOWER HOUSING
2 – OVERDRIVE SEPARATOR PLATE
3 – TRANSFER PLATE AND UPPER HOUSING

Fig. 119 ECE Check Ball

1 – ECE CHECK BALL (3/16”)

Fig. 120 Transfer Plate

1 – UPPER HOUSING
2 – TRANSFER PLATE

Fig. 121 Upper Housing Separator Plate

1 – TRANSFER PLATE
2 – UPPER HOUSING SEPARATOR PLATE
3 – FILTER SCREEN
4 – BRACE

DN

42/44RE AUTOMATIC TRANSMISSION

21 - 79

DISASSEMBLY AND ASSEMBLY (Continued)

VALVE BODY UPPER HOUSING

(1) Note location of check balls in valve body upper

housing (Fig. 123). Then remove the one large diam-
eter and the six smaller diameter check balls.

(2) Remove governor plug and shuttle valve covers

(Fig. 125).

(3) Remove E-clip that secures shuttle valve sec-

ondary spring on valve stem (Fig. 124).

(4) Remove throttle plug, primary spring, shuttle

valve, secondary spring, and spring guides (Fig. 125).

(5) Remove boost valve retainer, spring and valve

if not previously removed.

(6) Remove throttle plug and 1-2 and 2-3 governor

plugs (Fig. 112).

(7) Turn upper housing around and remove limit

valve and shift valve covers (Fig. 126).

(8) Remove limit valve housing. Then remove

retainer, spring, limit valve, and 2-3 throttle plug
from limit valve housing (Fig. 126).

(9) Remove 1-2 shift control valve and spring (Fig.

126).

(10) Remove 1-2 shift valve and spring (Fig. 126).
(11) Remove 2-3 shift valve and spring from valve

body (Fig. 126).

(12) Remove pressure plug cover (Fig. 126).
(13) Remove line pressure plug, sleeve, throttle

pressure plug and spring (Fig. 126).

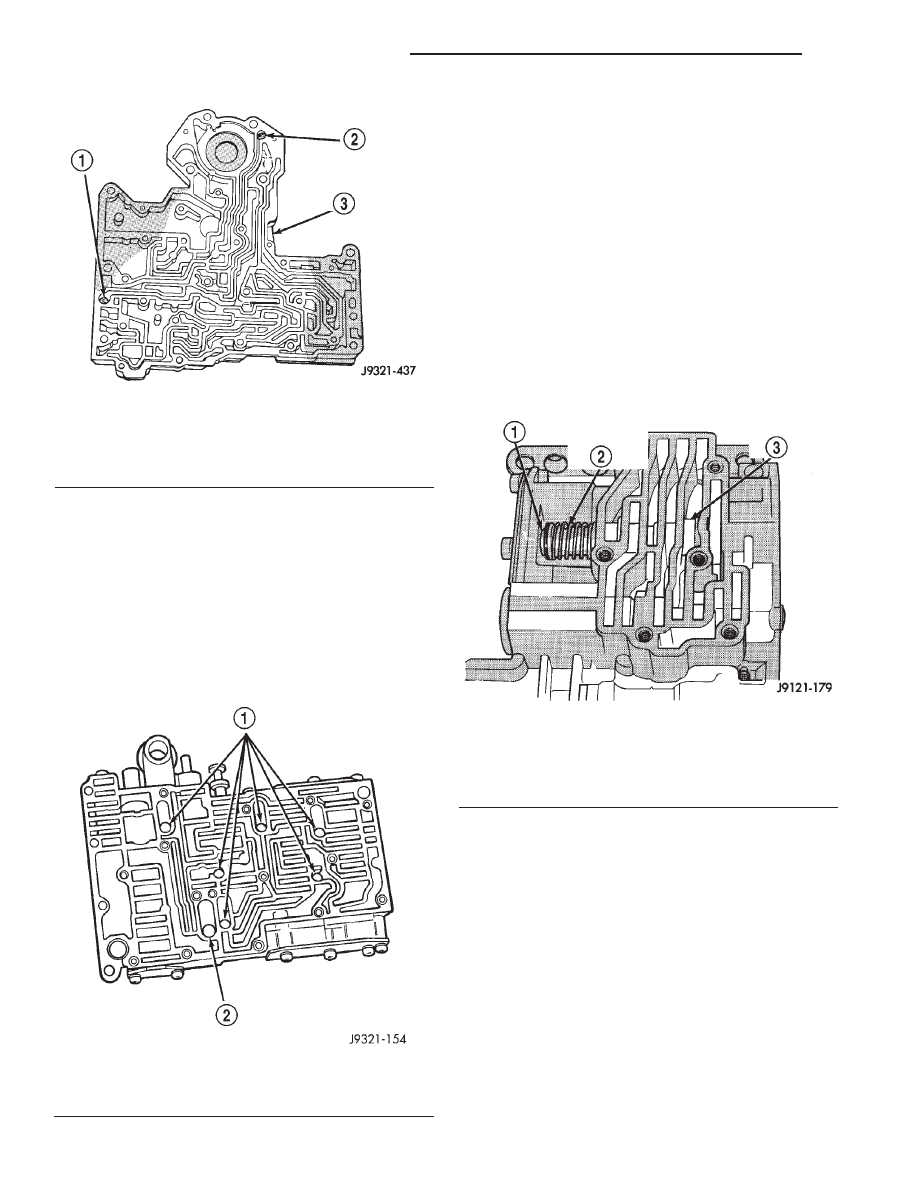

Fig. 123 Check Ball Locations In Upper Housing

1 – SMALL DIAMETER CHECK BALLS (6)
2 – LARGE DIAMETER CHECK BALL (1)

Fig. 122 Rear Clutch And Rear Servo Check Ball

Locations

1 – REAR CLUTCH CHECK BALL
2 – REAR SERVO CHECK BALL
3 – TRANSFER PLATE

Fig. 124 Shuttle Valve E-Clip And Secondary Spring

Location

1 – E-CLIP
2 – SECONDARY SPRING AND GUIDES
3 – SHUTTLE VALVE

21 - 80

42/44RE AUTOMATIC TRANSMISSION

DN

DISASSEMBLY AND ASSEMBLY (Continued)

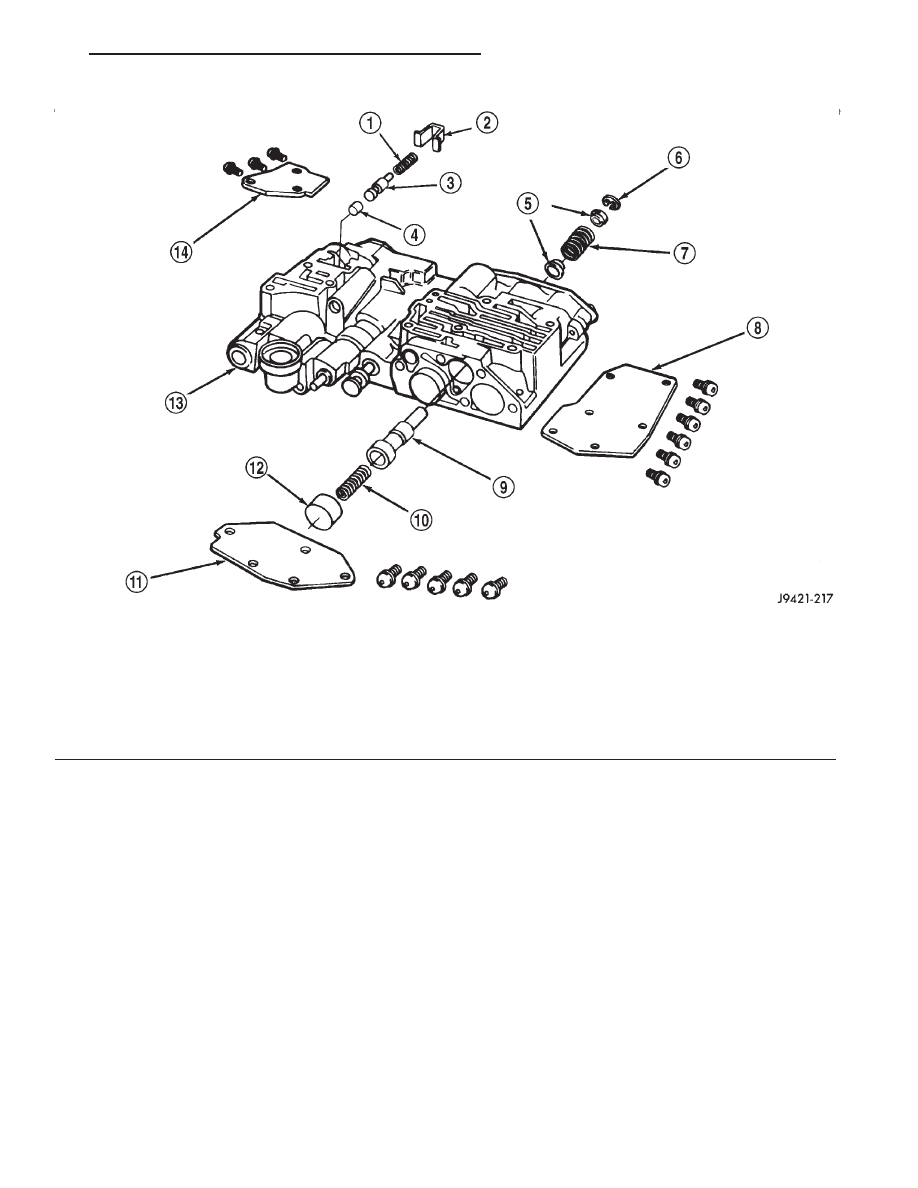

Fig. 125 Shuttle And Boost Valve Components

1 – SPRING
2 – RETAINER
3 – BOOST VALVE
4 – BOOST VALVE PLUG
5 – SPRING GUIDES
6 – E-CLIP
7 – SHUTTLE VALVE SECONDARY SPRING

8 – SHUTTLE VALVE COVER
9 – SHUTTLE VALVE
10 – SHUTTLE VALVE PRIMARY SPRING
11 – GOVERNOR PLUG COVER
12 – THROTTLE PLUG
13 – UPPER HOUSING
14 – BOOST VALVE COVER

DN

42/44RE AUTOMATIC TRANSMISSION

21 - 81

DISASSEMBLY AND ASSEMBLY (Continued)
