BODY DIMENSION  8–1

SECTION 8

BODY DIMENSION

CONTENTS

1.  BODY DRAWING ............................................................................................................................ 8-2

•  Under Body .................................................................................................................................... 8-3

•  Front Frame ................................................................................................................................... 8-4

•  Rear Frame ................................................................................................................................... 8-5

•  Front Panel .................................................................................................................................... 8-6

•  Engine Room ................................................................................................................................. 8-7

•  Side Outer ................................................................................................................................... 8-10

2.  BODY WELDING DIAGRAM ........................................................................................................ 8-11

•  Front Panel Upper ....................................................................................................................... 8-11

•  Front Wheel House ..................................................................................................................... 8-12

•  Brace Wheel House .................................................................................................................... 8-13

•  Dash Panel Upper ....................................................................................................................... 8-14

•  Dash Panel Lower ....................................................................................................................... 8-15

•  Roof .............................................................................................................................................. 8-17

•  Body Side and Wheel House Inner ............................................................................................ 8-18

•  Rear Frame ................................................................................................................................. 8-19

•  Tail Gate ....................................................................................................................................... 8-20

3.  GAP CHART .................................................................................................................................. 8-21

8–2   BODY DIMENSION

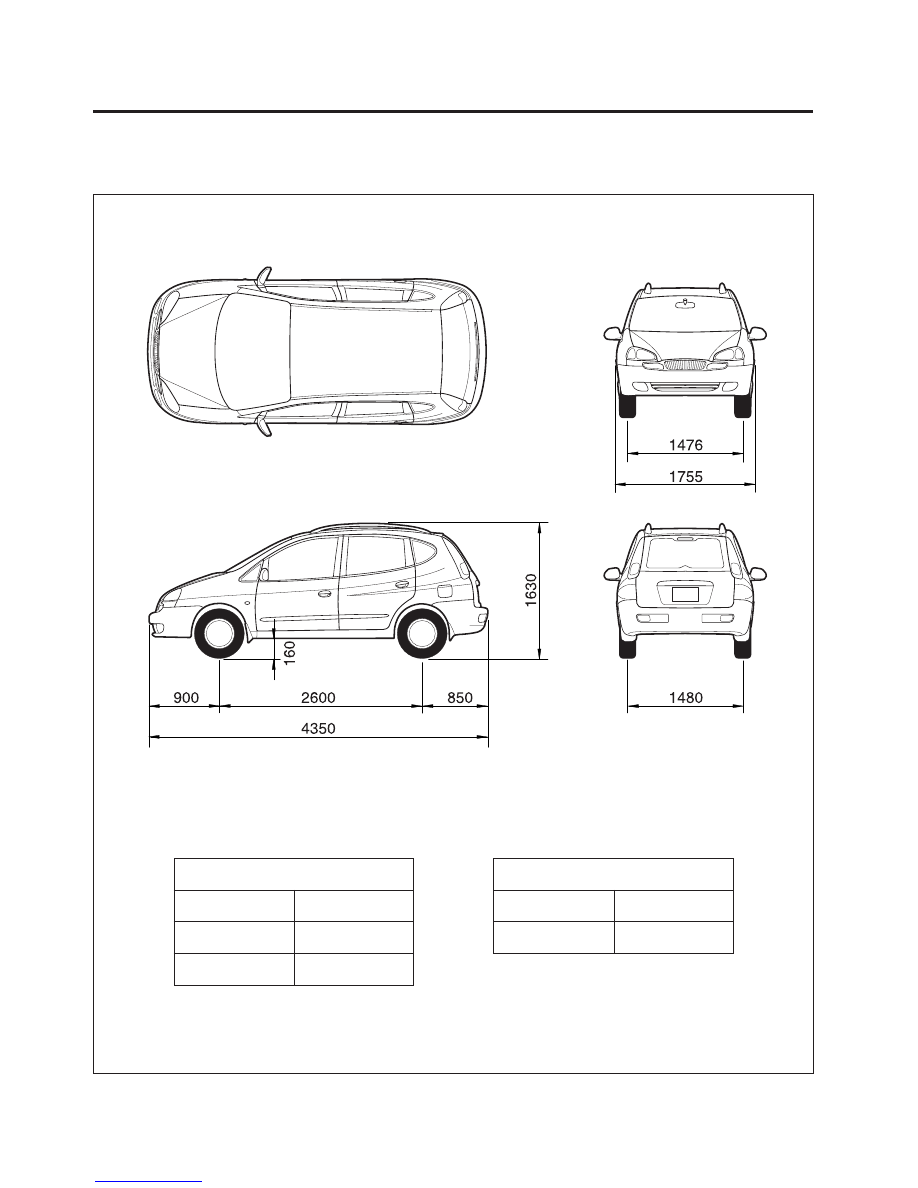

1. BODY DRAWING

Camber

Caster

-20´ ± 45´

3°

0 ± 10´

Front wheel alignment

Camber

-1°45´ ± 30

5´ ± 30´

Rear wheel alignment

Toe-in(2-person load)

Toe-in(2-person load)

Fig. 1

BODY DIMENSION  8–3

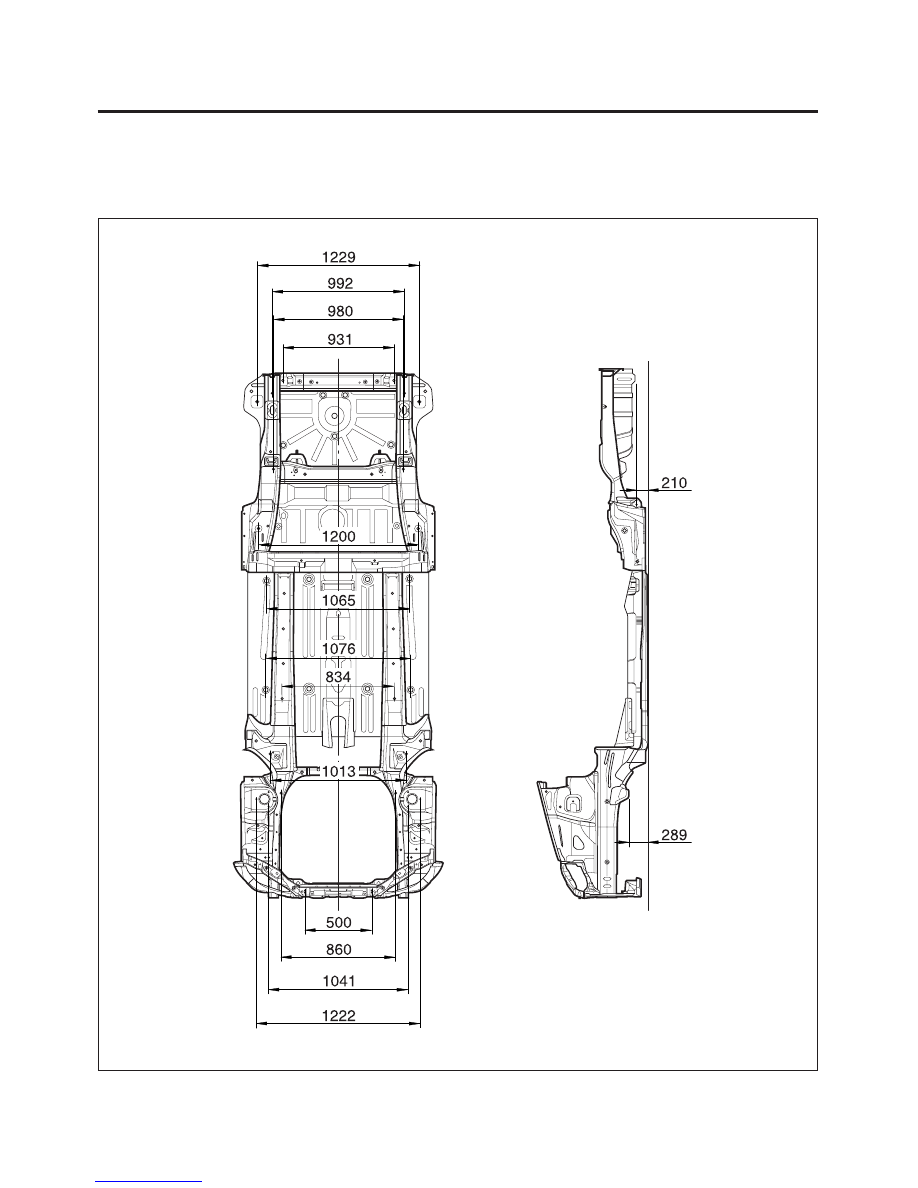

Fig. 2

1-1.  UNDER BODY

8–4   BODY DIMENSION

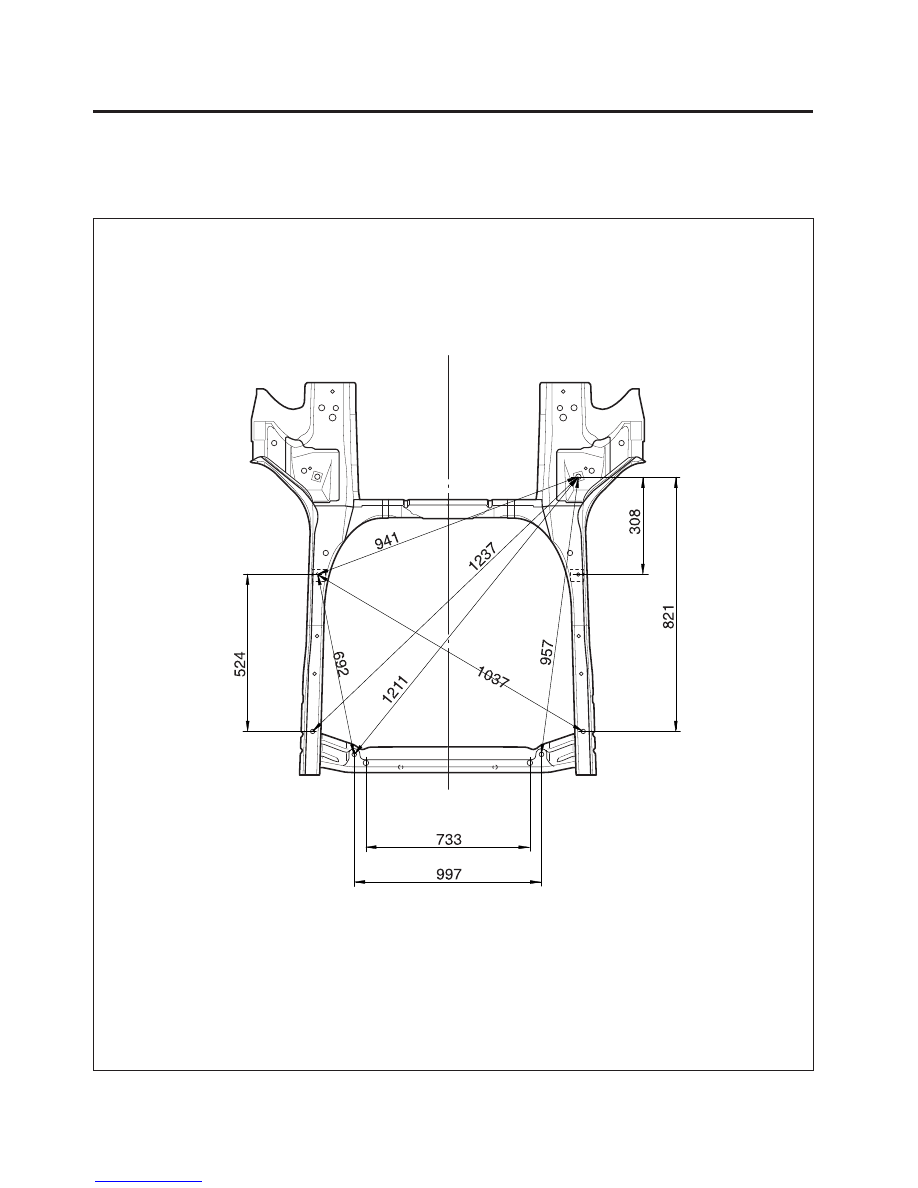

Fig. 3

1-2.  FRONT FRAME
