PARKING BRAKE  4G-3

MAINTENANCE AND REPAIR

ON-VEHICLE SERVICE

PARKING BRAKE

Removal & Installation Procedure

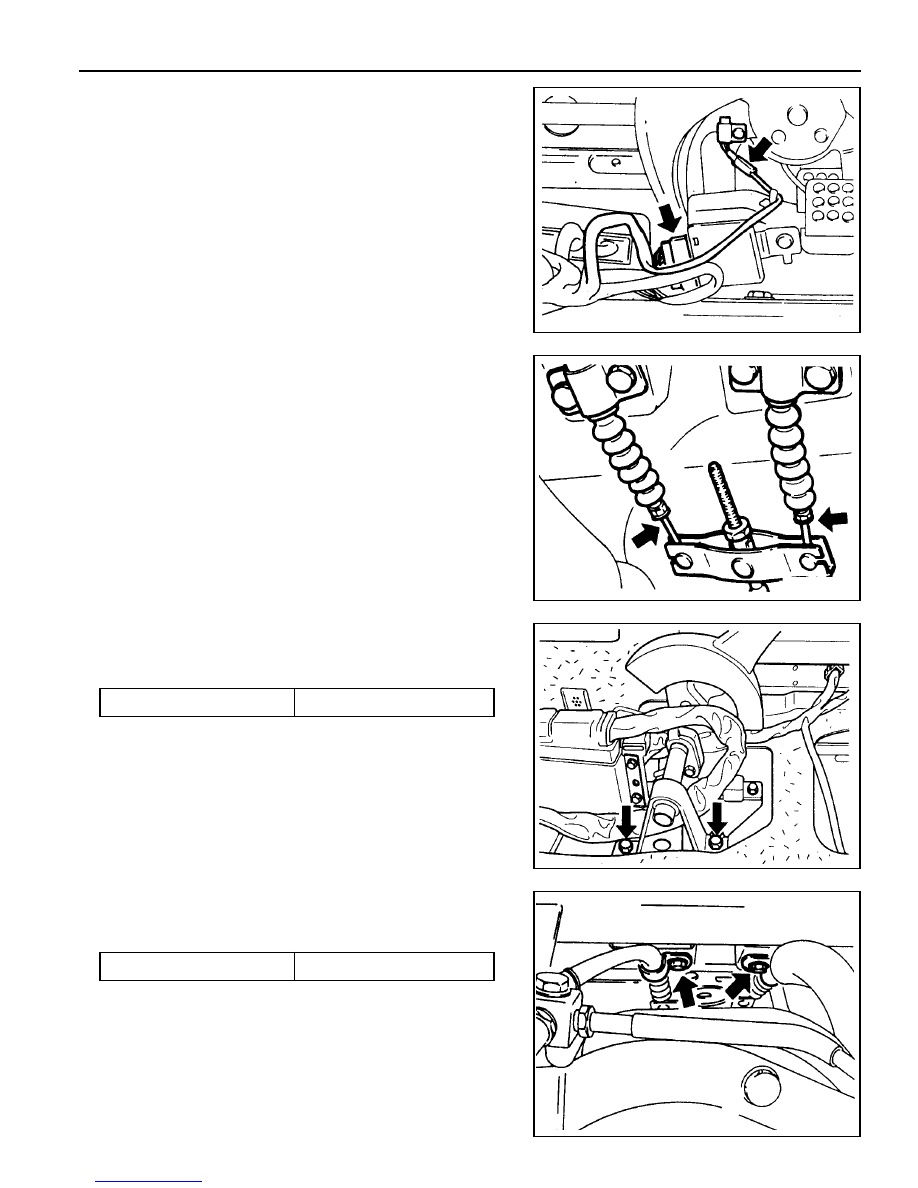

1. Disconnect the parking brake indicator switch connector.

2. Disconnect the right and left cable from equalizer while

parking brake lever is released.

3. Unscrew 8 bolts and remove the parking brake lever

assembly.

Installation Notice

Notice

Tighten the bolts with sequence number while the lever is
pulled up 4 to 6 notches.

Tightening  Torque

8 - 18 Nm

4. Unscrew the frame and lower arm side cable mounting

bracket bolts.

Installation Notice

Tightening  Torque

8 - 18 Nm

4G-4  PARKING BRAKE

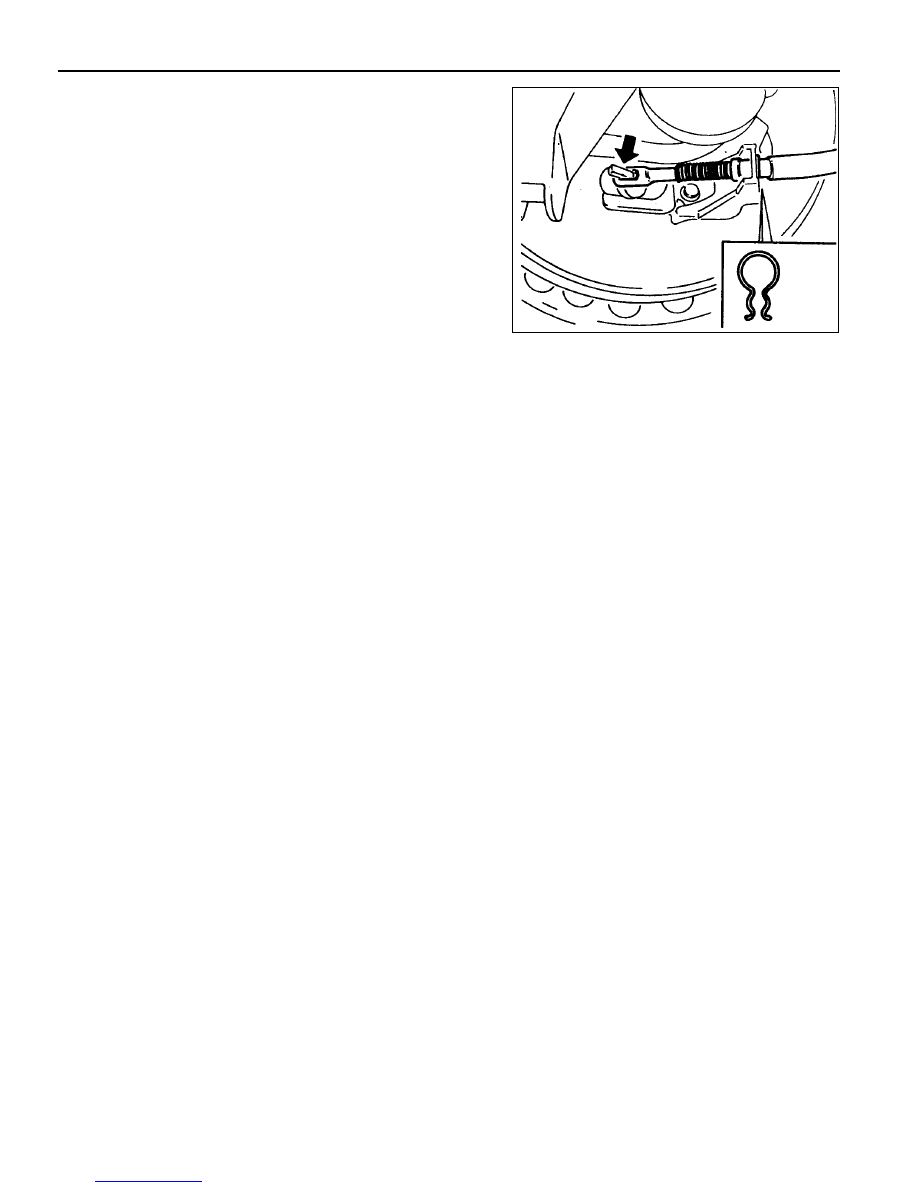

5. Remove the retainer with a screwdriver and disconnect the

brake cable.

6. Installation should follow the removal procedure in the

reverse order.
