M161 ENGINE COOLING  1D2-15

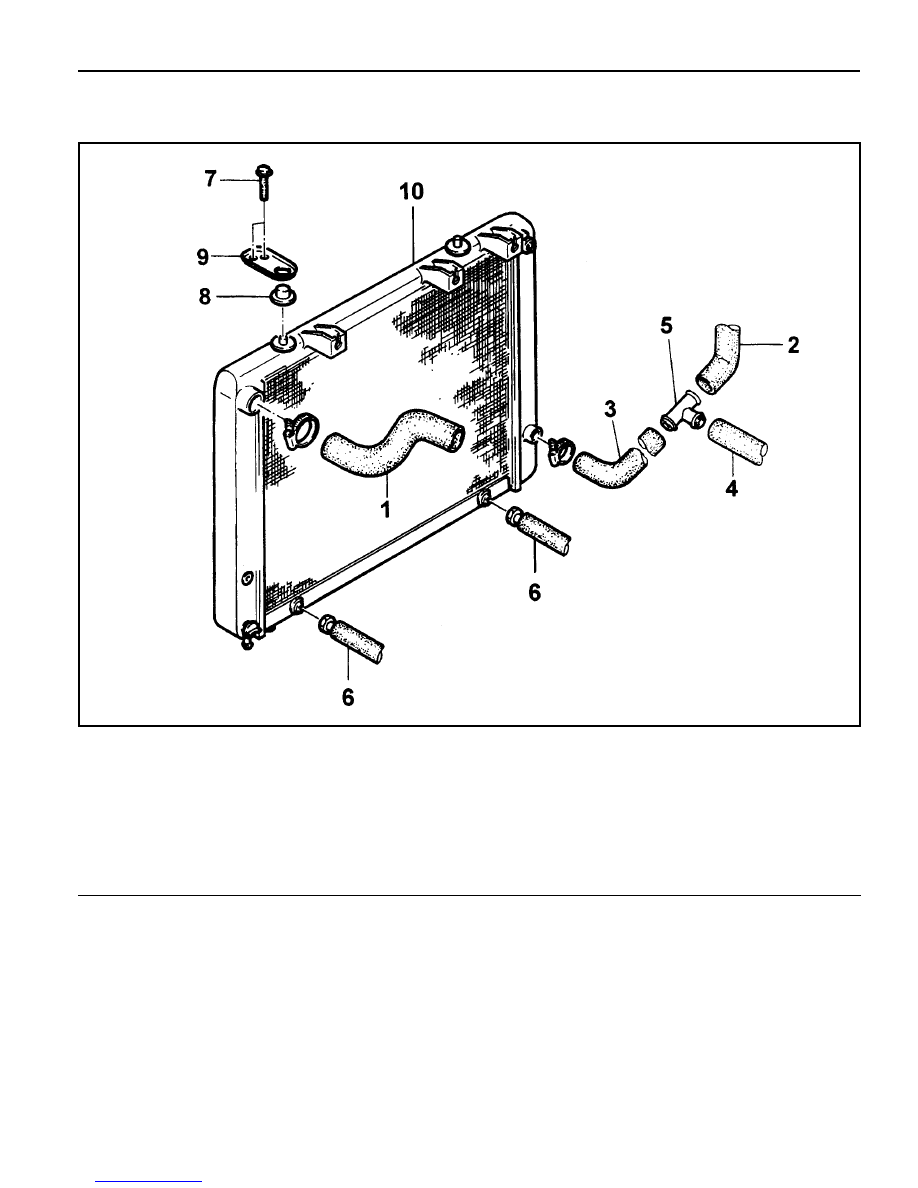

REMOVAL AND INSTALLATION OF RADIATOR

Preceding Work : Removal of cooling fan shroud

1 Inlet Hose
2 Hose (to Engine)
3 Hose (to 3-way Connector)
4 Make-up Hose (to Coolant Reservoir)
5 3-way Connector
6 Automatic Transmission Oil Cooling Hose (A/T

Equippend Vehicle)

7 Bolt (M6 X 20, 4 pieces) ........................... 3-7 Nm
8 Insulator
9 Radiator Bracket

10 Radiator

1D2-16  M161 ENGINE COOLING

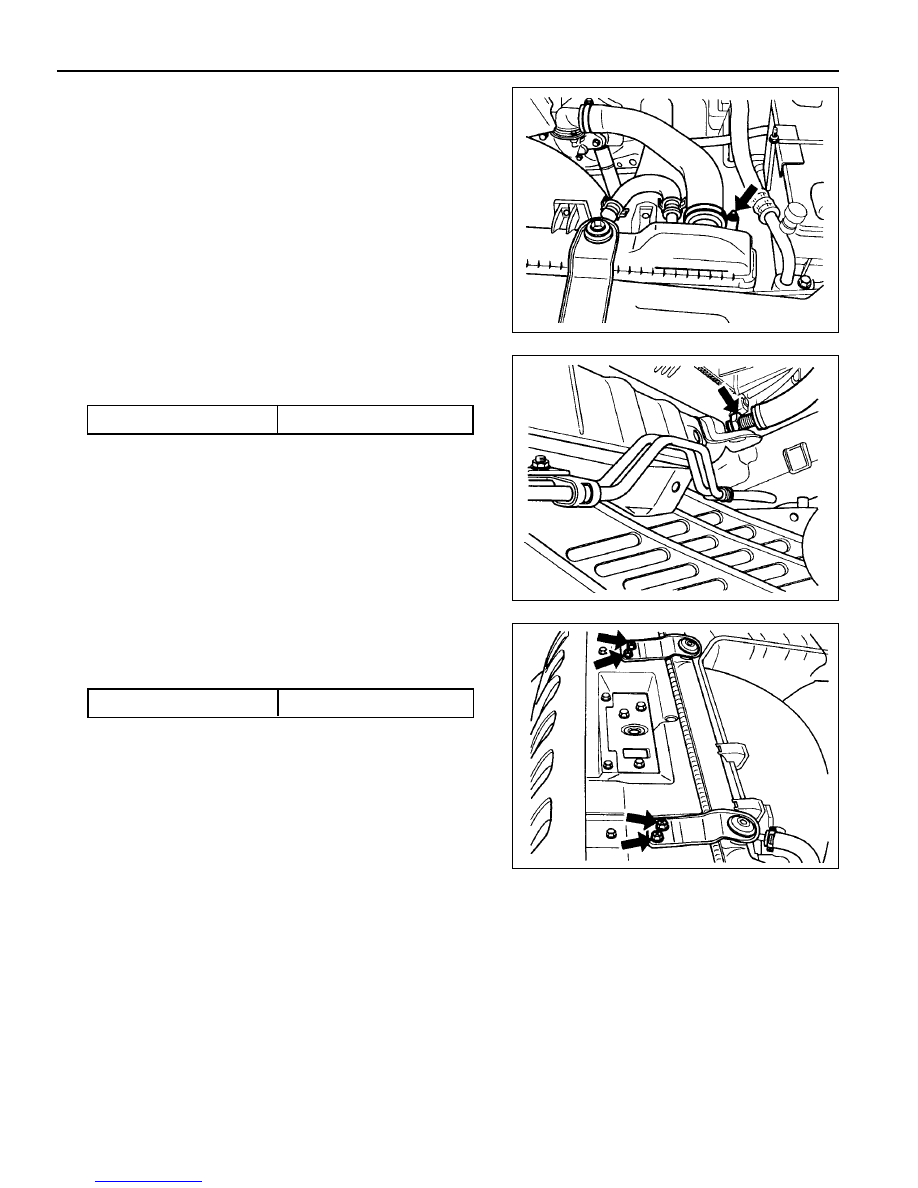

Removal & Installation Procedure

1. Drain coolant from the radiator.

2. Remove the coolant thermo connector from the radiator.

3. Remove the each coolant hoses.

Tightening Torque

14 Nm

4. Remove the automatic transmission oil cooling hose.

Installation Notice

5. Unscrew the bolts from radiator bracket and remove the

bracket and insulator.

Installation Notice

Tightening  Torque

3 - 7 Nm

6. Remove the radiator upper mounting bolts and then

remove the bracket and insulator.

7. Remove the radiator.

8. Check the radiator pin for crack, damage, leakage and

bending and replace if necessary.

9. Installation should follow the removal procedure in the

reverse order.

10. Berform the cooling system leakage test.

SECTION 1D3

OM600  ENGINE  COOLING

Specifications . . . . . . . . . . . . . . . . . . . . . . .  1D3-1

General Specifications . . . . . . . . . . . . . . . . .  1D3-1

Fastener  Tightening  Specifications . . . . . . . .  1D3-1

Diagnosis . . . . . . . . . . . . . . . . . . . . . . . . . .  1D3-2

Cooling Circulation . . . . . . . . . . . . . . . . . . . .  1D3-2

Thermostat  Operation . . . . . . . . . . . . . . . . .  1D3-3

Cooling System Leakage Test . . . . . . . . . . .  1D3-4

Maintenance and Repair . . . . . . . . . . . . . .  1D3-5

On-Vehicle Service . . . . . . . . . . . . . . . . . . . .  1D3-5

Drain and Filling of Coolant . . . . . . . . . . . . .  1D3-5

Coolant Pump . . . . . . . . . . . . . . . . . . . . . . . .  1D3-6

Coolant Pump Housing . . . . . . . . . . . . . . . . .  1D3-8

Cooling Fan Clutch . . . . . . . . . . . . . . . . . . .  1D3-10

Radiator . . . . . . . . . . . . . . . . . . . . . . . . . . .  1D3-12

Cooling Sub-System . . . . . . . . . . . . . . . . . .  1D3-14

Thermostat . . . . . . . . . . . . . . . . . . . . . . . . .  1D3-16

TABLE OF CONTENTS

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

Application

Coolant

Mixing Ratio (Water : anticorrosion)

Capacity

Description

ALUTEC P- 78

50 : 50

10.5L - 11L (662LA)

9.5L - 10L (661LA)

SPECIFICATIONS

GENERAL SPECIFICATIONS

Application

Coolant Pump Bolt

Belt Pulley Bolt

Coolant Pump Housing Return Pipe Bolt

Thermostat Bolt

Cooling Fan Clutch Socket Bolt (Center)

Cooling Fan Clutch Socket Bolt (Side)

Radiator Bolt

Coolant Sub-tank Bolt

N

·

·

·

·

·

m

10

10

10

10

45

10

3 - 7

3 - 7

FASTENER TIGHTENING SPECIFICATIONS

1D3-2  OM600 ENGINE COOLING

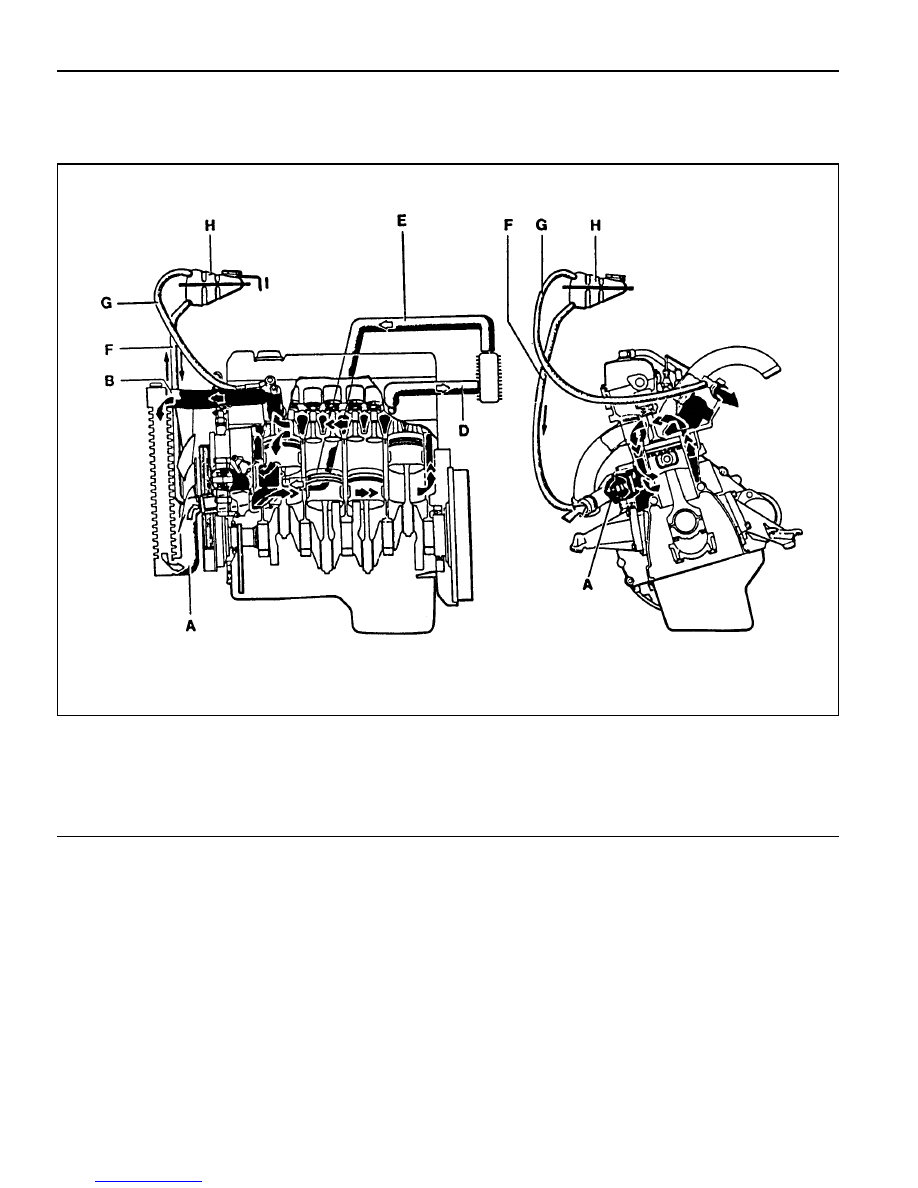

COOLING CIRCULATION

A Thermostat
B Radiator

D From Heater

E Hose

G Deaeration Line

H Reservoir

DIAGNOSIS
