1B1-112  M162 ENGINE MECHANICAL

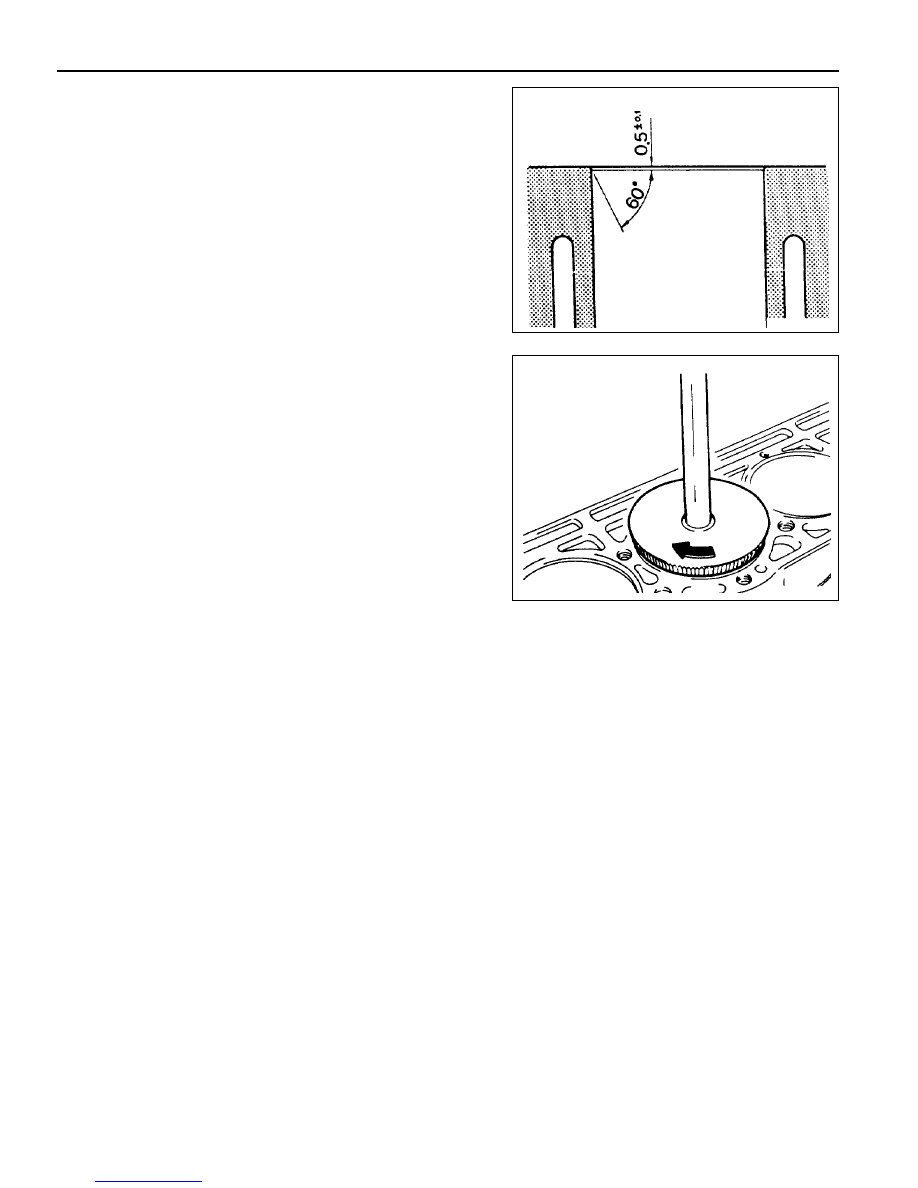

Chamfering Procedure

1. Chamfer angle : 60°

2. Polish the lower chamfered area evenly with a grinder after

finishing the chamfering with a suitable tool (e.g., hand milling
cutter).

M162 ENGINE MECHANICAL  1B1-113

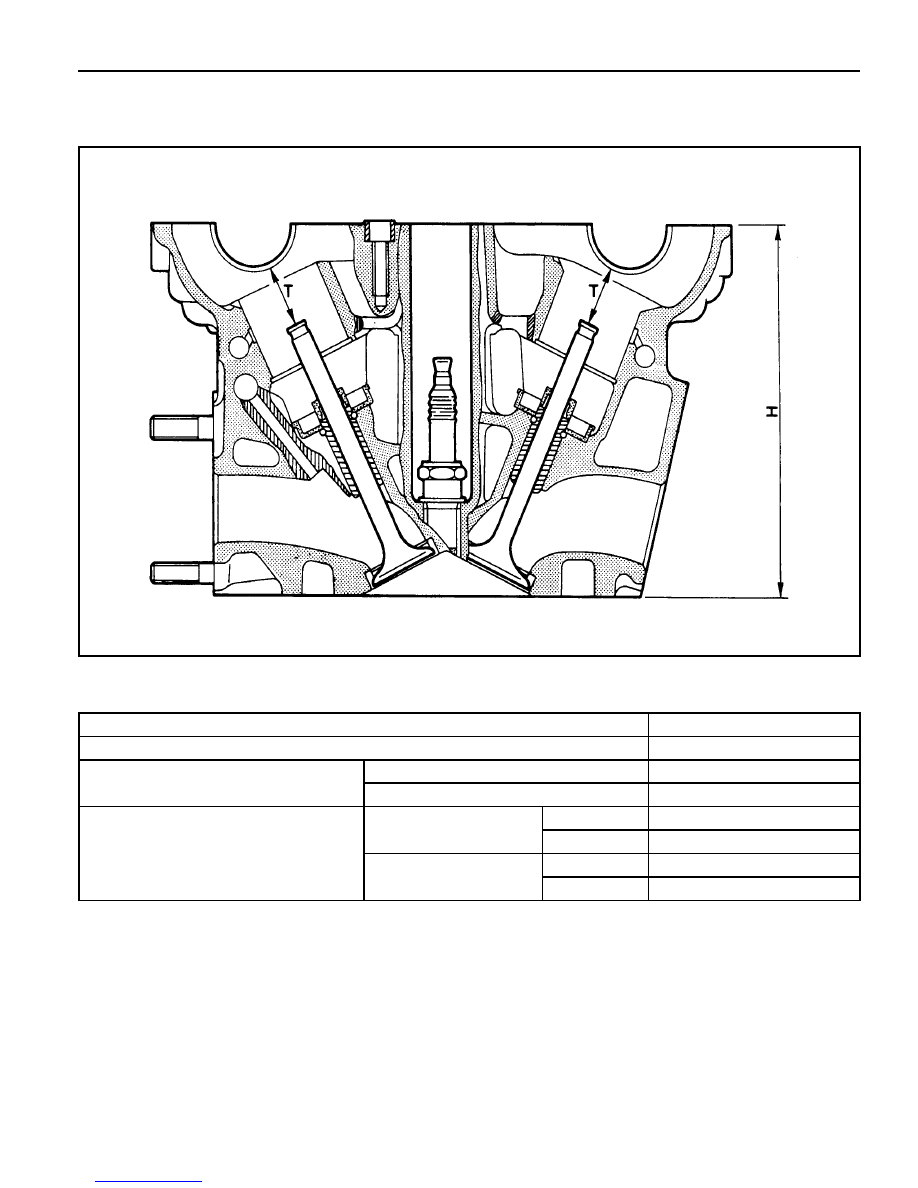

CYLINDER HEAD MATING SURFACE

Preceding Work : Removal of valves

Service Data Standard

Notice

Do not exceed 0.4mm for the milling of the mating surface of crankcase and cylinder head.

Overall Height of Cylinder Head

Minimum Height After Machining

Flatness

Distance ‘T’

(Between Camshaft Bearing

and Valve Stem)

Axial Direction

Transverse Direction

Standard Size

Repair Size

135.9 - 136.0 mm

135.5 mm

0.08 mm

0.0 mm

24.21 - 24.75 mm

22.21 - 22.75 mm

23.96 - 24.51 mm

21.96 - 22.51 mm

Intake

Exhaust

Intake

Exhaust

1B1-114  M162 ENGINE MECHANICAL

Measurement of Mating Surface

1. Measure the height (H) of the cylinder head (refer to

Service

data standard

).

2. Check the mating surface of the cylinder head.

3. Mill the sharp edge of the combustion chamber.

4. Re-measure the height (H) of the cylinder head.

5. Seal the intake and exhaust valves.

6. Measure the dimension (T) between the camshaft bearing

and the valve system (refer to

Service data standard

).

7. Mill the cylinder head valve seat (refer to

Service data

standard

).

Universal Tool

Surface Grinding Machine

Sceledum, Type RTY

Roaro

Schio/Italy

SECTION 1B2

M161  ENGINE  MECHANICAL

CAUTION: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

Specifications . . . . . . . . . . . . . . . . . . . . . . .  1B2-2

Fastener  Tightening  Specifications . . . . . . . .  1B2-2

Special  Tools . . . . . . . . . . . . . . . . . . . . . . .  1B2-4

Special Tools Table . . . . . . . . . . . . . . . . . . . .  1B2-4

Maintenance and Repair . . . . . . . . . . . . . .  1B2-9

On-Vehicle Service . . . . . . . . . . . . . . . . . . . .  1B2-9

Engine Assembly . . . . . . . . . . . . . . . . . . . . .  1B2-9

Crankcase Ventilation System . . . . . . . . . .  1B2-16

Alternator . . . . . . . . . . . . . . . . . . . . . . . . . .  1B2-20

Power Steering Pump and A/C Bracket . . .  1B2-21

Hydraulic Engine Mounting Insulator . . . . . .  1B2-24

Poly V-Belt . . . . . . . . . . . . . . . . . . . . . . . . .  1B2-27

Tensioning Deivce . . . . . . . . . . . . . . . . . . . .  1B2-29

Tensioning Device Shock Absorber . . . . . .  1B2-30

Poly V-Belt Inspection . . . . . . . . . . . . . . . . .  1B2-31

Cylinder Head Cover . . . . . . . . . . . . . . . . .  1B2-34

Cylinder Head Front Cover . . . . . . . . . . . . .  1B2-36

Cylinder Head . . . . . . . . . . . . . . . . . . . . . . .  1B2-38

Timing Gear Case Cover . . . . . . . . . . . . . .  1B2-43

Crankshaft Sealing Rear Cover . . . . . . . . .  1B2-46

Belt Pulley and Vibration Damper . . . . . . . .  1B2-48

Crankshaft Front Radial Seal . . . . . . . . . . .  1B2-51

Crankshaft Rear Radial Seal . . . . . . . . . . .  1B2-52

Crankshaft . . . . . . . . . . . . . . . . . . . . . . . . .  1B2-53

Flywheel/Driven Plate . . . . . . . . . . . . . . . . .  1B2-59

Camshaft Adjuster . . . . . . . . . . . . . . . . . . .  1B2-61

TABLE OF CONTENTS

Camshaft Sprocket Bolt . . . . . . . . . . . . . . .  1B2-64

Camshaft . . . . . . . . . . . . . . . . . . . . . . . . . .  1B2-65

Camshaft Timing Position . . . . . . . . . . . . . .  1B2-68

Valve Spring . . . . . . . . . . . . . . . . . . . . . . . .  1B2-71

Valve Stem Seal . . . . . . . . . . . . . . . . . . . . .  1B2-75

Chain  Tensioner . . . . . . . . . . . . . . . . . . . . .  1B2-76

Timing Chain . . . . . . . . . . . . . . . . . . . . . . . .  1B2-79

Tensioning Rail . . . . . . . . . . . . . . . . . . . . . .  1B2-84

Cylinder Head Guide Rail . . . . . . . . . . . . . .  1B2-85

Crankcase Guide Rail . . . . . . . . . . . . . . . . .  1B2-86

Crankshaft  Sprocket . . . . . . . . . . . . . . . . . .  1B2-87

Piston . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1B2-89

Connecting Rod . . . . . . . . . . . . . . . . . . . . .  1B2-92

Piston Ring . . . . . . . . . . . . . . . . . . . . . . . . .  1B2-94

Oil Pan . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1B2-96

Engine Oil and Oil Filter Element . . . . . . . .  1B2-98

Oil  Pump . . . . . . . . . . . . . . . . . . . . . . . . .  1B2-100

Oil Pressure Relief Valve . . . . . . . . . . . . .  1B2-102

Oil Non-Return Valve . . . . . . . . . . . . . . . .  1B2-103

Oil Dipstick Guide Tube . . . . . . . . . . . . . .  1B2-104

Unit Repair . . . . . . . . . . . . . . . . . . . . . . .  1B2-105

Core Plugs in Crankcase . . . . . . . . . . . . .  1B2-105

Cylinder Bore . . . . . . . . . . . . . . . . . . . . . .  1B2-107

Crankcase Mating Surface . . . . . . . . . . . .  1B2-109

Cylinder Head Mating Surface . . . . . . . . .  1B2-111
