Р А З Д Е Л 9 Q

КРЫША

СОДЕРЖАНИЕ

Моменты затяжки резьбовых соединений 9Q-1
Схематические и маршрутные диаграммы 9Q-2

Люк в крыше 9Q-2

Диагностика 9Q-3

Люк в крыше 9Q-3
Техническое обслуживание и ремонт 9Q-5
Люк в крыше 9Q-5
Лампа внутреннего освещения/выключатель люка в крыше 9Q-8
Обивка передней части потолка 9Q-9
Солнцезащитные козырьки 9Q-13

Вспомогательные поручни, предназначенные для пассажиров 9Q-14
Облицовочная панель 9Q-15

Общее описание и работа системы 9Q-16

Крыша 9Q-16

Люк крыши 9Q-16

Выключатель эл. двигателя люка 9Q-16
Солнцезащитные козырьки 9Q-16
Вспомогательные поручни, предназначенные для пассажиров 9Q-16

Облицовочная панель 9Q-16

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Применение

Н•м

Фунт/фут

Фунт/дюйм

Болты ремня безопасности, крепящегося на
стойке

35

26

-

Винт облицовочной панели

3,5

-

31

Винты лампы внутреннего
освещения/переключателя люка

4

-

35

Винты вспомогательного поручня,
предназначенного для пассажиров

3,5

-

31

Винты для крепления стекла люка

7

-

62

Болты корпуса люка

7

-

62

Винты двигателя люка

5

-

44

Винты для крепления солнцезащитного козырька

1,5

-

13

Винты кронштейна солнцезащитного козырька

1,5

-

13

9Q - 2 КРЫША

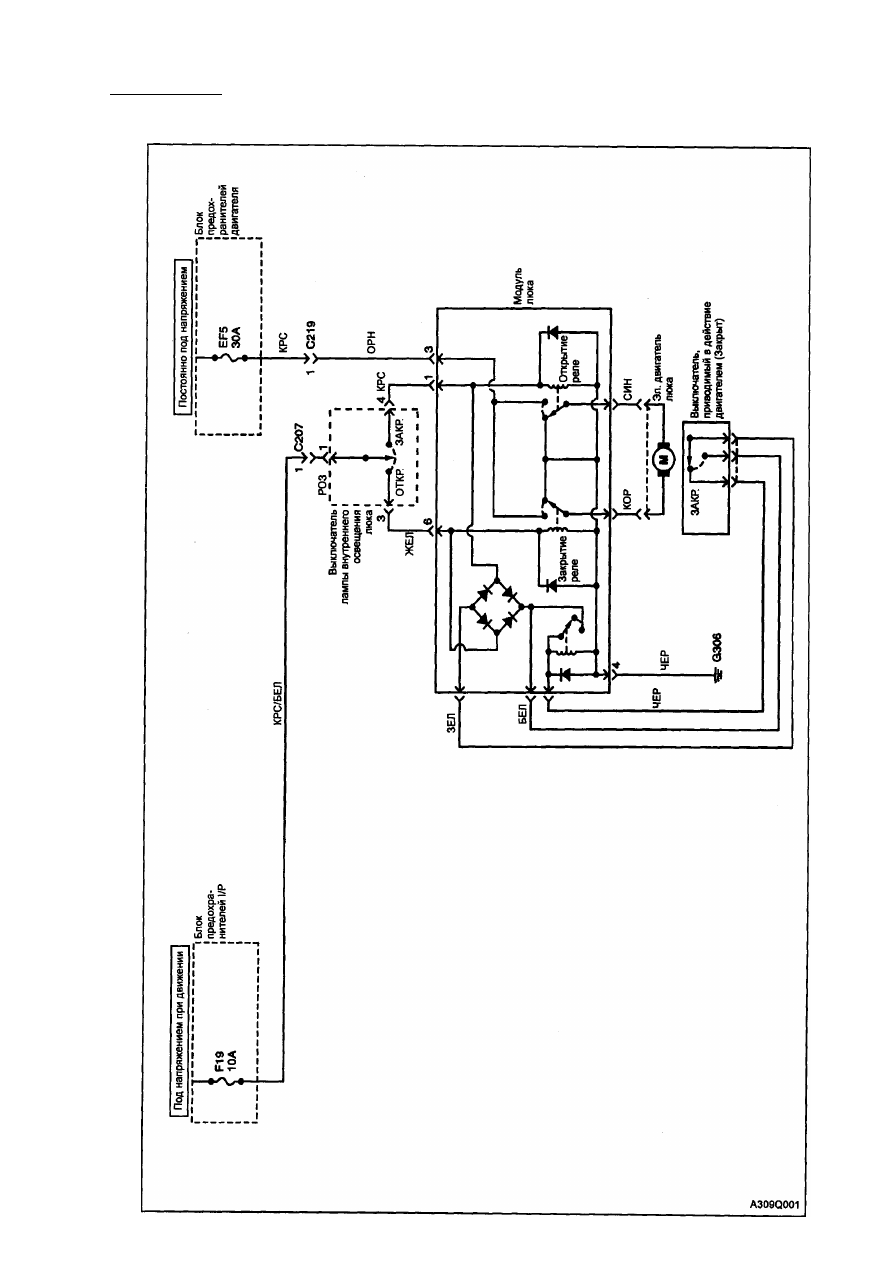

СХЕМАТИЧЕСКИЕ И МАРШРУТНЫЕ ДИАГРАММЫ

ЛЮ

К

 В

 КРЫШ

Е

КРЫША 9Q - 3

Д И А Г Н О С Т И К А

Люк в крыше не работает

Пункт

Действие

Величина

Да

Нет

1

Проверьте предохранители F19 и EF5.
Не перегорел ли какой-нибудь из них?

-

Перейти

к п. 2

Перейти

к п. 3

2

1. Проверьте, не разомкнулась ли цепь, и, если нуж­

но, восстановите ее.
2. Замените перегоревший предохранитель.
Ремонт завершен?

-

Система в

порядке

-

3

1. Включите зажигание.

2. Проверьте напряжение на предохранителях F19 и
EF5. Равны ли обе величины напряжения установлен­
ной величине?

11 - 14 В

Перейти

к п. 5

Перейти

к п. 4

4

Восстановите питание в цепи при включенном зажига­
нии. Восстановление окончено?

-

Система в

порядке

-

5

1. Отключите разъем выключателя лампы внутренне­

го освещения/разъем выключателя люка.

2. Включите зажигание.
3. Проверьте напряжение на 1 клемме выключателя
лампы внутреннего освещения/люка.

Равно ли напряжение установленной величине?

11 - 14 В

Перейти

к п. 7

Перейти

к п. 6

6

Восстановите разомкнутую цепь между предохрани­

телем F19 и выключателем лампы внутреннего осве­

щения/люка.
Восстановление окончено?

-

Система в

порядке

-

7

1. Повторно подключите выключатель разъема лампы

внутреннего освещения/люка.
2. Когда выключатель люка находится в разомкнутом
состоянии, проверьте напряжение на 3 клемме разъе­
ма выключателя лампы внутреннего освещения/люка.
3. Когда выключатель люка находится в закрытом по­
ложении, проверьте напряжение на 4 клемме разъема
выключателя лампы внутреннего освещения/люка.

Равны ли обе величины напряжения установленной
величине?

11 - 14 В

Перейти

к п. 9

Перейти

к п. 8

8

Установите в прежнем положении выключатель лам­

пы внутреннего освещения/люка.
Установка завершена?

-

Система в

порядке

-

9

1. Отключите шестиштыревой разъем люка.

2. Проверьте напряжение на 4 клемме разъема люка,

когда выключатель разомкнут.

3. Проверьте напряжение на клемме 6 разъема люка,
когда выключатель замкнут.
Равно ли напряжение установленному значению?

11 - 14В

Перейти

к п. 11

Перейти

к п. 10

10

Восстановите разомкнутую цепь между выключате­

лем лампы внутреннего освещения/люком и разъе­

мом люка.
Восстановление окончено?

-

Система в

порядке

-

9Q - 4 КРЫША

Люк в крыше не работает (окончание)

Пункт

Действие

Величина

Да

Нет

11

1. Отсоедините разъем люка.

2. Снимите электродвигатель люка, но разъем пусть
будет прикреплен.

3. Включите зажигание.

4. Воспользуйтесь выключателем люка для того, что­
бы попытаться привести в движение двигатель в обо­

их направлениях.

Двигатель работает?

-

Перейти

к п. 12

Перейти

к п. 13

12

Отремонтируйте заклинивший механизм люка.
Ремонт окончен?

-

Система в

порядке

-

13.

1. Отключите оба однопроводных разъема на двига­

теле люка.
2. Подсоедините вольтметр между однопроводными

разъемами.
3. Включите зажигание.

4. Разомкните выключатель люка и посмотрите на по­

казание вольтметра.
5. Замкните выключатель люка и посмотрите показа­
ние вольтметра.
Показывает ли вольтметр установленное напряжение,
когда выключатель находится либо в разомкнутом,

либо в замкнутом положении (одно из положений вык­
лючателя должно показывать обратную полярность)?

11 -14 V

Перейти

к п. 15

Перейти

к п. 14

14

Восстановите модуль люка в прежнем положении.
Восстановление окончено?

-

Система в

порядке

-

15

Замените двигатель люка.

Действует ли люк с новым двигателем?

-

Система в

порядке

Перейти

к п. 14
