9Р-34 ДВЕРИ

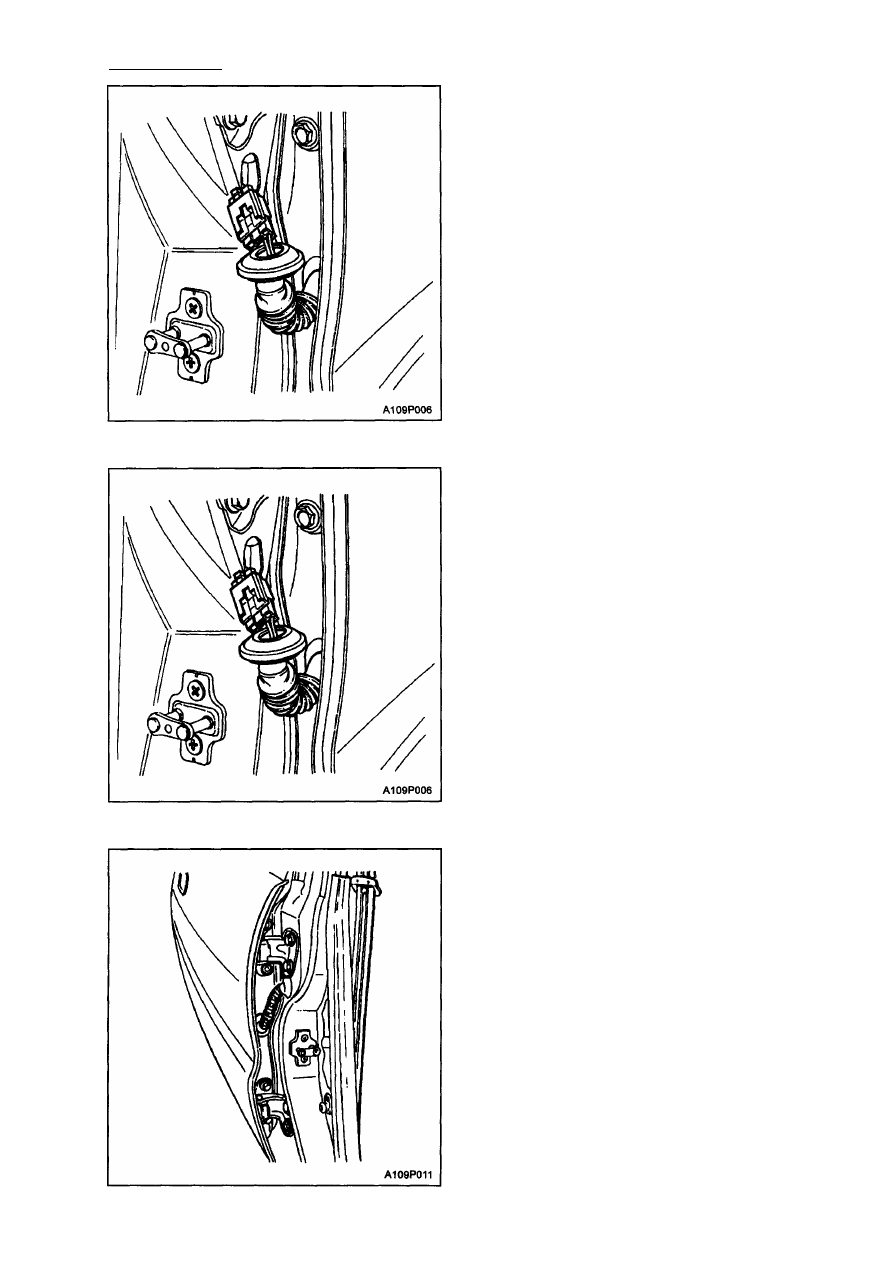

4. Отсоедините между кузовом и дверью

резиновый чехол и отключите разъем.

Процедура установки

1. Подсоедините между кузовом и дверью

резиновый чехол и подключите разъем.

Примечание: разнородные металлы, не­
посредственно соприкасаясь, могут под­
вергнуться быстрому воздействию кор­
розии. Во избежание появления прежде­
временной коррозии обеспечьте приме­
нение соответствующих зажимов.
2. Воспользовавшись услугами другого

техника, слегка закрепите заднюю
дверь болтами.

3. Отрегулируйте дверь так, чтобы она

прилегала плотно.
Затяжка
Затяните навесные болты кузова с уси­

лием 39 Н•м.

Затяните навесные болты двери с уси­

лием 15 Н•м.

4. Установите ограничитель, удерживаю­

щий заднюю дверь открытой. См. главу

"Ограничитель двери" в этом разделе.

5. Подсоедините отрицательный провод

аккумуляторной батареи.

6. Проведите испытание обнаружения

протекания. См. Раздел 91, "Гермети-

зация кузова".

7. Проведите проверку шумоизоляции.

См. Раздел 9J, "Шумоизоляция".

ДВЕРИ 9Р - 35

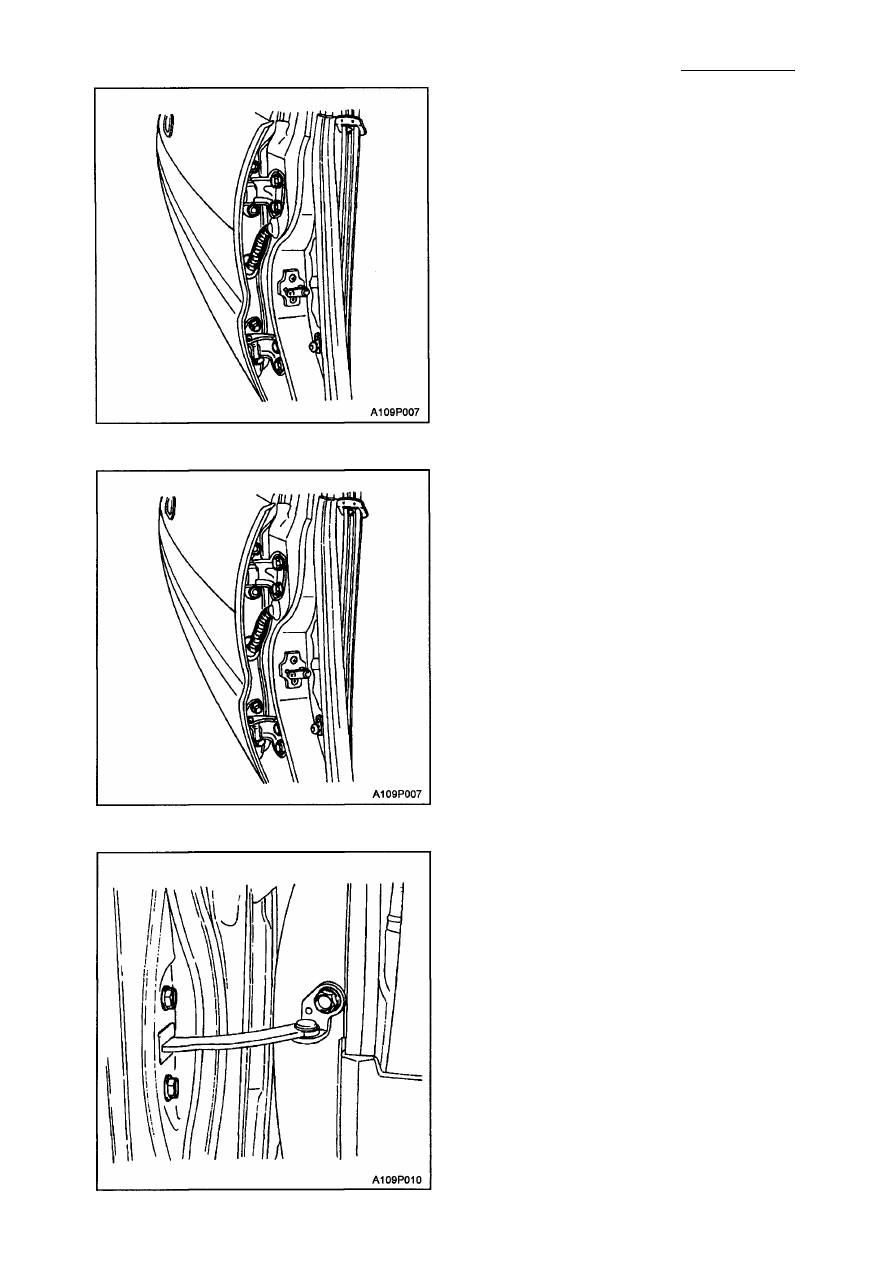

ПЕТЛИ ДВЕРИ

Процедура снятия

1. Воспользовавшись помощью другого

техника, открутите болты и снимите

петли с двери и кузова.

Процедура установки
Примечание:
 разнородные металлы,
соприкасаясь непосредственно, могут
подвергнуться быстрому воздействию
коррозии. Во избежание появления преж­

девременной коррозии обеспечьте при­

менение соответствующих зажимов.

1. Воспользовавшись помощью другого

техника, установите дверные петли и
закрепите болтами.
Затяжка

Затяните болты петель кузова с усили­
ем 39 Н•м.
Затяните болты петель двери с усили­
ем 15 Н•м.

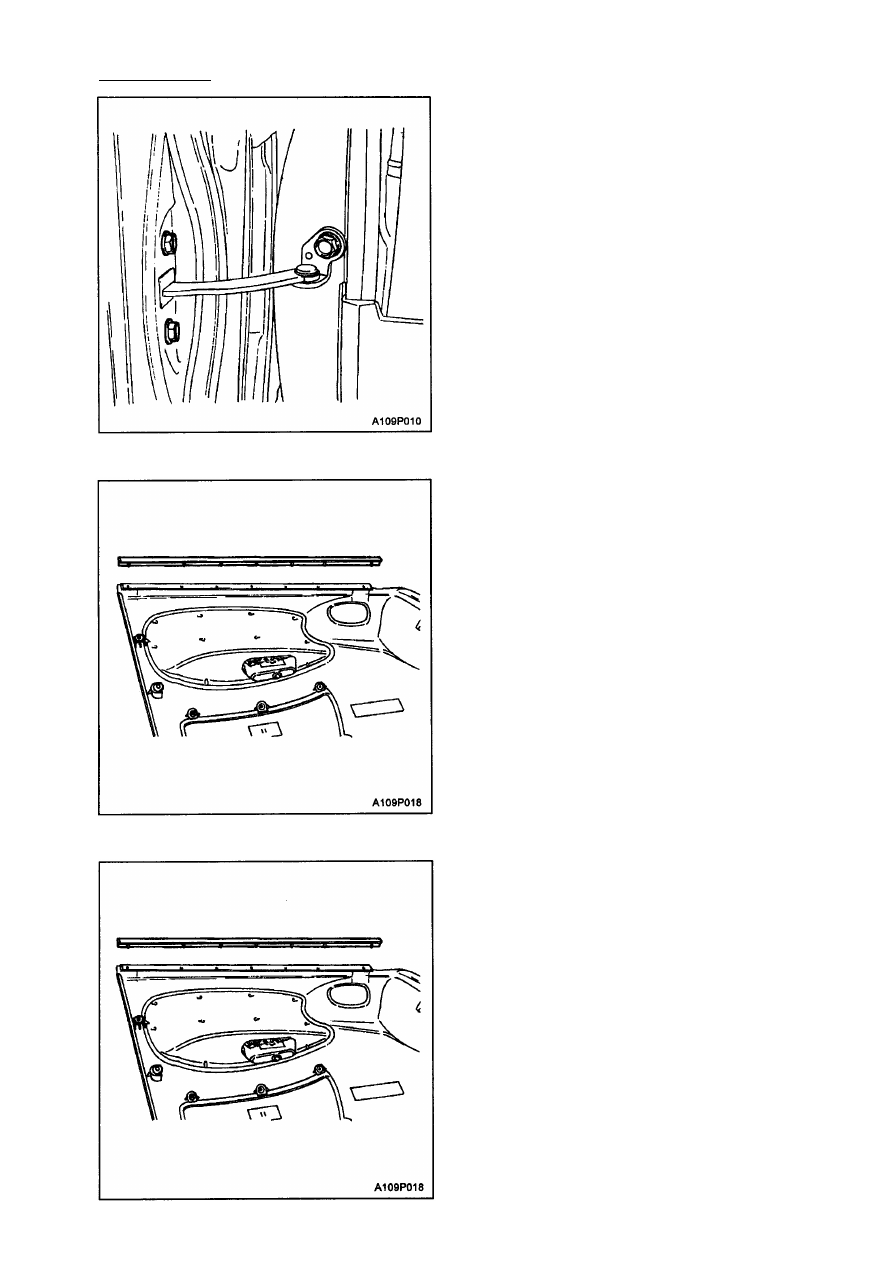

ОГРАНИЧИТЕЛЬ ДВЕРИ

Процедура снятия

1. Снимите обивку двери. См. Раздел 9G,

"Внутренняя отделка".

2. Переместите уплотнитель дверной па­

нели.

3. Открутите болты на двери и на кузове.

4. Снимите ограничитель двери.

9Р-36 ДВЕРИ

Процедура установки
Примечание:
 разнородные металлы, не­
посредственно соприкасаясь, могут под­
вергнуться быстрому воздействию кор­
розии. Во избежание появления прежде­
временной коррозии обеспечьте приме­
нение соответствующих зажимов.

1. При помощи болтов установите огра­

ничитель, удерживающий дверь откры­

той.
Затяжка

Затяните болты на кузове с усилием
25 Н•м.
Затяните болты на двери с усилием
5 Н•м.

2. Установите уплотнитель дверной пане­

ли.

3. Установите обивку двери. См. Раздел

9G, "Внутренняя отделка".

ВНУТРЕННИЙ ПОДОКОННЫЙ

УПЛОТНИТЕЛЬ СТЕКЛА

Процедура снятия

1. Снимите обивку двери. См. Раздел 9G,

"Внутренняя отделка".

2. Для того чтобы снять внутренний подо­

конный уплотнитель стекла с дверной
панели, выпрямите усики.

3. Снимите внутренний подоконный уп­

лотнитель.

Процедура установки

1. Установите подоконный уплотнитель на

обивку двери.

2. Для крепления внутреннего подоконно­

го уплотнителя, загните усики.

3. Установите обивку двери. См. Раздел

9G, "Панель внутренней отделки".

ДВЕРИ 9Р - 37

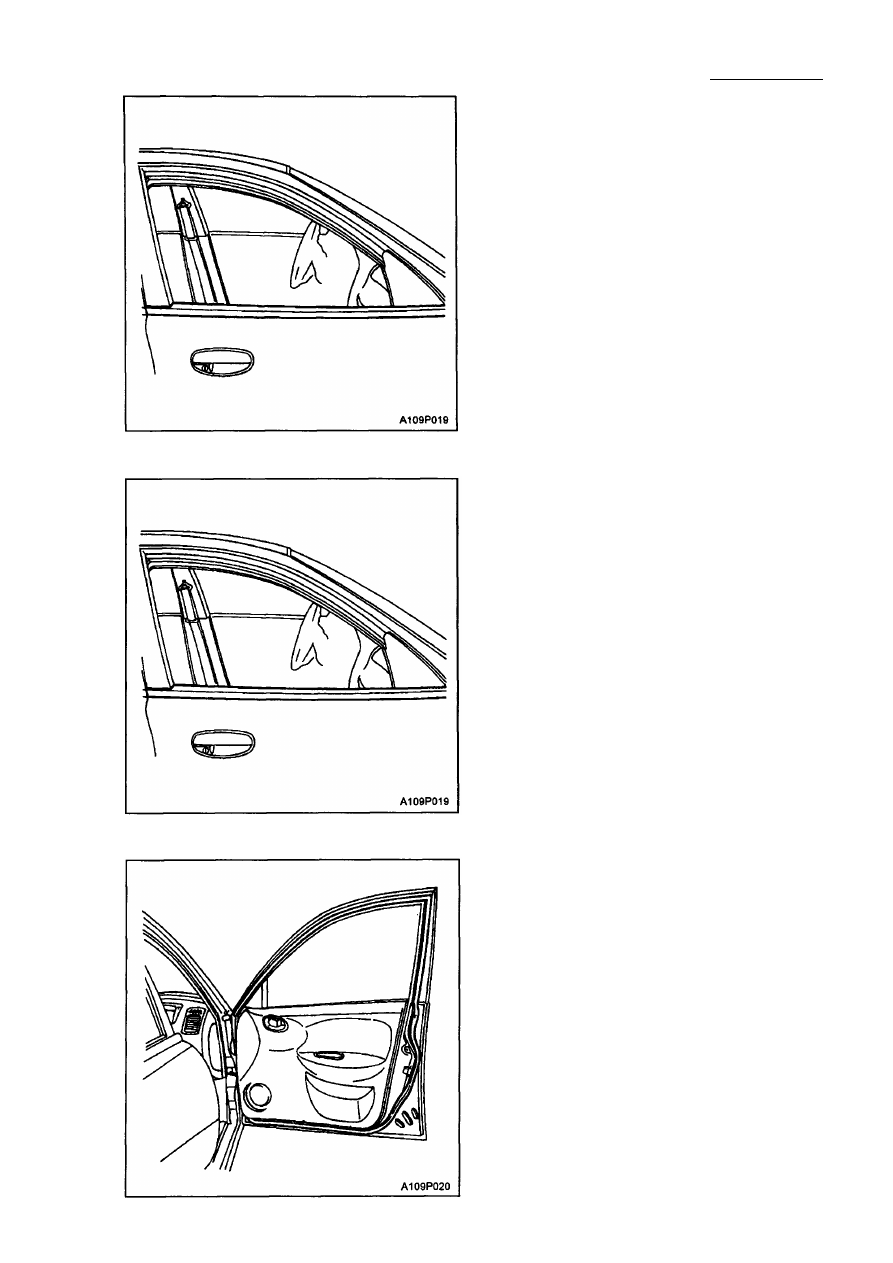

НАРУЖНЫЙ ПОДОКОННЫЙ

УПЛОТНИТЕЛЬ СТЕКЛА

Процедура снятия

1. Полностью опустите стекло.

2. Поднимите наружный подоконный уп­

лотнитель стекла над дверью.

УПЛОТНИТЕЛЬ ПЕРЕДНЕЙ ДВЕРИ

Процедура снятия

1. Снимите ограничитель двери.

2. Снимите дверной уплотнитель.

Процедура установки
1. Вдавите в дверь внутренний подокон­

ный уплотнитель.

2. Поднимите стекло.
