Дэу Ланос. Руководство по ремонту - часть 527

9Р-38 ДВЕРИ

Процедура установки

1. Установите дверной уплотнитель.

Примечание: разнородные металлы, не­
посредственно соприкасаясь, могут под­
вергнуться быстрому воздействию кор­
розии. Во избежание появления прежде­
временной коррозии обеспечьте приме­
нение соответствующих зажимов.
2. Установите ограничитель, удерживаю­

щий дверь открытой.
Затяжка
Затяните болт ограничителя с усилием
25 Н•м.

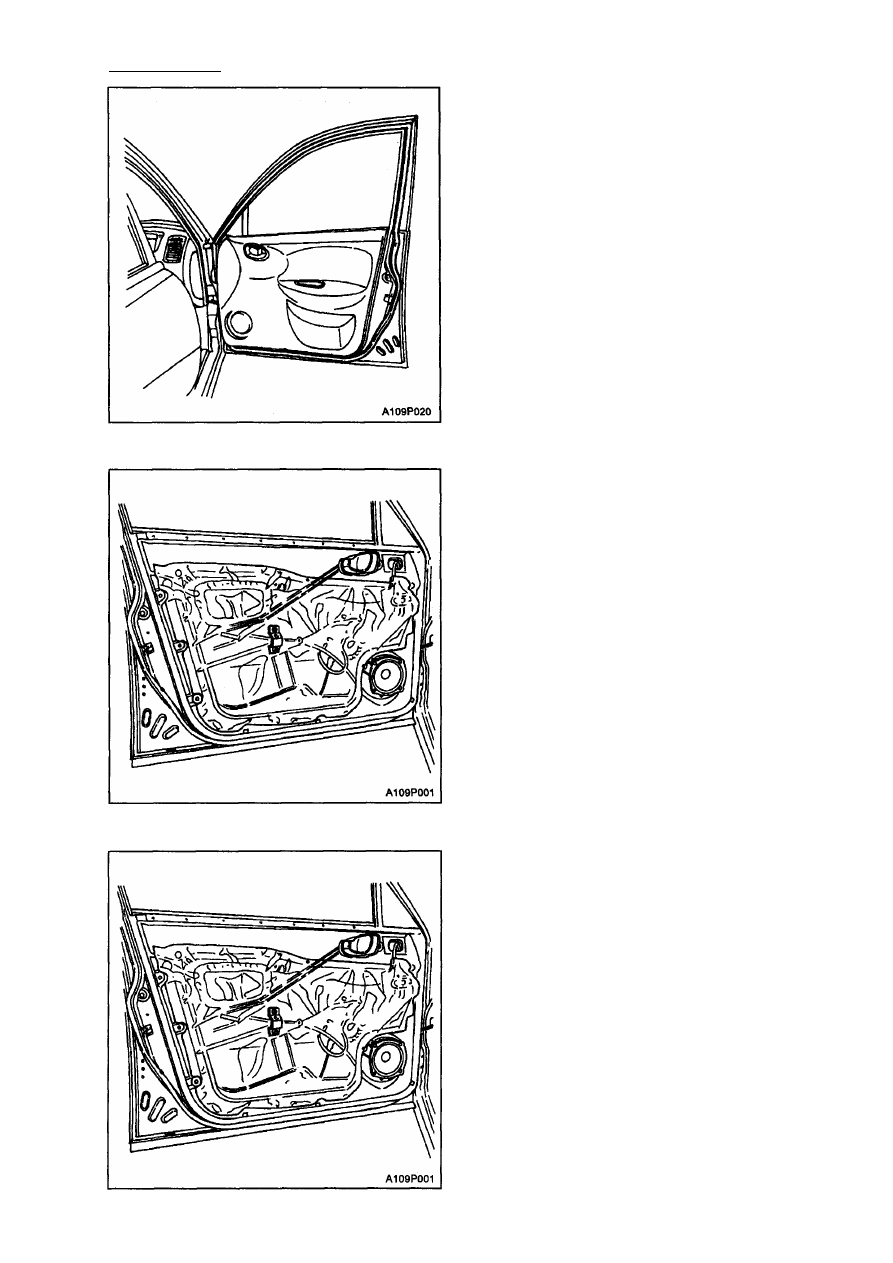

Процедура установки

1. Установите обивку двери.

Примечание: разнородные металлы, не­
посредственно соприкасаясь, могут под­
вергнуться быстрому воздействию кор­
розии. Во избежание появления прежде­
временной коррозии обеспечьте исполь­

зование соответствующих зажимов.
2. При помощи винтов установите кронш­

тейн двери.
Затяжка

Затяните винты кронштейна двери с

усилием 3,5 Н•м.

3. Установите обивку двери. См. Раздел

9G, "Внутренняя отделка".

ОБИВКА ДВЕРИ

Процедура снятия
1. Снимите обивку двери. См. Раздел 9G,

"Внутренняя отделка".

2. Открутите винты и снимите кронштейн

двери.

3. Снимите обивку двери.

ДВЕРИ 9Р - 39

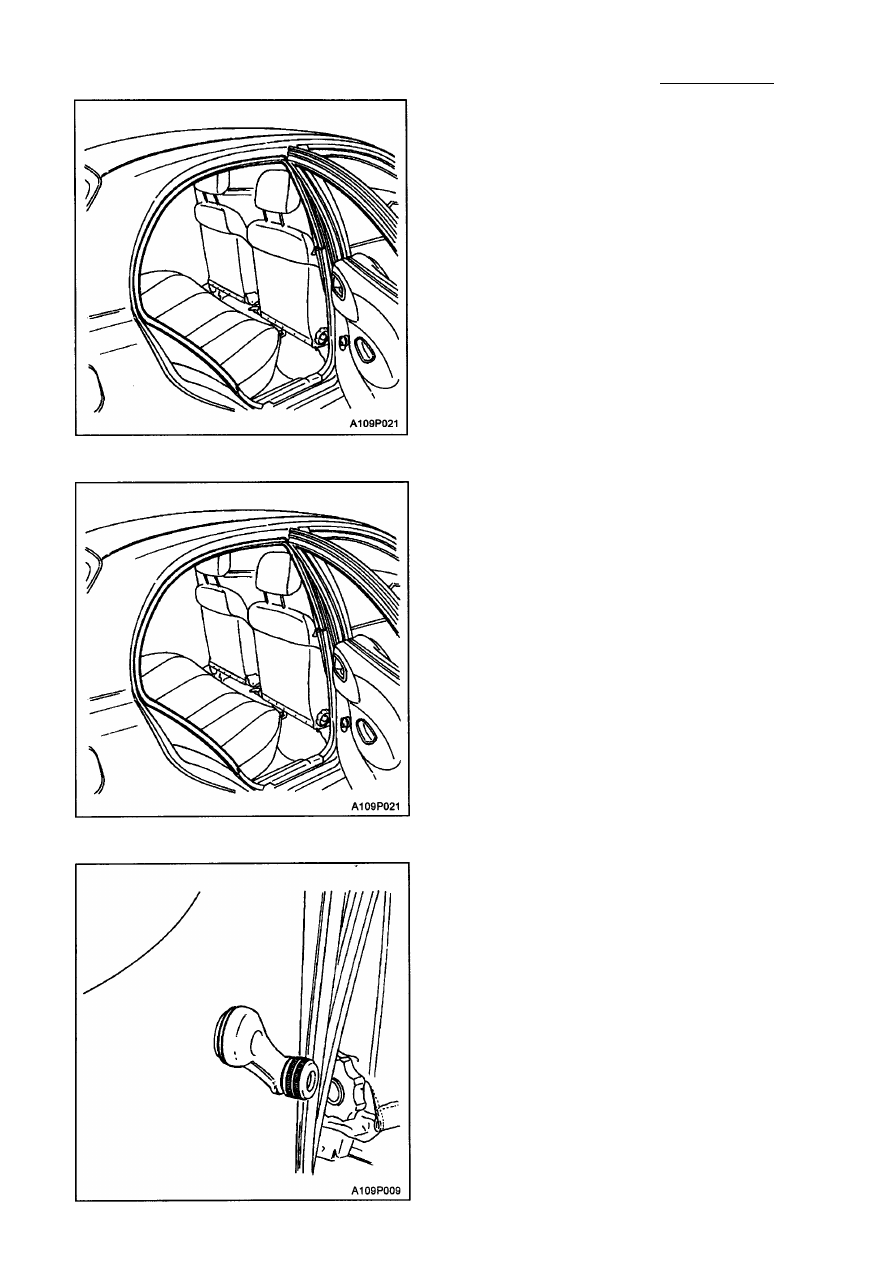

УПЛОТНИТЕЛЬ ЗАДНЕЙ ДВЕРИ

Порядок снятия
1. Снимите уплотнитель задней двери.

Процедура установки

1. Установите уплотнитель задней двери.

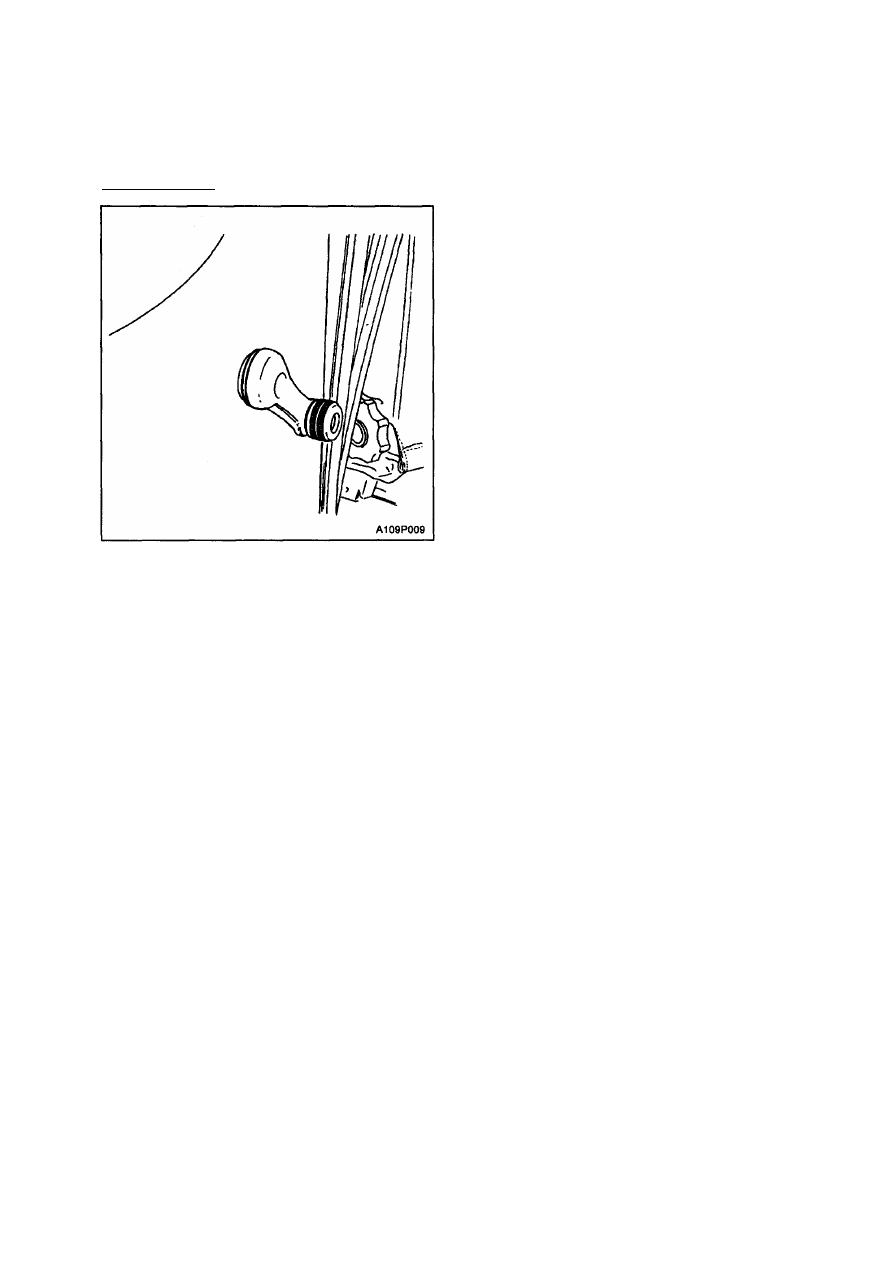

РУЧКА СТЕКЛОПОДЪЕМНИКА

ДВЕРИ

Процедура снятия

1. Протолкните расположенное за ручкой

пластмассовое кольцо по направлению
к двери.

2. При помощи рычага снимите металли­

ческий зажим.

3. Снимите ручку и пластмассовое коль­

цо.

9Р-40 ДВЕРИ

Процедура установки

1. Установите пластмассовое кольцо.

2. Установите ручку стеклоподъемника.
3. Вставьте металлический зажим.

ДВЕРИ 9Р-41

ОБЩЕЕ ОПИСАНИЕ И

РАБОТА СИСТЕМЫ

ФИКСАТОРЫ ДВЕРЕЙ

Фиксаторы передних и задних дверей зак­

реплены двумя винтами, завинченными в
пластину на стойках. Дверь остается зак­
рытой тогда, когда вилка дверного замка за­
щелкивается и входит в зацепление с фик­
сатором.

БЛОКИРОВКА ЗАДНЕЙ ДВЕРИ

Недоступные для детей блокировки задней

двери не дают возможности пассажирам,

особенно детям, открывать задние двери
автомобиля изнутри.
Для приведения этих блокировок в дейст­

вие передвиньте рычаги обоих задних две­
рей в блокирующее положение. Затем, зак­
ройте обе двери. Пассажиры, едущие на
задних сиденьях, не смогут отрыть двери
изнутри автомобиля.

Для того чтобы отключить блокировку зад­

ней двери, разблокируйте дверь изнутри и
откройте ее снаружи автомобиля. Перемес­

тите рычаг в положение "разблокировать".
Теперь задняя дверь будет работать нор­

мально.

ЗАМОК ДВЕРИ

Для закрывания двери используется соле­

ноид, содержащийся в узле каждого замка.

Дверные замки приводятся в действие си­
ловым приводом, расположенным на

внутренней ручке двери, или блокирующим
цилиндром, расположенным только на две­
ри водителя. Когда дверь водителя закры­
вается или открывается силовым приводом,
или цилиндром замка, все двери соответст­
венно могут закрываться или открываться.

ОПУСКНЫЕ СТЕКЛА

Опускные стекла перемещаются (при
наличии электропривода) при помощи эл.

двигателей, включаемых специальными пе­

реключателями. При нажатии переключате­

ля стекло опускается, а если потянуть вык­
лючатель - поднимаются. Окно остановит­

ся, если отпустить выключатель, или тогда,
когда оно будет полностью открыто или зак­
рыто.
