Дэу Ланос. Руководство по ремонту - часть 516

БУФЕР И НАКЛАДКИ 9О-5

Процедура установки
Примечание: различные металлы при
прямом контакте друг с другом могут
быстро подвергаться коррозии. Убеди

тесь, что используете правильные кре

пежные детали для предотвращения
преждевременной коррозии.

1. Закрепите гайками противоударную

накладку переднего буфера.
Затяжка
Затяните гайки противоударной нак
ладки переднего буфера с усилием
27

Н•м.

2. Установите передний буфер как описа

но в гл. "Передний буфер" этого раз
дела.

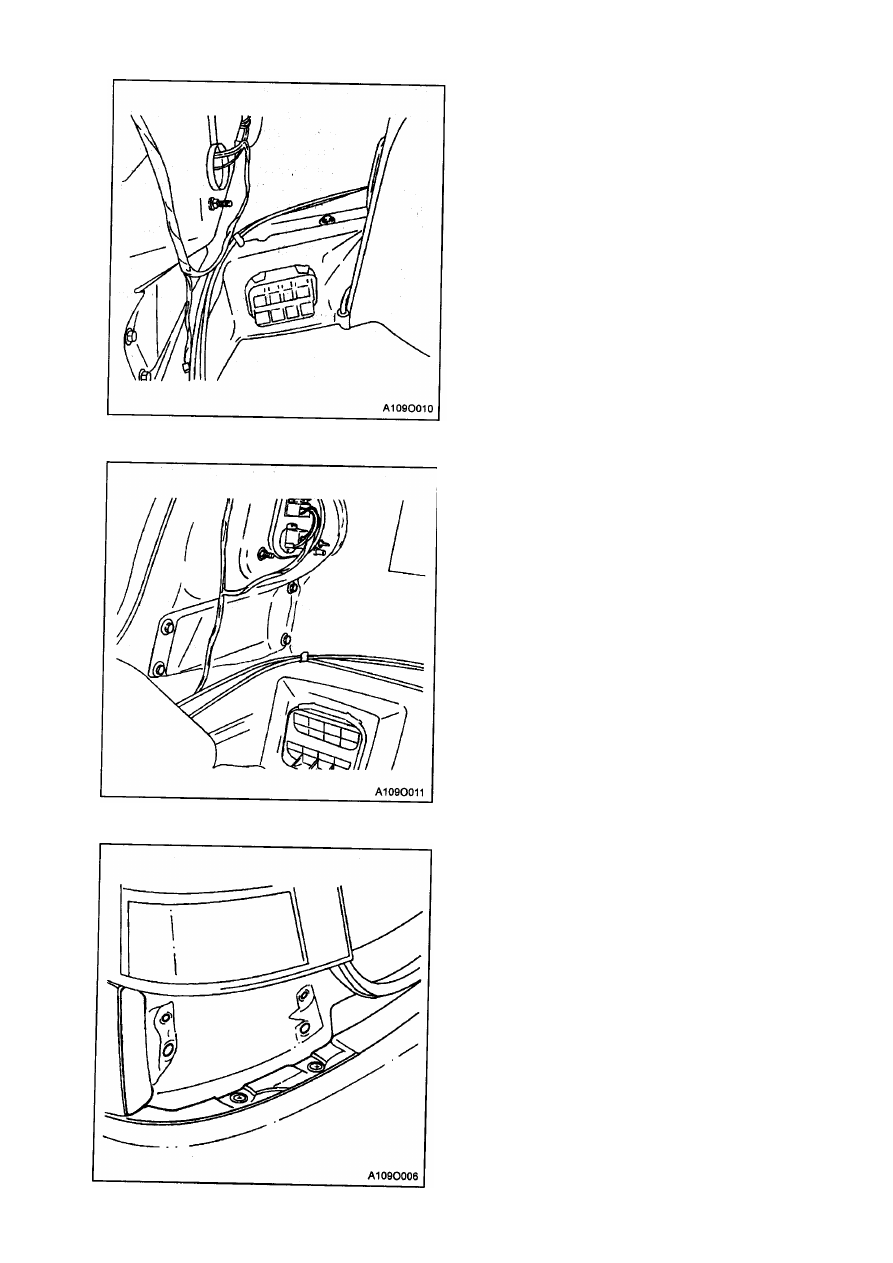

НАКЛАДКА ЗАДНЕГО БУФЕРА

Процедура снятия

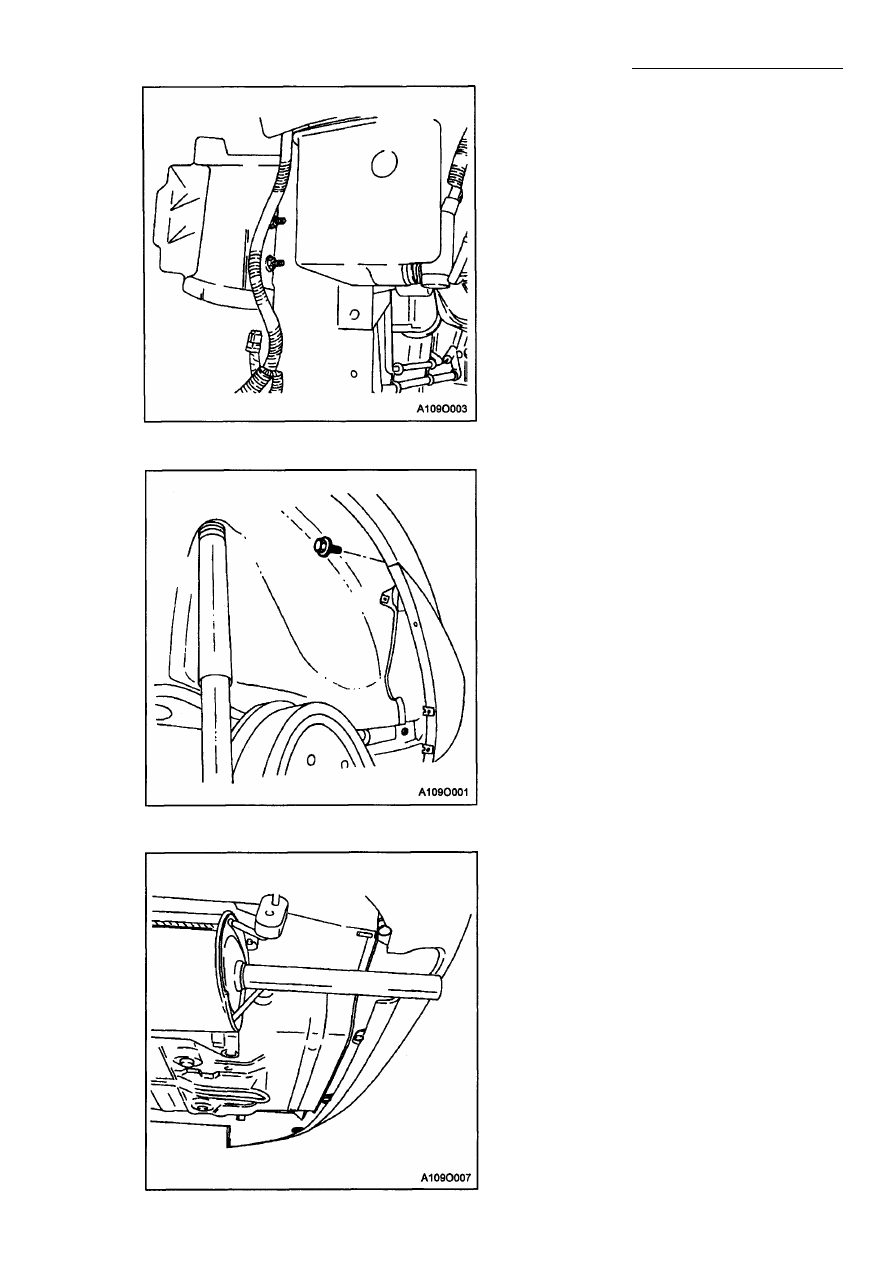

1. Снимите задние колеса как описано в

Разделе 2Е, "Шины и колеса".

2. Выверните винты и снимите грязевые

щиты.

3. Выверните винты и снимите брызгови

ки.

4. Выверните винты позади накладки.

5. Выверните винты снизу накладки.

9О-6 БУФЕР И НАКЛАДКИ

6. Снимите отделочные панели с задней

части багажника как описано в Разделе
9G, "Внутренняя отделка".

7. Выверните болты в багажнике.

8. Выверните болты и снимите наружные

отделочные панели под задними фона
рями.

9. Открутите винты накладки под задними

фонарями.

Процедура установки

Примечание: различные металлы при
прямом контакте друг с другом могут
быстро подвергаться коррозии. Убеди

тесь, что используете правильные кре

пежные детали для предотвращения
преждевременной коррозии.

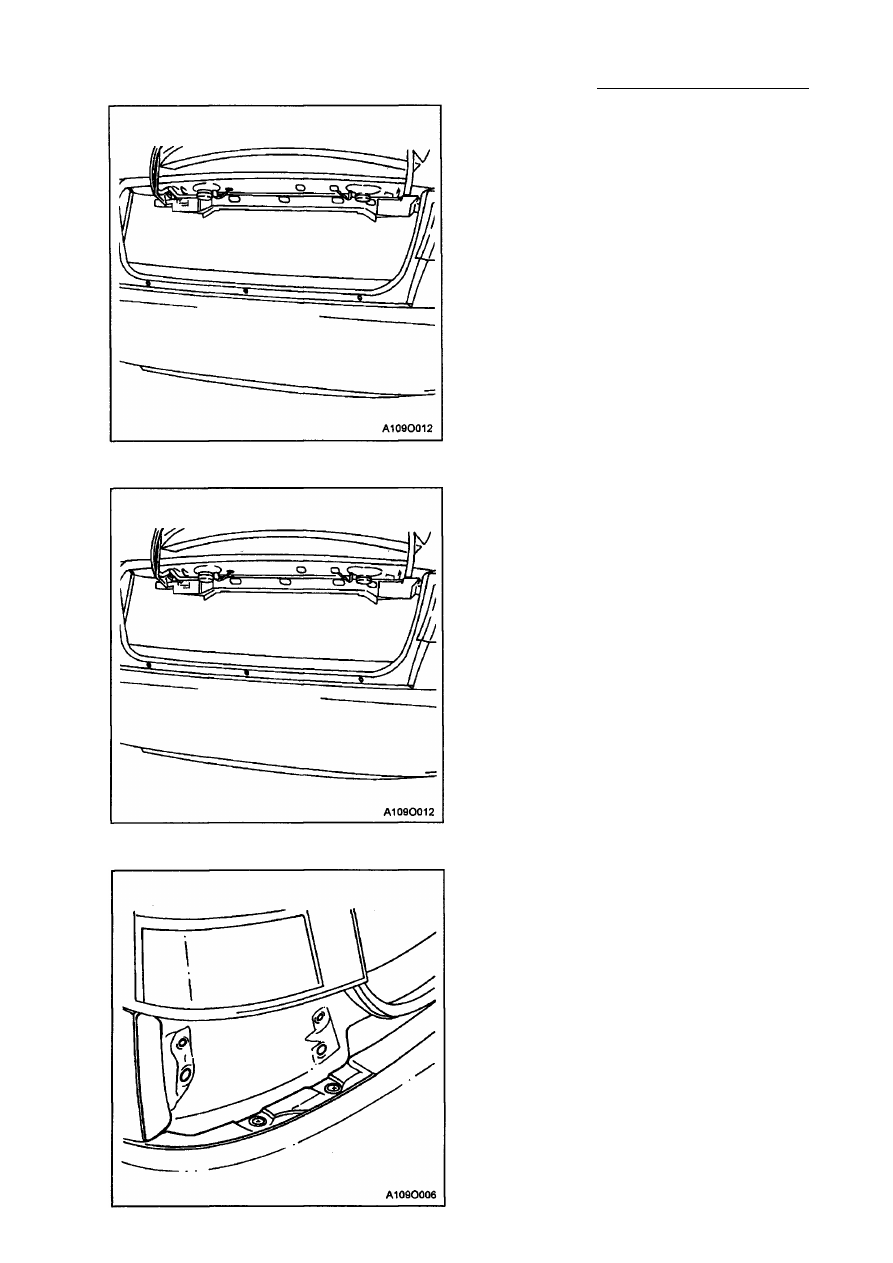

1. Укрепите накладку с помощью винтов

под люком багажника.
Затяжка
Затяните винты задней верхней нак

ладки с усилием 5,5 Н•м.

БУФЕР И НАКЛАДКИ 9О-7

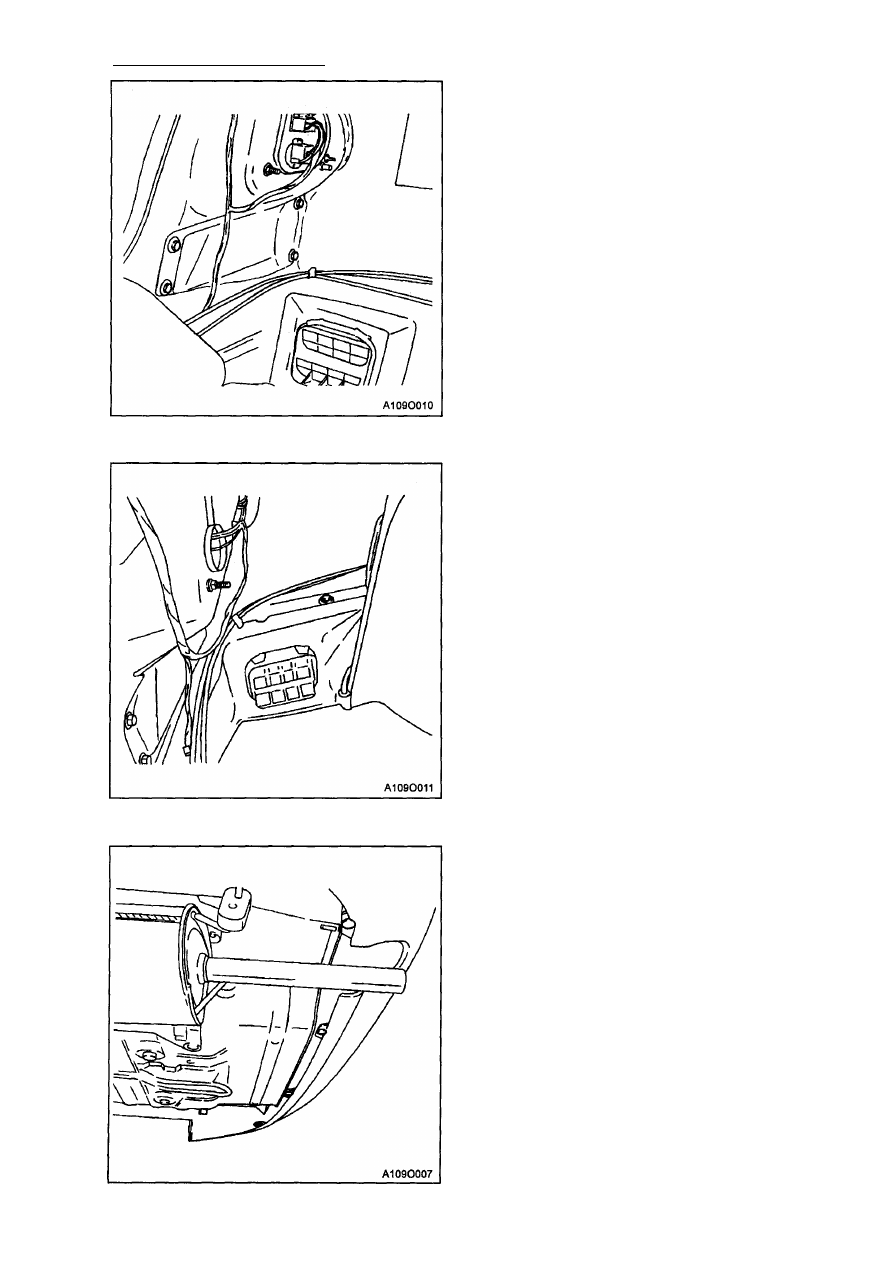

10. Выверните винты задней верхней нак

ладки под люком багажника.

11. Снимите накладку.

2. Вверните винты накладки под задними

фонарями.

9О-8 БУФЕР И НАКЛАДКИ

3. Закрепите болтами наружные отделоч

ные панели под задними фонарями.

Затяжка
Затяните болты отделочной панели с
усилием 10 Н•м.

4. Закрепите болты в багажнике.

Затяжка
Затяните болты накладки багажника с
усилием 5,5 Н•м.

5. Установите задние отделочные панели

на багажнике как описано в разделе
9G, "Внутренняя отделка".

6. Вверните винты под накладкой.
