БУФЕР И НАКЛАДКИ 9О-9

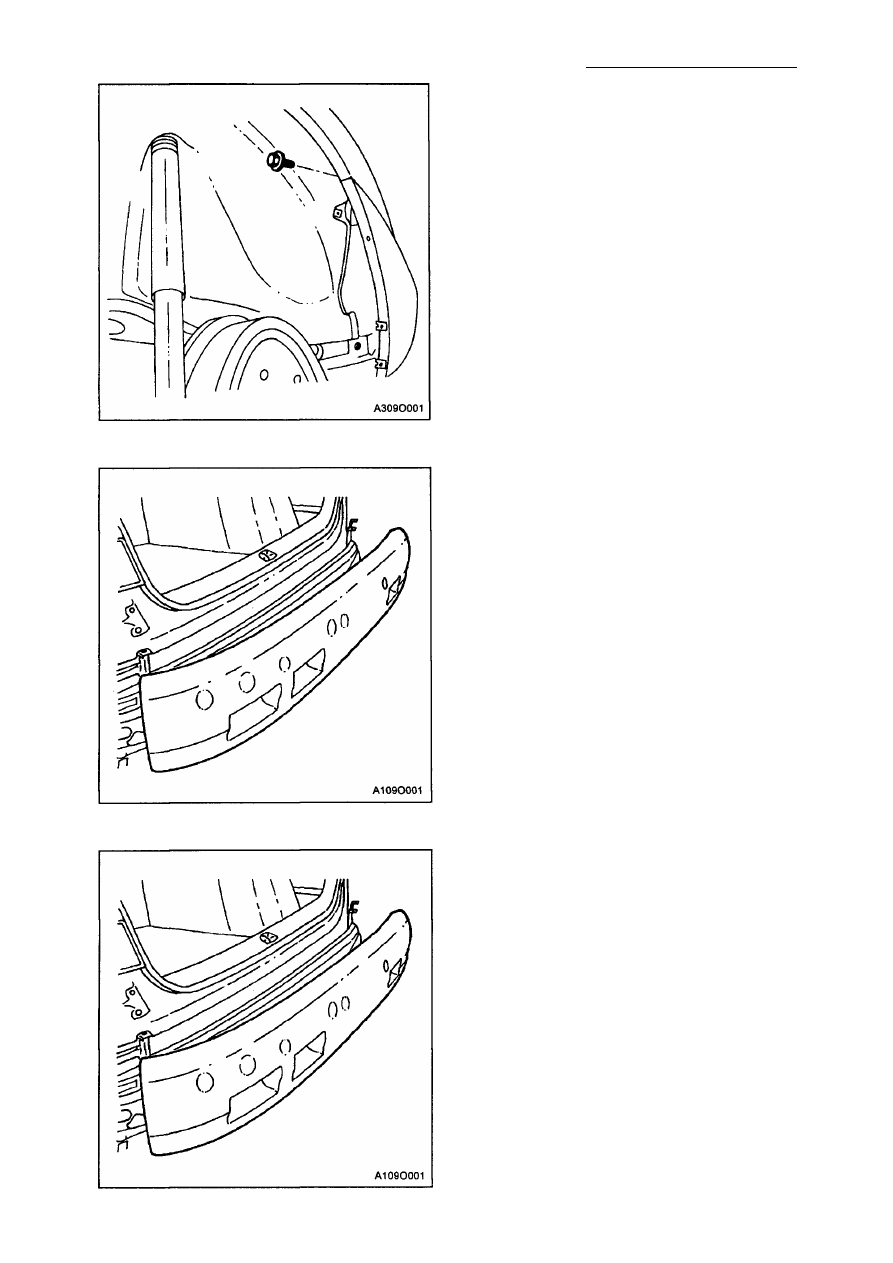

7. Вверните винты позади накладки.

Затяжка
Затяните винты позади накладки с уси­
лием 5,5 Н•м.

8. Закрепите брызговики винтами.

Затяжка
Затяните винты брызговиков с усилием

1,5 Н•м.

9. Закрепите винтами грязевой щит.

Затяжка
Затяните винты грязевого щита с уси­
лием 1,5 Н•м.

10. Установите задние колеса, как описано

в Разделе 2Е, "Шины и колеса".

Процедура установки

1. Установите буфер.

2. Установите накладку заднего буфера

как описано в гл. "Накладка заднего
буфера" этого раздела.

ЗАДНИЙ БУФЕР

Процедура снятия

1. Снимите накладку заднего буфера как

описано в гл. "Накладка заднего бу­
фера" этого раздела.

2. Снимите буфер.

9О-10 БУФЕР И НАКЛАДКИ

ПРОТИВОУДАРНАЯ НАКЛАДКА

ЗАДНЕГО БУФЕРА

Процедура снятия

1. Снимите задний буфер как описано в

гл. "Задний буфер" этого раздела.

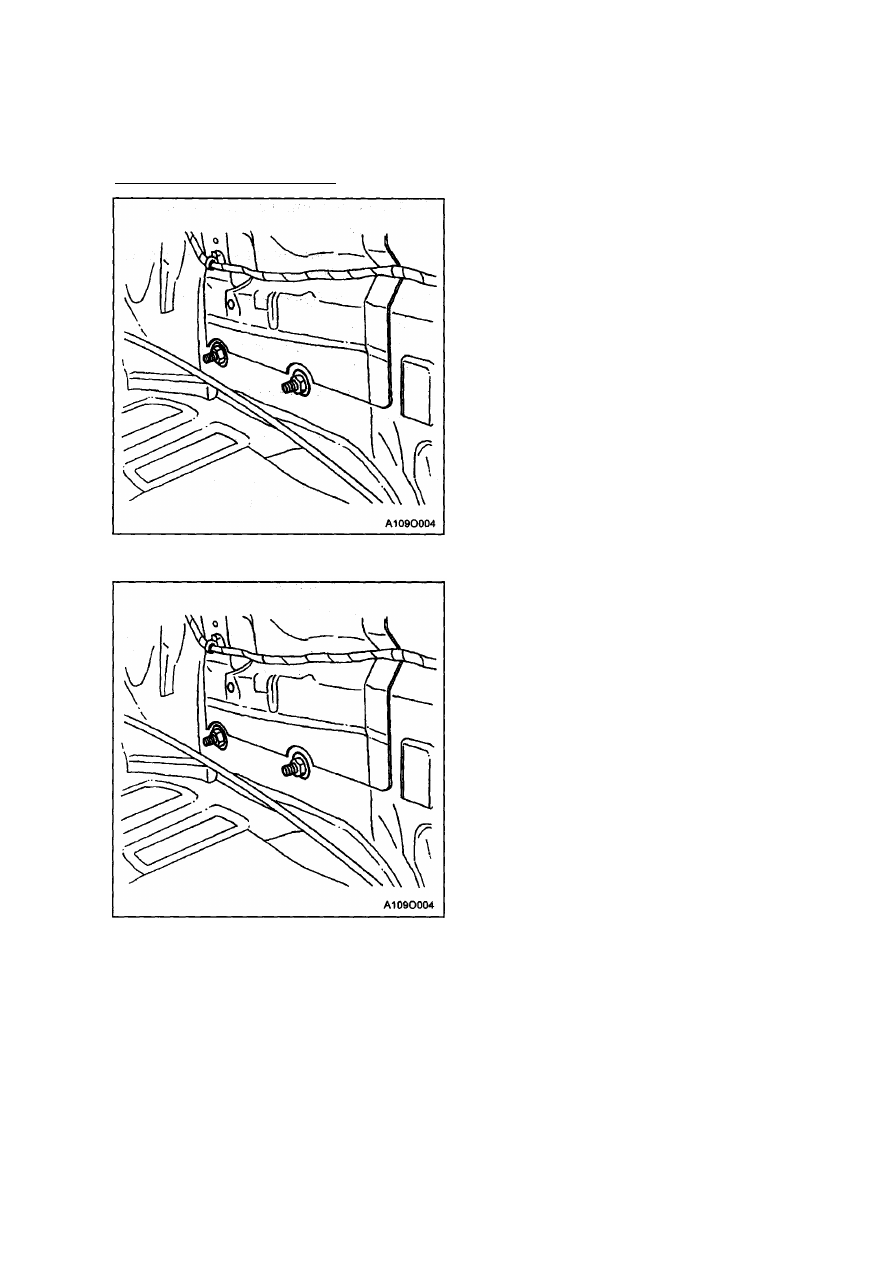

2. Выверните две гайки под транспортным

средством.

3. Выверните четыре гайки внутри багаж­

ника.

4. Отсоедините разъем проводки.

5. Снимите противоударную накладку.

Процедура установки
Примечание: различные металлы при
прямом контакте друг с другом могут

быстро подвергаться коррозии. Убеди­
тесь, что используете правильные кре­
пежные детали для предотвращения
преждевременной коррозии.

1. Подсоедините разъем проводки.

2. Закрепите противоударную накладку

заднего буфера внутри багажника с

помощью четырех гаек.

Затяжка
Затяните гайки задней противоударной
накладки с усилием 27 Н•м.

3. Заверните две нижние гайки задней

противоударной накладки под транс­
портным средством.
Затяжка
Затяните две нижние гайки задней
противоударной накладки с усилием
27 Н•м.

4. Установите буфер как описано в гл.

"Задний буфер" этого раздела.

БУФЕР И НАКЛАДКИ 9О-11

ОБЩЕЕ ОПИСАНИЕ И РАБОТА

БУФЕРЫ

Система буферов спроектирована таким
образом, чтобы автомобиль мог выдержи­
вать без повреждений столкновение со
стационарным барьером при 8 км/час или

4 км/час. После поглощения энергии данная

система буферов восстанавливается в пер­
воначальное положение. Как передний так

и задний буферы выполнены с внутренним
пенопоглотителем энергии и с полимерной
крышкой накладки. Накладка заднего буфе­
ра должна сниматься, если необходим дос­

туп к амортизатору и буферу. Узел перед­

него буфера можно снимать в сборе или
отдельно снимать крышку накладки.

Р А З Д Е Л 9 Р

Д В Е Р И

ВНИМАНИЕ: Перед снятием или установкой любого узла отсоедините отрица­
тельный провод от аккумуляторной батареи. Отсоединение этого провода пре­
дотвратит травматизм обслуживающего персонала и повреждение автомобиля.
Зажигание также должно быть отключено, если не указано иначе.

С О Д Е Р Ж А Н И Е

Моменты затяжки резьбовых соединений 9Р-2
Схематические и маршрутные диаграммы 9Р-3

Блокировки дверей кузова 9Р-3
Блокировки дверей кузова (трехдверный хэтчбэк) 9Р-4
Блокировки дверей кузова (пятидверный хэтчбэк) 9Р-5
Опускные стекла (только переднее) 9Р-6
Опускные стекла (переднее и заднее) 9Р-7

Диагностика 9Р-8

Опускные стекла 9Р-8

Техническое обслуживание и ремонт 9Р-18

Желобок опускного стекла передней двери 9Р-18
Желобок опускного стекла задней двери 9Р-18

Уплотнитель передней двери 9Р-19
Уплотнитель задней двери 9Р-20
Фиксатор замка двери 9Р-20

Регулировка фиксатора замка двери 9Р-21
Блокировка передней двери 9Р-23
Блокировка задней двери 9Р-24
Внутренняя ручка двери 9Р-27
Внутренний блокировочный стержень 9Р-28
Наружная ручка двери 9Р-29
Цилиндр дверной блокировки 9Р-29
Механический стеклоподъемник передней двери 9Р-30

Стеклоподъемник двери с электроприводом 9Р-31

Механический стеклоподъемник задней двери 9Р-31
Разборка и сборка передней двери 9Р-32
Разборка и сборка задней двери 9Р-33
Петли двери 9Р-35
Ограничитель двери 9Р-35
Внутренний подоконный уплотнитель стекла 9Р-36
Наружный подоконный уплотнитель стекла 9Р-37
Уплотнитель передней двери 9Р-37

Обивка двери 9Р-38
Уплотнитель задней двери 9Р-39

Ручка стеклоподъемника двери 9Р-39

Общее описание и работа системы 9Р-41

Фиксаторы дверей 9Р-41

Блокировка задней двери 9Р-41
Замок двери 9Р-41

Опускные стекла 9Р-41
