Дэу Ланос. Руководство по ремонту - часть 501

СИДЕНЬЯ 9Н - 3

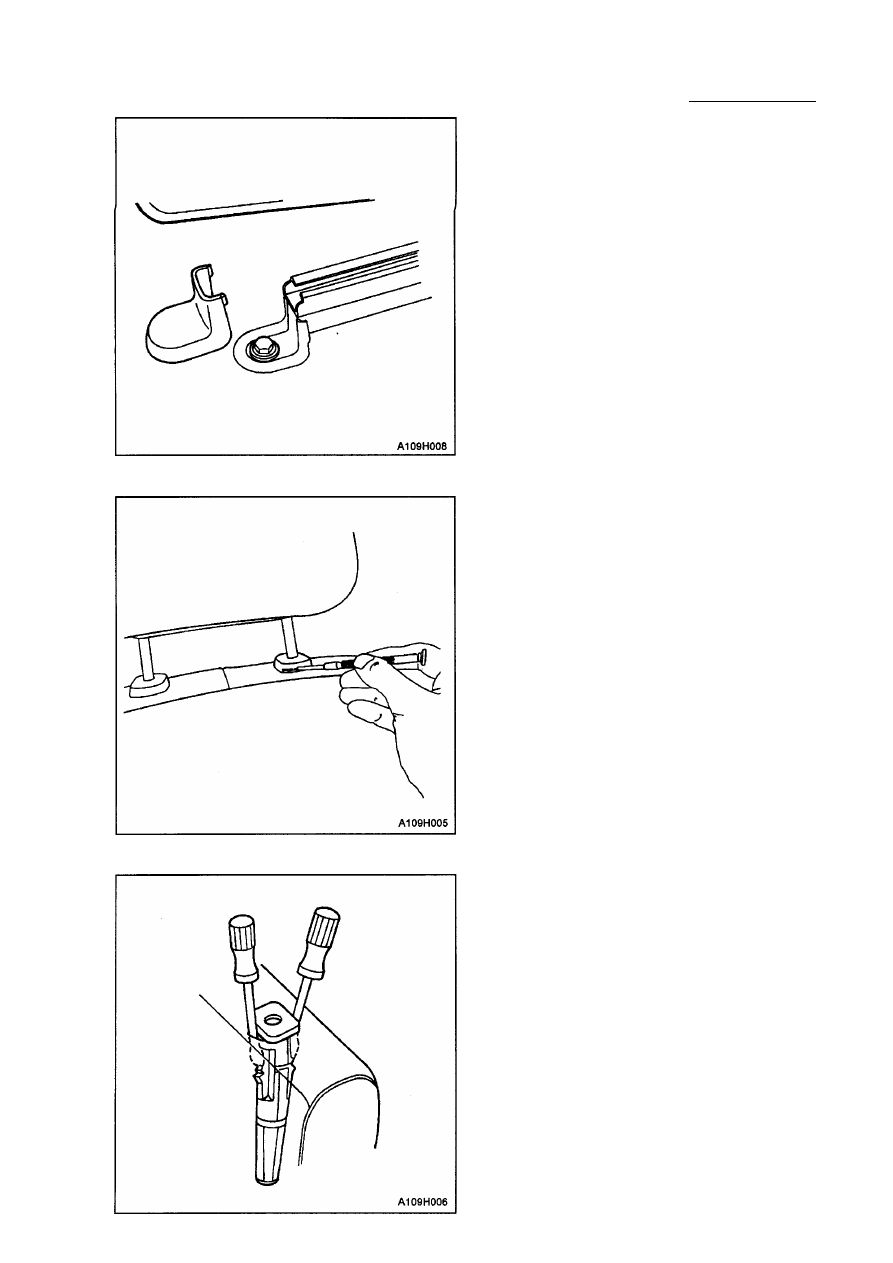

4. Вверните болты в задней части перед­

него сиденья.

Затяжка

Затяните болты переднего сиденья с

усилием 25 Н•м.

5. Установите пластмассовые заглушки.

ПОДГОЛОВНИК

Процедура снятия

1. Подтяните подголовник в верхнее поло­

жение.

2. Вставьте маленькую плоскую отвертку

в прорезь левой направляющей втулки.

3. С помощью отвертки выбейте стопор­

ный палец из стойки подголовника и
поднимите подголовник из направляю­
щих втулок.

4. Снимите направляющие втулки, вста­

вив две плоских отвертки с передней и

задней стороны направляющих втулок.

5. С помощью отверток вдавите собачки

держателя и снимите направляющие

втулки.

9 Н - 4 СИДЕНЬЯ

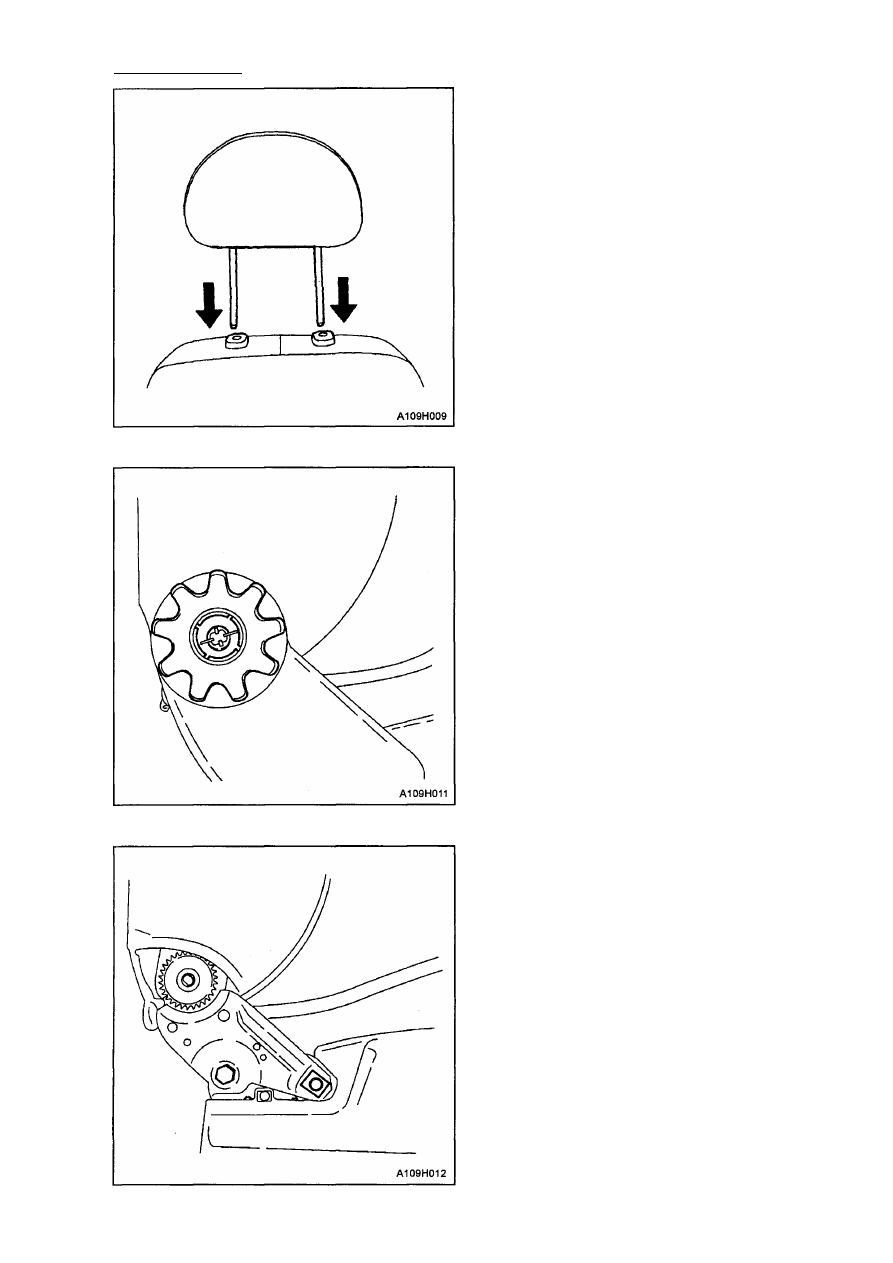

Процедура установки
1. Вставьте направляющие втулки в спин­

ку сиденья, убедившись, что угол нап­
равляющих втулок параллелен спинке
сиденья. Надавите, чтобы направляю­
щие втулки зацепились за собачки дер­
жателя.

2. Установите подголовник в направляю­

щие втулки. Надавите, чтобы зацепить
за стопорный палец.

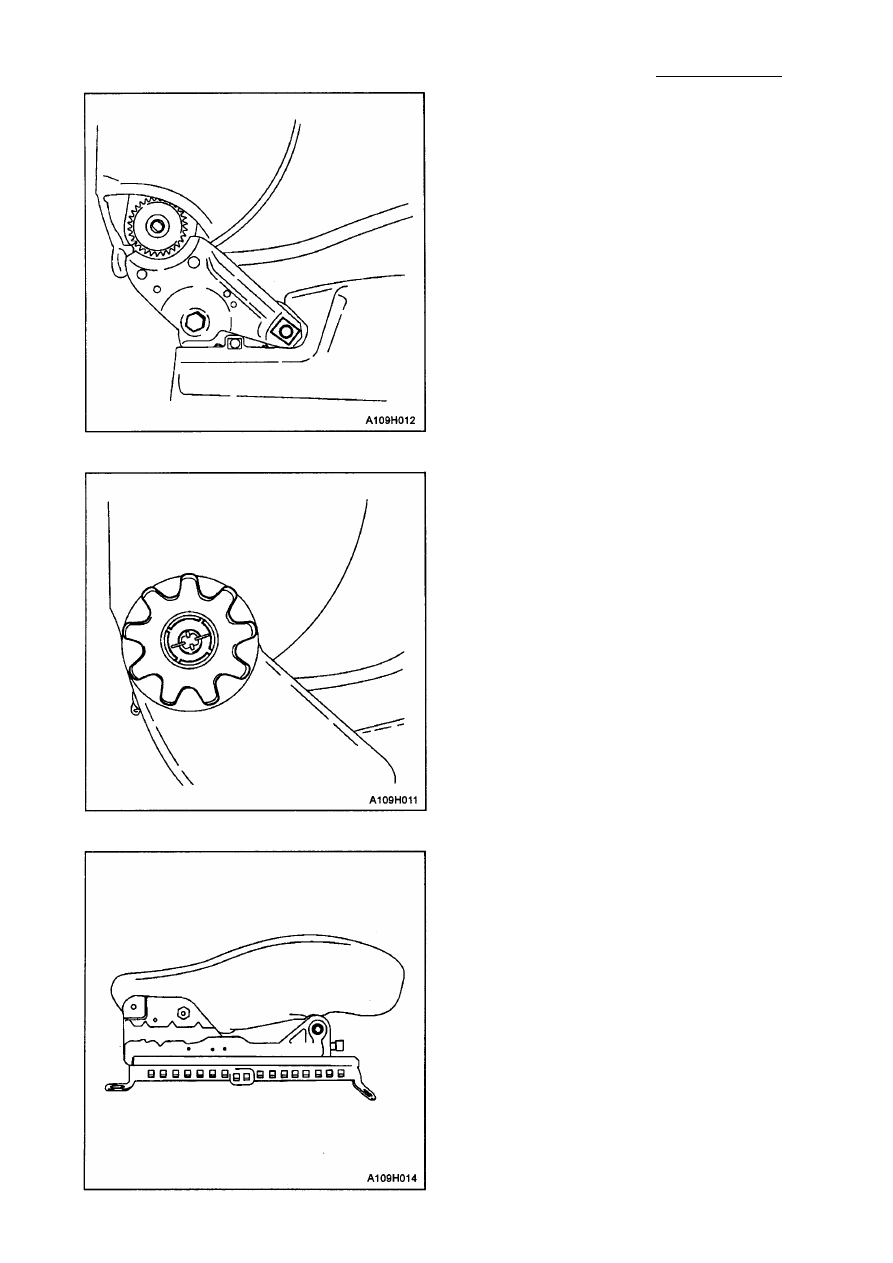

СПИНКА ПЕРЕДНЕГО СИДЕНЬЯ

(Показана для регулирования наклона
с гребенчатым фиксатором, для регу­

лирования наклона с рычажным фик­

сатором - аналогична)

Процедура снятия

1. Снимите переднее сиденье из автомо­

биля как описано в главе "Передние
сиденья" в этом разделе.

2. Снимите заглушку рукоятки механизма

регулировки наклона и удалите ру­
коятку механизма регулировки наклона
(или удалите рычаг механизма регули­
ровки наклона, если автомобиль осна­
щен рычагом)

3. Выверните болт и снимите пряжку рем­

ня безопасности.

4. Снимите арматуру сиденья.

5. Удалите скрепки обивки и выверните

болты спинки сиденья.

6. Снимите спинку.

СИДЕНЬЯ 9Н - 5

Процедура установки

1. Установите спинку сиденья на подушку
Примечание: различные металлы при

прямом контакте друг с другом могут
быстро подвергаться коррозии. Убеди­

тесь, что используете правильные кре­

пежные детали для предотвращения
преждевременной коррозии.
2. Закрепите скрепки обивки и вверните

болты спинки сиденья.

Затяжка

Затяните болты спинки переднего си­

денья с усилием 45 Н•м.

3. Закрепите отделку сиденья.
4. Закрепите пряжку ремня безопасности

болтом.

Затяжка

Затяните болт пряжки ремня безопас­
ности переднего сиденья с усилием
55 Н•м.

5. Установите рукоятку механизма регули­

рования наклона и заглушку рукоятки
(или установите рычаг механизма регу­

лирования наклона, если автомобиль
оснащен рычагом).

6. Установите переднее сиденье в авто­

мобиль как описано в главе "Передние
сиденья" в этом разделе.

ПОДУШКА ПЕРЕДНЕГО СИДЕНЬЯ

Процедура снятия

1. Снимите спинку сиденья как описано в

главе "Спинка переднего сиденья" в

этом разделе.

2. Снимите всю оставшуюся арматуру по­

душки сиденья.

3. Выверните болты из направляющих си­

денья и снимите подушку с направляю­

щих.

9Н - 6 СИДЕНЬЯ

Процедура установки

Примечание: различные металлы при пря­
мом контакте друг с другом могут быстро
подвергаться коррозии. Убедитесь, что ис­
пользуете правильные крепежные детали

для предотвращения преждевременной

коррозии.

1. Укрепите подушку сиденья на направ­

ляющих с помощью болтов.

Затяжка

Затяните болты направляющих перед­
него сиденья с усилием 17 Н•м.

2. Установите спинку сиденья как описано

в главе "Спинка переднего сиденья" в
этом разделе.

3. Установите арматуру подушки си­

денья.

Затяжка

Затяните винты арматуры подушки пе­
реднего сиденья с усилием 12 Н•м.

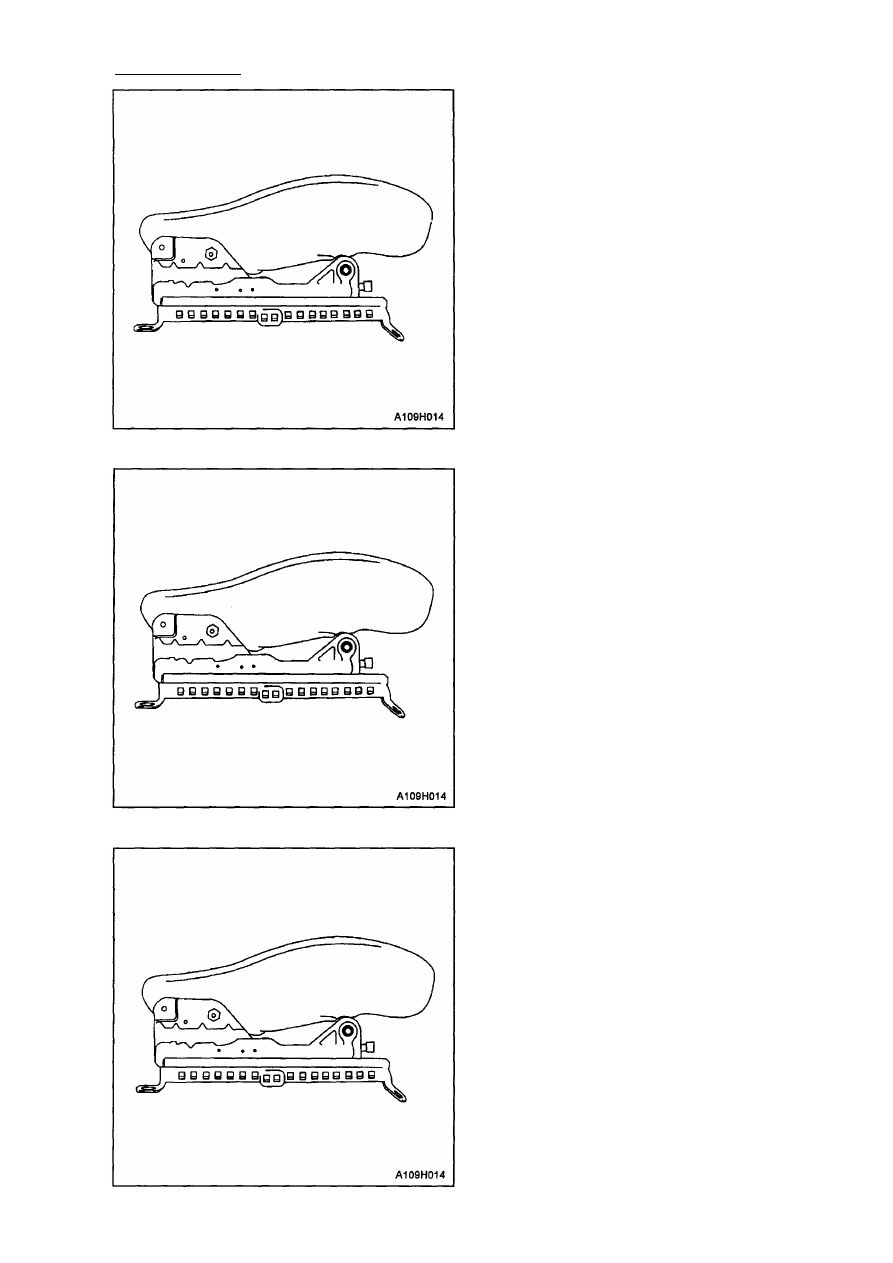

РЕГУЛИРУЮЩИЕ МЕХАНИЗМЫ

ПЕРЕДНЕГО СИДЕНЬЯ

Процедура снятия

1. Снимите спинку как описано в главе

"Спинка переднего сиденья" в этом

разделе.

2. Удалите оставшуюся арматуру подуш­

ки.

3. Выверните болты из направляющих си­

денья и снимите направляющие с по­
душки сиденья

Процедура установки

Примечание: различные металлы при
прямом контакте друг с другом могут
быстро подвергаться коррозии. Убеди­

тесь, что используете правильные кре­

пежные детали для предотвращения
преждевременной коррозии.

1. Закрепите с помощью болтов направ­

ляющие сиденья на подушке.

Затяжка

Затяните болты направляющих перед­
него сиденья с усилием 17 Н•м.

2. Установите спинку как описано в главе

"Спинка переднего сиденья" в этом

разделе.

3. Закрепите оставшуюся часть арматуры

на подушке сиденья.

Затяжка

Затяните винты арматуры подушки пе­
реднего сиденья с усилием 12 Н•м.
