Дэу Ланос. Руководство по ремонту - часть 499

ВНУТРЕННЯЯ ОТДЕЛКА 9G-25

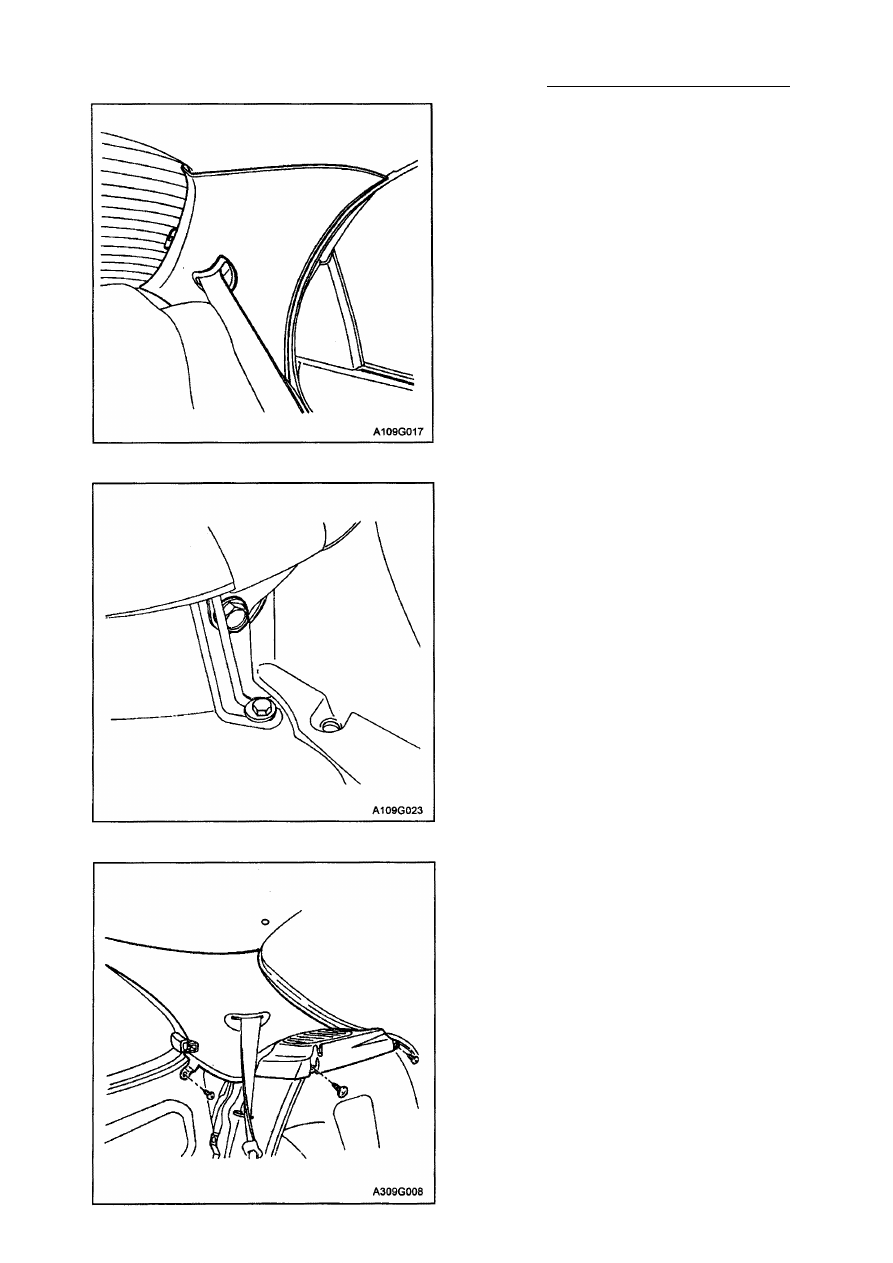

3. Установите панель внутренней отделки

стойки.

4. Наживите анкерный болт крепления к

полу ремня безопасности заднего си­

денья.

Затяжка

Затяните анкерный болт ремня безо­
пасности заднего сиденья с усилием
35 Н•м.

5. Установите подушку заднего сиденья.

См. Раздел 9Н, "Сиденья".

ПАНЕЛЬ ВНУТРЕННЕЙ ОТДЕЛКИ

СТОЙКИ

(Показана для Нотчбэка, для Хетчбэка

с пятью дверями - аналогичная)

Процедура снятия

1. Снимите нижнюю панель внутренней

отделки стойки. См. главу "Нижняя па­
нель внутренней отделки стойки

Хэтчбэк, с тремя дверями)" в этом
разделе.

2. Удалите винты, зажим, снимите панель

внутренней отделки стойки.

3. Снимите с панели внутренней отделки

стойки ремень безопасности заднего
сиденья.

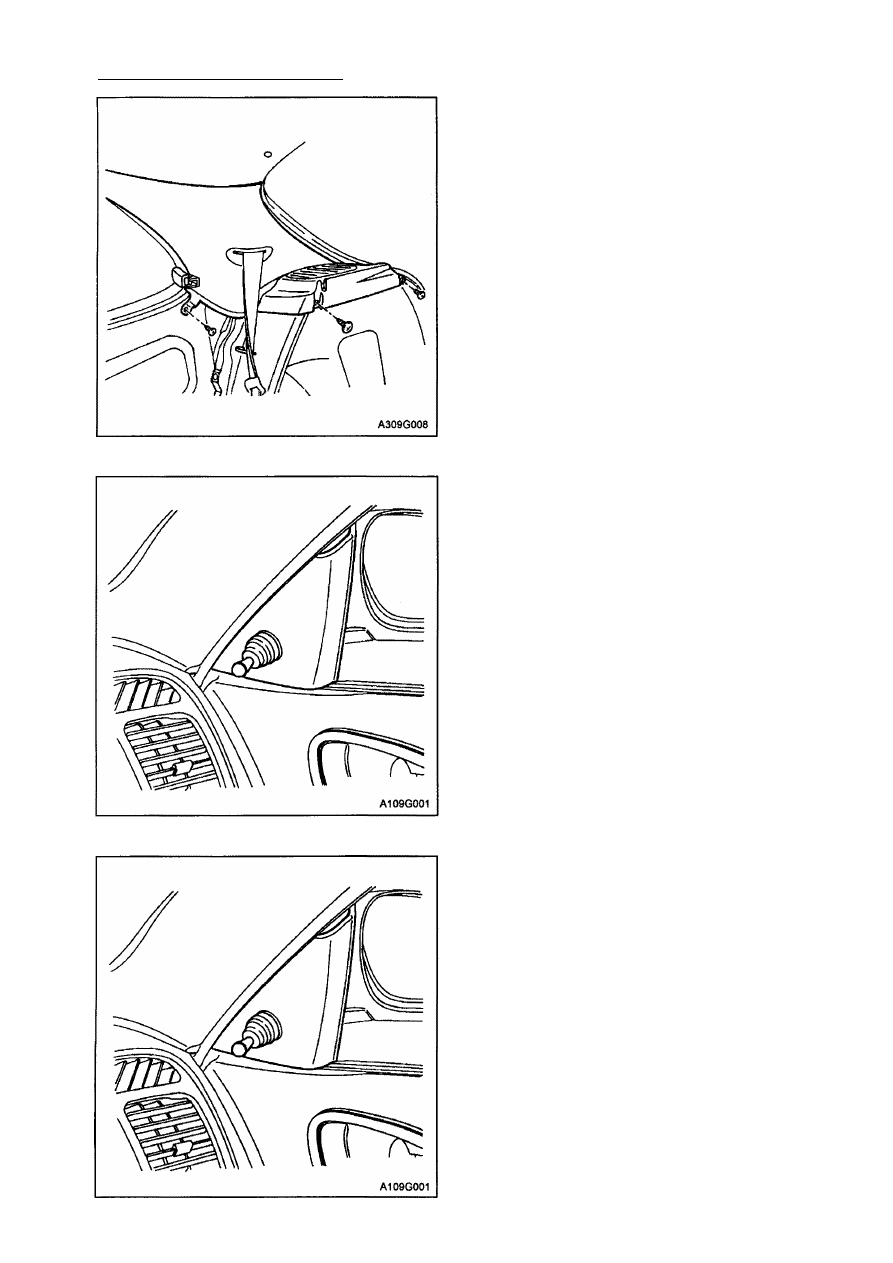

9G-26 ВНУТРЕННЯЯ ОТДЕЛКА

Процедура установки

1. Проденьте ремень безопасности си­

денья через панель внутренней отдел­

ки стойки.

П р и м е ч а н и е ; разнородные металлы,
соприкасаясь непосредственно, могут
подвергнуться быстрому воздействию
коррозии. Во избежание преждевремен­
ной коррозии обеспечьте использование
соответствующих зажимов.
2. Установите панель внутренней отделки

стойки при помощи скобы и винтов.

Затяжка

Затяните болты панели внутренней

отделки с усилием 3 Н•м

3. Установите панель внутренней отделки

стойки. См. главу "Нижняя панель
внутренней отделки стойки (Хэтч­
бэк, с тремя дверями)" в этом разде­

ле.

НАКЛАДКА ПЕРЕДНЕЙ ДВЕРИ

Процедура снятия

1. Снимите накладку при помощи отверт­

ки.

Процедура установки

1. Установите накладку.

ВНУТРЕННЯЯ ОТДЕЛКА 9G-27

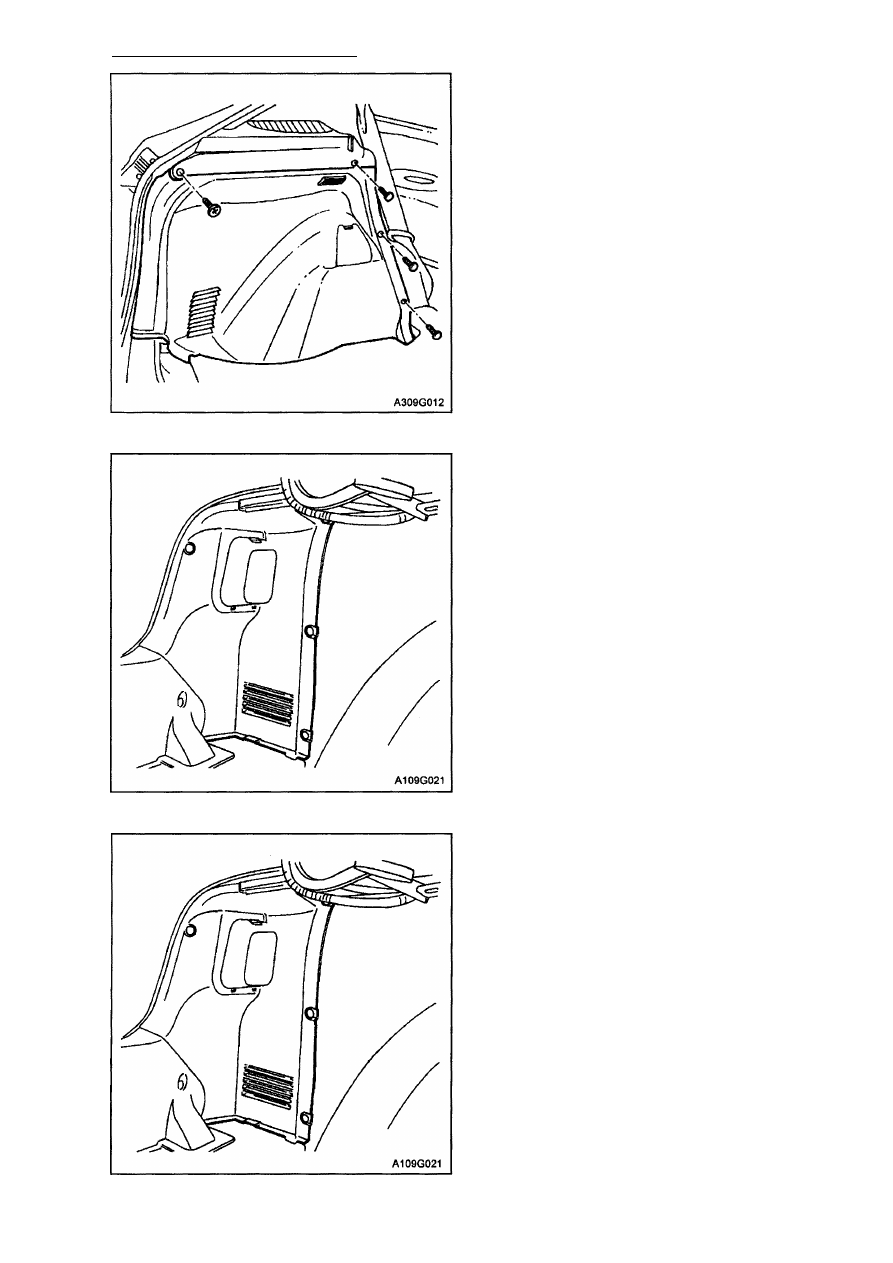

ПАНЕЛЬ ВНУТРЕННЕЙ ОТДЕЛКИ

БАГАЖНИКА (НОТЧБЭК)

Процедура снятия

1. Снимите спинку заднего сиденья. См.

Раздел 9Н, "Сиденья".

2. Удалите пластиковые зажимы, снимите

панель спинки заднего сиденья.

3. Удалите пластиковые зажимы и сними­

те панель внутренней отделки багаж­

ника.

Процедура установки

1. Установите панель внутренней отделки

багажника при помощи пластиковых
зажимов.

2. Установите панель спинки заднего си­

денья при помощи пластиковых зажи­

мов.

3. Установите спинку заднего сиденья.

См. Раздел 9Н, "Сиденья".

ПАНЕЛЬ ВНУТРЕННЕЙ ОТДЕЛКИ

БАГАЖНИКА (ХЕТЧБЭК)

Процедура снятия

1. Снимите заднюю панель внутренней

отделки багажника. См. главу "Задняя
панель внутренней отделки багаж­
ника" в этом разделе.

2. Удалите винты, зажимы и снимите па­

нель внутренней отделки багажника.

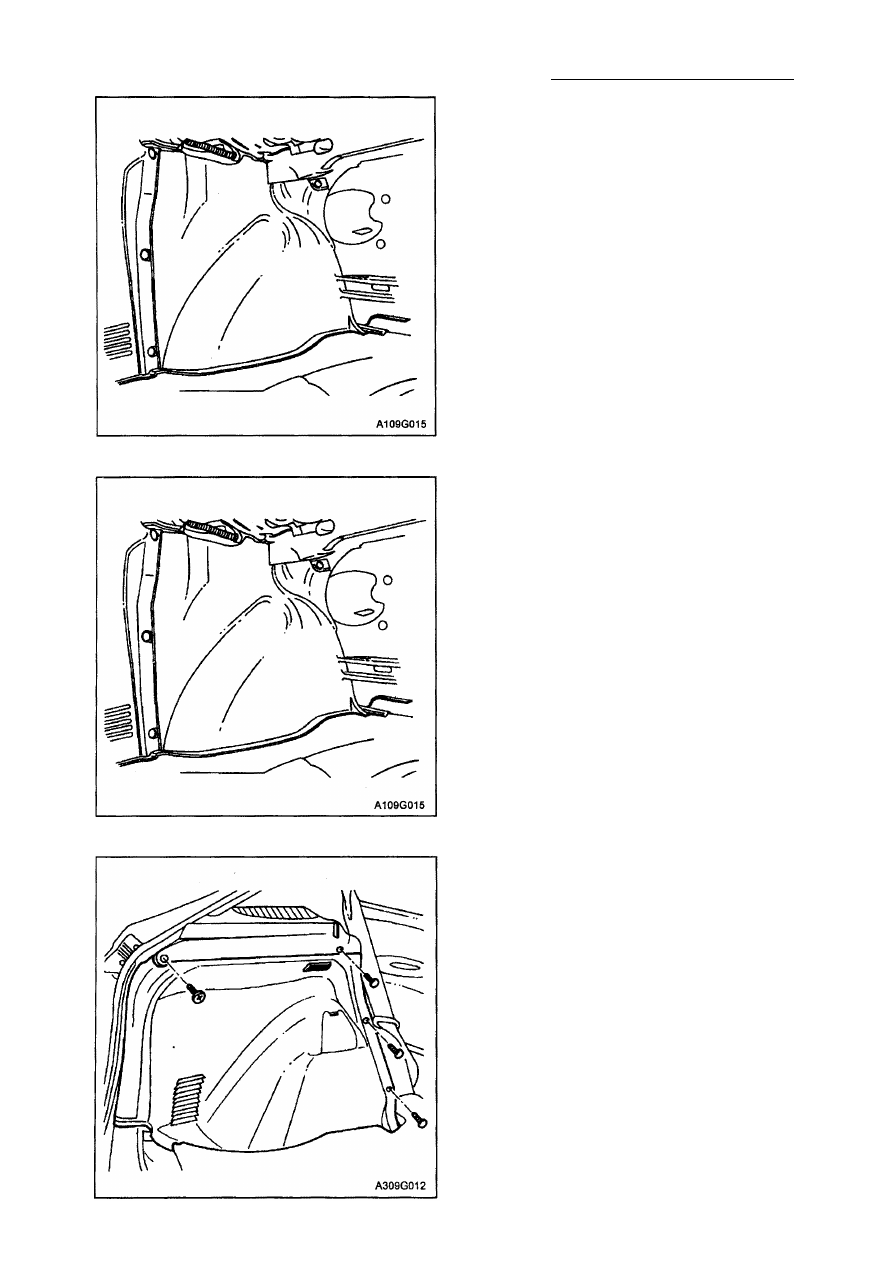

9G-28 ВНУТРЕННЯЯ ОТДЕЛКА

Процедура установки
Примечание: разнородные металлы,
соприкасаясь непосредственно, могут
подвергнуться быстрому воздействию
коррозии. Во избежание преждевремен­
ной коррозии обеспечьте использование
соответствующих зажимов.

1. При помощи зажимов и винта устано­

вите панель внутренней отделки ба­
гажника.

Затяжка
Затяните винт панели внутренней от­
делки с усилием 3 Н•м.

2. Установите заднюю панель внутренней

отделки багажника. См. главу "Задняя
панель внутренней отделки" в этом

разделе.

ПАНЕЛЬ ВНУТРЕННЕЙ ОТДЕЛКИ

ЗАДНЕЙ ЧАСТИ БАГАЖНИКА

(НОТЧБЭК)

Процедура снятия

1. Удалите пластиковые зажимы и сними­

те заднюю часть панели внутренней
отделки.

Процедура установки

1. При помощи пластиковых зажимов ус­

тановите заднюю часть панели внут­

ренней отделки.
