Дэу Ланос. Руководство по ремонту - часть 502





СИДЕНЬЯ 9Н - 7

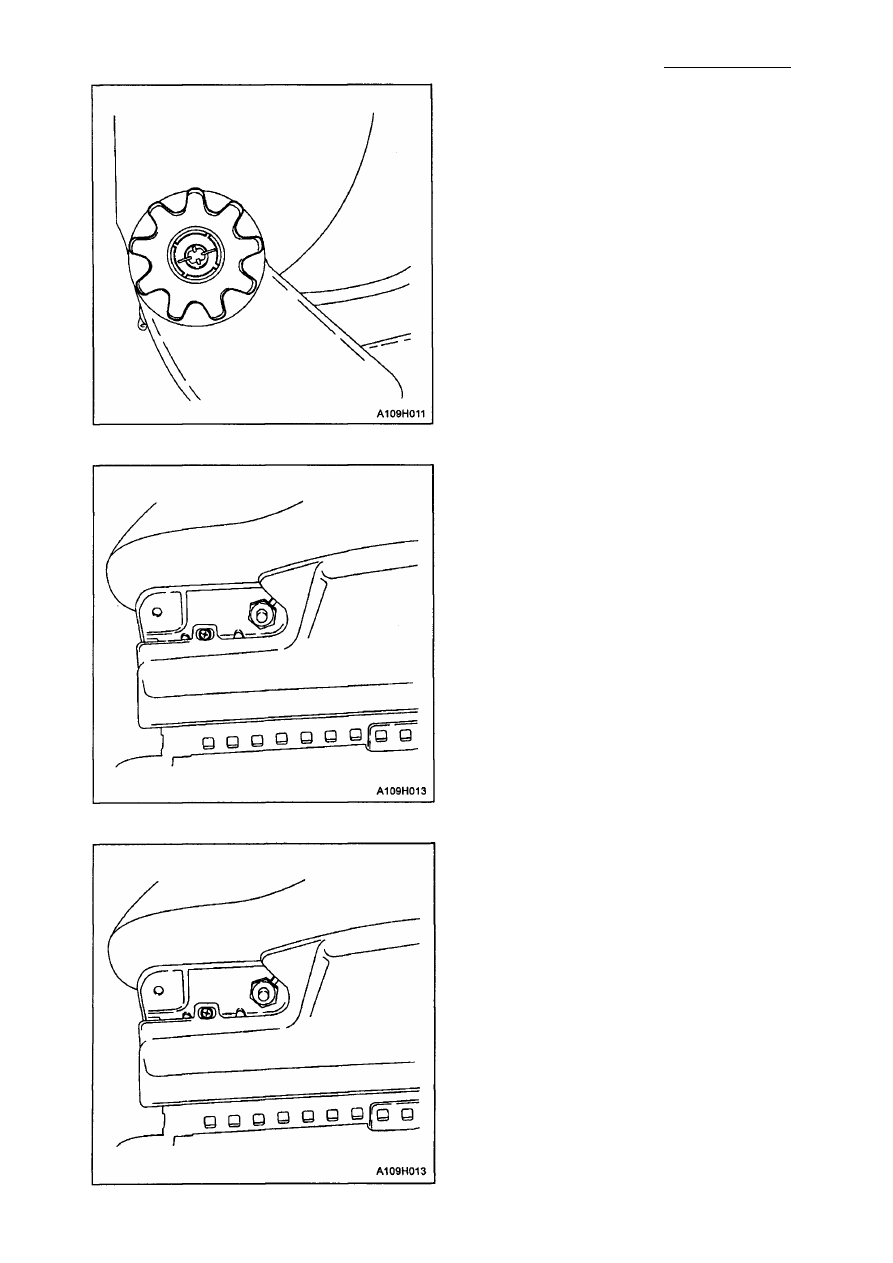

АРМАТУРА ПЕРЕДНЕГО СИДЕНЬЯ

(Показана для регулирования наклона
с гребенчатым фиксатором, для регу­

лирования наклона с рычажным фик­
сатором - аналогична)

Процедура снятия

1. Выньте переднее сиденье из автомоби­

ля как описано в главе "Передние си­

денья" в этом разделе.

2. Снимите заглушку рукоятки механизма

регулирования наклона и удалите ру­
коятку механизма регулирования нак­

лона ( или удалите рычаг механизма

регулирования наклона, если автомо­
биль оснащен рычагом).

3. Выверните винты и снимите арматуру

сиденья.

Процедура установки
Примечание:
 различные металлы при

прямом контакте друг с другом могут
быстро подвергаться коррозии. Убеди­
тесь, что используете правильные кре­
пежные детали для предотвращения
преждевременной коррозии.

1. Закрепите арматуру сиденья винта­

ми.

Затяжка
Затяните винты арматуры переднего
сиденья с усилием 12 Н•м.

9Н - 8 СИДЕНЬЯ

2. Установите рукоятку механизма регули­

рования наклона и заглушку рукоятки

(или установите рычаг механизма регу­

лирования наклона, если автомобиль
оснащен рычагом).

3. Установите переднее сиденье в авто­

мобиль как описано в главе "Передние
сиденья" в этом разделе.

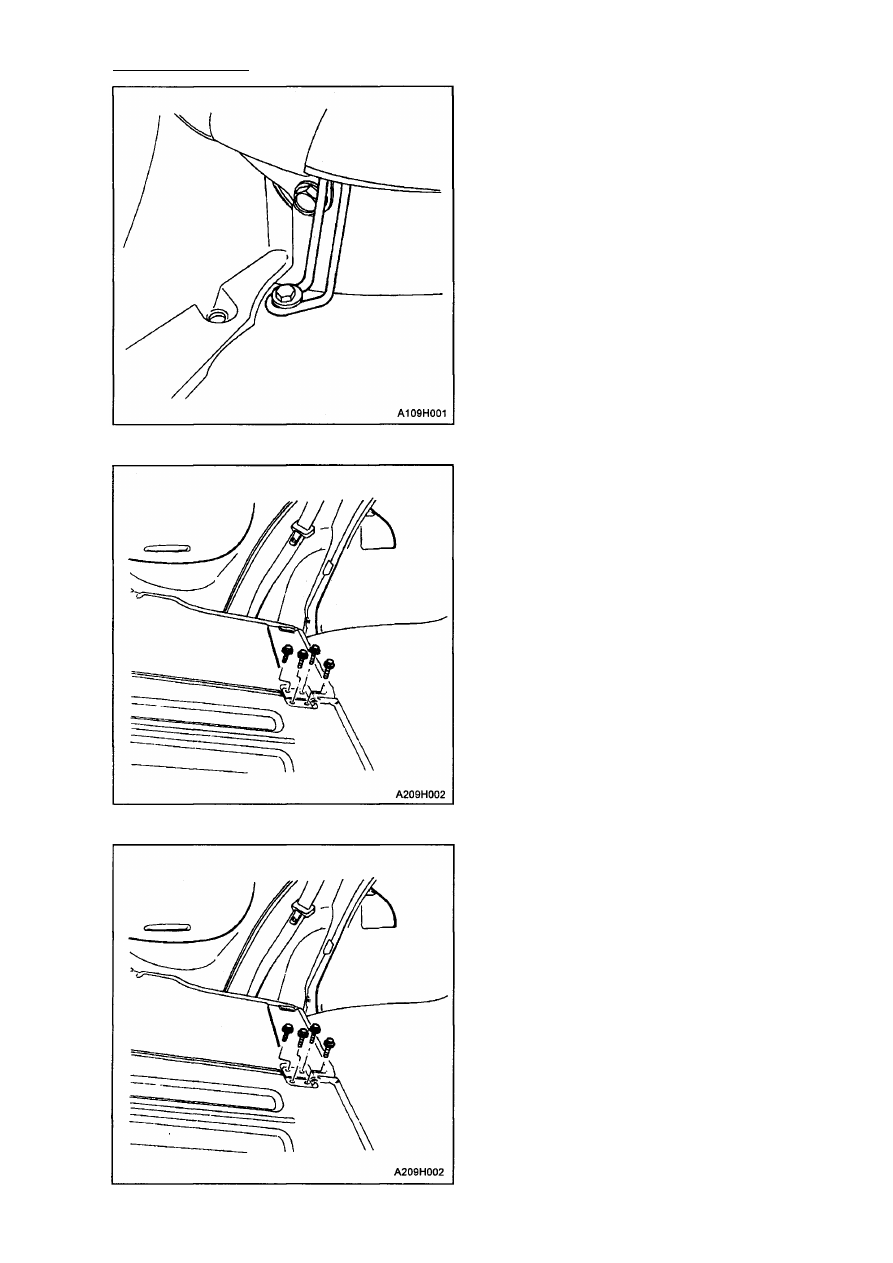

ПОДУШКА ЗАДНЕГО СИДЕНЬЯ

Процедура снятия

1. Выверните болт у основания спинки

заднего сиденья

2. Поднимите и выньте подушку заднего

сиденья.

Процедура установки

1. Вставьте проволочные петли, располо­

женные вдоль передней кромки подуш­
ки заднего сиденья, в пазы пола.

СИДЕНЬЯ 9Н - 9

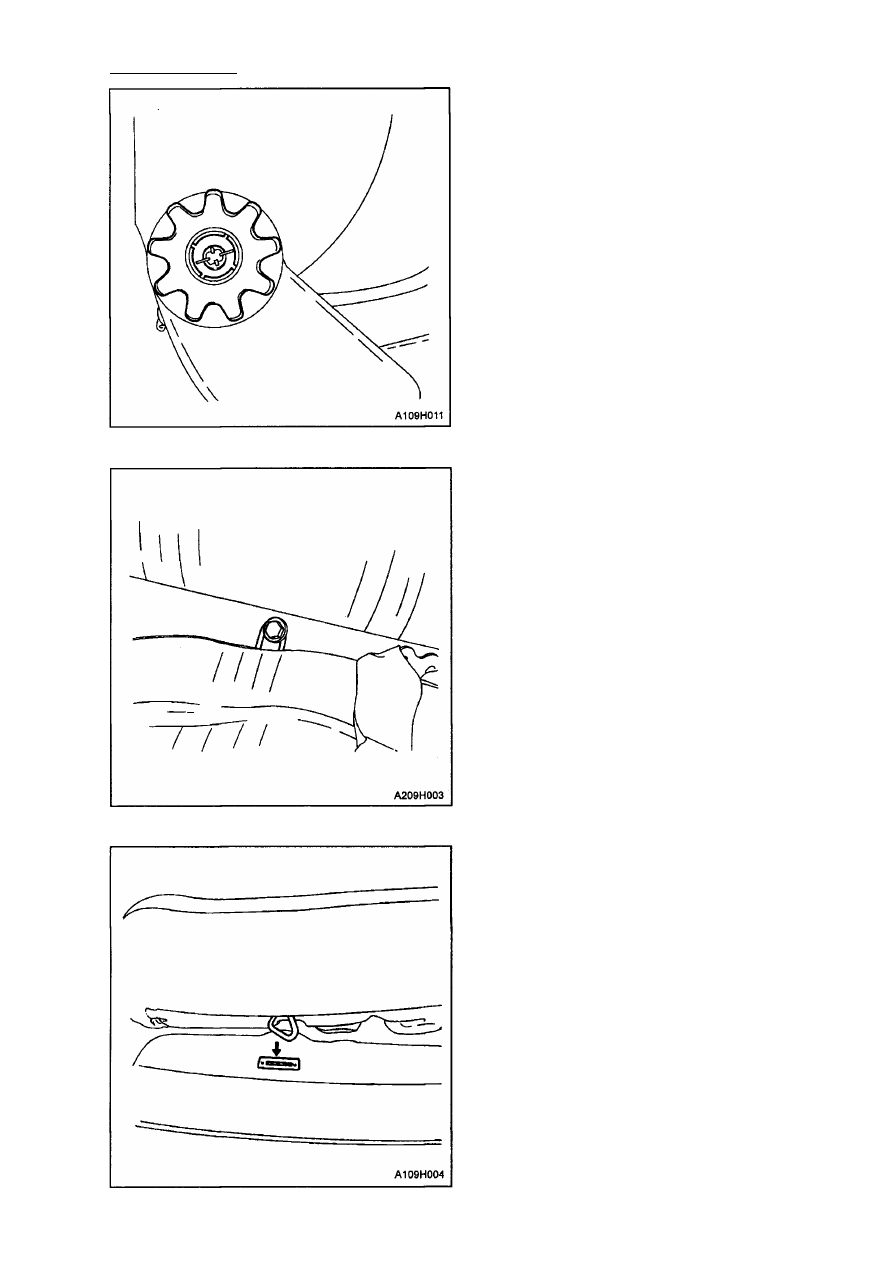

СПИНКА ЗАДНЕГО СИДЕНЬЯ

Процедура снятия

1. Снимите заднюю подушку как описано в

главе "Подушка заднего сиденья" в
этом разделе.

2. Выверните болты, которыми крепится

спинка заднего сиденья.

3. Выньте спинку заднего сиденья потянув

основание спинки наружу и вверх.

Процедура установки

1. Установите спинку заднего сиденья за­

цепив скобы металлическими петлями.

2. Закрепите подушку заднего сиденья

болтом.

Затяжка

Затяните болт подушки заднего сиде­
нья с усилием 25 Н•м.

9 Н - 1 0 СИДЕНЬЯ

Примечание: различные металлы при
прямом контакте друг с другом могут
быстро подвергаться коррозии. Убеди­

тесь, что используете правильные кре­

пежные детали для предотвращения
преждевременной коррозии.
2. Закрепите спинку заднего сиденья бол­

тами.

Затяжка

Затяните болты спинки заднего сиде­
нья с усилием 25 Н•м.

3. Установите подушку заднего сиденья

как описано в главе "Подушка заднего
сиденья" в этом разделе.

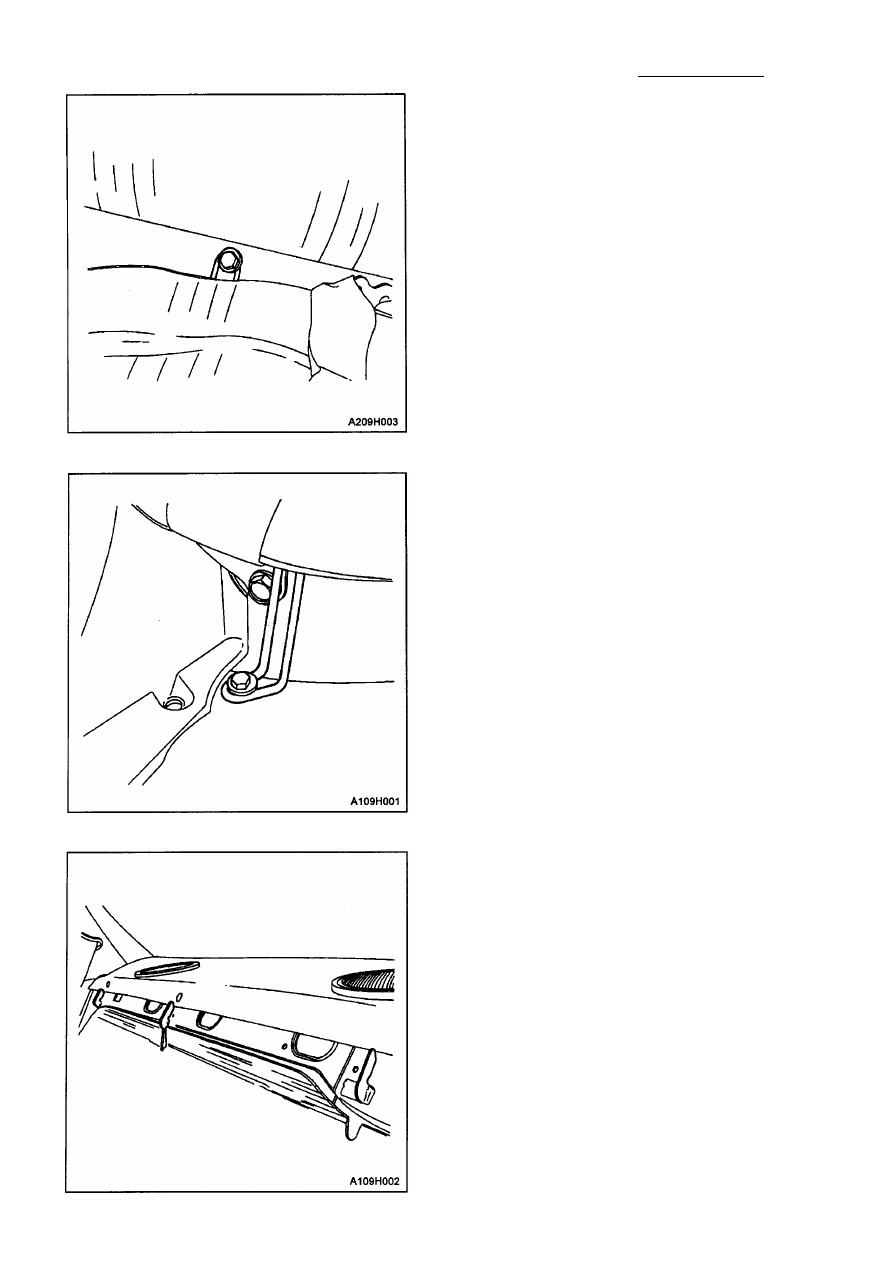

РАЗДЕЛЬНАЯ СПИНКА

ЗАДНЕГО СИДЕНЬЯ

Процедура снятия

1. Опустите спинки заднего сиденья

2. Выверните болты, которыми спинки

заднего сиденья крепятся к шарнирам.

3. Снимите спинки заднего сиденья вынув

штыри шарниров из стоек.

Процедура установки

1. Установите спинку заднего сиденья

вставляя штыри шарниров сиденья в
стойке.

2. Закрепите спинки сидений в шарнирах

болтами.

Затяжка

Затяните болты спинки заднего сиде­
нья с усилием 25 Н•м.

3. Поднимите спинки заднего сиденья в

вертикальное положение.
