СТЕКЛООМЫВАТЕЛИ И СТЕКЛООЧИСТИТЕЛИ 9D-9

СТЕКЛООЧИСТИТЕЛЬ ЗАДНЕГО СТЕКЛА (ХЭТЧБЭК)

Помощь в поиске неисправностей

Если передний стеклоочиститель работает нормально, начать поиск с пункта 5. В этом слу­
чае не нужно проверять предохранитель или питание цепи.

Стеклоочиститель заднего стекла (сзади люка)

Пункт

Действие

Величина

Да

Нет

1

Проверить предохранитель F18. Он может быть
поврежден.

-

Перейти

к п. 2

Перейти

к п. 3

2

1. Найти коротко замкнутую цепь.
Исправить, если нужно.

2. Заменить предохранитель F18.

Ремонт завершен?

-

Система в

порядке

-

3

1. Включить зажигание.

2. Проверить напряжение в предохранителе F18.
Соответствует ли оно указанному значению?

11 - 14 В

Перейти

к п. 5

Перейти

к п. 4

4

Проверить цепь в предохранителе F18.
Ремонт завершен?

-

Система в

порядке

-

5

1. Отсоединить электродвигатель от разъема.

2. Включить зажигание.
3. Проверить напряжение в розовом проводе разъема
электродвигателя.
Соответствует ли оно указанному значению?

11 - 14 В

Перейти

к п. 7

Перейти

к п. 6

6

Замкнуть цепь в розовом проводе между предохрани­
телем F18 и разъемом электродвигателя. Ремонт
завершен?

-

Система в

порядке

-

7

При отсоединенном электродвигателе с помощью ом­
метра проверить цепь между "массой" и черным про­
водом разъема электродвигателя стеклоочистителя.
Показывает ли омметр заданное значение?

~0 Ом

Перейти

к п. 9

Перейти

к п. 8

8

Отремонтировать цепь "массы" в электродвигателе
заднего стеклоочистителя. Ремонт завершен?

-

Система в

порядке

-

9

1. Включить зажигание.

2. Включить задний стеклоочиститель.
3. Проверить напряжение в белом проводе разъема
электродвигателя.
Соответствует ли оно указанному значению?

11 - 14 В

Перейти

к п. 10

Перейти

к п. 11

10

Заменить электродвигатель заднего стеклоочистителя.

Ремонт завершен?

-

Система в

порядке

-

11

1. Отсоединить разъем выключателя.

2. Включить зажигание.
3. Проверить напряжение на зажиме 3 в розовом

проводе.
Соответствует ли оно указанному значению?

11 - 14 В

Перейти

к п. 13

Перейти

к п. 12

12

Замкнуть цепь между предохранителем F18 и зажи­
мом 3 разъема выключателя. Ремонт завершен?

-

Система в

порядке

-

13

1. Установить омметр между зажимом 1 и зажимом 3

разъема выключателя.

2. Зафиксировать показания омметра при включенном
заднем стеклоочистителе.

Показывает ли омметр заданное значение?

~0 Ом

Перейти

к п. 9

Перейти

к п. 8

9D-10 СТЕКЛООМЫВАТЕЛИ И СТЕКЛООЧИСТИТЕЛИ

Стеклоочиститель заднего стекла (сзади люка) (окончание)

Пункт

Действие

Величина

Да

Нет

14

Замкнуть цепь между электродвигателем заднего
стеклоочистителя и зажимом 1 разъема (белый про­
вод) стеклоочистителя. Ремонт завершен?

-

Система в

порядке

-

15

Заменить выключатель стеклоочистителя.
Ремонт завершен?

-

Система в

порядке

-

СТЕКЛООМЫВАТЕЛЬ -

СТЕКЛООЧИСТИТЕЛЯ ЗАДНЕГО СТЕКЛА (ХЭТЧБЭК)

Пункт

Действие

Величина

Да

Нет

1

Проверить уровень жидкости в бачке. В бачке может не

быть жидкости.

-

Перейти

к п. 3

Перейти

к п. 2

2

Наполнить резервуар.
Ремонт завершен?

-

Система в

порядке

-

3

Проверить шланги. Они могут протекать или засорить­

ся. Продуть их как в сторону резервуара, так и в сто­

рону жиклеров.

-

Перейти

к п. 4

Перейти

к п. 5

4

Отремонтировать или заменить шланги.
Ремонт завершен?

-

Система в

порядке

-

5

Проверить работу заднего стеклоочистителя.
Он может быть неисправен.

-

Перейти

к п. 4

Перейти

к п. 5

6

Прежде, чем двигаться дальше по этой схеме, отре­
монтировать стеклоочиститель. Ремонт завершен?

-

Перейти

к п. 4

-

7

1. Разъединить разъем и насос заднего

стеклоочистителя.
2.С помощью омметра проверить цепь между черным

проводом разъема насоса и "массой".
Показывает ли омметр заданное значение?

~0 Ом

Перейти

к п. 9

Перейти

к п. 8

8

Замкнуть цепь разъема "массы" с высоким сопротив­

лением или в месте прерывания. Ремонт завершен?

-

Система в

порядке

-

9

При включенном омывателе проверить с помощью
вольтметра, поступает ли напряжение к насосу
омывателя (темно-зеленый провод). Соответствует ли
оно указанному значению?

11 -14 В

Перейти

к п.10

Перейти

к п.11

10  Заменить насос. Ремонт завершен?

-

Система в

порядке

-

11

1. Отсоединить выключатель.

2. Установить омметр между зажимом 2 и зажимом 3.
3. Зафиксировать показания омметра при включенном
заднем стеклоомывателе.

Показывает ли омметр заданное значение?

~0 Ом

Перейти

к п. 12

Перейти

к п. 13

12

Замкнуть цепь между насосом заднего омывателя и
зажимом 2 разъема выключателя стеклоочистителя.
Ремонт завершен?

-

Система в

порядке

-

13

Заменить выключатель стеклоочистителя.

Ремонт завершен?

-

Система в

порядке

-

СТЕКЛООМЫВАТЕЛИ И СТЕКЛООЧИСТИТЕЛИ 9D-11

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И

РЕМОНТ

ОБСЛУЖИВАНИЕ НА

АВТОМОБИЛЕ

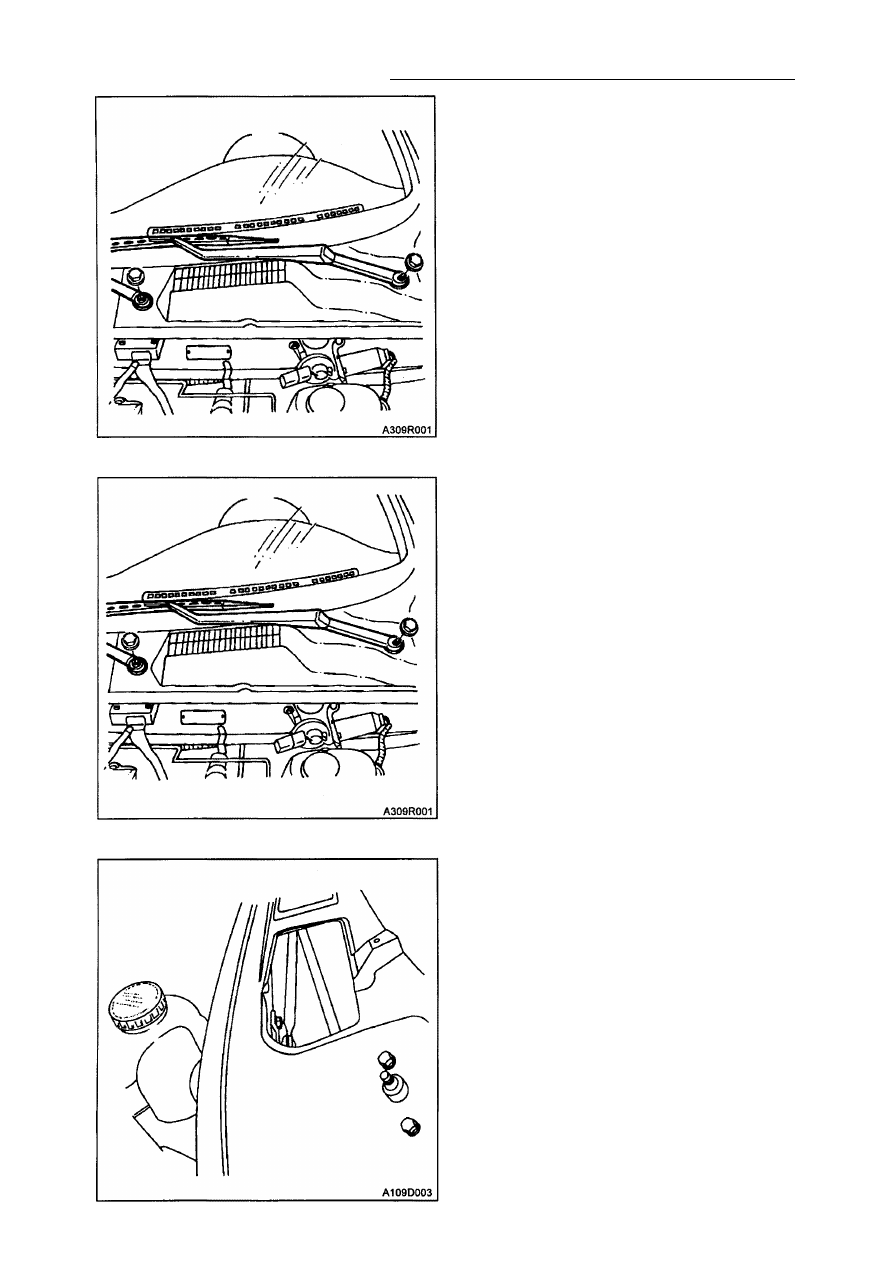

РЫЧАГ СТЕКЛООЧИСТИТЕЛЯ

ВЕТРОВОГО СТЕКЛА

(Обычный)

Процедура снятия

1. Откройте крышку.

2. Открутите гайку с рычага.
3. Снимите рычаг.

Процедура установки

1. Установите рычаг.
Примечание: Разнородные металлы при
прямом контакте друг с другом могут

быстро корродировать. Убедитесь в том,
что вы используете правильные крепеж­
ные элементы, чтобы исключить прежде­
временную коррозию.
2. Закрепите рычаг гайкой.

Затяжка
Затяните гайку рычага стеклоомыва­
теля с усилием 11 Н•м.

3. Закройте крышку.

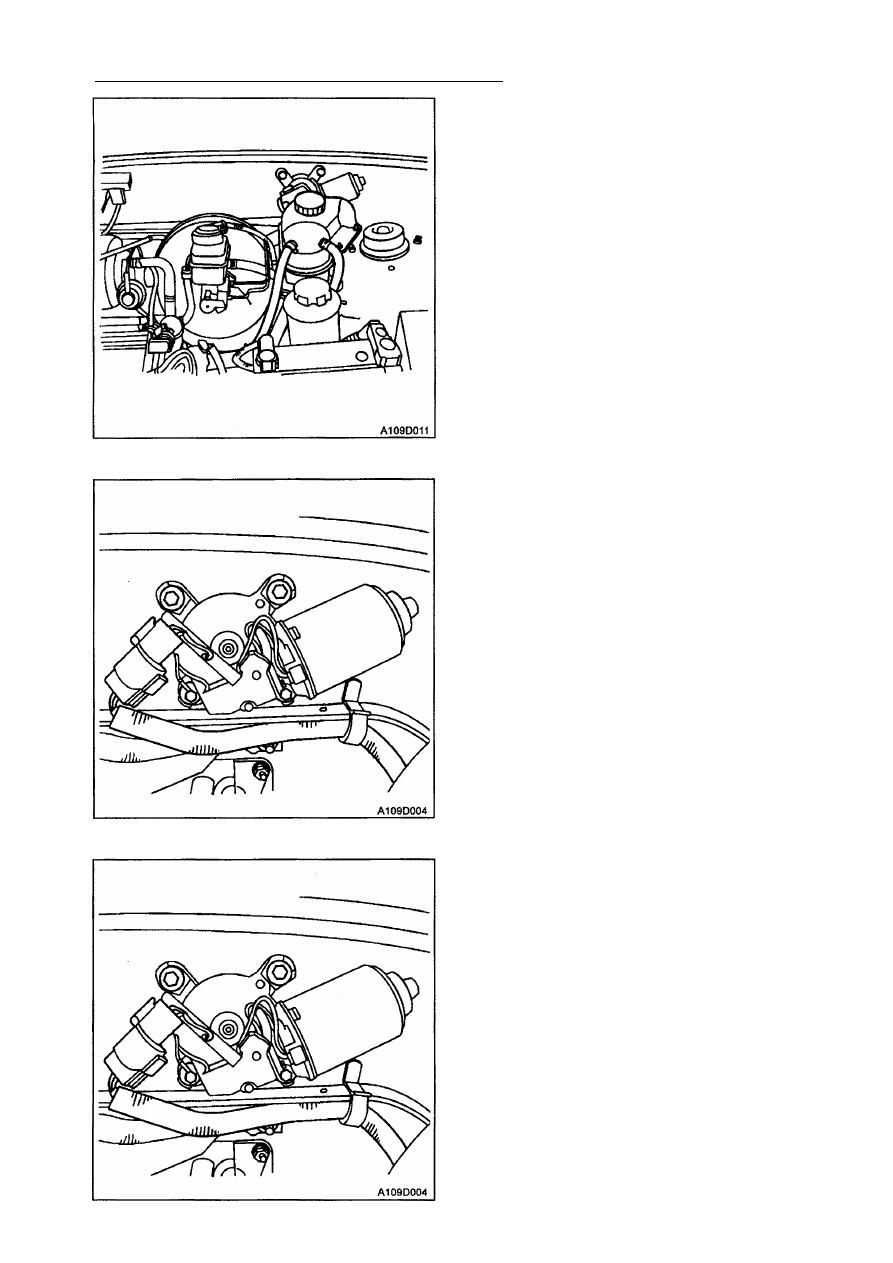

ЭЛЕКТРОДВИГАТЕЛЬ

СТЕКЛООЧИСТИТЕЛЯ

ВЕТРОВОГО СТЕКЛА

(Обычный)

Процедура снятия
1. Отсоедините отрицательный провод

батареи.

2. Поставьте рычаг стеклоочистителя в

верхнее положение.

3. Снимите левую часть решетки капота.

См. Раздел 9R, главу "Передняя часть
кузова".

4. Открутите гайку и снимите рычаг стек­

лоочистителей.

9D-12 СТЕКЛООМЫВАТЕЛИ И СТЕКЛООЧИСТИТЕЛИ

5. Снимите узел щетки стеклоочистителя.
6. Открутите гайки и передвиньте бачок

с охлаждающей жидкостью.

7. Отсоедините электрические колодки.
8. Открутите болты и снимите электро­

двигатель стеклоочистителей.

Процедура установки
Примечание: Разнородные металлы при
прямом контакте друг с другом могут

быстро корродировать. Убедитесь в том,
что вы используете правильные крепеж­

ные элементы, чтобы исключить прежде­
временную коррозию.
1. Установите электродвигатель вместе

с болтами.

Затяжка
Затяните болты с усилием 9 Н•м.

2. Подсоедините электрические колодки.
