Дэу Ланос. Руководство по ремонту - часть 476

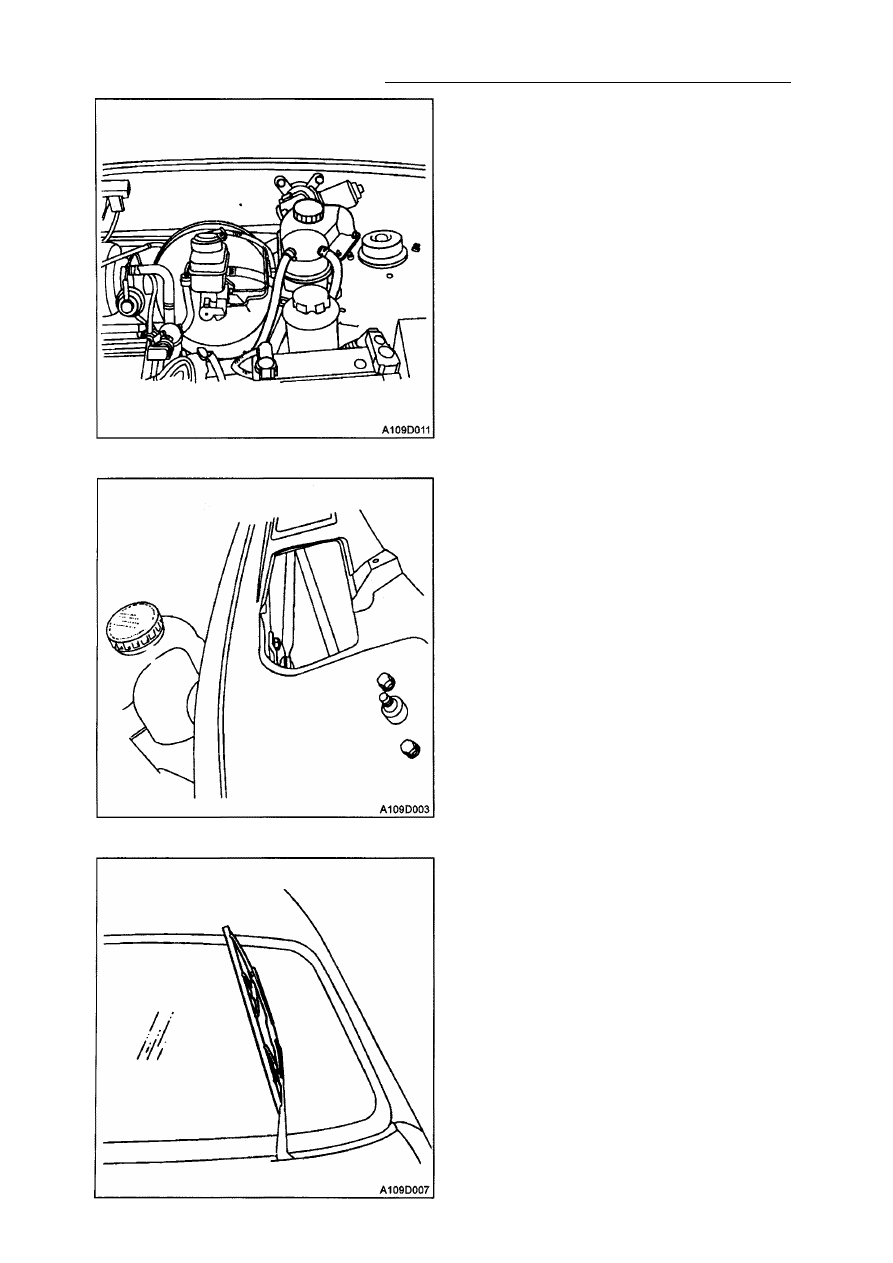

СТЕКЛООМЫВАТЕЛИ И СТЕКЛООЧИСТИТЕЛИ 9D-13

3. Установите бачок охлаждающей жид­

кости.

Затяжка

Затяните гайки бачка с усилием 4 Н•м.

4. Прижмите рычаг к валу.
5. Поставьте на место рычаг.

Затяжка
Закрутите гайку рычага стеклоочисти­
теля с усилием 8,5 Н•м.

6. Установите левую часть решетки. См.

Раздел 9R, главу "Передняя часть
кузова".

7. Присоедините отрицательный провод

батареи.

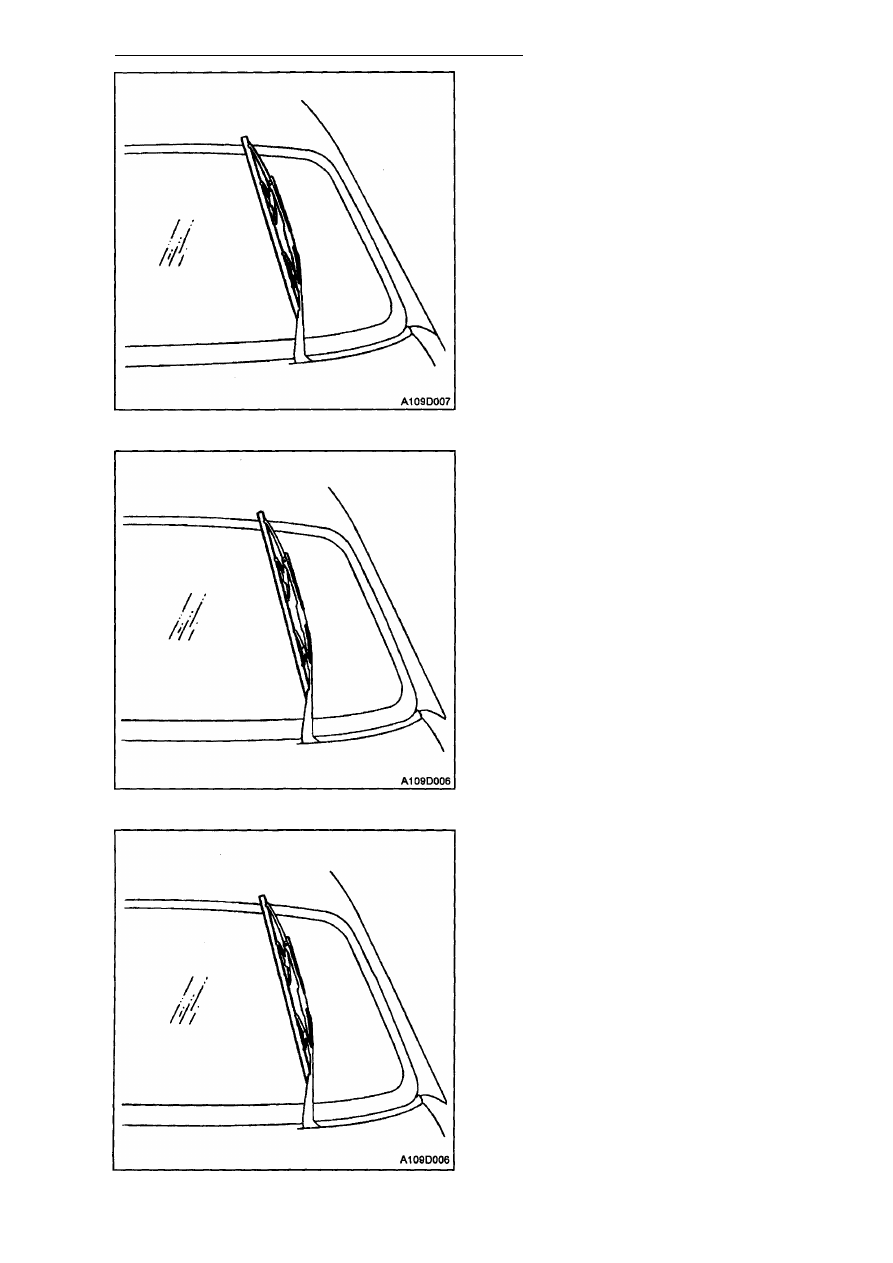

ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ

(Обычная)

Процедура снятия

1. Поверните щетку на рычаге.

2. Снимите щетку с рычага.

9D-14 СТЕКЛООМЫВАТЕЛИ И СТЕКЛООЧИСТИТЕЛИ

Процедура установки

1. Наденьте щетку на рычаг.

КРЕПЛЕНИЕ ЩЕТКИ

СТЕКЛООЧИСТИТЕЛЯ

ВЕТРОВОГО СТЕКЛА

(Обычная)
Процедура снятия

1. Вытащите щетку из рычага.

Процедура установки

1. Вставьте щетку в рычаг.

СТЕКЛООМЫВАТЕЛИ И СТЕКЛООЧИСТИТЕЛИ 9D-15

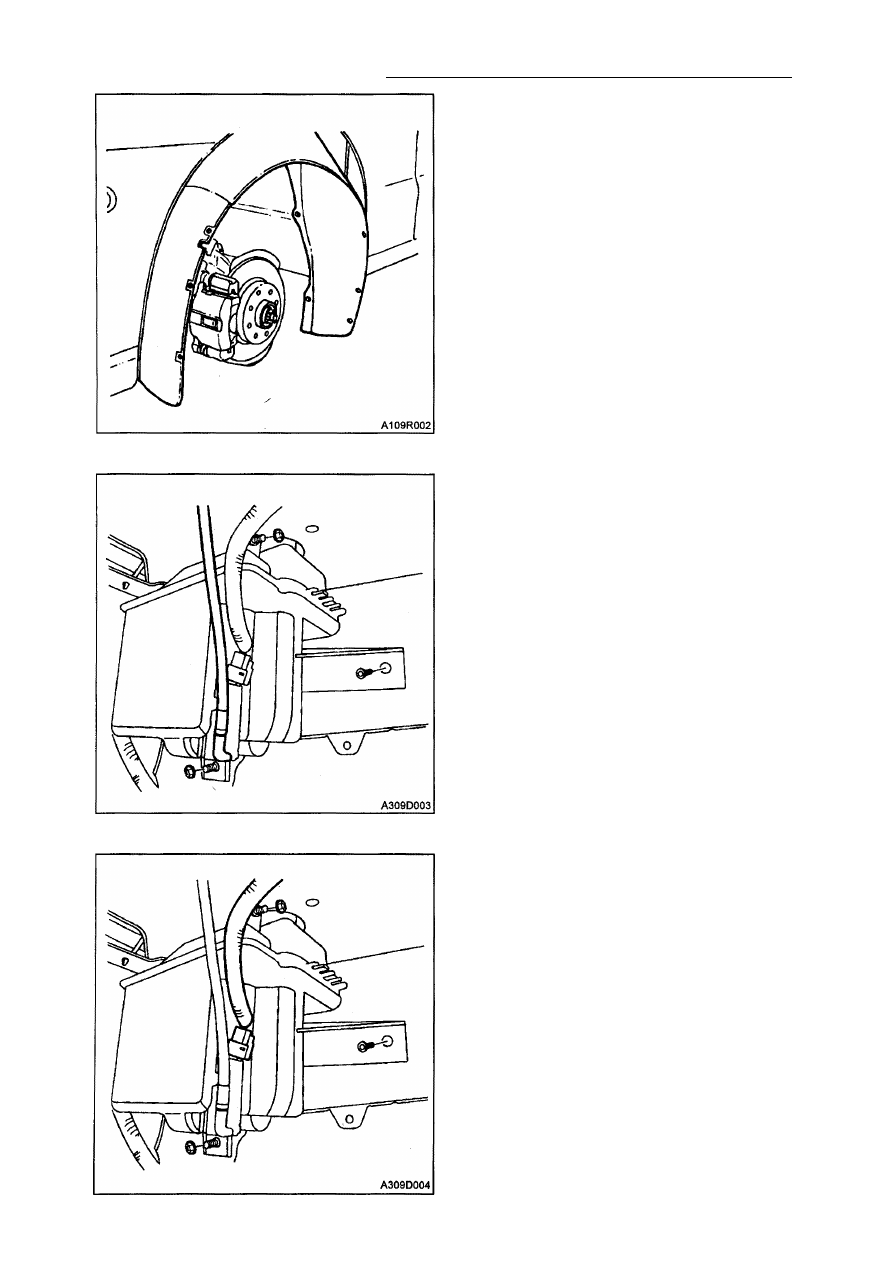

БАЧОК СТЕКЛООМЫВАТЕЛЯ

ВЕТРОВОГО СТЕКЛА

(Обычный)

Процедура снятия
1. Отсоедините отрицательный провод

батареи.

2. Снимите переднее левое колесо. См.

Раздел 2Е, "Шины и колеса".

3. Открутите винты и снимите брызговик

ниши переднего колеса.

4. Отсоедините шланги от бачка.

5. Отсоедините электрические колодки

от насоса бачка.

6. Открутите болты, гайки и снимите

бачок.

9D -16 СТЕКЛООМЫВАТЕЛИ И СТЕКЛООЧИСТИТЕЛИ

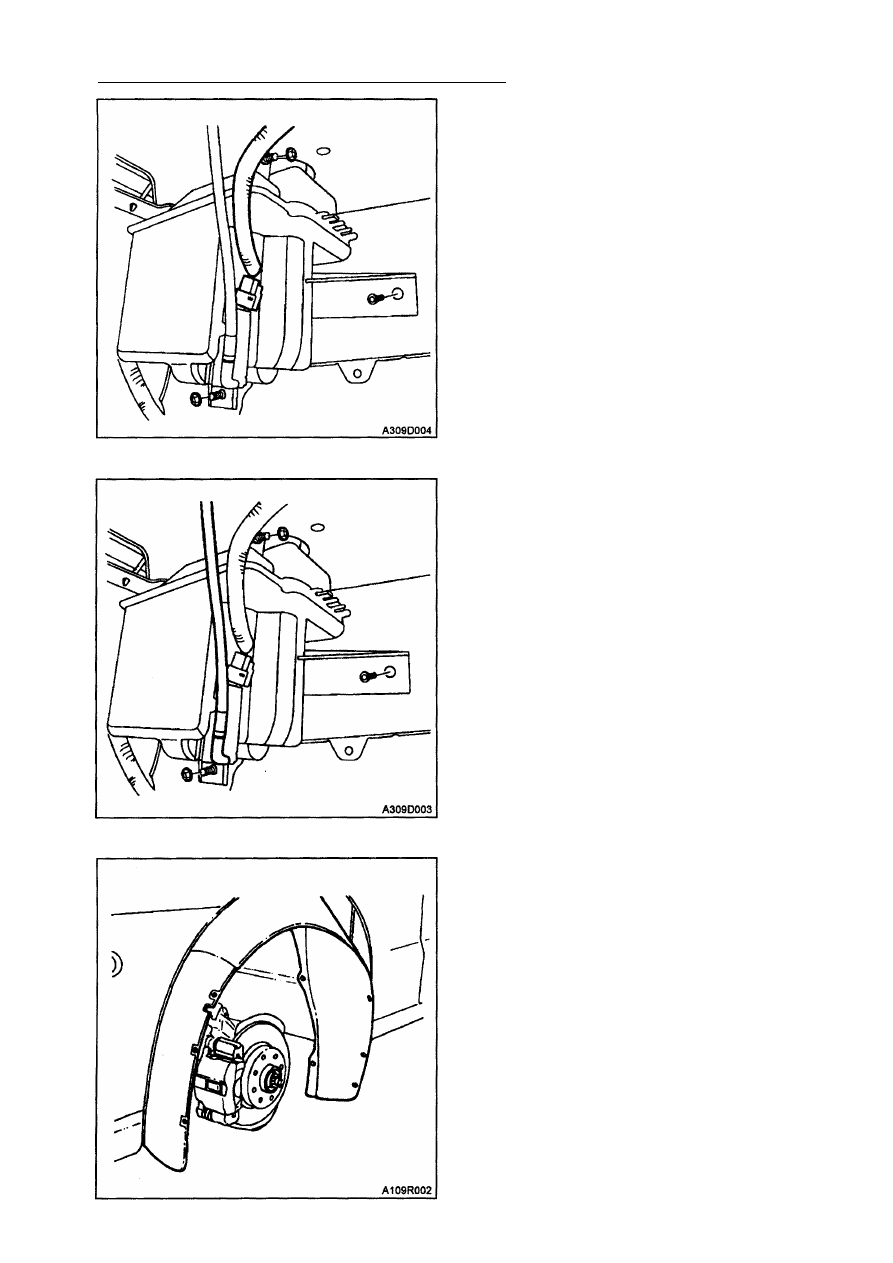

Процедура установки
Примечание: Разнородные металлы при
прямом контакте друг с другом могут
быстро корродировать. Убедитесь в том,

что вы используете правильные крепеж­

ные элементы, чтобы исключить прежде­
временную коррозию.

1. Установите бачок с гайками и болтами.

Затяжка

Затяните болты бачка с усилием
20 Н•м.

2. Подсоедините все электрические ко­

лодки насоса бачка.

3. Присоедините шланги к бачку.

4. Установите брызговик ниши передне­

го колеса и закрепите винтами.

Затяжка
Затяните винты брызговика ниши пе­

реднего колеса с усилием 1,5 Н•м.

5. Установите переднее левое колесо.

См. Раздел 2Е, "Шины и колеса".

6. Присоедините отрицательный провод

батареи.
