СТЕКЛООМЫВАТЕЛИ И СТЕКЛООЧИСТИТЕЛИ 9D -1

РАЗДЕЛ 9 D

СТЕКЛООМЫВАТЕЛИ И СТЕКЛООЧИСТИТЕЛИ

СОДЕРЖАНИЕ

Моменты затяжки резьбовых соединений 9D-1
Схемы и диаграммы 9D-2

Система стеклоочистителя и стеклоомывателя ветрового стекла 9D-2
Система стеклоочистителя и стеклоомывателя заднего стекла 9D-3

Диагностика 9D-4

Стеклоочистители ветрового стекла 9D-4
Стеклоомыватели ветрового стекла 9D-8
Стеклоочиститель заднего стекла (хэтчбэк) 9D-9
Стеклоомыватель заднего стекла (хэтчбэк) 9D-10

Техническое обслуживание и ремонт 9D-11

Обслуживание на автомобиле 9D-11
Рычаг стеклоочистителя ветрового стекла 9D-11
Электродвигатель стеклоочистителей ветрового стекла 9D-11
Щетка стеклоочистителей ветрового стекла 9D-13
Крепление стеклоочистителя ветрового стекла 9D-14
Бачок стеклоомывателя ветрового стекла 9D-15
Насос стеклоомывателя ветрового стекла 9D-17

Жиклер стеклоомывателя ветрового стекла 9D-17

Шланги стеклоомывателя ветрового стекла 9D-18
Рычаг стеклоочистителя заднего стекла 9D-19
Электродвигатель стеклоочистителя заднего стекла 9D-19

Жиклер стеклоомывателя заднего стекла 9D-20

Общее описание и работа системы 9D-21

Стеклоочиститель ветрового стекла 9D-21
Стеклоомыватели ветрового стекла 9D-21
Стеклоочиститель и стеклоомыватель заднего стекла 9D-21

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Применение

Н•м

Фунт-фут  Фунт-дюйм

Гайки расширительного бачка двигателя

4

-

35

Винты брызговика ниши переднего колеса

1.5

-

13

Гайки и болты бачка омывателя

20

15

-

Гайка соединения щетки стеклоочистителя

8.5

-

76

Гайка щетки стеклоочистителя

11

-

97

Болты электродвигателя стеклоочистителя

9

-

80

9D-2 СТЕКЛООМЫВАТЕЛИ И СТЕКЛООЧИСТИТЕЛИ

СХЕМЫ И ДИАГРАММЫ

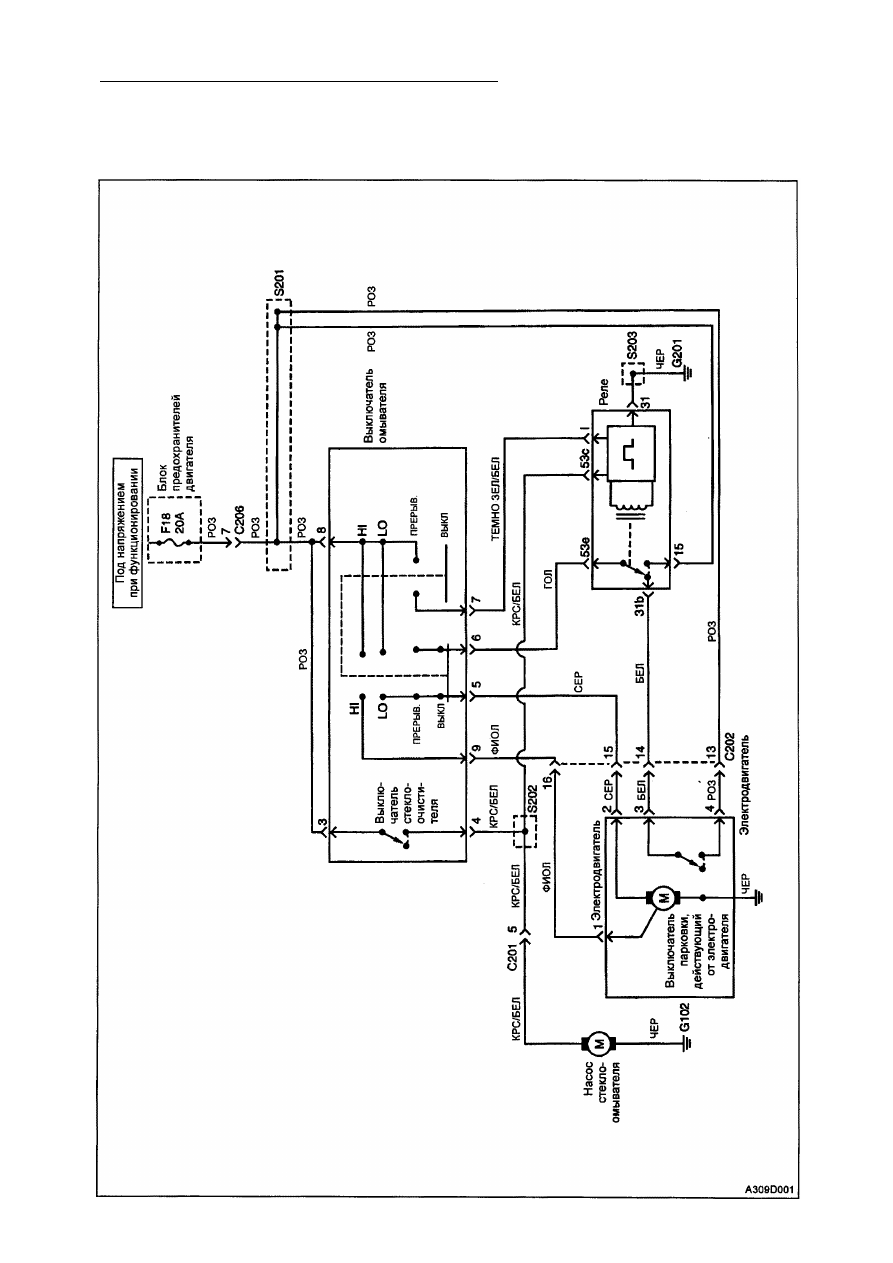

СИСТЕМА СТЕКЛООЧИСТИТЕЛЯ И СТЕКЛООМЫВАТЕЛЯ

ВЕТРОВОГО СТЕКЛА

СТЕКЛООМЫВАТЕЛИ И СТЕКЛООЧИСТИТЕЛИ 9D-3

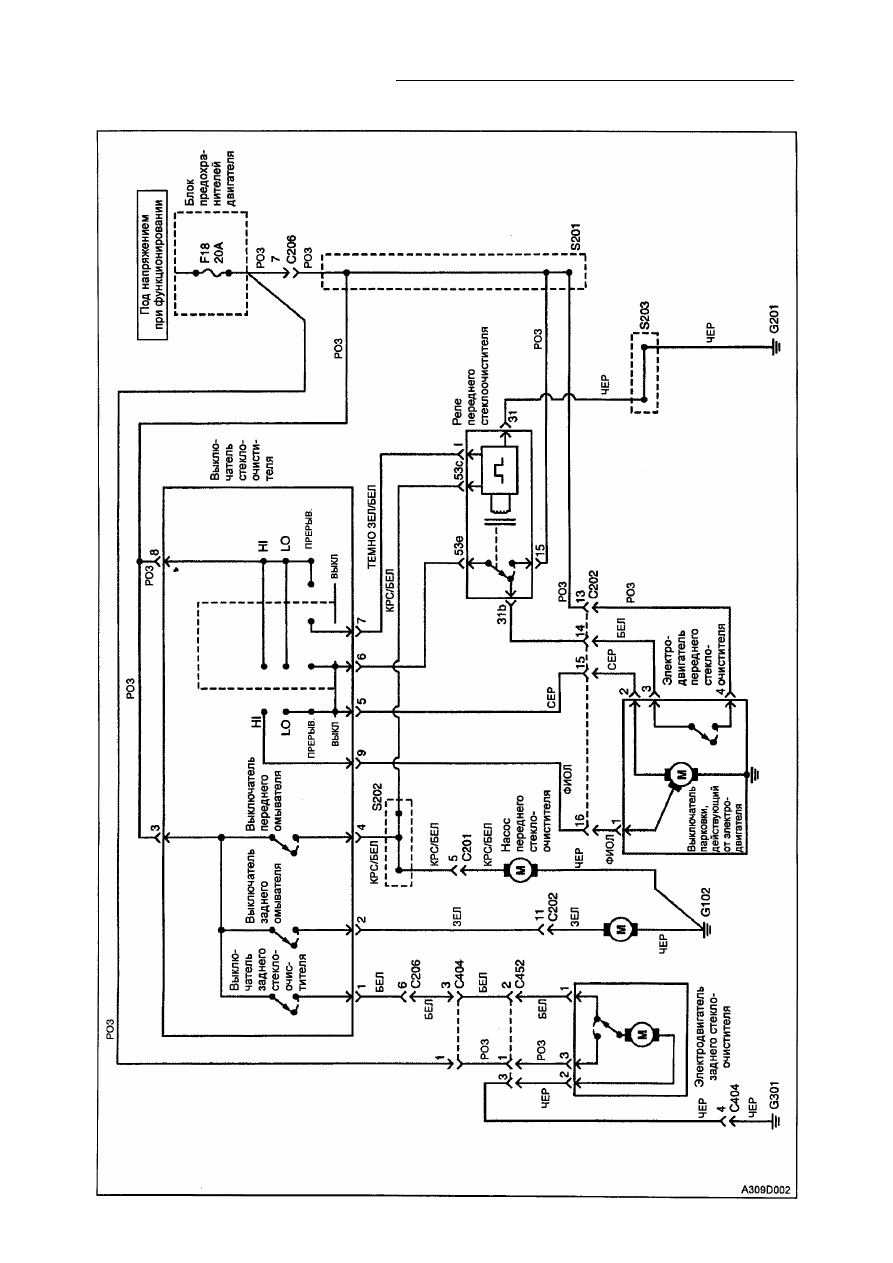

СТЕКЛООЧИСТИТЕЛЬ И СТЕКЛООМЫВАТЕЛЬ ЗАДНЕГО СТЕКЛА

9D-4 СТЕКЛООМЫВАТЕЛИ И СТЕКЛООЧИСТИТЕЛИ

ДИАГНОСТИКА

СТЕКЛООЧИСТИТЕЛИ ВЕТРОВОГО СТЕКЛА

Стеклоочистители ветрового стекла не работают ни на какой скорости

Пункт

Действие

Величина

Да

Нет

1

Проверить предохранитель F18. Он может быть
поврежден.

-

Перейти

к п. 2

Перейти

к п. 3

2

1. Проверить короткую цепь. Исправить, если нужно.

2. Заменить предохранитель.

Ремонт завершен?

-

Система в

порядке

-

3

Проверить напряжение в предохранителе F18. Его там
может не быть.

11 -14 В

Перейти

к п. 5

Перейти

к п. 4

4

Проверить замкнутость электрической цепи в
предохранителе F18. Ремонт завершен?

-

Система в

порядке

5

1. Включить зажигание.

2. Поставить выключатель стеклоочистителя в поло­
жение HI.

Проверить, поступает ли напряжение на вывод 1
электродвигателя стеклоочистителя.

11 -14 В

Перейти

к п. 6

Перейти

к п. 7

6

Заменить неисправный электродвигатель.

Ремонт завершен?

-

Система в

порядке

-

7

1. Отсоединить связь выключателя стеклоочистителя.

2. Включить зажигание.

3. С помощью вольтметра проверить напряжение на
выводе 8. Напряжение может отсутствовать.

11 -14 В

Перейти

к п. 9

Перейти

к п. 8

8

Замкнуть цепь между выводом 8 и предохранителем
F18. Ремонт завершен?

-

Система в

порядке

-

9

1. С помощью омметра проверить выключатель

стеклоочистителя.
2. Поставить выключатель в положение HI. Проверить
цепь между выводами 8 и 9. Она может быть прервана.

~0 Ом

Перейти

к п. 11

Перейти

к п. 10

10

Заменить неисправный выключатель.
Ремонт завершен?

-

Система в

порядке

-

11

Замкнуть цепь между электродвигателем и выключа­
телем стеклоочистителя. Ремонт завершен?

-

Система в

порядке

-
