9В - 48 СИСТЕМА ОСВЕЩЕНИЯ

4. Вдавите линзу лампы освещения по­

рога пола в корпус.

5. Подсоедините отрицательный провод

батареи.

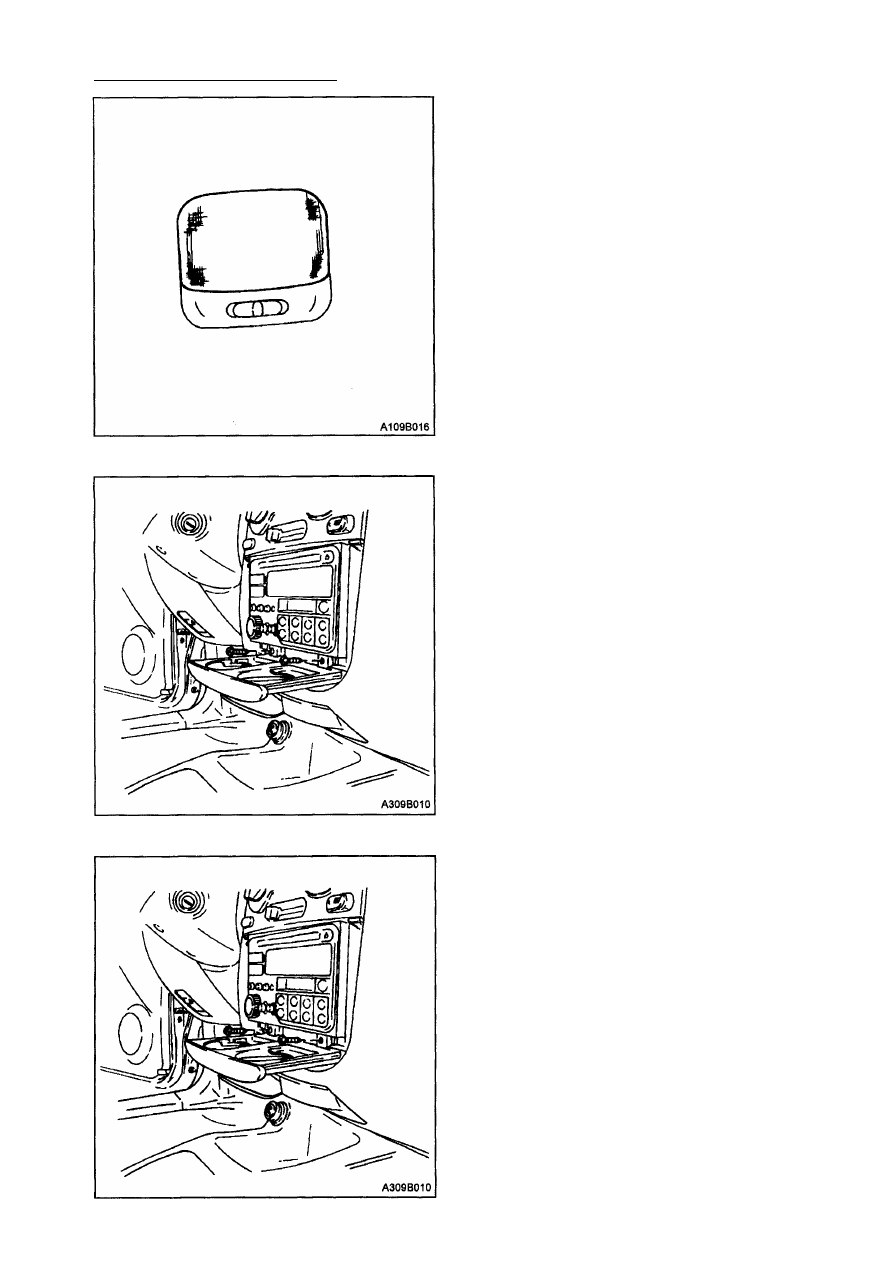

ЛАМПА ПЕПЕЛЬНИЦЫ

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Снимите лицевую панель аудиосис­

темы.

3. Открутите винты и снимите держатель

колпачка.

4. Снимите лампочку из корпуса пепель­

ницы.

Процедура установки

1. Установите лампочку в корпус пепель­

ницы.

Примечание: Разнородные металлы при
прямом контакте друг с другом могут
быстро коррозировать. Убедитесь в том,
что вы используете правильные кре­
пежные детали, чтобы предотвратить
преждевременную коррозию.

2. Установите держатель крышки с вин­

тами.

Затяжка

Затяните винты держателя крышки с

усилием 2.5 Н•м.

3. Установите лицевую панель аудио­

системы.

4. Подсоедините отрицательный провод

батареи.

СИСТЕМА ОСВЕЩЕНИЯ 9В - 49

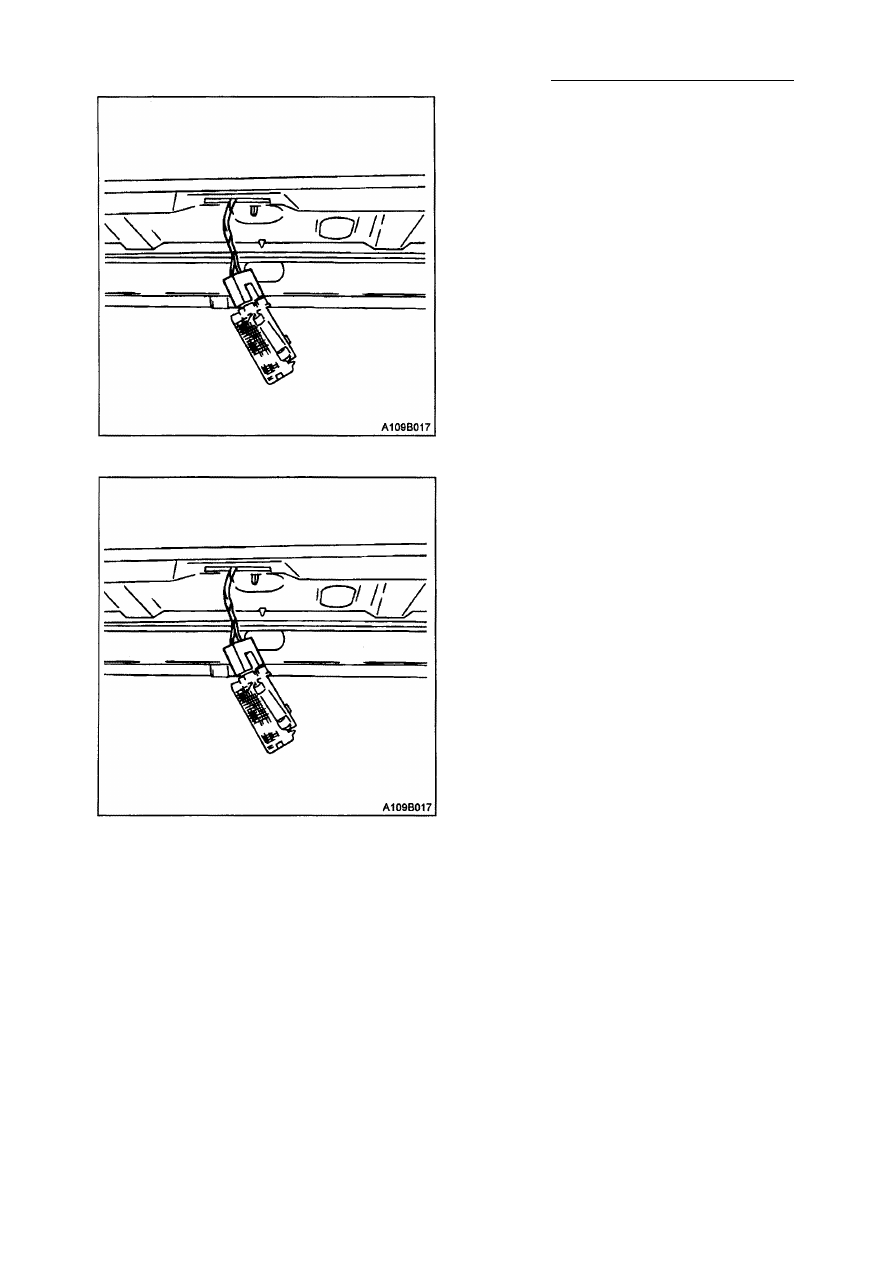

ЛАМПА БАГАЖНОГО ОТСЕКА

(Типичная)

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Осторожно вынимайте лампу багажно­

го отсека, вставляя плоскую отвертку

в щель по краям лампы.

3. Отсоедините электрический разъем.

4. Снимите лампочку.

Процедура установки
1. Вставьте новую лампочку.
2. Подсоедините электрический разъем.
3. Вставьте лампу багажного отсека в вы­

емку и вдавите плафон на место.

4. Соедините отрицательный провод

батареи.

9В - 50 СИСТЕМА ОСВЕЩЕНИЯ

ОБЩЕЕ ОПИСАНИЕ И

РАБОТА СИСТЕМЫ

СИГНАЛ МЕЛОДИЯ "ФАРЫ

ВКЛЮЧЕНЫ"

Когда переключатель фар находится в
положении "фары включены" или "стояноч­
ные фонари включены", напряжение
подается на модуль звуковой сигнализации.
Когда переключатель зажигания находится
в положении "ON", "АСС" или "START"
("включен", "ускорен", "запуск"), напряжение

подается к модулю через блок предохра­
нителей. Эти два напряжения восприни­
маются модулем и система сигнализации
не срабатывает.
Когда переключатель зажигания не нахо­

дится в положении "ON", "АСС" или

"START", напряжение на модуль не по­

дается. Если напряжение все еще имеется,

оно применяется для возбуждения зву­
кового сигнала. Звуковой сигнал может
быть отключен путем отключения фар. На
модуль больше не поступает напряжение
от переключателя фар, поэтому узел
звуковой сигнализации не работает.

ФАРЫ

Фары управляются с помощью многофунк­
ционального рычага, расположенного с
левой стороны рулевой колонны. Они
включаются при любом положении пе­
реключателя системы зажигания. Уста­

новка переключателя фар в первое поло­

жение приводит в включению стояночных
фонарей, ламп номерных знаков и осве­
щения приборной панели. Установление
переключателя во второе положение
приводит к включению всех прежних ламп и
фар. Установка переключателя в поло­
жении "OFF" приводит к отключению всех
ламп.

Дальний свет и ближний свет фар также

управляются этим рычагом. Когда фары
включены толкание рычага в сторону от
водителя до тех пор, пока не щелкнет
переключатель, приводит к переключению
фар от ближнего света к дальнему свету.
Индикаторная лампа на приборной панели
включается, когда включены фары даль­
него света. Чтобы установить фары на
ближний свет, тяните рычаг к себе (к
водителю). Направленность фар следует
проверять каждый раз, когда устанав­

ливается новый узел фар, или когда сер­

висный ремонт передней части автомобиля
может привести к расстройству узла фар,
или их монтирования.

СТОЯНОЧНЫЕ ФОНАРИ И

СИГНАЛЫ ПОВОРОТА

Стояночные фонари могут быть включены
путем установления переключателя осве­
щения в первое положение. Стояночные
фонари могут быть отключены путем
установления переключателя в положение
"отключен".

Когда приводятся в действие сигналы
поворота, соответственно передняя, задняя
и боковая лампы сигнала поворота на-

чинают мигать, сигнализируя о повороте.
Сигнал поворота работает только когда

включено зажигание. Сигналы поворота

управляются с помощью включателя
освещения, расположенного с левой
стороны рулевой колонны. Перемещение

рычага на всю длину вверх или вниз
приведет к включению переднего, заднего и
бокового сигналов поворота. Когда поворот
выполнен, рычаг вернется в горизонт­
альное положение и сигналы поворотов
перестанут мигать.
При изменении полосы движения или при
незначительных поворотах, когда руль
управления не поворачивается достаточно,
чтобы отключить сигнал, переместите
сигнал только до первого уровня и держите
его в этом положении. Когда рычаг осво­
бождается, он возвращается в гори­

зонтальное положение и сигнал поворота
будет отключен.

ПРОТИВОТУМАННЫЕ ФАРЫ

Включатель противотуманных фар рас­
положен на приборной панели справа от
рулевой колонки. Чтобы задействовать про­

тивотуманные фары, вначале включите

(главные) фары или стояночные фонари.
Затем нажмите на переключатель противо­

туманных фар. На переключателе загорит­
ся индикатор, который указывает, что

противотуманные фары включены. Нажми­

те еще раз на переключатель, чтобы

отключить противотуманные фары. При
этом индикаторная лампа погаснет.
Направленность противотуманных фар

должна проверяться каждый раз, когда ус­
танавливается новая лампа, или после
технического обслуживания или ремонта

передней части, которые могут привести к
нарушению настройки противотуманных
фар.
Задние противотуманные фонари встрое-
ны в узел задних фонарей и управляются
включателем задних противотуманных
фонарей на функциональном рычаге с ле­
вой стороны от рулевой колонки. Задние

СИСТЕМА ОСВЕЩЕНИЯ 9В - 51

противотуманные фонари могут быть
включены только тогда, когда включены
передние противотуманные фары или
главные фары.

ЗАДНИЕ ФОНАРИ

Задние фонари, стоп-сигналы и сигнальные

лампы поворота включены в один узел.

Включение главных фар или стояночных
фонарей приведет также к включению

задних фонарей. Когда нажимается педаль
тормоза, задние фонари начнут гореть
ярче, чтобы служить как стоп-сигналы.

ЛАМПА НОМЕРНОГО ЗНАКА

Лампы номерного знака загораются, когда
включаются фары и стояночные фонари.
Лампы номерного знака устанавливаются
над номерным знаком.

ЛАМПА ОСВЕЩЕНИЯ ПОРОГОВ

ПОЛА

Лампа освещения порогов пола распола­
гается сзади передних сидений. Переклю­
чатель лампы имеет при позиции. Если

переключатель установлен в средней
позиции, лампа будет загораться всякий
раз, когда дверь открывается, и отклю­

чаться, когда дверь закрыта. В положении
"ON" лампа будет оставаться включенной,
пока она не будет отключена. В положении
"OFF" лампа не будет гореть, даже когда
дверь будет открытой.

ЛАМПА ПЕПЕЛЬНИЦЫ

Лампа пепельницы установлена над пе­

пельницей и включается, когда включены
стояночные фонари или фары.

ЛАМПА БАГАЖНОГО ОТДЕЛЕНИЯ

Лампа багажного отсека расположена под

пластиной обвязки крышки багажника на
кузове нотчбэк. На хэтчбэке лампа распо­
лагается под пластиной обвязки кузова на

левой стороне. Она включается всякий раз,

когда открывается багажник.

ЛАМПА ЗАДНЕГО ХОДА

Лампы заднего хода располагаются внутри
задней крышки багажника. Они включаются

когда рычаг передач смещается в положе­
ние реверс. На автомобилях с автомати­
ческой коробкой передач (А/Т) лампы зад­
него хода включаются включателем
нейтрального безопасного заднего хода. На
автомобилях с механической коробкой
передач они включаются при включении
передачи заднего хода.
