НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В-45

Процедура установки

Внимание: Не устанавливайте блок ин­

дикации и диагностики, который был

случайно поврежден: упал, на него
попала вода, имеются видимые вмятины,

трещины или другие дефекты. Попытка

использовать поврежденный блок инди­
кации и диагностики может привести к
поломке автомобиля.

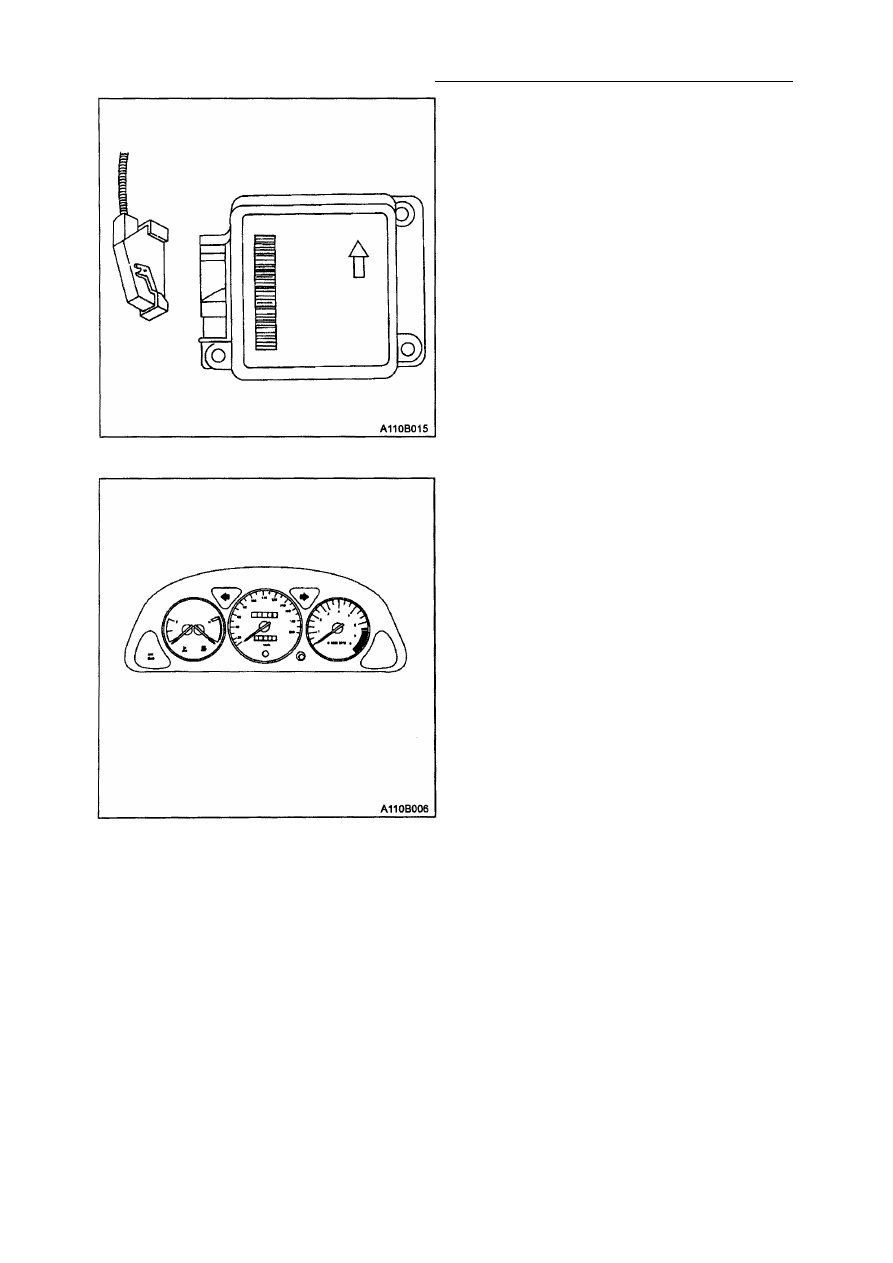

1. Установите блок индикации и диаг­

ностики с помощью монтажных болтов,

так чтобы стрелка на отметке блока

индикации и диагностики показывала
на переднюю часть автомобиля.

Затяжка

Затяните монтажные болты блока ин­

дикации и диагностики с усилием

9 Н•м.

2. Подсоедините электрический разъем

блока индикации и диагностики.

3. Установите переднюю консоль. Смот­

р и т е Раздел 9G "Внутренняя
отделка".

4. Установите заднюю консоль. Смотри­

те Раздел 9G "Внутренняя отделка".

5. Подсоедините отрицательный провод

аккумулятора.

6. Проверьте нормальную работу сис­

темы.
• Включите зажигание, наблюдая за

сигнальной лампой надувных по­

душек безопасности.

• Сигнальная лампа должна заго­

реться примерно на 4 секунды и
затем выключиться.

8В-46 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

ВВЕДЕНИЕ В ДЕЙСТВИЕ

МОДУЛЯ НАДУВНОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

(НА АВТОМОБИЛЕ)

(показано левостороннее управление,

правостороннее аналогично)

Введите в действие надувные подушки
безопасности перед тем, как избавиться
от них. Это относится ко всем подушкам в
автомобиле, который побывал в аварии.
Если автомобиль находится еще на
гарантии, то позвоните региональному
менеджеру для разрешения или получе­

ния специальных инструкций, прежде чем
вводить в действие модули надувных
подушек безопасности.

Внимание: Перед введением в дейст­
вие подушек безопасности уберите

все свободно находящиеся предметы
из зоны расширения подушек.

Внимание: Введите в действие по­

душки при закрытых дверях авто­
мобиля и открытых боковых окнах.
Внимание: Введите в действие по­
душки в свободной от людей зоне.
Обслуживающий персонал, которому
следует присутствовать при этом,
должен находиться, по крайней мере,
в 10 метрах от автомобиля и
впереди него.
Внимание: Не подсоединяйте источ­
ник питания до тех пор, пока не бу­
дут завершены все приготовления

для введения в действие подушек.

Внимание: Дайте модулю надувной
подушки безопасности остыть в
течение, по крайней мере, 30 минут,
перед тем как начать опять с ними
работать.

Внимание: Наденьте защитные очки
и перчатки во время устранения
подушек.
Внимание: Если срабатывание не
произошло, то отсоедините источ­
ник питания и подождите 5 минут,
прежде чем приблизиться к авто­
мобилю.

Процесс введения в действие

1. Отсоедините оба кабеля аккумулято­

ра и поставьте аккумулятор на расстоя­
нии, по крайней мере, 10 метров от
автомобиля.

Внимание: Подождите 1 минуту после
отсоединения обоих проводов, для то­
го чтобы конденсатор блока индика-

НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В-47

ции и диагностики разрядился. Кон­

денсатор подает резервное питание
для ввода в действие надувных по­
душек, даже если аккумулятор от­

соединен. Непреднамеренное введе­
ние в действие надувных подушек
безопасности может привести к

травме.

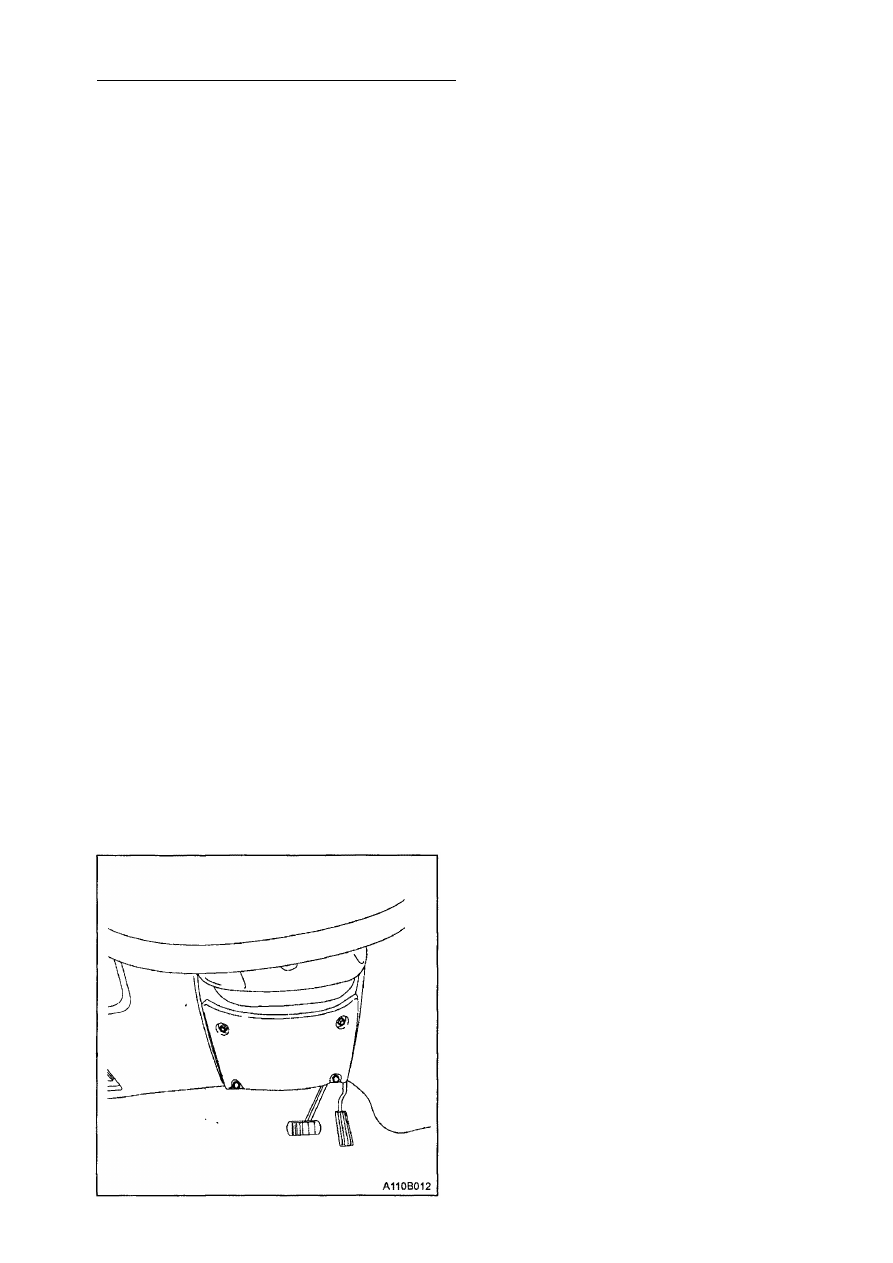

2. Снимите нижнюю крышку с рулевой

колонки.

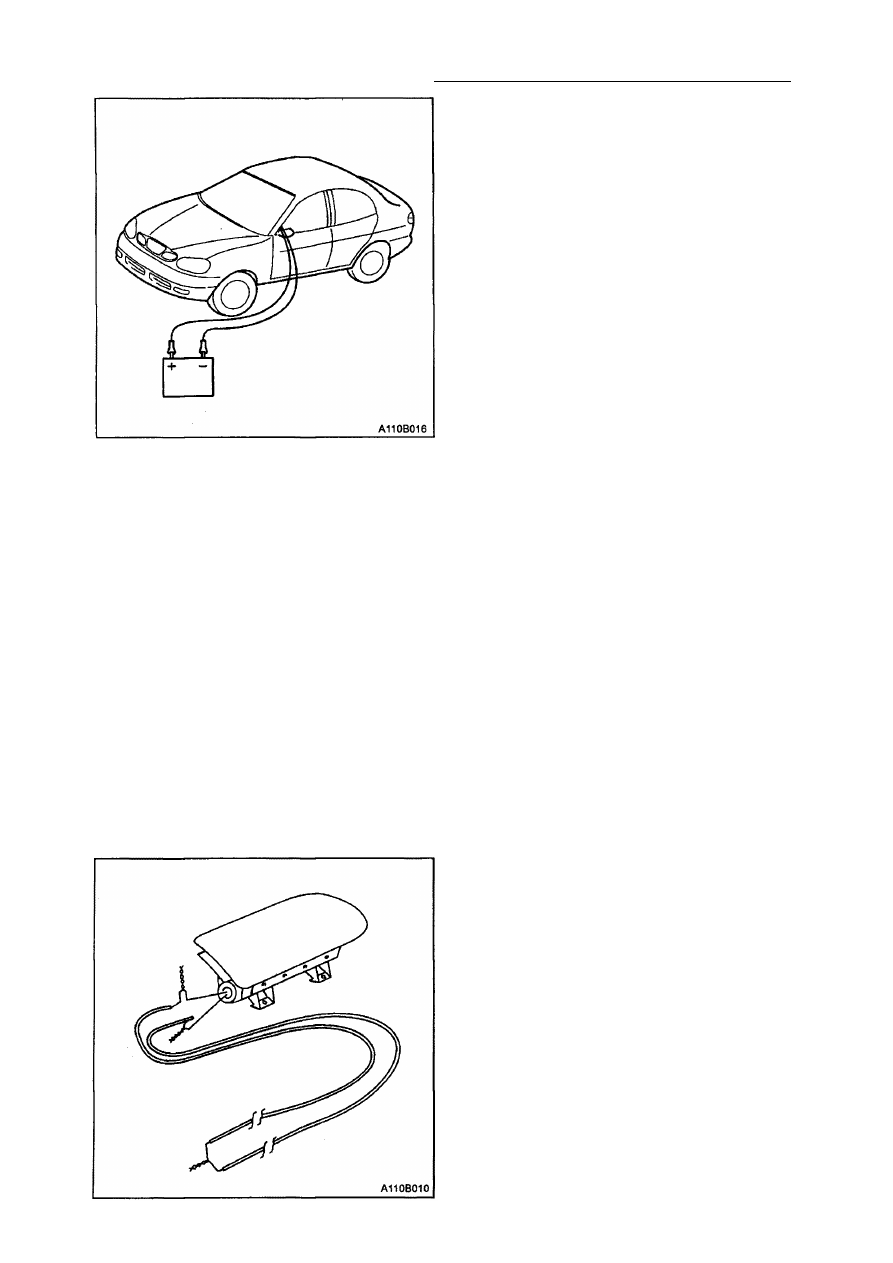

3. На нижней рулевой колонке обрежьте

два провода, идущих от проводки

надувной подушки безопасности к

часовой пружине.

4. Удалите примерно 13 мм изоляции с

концов проводов, идущих к часовой
пружине.

5. Используйте два дополнительных про­

вода, каждый примерно 10 метров

длиной, чтобы хватило от модуля

надувной подушки безопасности до
аккумулятора.

6. Удалите примерно 13 мм изоляции с

концов этих двух дополнительных
проводов.

7. Скрутите два провода вместе с одного

конца.

8. Поместите скрученные концы обоих

п р о в о д о в вблизи  и с п о л ь з у е м о г о
аккумулятора. Пока не подсоединяйте
провода к аккумулятору.

9. Срастите концы 10-ти метровых кабе­

лей, идущих к часовой пружине, с
проводами, идущими от модуля на­

дувной подушки безопасности.

10. Заизолируйте место сращения изоля­

ционной лентой.

11. Когда свободные концы 10-ти метро­

вых кабелей соединены с проводами
модуля надувной подушки безопас­
ности, а концы, которые скручены
вместе, находятся вблизи аккумуля­

тора, освободите место вокруг авто­

мобиля.

12. Раскрутите провода, которые находят­

ся вблизи аккумулятора.

13. Коснитесь одним концом положи­

тельного полюса аккумулятора, а
другим отрицательного. Надувная

подушка безопасности развернется.

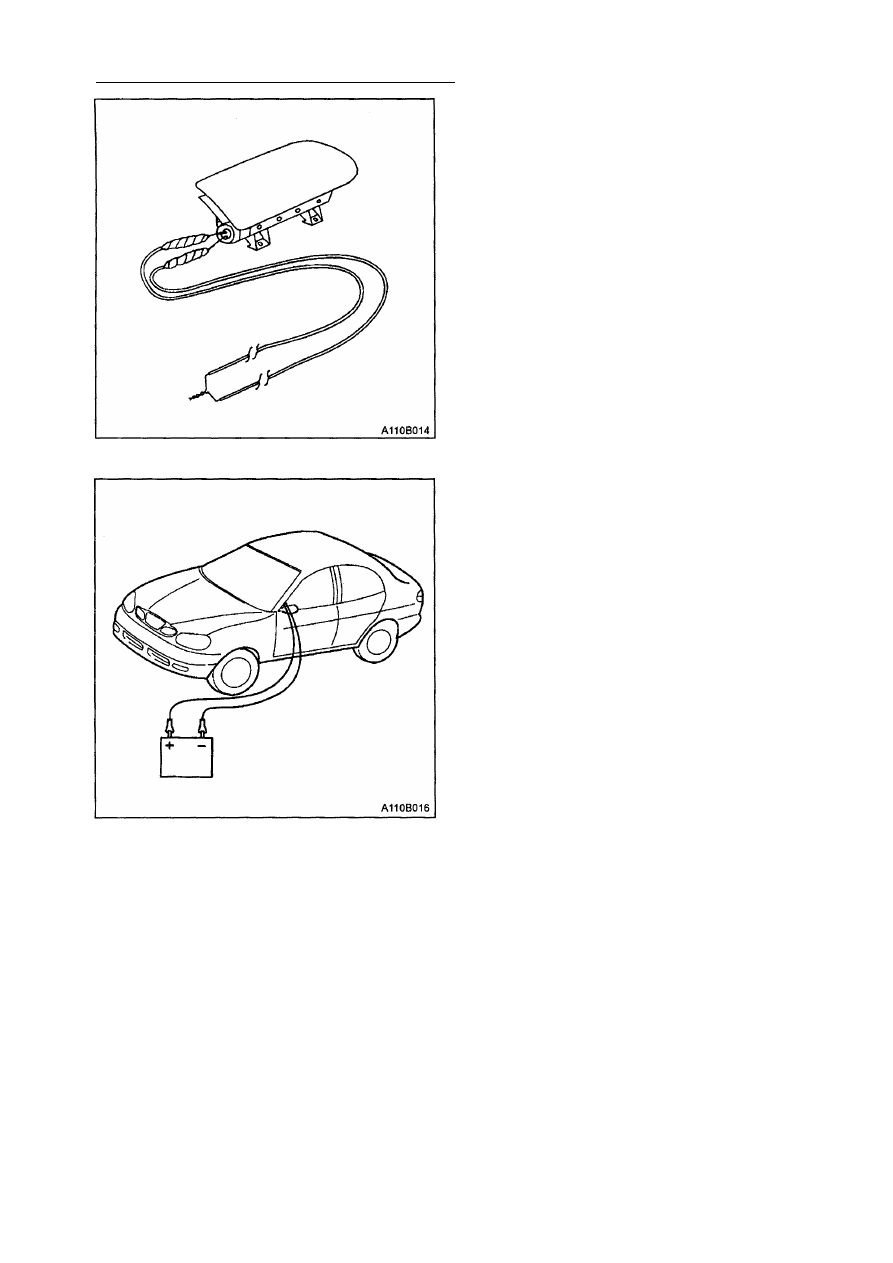

14. Повторите эту процедуру для надувной

подушки безопасности пассажира,
обрезав провода модуля надувной
подушки безопасности пассажира
вместо проводов, ведущих к часовой
пружине.

8В-48 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

15. Удалите примерно 13 мм изоляции с

концов проводов, идущих к модулю
надувной подушки безопасности
пассажира.

16. Используйте два дополнительных про­

вода, каждый примерно 10 метров

длиной, чтобы хватило от модуля

надувной подушки безопасности до
аккумулятора.

17. Удалите примерно 13 мм изоляции с

концов этих двух дополнительных
проводов.

18. Скрутите два провода вместе с одного

конца.

19. Поместите скрученные концы обоих

проводов вблизи используемого ак­
кумулятора. Пока не подсоединяйте
провода к аккумулятору.

20. Срастите концы 10-ти метровых про­

водов, идущих к модулю надувной по­

душки безопасности пассажира, с

проводами, идущими от модуля на­

дувной подушки безопасности.

2 1 . Заизолируйте место сращения изоля­

ционной лентой.

22. Когда свободные концы 10-ти метро­

вых проводов соединены с проводами
модуля надувной подушки безопас­
ности пассажира, а концы, которые
скручены вместе, находятся вблизи
аккумулятора, освободите место вок­
руг автомобиля.

23. Раскрутите провода, которые находят­

ся вблизи аккумулятора.

24. Коснитесь одним концом положитель­

ного полюса аккумулятора, а другим
отрицательного. Надувная подушка
безопасности развернется.

25. Предприняв меры предосторожности,

поместите развернутую подушку на
место. Смотрите "Процедура установ­

ки развернутого модуля подушки

безопасности" в этом разделе.
