НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В - 37

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 10

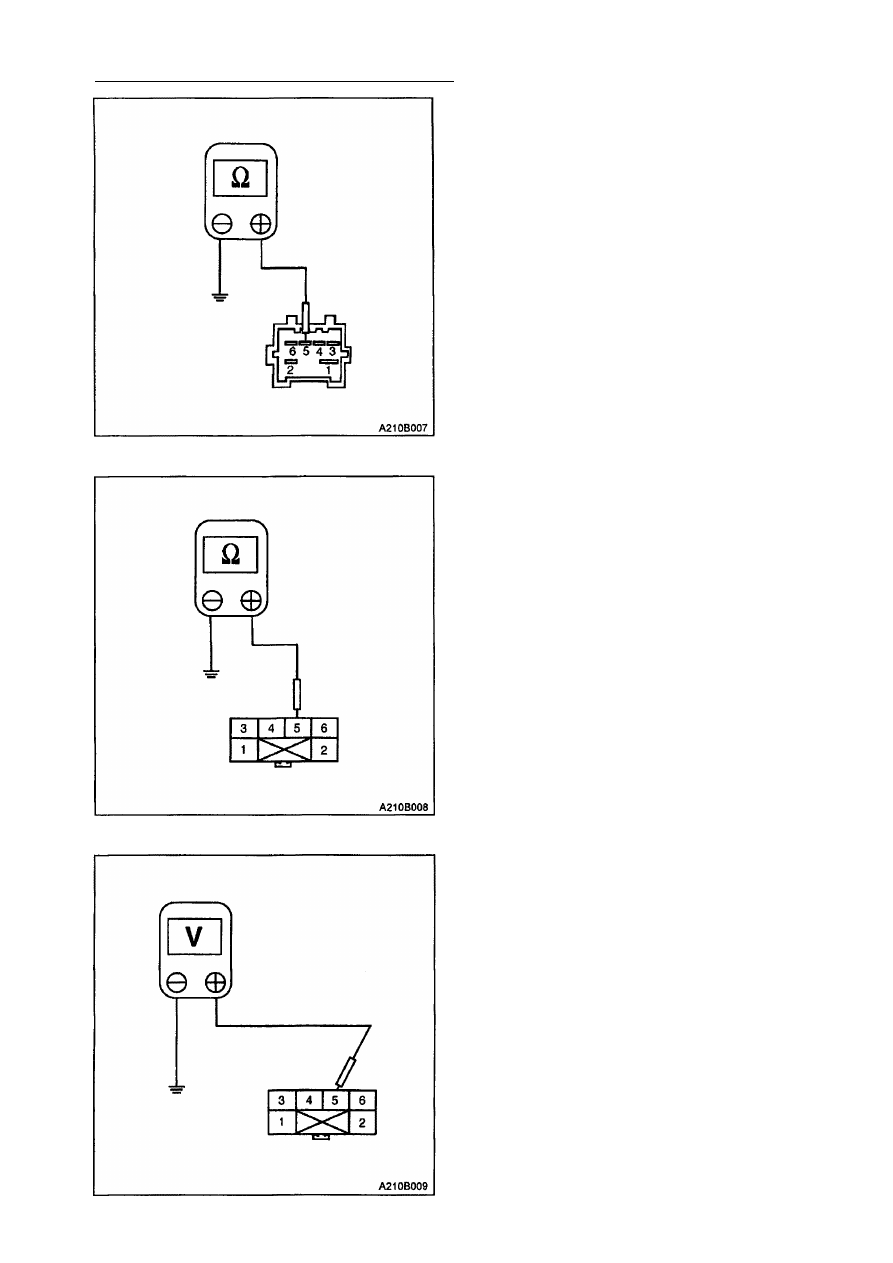

Проверьте цепь надувной подушки безопас­
ности пассажира на падение напряжения.

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 11

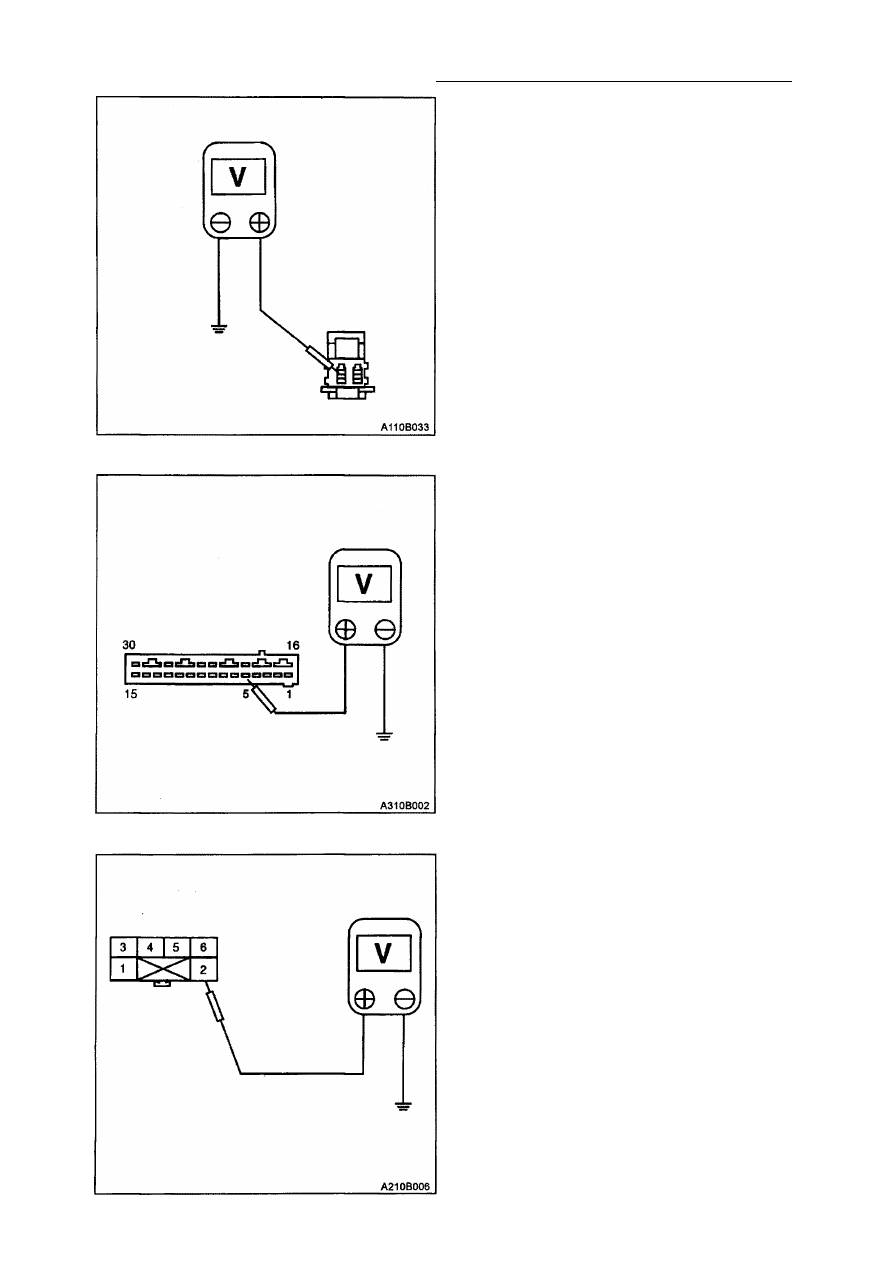

Проверьте подачу напряжения на вывод 5
блока индикации и диагностики.

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 12

Проверьте подачу напряжения на вывод 2
электрического разъема С209 со стороны
проводки приборной доски.

8В-38 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 13

Проверьте короткое замыкание на массу
блока индикации и диагностики со стороны
надувных подушек безопасности через
вывод 5 электрического разъема С209.

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 14

Проверьте короткое замыкание на массу
проводки приборной доски через вывод 5
электрического разъема С209.

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 15

Проверить напряжение цепи сигнальной

лампы на проводке приборной доски через

вывод 5 электрического разъема С209.

НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В-39

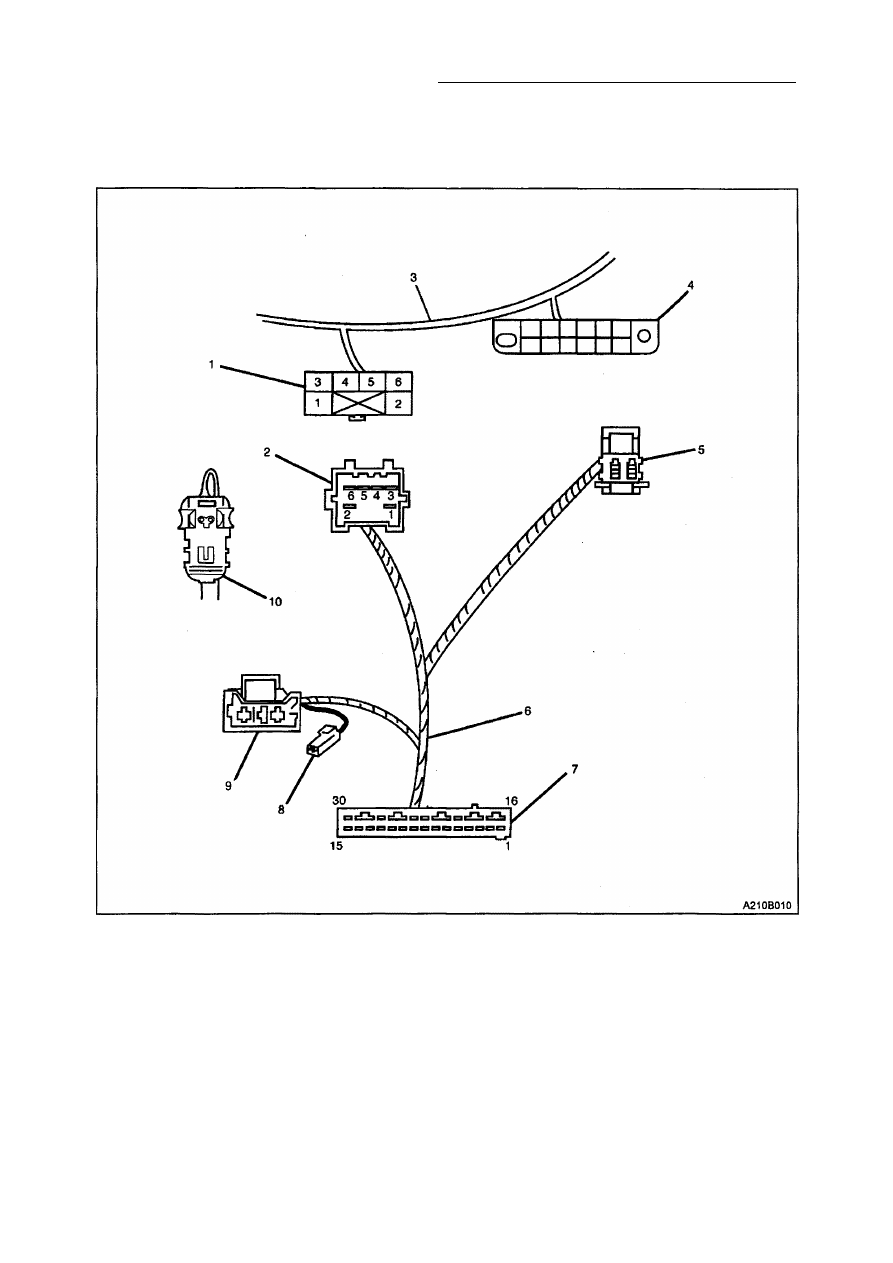

1. Электрический разъем С209 проводки приборной доски

2. Электрический разъем С209 проводки надувных подушек безопасности
3. Проводка приборной доски

4. Электрический разъем звена диагностики цепи сборки.

5. Электрический разъем модуля надувной подушки безопасности пассажира
6. Проводка надувных подушек безопасности
7. Электрический разъем блока индикации и диагностики

8. Электрический разъем сигнала
9. Электрический разъем часовой пружины

10. Электрический разъем модуля надувной подушки безопасности водителя

ДИАГНОСТИЧЕСКАЯ ИЛЛЮСТРАЦИЯ 16

Проводка и электрические разъемы

(показано левостороннее управление, правостороннее управление аналогично)

ОБСЛУЖИВАНИЕ И

РЕМОНТ

ОБСЛУЖИВАНИЕ НА

АВТОМОБИЛЕ

(Показано левостороннее управление,
правостороннее - аналогично)

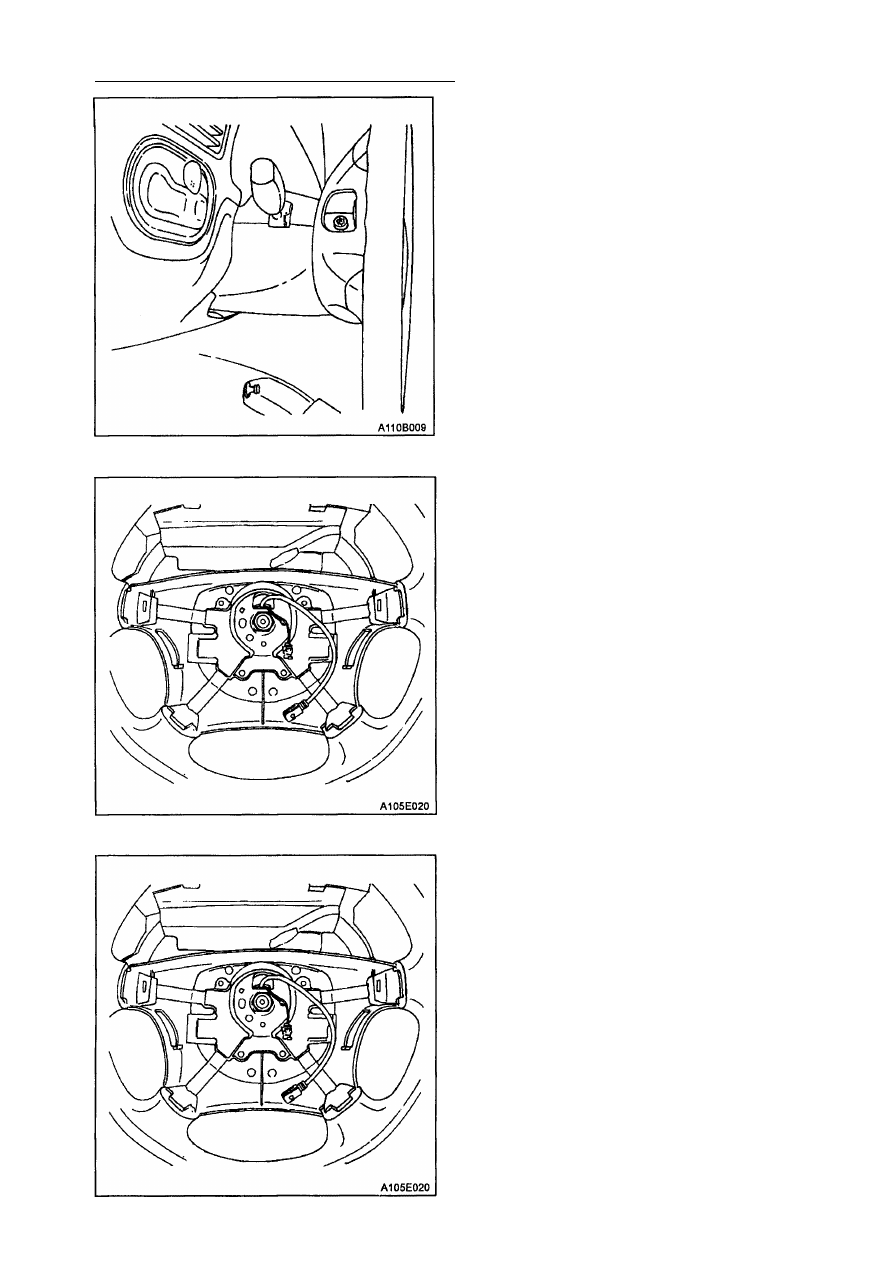

Процедура снятия

1. Отсоедините отрицательный провод

аккумулятора.

2. Установите руль управления в поло­

жение прямо.

3. Открутите установочные болты моду­

ля надувной подушки безопасности во­
дителя, по одному с каждой стороны

руля управления.

Внимание: При снятии модуля надув­
ной подушки безопасности или при

работе с ним, всегда держите верх­

нюю часть вверх. Это оставляет
место для расширения модуля, если
вдруг модуль сработает. Без места
для расширения модуль резко продви­
нется в направлении человека или
предмета и может вызвать травму

или повреждение автомобиля.

4. Отсоедините электрический разъем от

терминала звукового сигнала и моду­
ля надувной подушки безопасности

водителя.

Процедура установки
Внимание: При работе с модулем на­
дувной подушки безопасности всегда
держите его верхнюю часть вверх.
Это оставляет место для расшире­
ния модуля, если вдруг модуль
сработает. Без места для расшире­
ния модуль резко продвинется в
направлении человека или предмета
и может вызвать травму или пов­

реждение автомобиля.

1. Установите электрические разъемы

звукового сигнала и модуля надувной

подушки безопасности водителя.

8В-40 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ
